参数化斜齿圆柱齿轮传动结构

　　在各类需要平稳动力传递的机械传动场景中，斜齿圆柱齿轮是应用极为广泛的基础传动零件，相比直齿圆柱齿轮，其啮合过程是逐步进入、逐步退出的，齿面接触线沿齿宽方向呈斜线分布，重合度更大，传动过程中冲击、振动和噪声都明显更低，适合中高速、重载的传动工况。这类斜齿轮常出现在机床主轴箱、汽车变速器、工业减速机、输送设备驱动单元、纺织机械传动系统中，承担着改变转速、传递扭矩、匹配动力输出特性的核心作用，其设计合理性直接决定整套传动系统的运行寿命、传动效率与NVH表现。

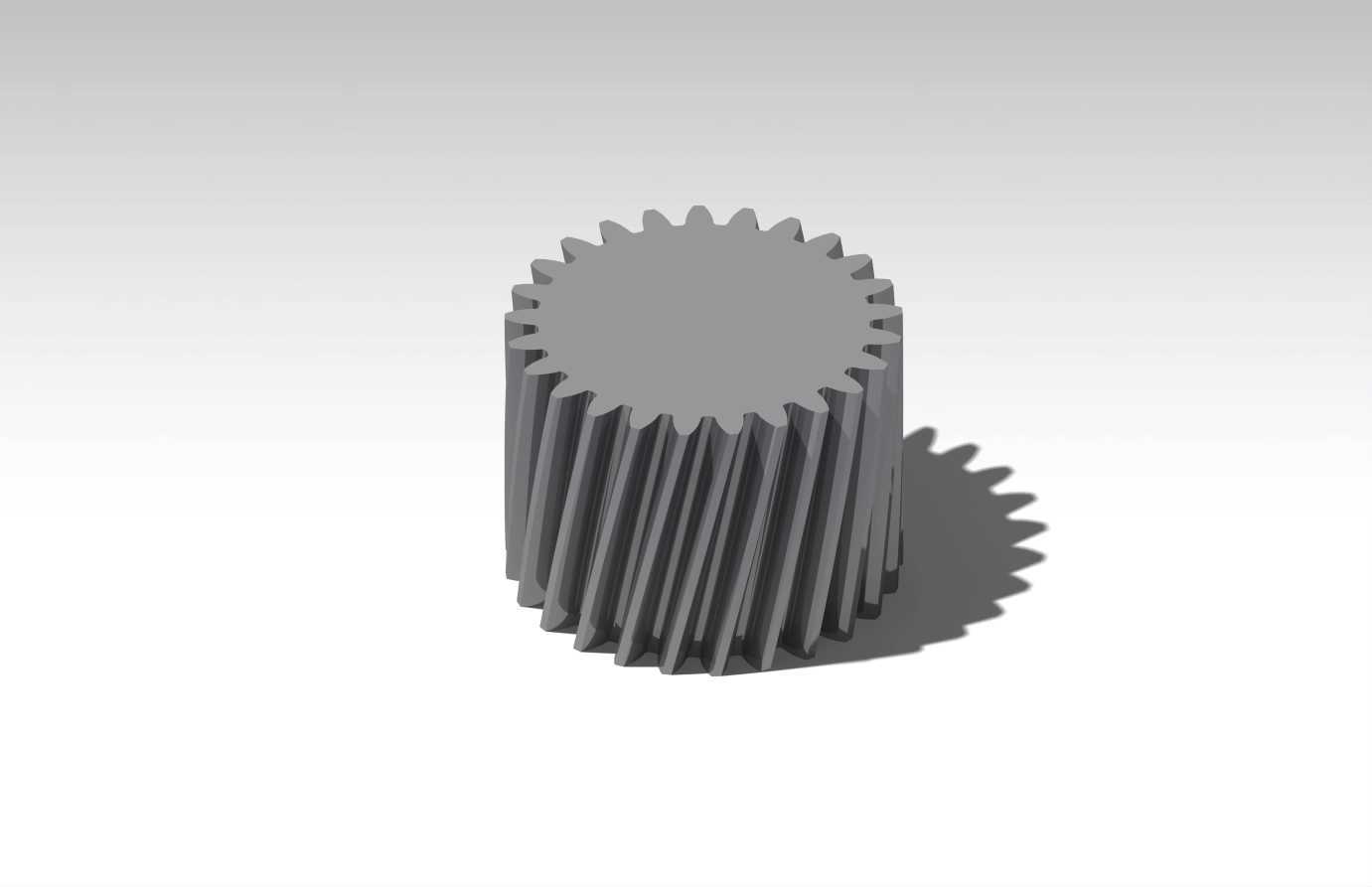

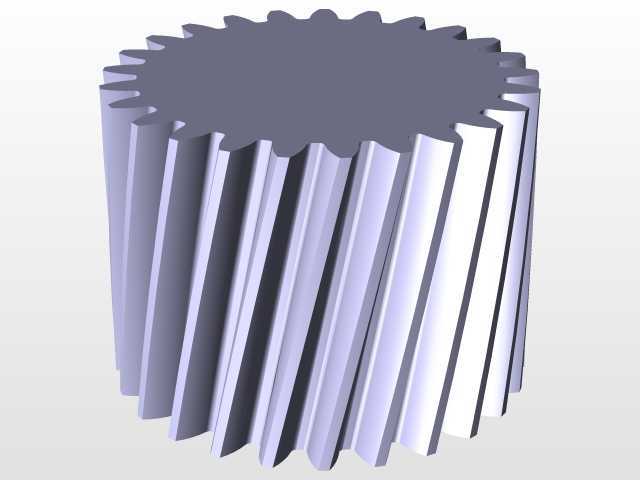

　　从设计逻辑来看，参数化斜齿轮的建模核心是围绕渐开线齿廓的生成、螺旋角的参数化关联、齿宽与齿顶圆齿根圆的尺寸约束展开的。渐开线齿廓的生成严格遵循齿轮啮合基本定律，保证传动比恒定，建模过程中先通过基圆参数生成渐开线齿廓曲线，再根据选定的螺旋角将齿廓沿螺旋线进行扫掠，通过阵列生成全部轮齿，所有尺寸参数都做了关联约束，修改模数、齿数、螺旋角、齿宽、压力角等核心参数时，整个模型可以自动更新，不需要重新绘制齿廓与扫掠路径，能大幅提升同系列不同参数齿轮的设计效率，适配不同传动比、不同中心距的传动方案选型需求。

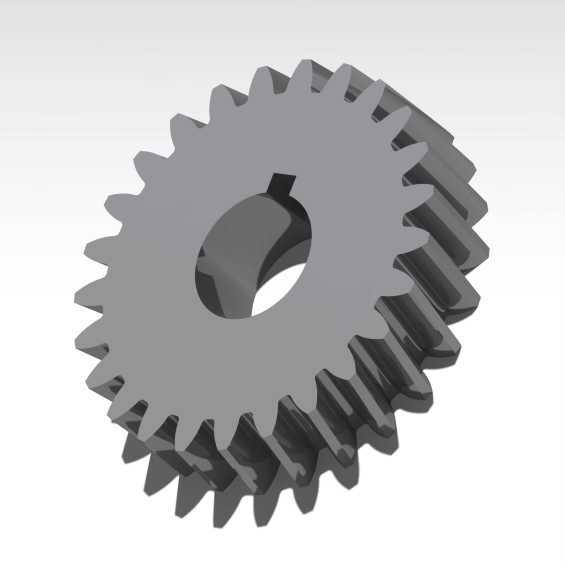

　　从实际安装与尺寸边界来看，这类斜齿轮的内孔通常根据安装轴的直径做公差配合设计，常见的有平键键槽用于周向固定，部分重载场景会设计花键连接结构，齿宽尺寸需要匹配啮合齿轮的齿宽，通常会比配对齿轮宽2-5mm，避免安装轴向错位导致啮合接触面积不足；齿顶圆尺寸需要预留足够的箱体内部间隙，避免转动时与箱体内壁、润滑油路结构发生干涉，齿根圆的过渡圆角做了圆滑处理，减少应力集中，避免长期交变载荷下出现齿根断裂的失效问题。

　　在实际工况适配中，斜齿轮的螺旋角选择需要综合考虑轴向力与传动平稳性的平衡，螺旋角越大，重合度越高传动越平稳，但产生的轴向力也越大，会对支撑轴承的轴向承载能力提出更高要求，通常通用传动场景下螺旋角选取8°-15°区间，兼顾平稳性与轴承负载。参数化模型的优势在于，工程师可以根据实际传动系统的中心距、传动比、承载需求快速调整参数，直接生成符合设计要求的齿轮模型，后续可以直接导入装配体做干涉检查、运动仿真，验证轮齿啮合过程中是否存在卡滞、侧隙是否符合设计要求，也可以直接对接工程图生成模块，快速输出加工所需的齿形参数、公差标注、技术要求，缩短从设计到加工的流程周期。

　　这类斜齿轮的失效形式通常包含齿面磨损、齿面点蚀、齿根折断、齿面胶合，建模过程中对齿根过渡曲线的优化、齿面修形参数的预留，都是为了降低这些失效风险，比如齿顶修缘可以减少啮合切入时的冲击，齿向修形可以补偿轴系受力变形导致的齿面偏载，让载荷沿齿宽方向分布更均匀，提升齿轮的实际承载能力。在装配环节，斜齿轮需要保证轴向定位准确，通过轴肩、套筒或者锁紧螺母固定轴向位置，避免运行过程中出现轴向窜动，导致啮合位置偏移，同时需要匹配合适粘度的润滑油，在齿面形成油膜，减少金属直接接触带来的磨损与发热，保证长期运行的稳定性。
