精灵球造型趣味摆件三维结构设计

　　做这个球形结构的建模，最初是帮文创周边打样的朋友做结构验证，这类带IP属性的小摆件，很多人觉得就是画个球分个色就行，实际落地要考虑的细节一点不少。先从应用场景说，这类产品主要走潮玩摆件、桌面装饰、IP衍生周边的路线，也有部分客户会改造成小型收纳盒、藏戒指的惊喜礼盒，甚至有做宠物训练响片改装的，所以结构上不能只做外观死件，得预留内部改装的空间余量。

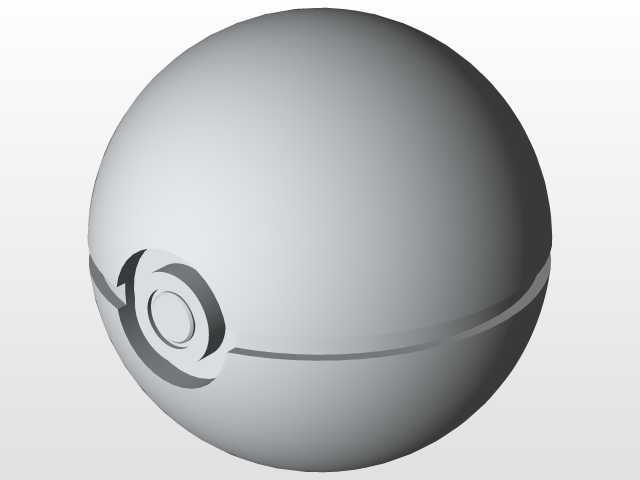

　　设计思路上没有直接用整球拆分，而是先做了上下半球的分型线定位，就是大家熟悉的中间黑色环带位置，这个位置选在球体赤道线偏上1.2mm的地方，不是刚好卡在正中间，是考虑到后期做注塑或者3D打印的时候，上下合模的错位公差能被黑色装饰环完全遮盖，不会出现红白色差错位的瑕疵。上半球的红色曲面不是纯球面，做了0.3mm的微弧收边，靠近分型线的位置做了一圈0.8mm宽的内嵌台阶，刚好卡进中间黑色环的卡槽里，装配的时候不用打胶，靠过盈配合就能固定，后期拆改内部也方便。

　　中间的按钮结构是整个设计的重点，不是简单贴个圆片，做了三层嵌套结构：最外层是和上半球同曲率的透明PC材质外盖，中间是黑色的环形装饰圈，最内层是可按压的内按钮，按压行程做了1.5mm，内部预留了10mm直径的安装位，不管是装轻触开关做发光效果，还是放小磁片做磁吸开合，都能直接适配，不用二次改结构。下半球的白色部分做了内壁加厚，最薄的位置壁厚1.5mm，最厚的按钮安装位壁厚3mm，保证拿在手里有足够的坠手感，不会像薄壳件一样一捏就变形，底部做了一个直径20mm的平面安装位，不管是粘金属配重块，还是装旋转底座做展示台，都有足够的粘接面积，不会放不稳倾倒。

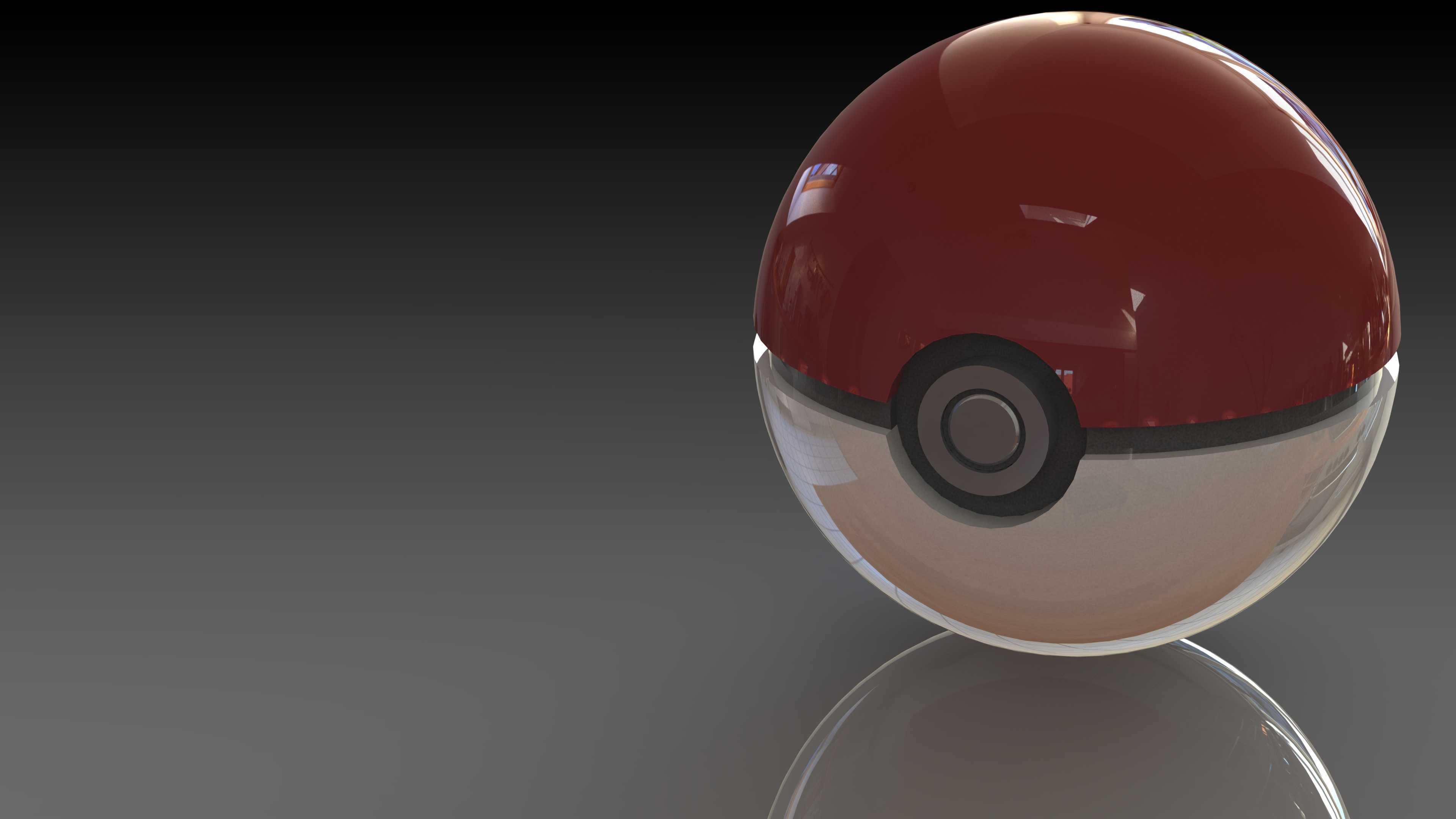

　　尺寸边界上整个球体直径做的是70mm，刚好是成年人单手握持的舒适尺寸，不会太大占桌面空间，也不会太小显得廉价。上下半球的配合公差留了0.1mm的间隙，考虑到不同加工工艺的收缩率，不管是做光固化3D打印的打样件，还是开注塑模做大货，这个间隙都能保证装配顺畅，不会出现卡滞或者松垮的问题。表面的曲面做了G2连续处理，渲染的时候能看到均匀的高光反射，不会出现曲面棱线，还原原作光滑的球体质感，同时在红色和白色半球的外表面都做了0.1mm的脱模斜度，虽然是球形结构，但是靠近分型线的位置做微斜度，能大幅降低脱模的时候刮花表面的概率。

　　很多新手做这类球形文创件的时候，容易忽略内部的安装柱位，这个模型在上下半球的内壁都做了四个均匀分布的M2螺丝柱位，要是客户需要做开合结构，直接装小合页和卡扣就能改成可打开的收纳款，不用重新补画结构。还有中间的黑色环带，不是单独的一个圈贴上去，是做了和上下半球的嵌套卡槽，卡槽深度1mm，装配的时候环带不会上下窜动，就算摔落也不会轻易脱落。另外考虑到后期做表面喷涂的分色需求，不同颜色的零件都做了独立的实体拆分，红色上半球、黑色中环、按钮组件、白色下半球都是单独的零件，导出的时候可以单独分件，不用后期在软件里切分，省了很多后处理的功夫。

　　实际测试的时候，这个结构不管是做树脂打印做涂装样件，还是用ABS注塑做量产件，良率都能控制在很高的水平，没有出现曲面变形、装配错位的问题，内部预留的空间足够放下2032纽扣电池和小LED灯组，做发光版的精灵球摆件也不用额外扩空间，底部的平面位粘个软胶垫就能当桌面防滑摆件，不会刮花桌面漆面。
