数控铣刨机工作台快速凸轮夹紧料夹结构

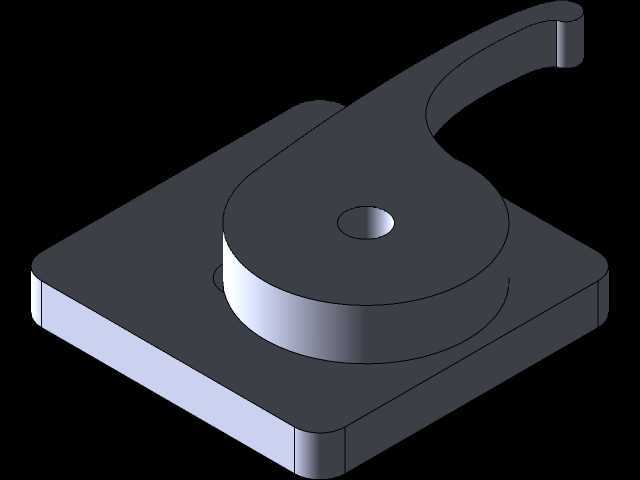

　　在中小批量零件铣削、刨削加工场景里，工作台面的工件装夹效率直接影响单工序的辅助耗时，传统的螺栓压板装夹需要反复拧动螺母调整压紧位置，遇到多品种小批量换产时，装夹找正的时间往往能占到单件加工周期的三成以上，这款凸轮式快速料夹就是针对这类机加工工作台的快装需求设计的夹紧构件。从结构组成来看，整个料夹分为底座安装部、凸轮偏心压紧部、操作手柄三个核心部分，底座采用方形平板结构，底部与机床工作台的T型槽适配，安装时可以通过T型螺栓将底座固定在工作台的任意工位，不需要对原有工作台面做二次加工改造，适配绝大多数常规规格的立式铣床、牛头刨床工作台安装边界。凸轮压紧部分采用偏心圆弧轮廓设计，转动手柄时，偏心轮的回转中心到压紧面的距离随转角连续变化，

　　当手柄扳动到锁紧工位时，偏心轮进入自锁区间，此时即便受到切削过程的振动冲击，压紧力也不会出现松脱，不需要额外增加防松结构。和常见的螺旋夹紧结构不同，这款凸轮料夹的操作行程不需要多圈转动，只需要将手柄扳动90度到120度的角度范围，就能完成从松开到完全锁紧的全过程，操作人员单手即可完成操作，在装卸工件时可以大幅减少手部的重复动作，长时间批量作业时能有效降低操作疲劳。设计过程中，凸轮的轮廓升程是核心参数，升程过小会导致压紧行程不足，无法适配不同厚度的工件装夹，升程过大则会降低锁紧后的自锁可靠性，容易在切削受力时出现回弹松夹，这款结构的凸轮升程控制在6毫米范围内，既可以覆盖常规3到15毫米厚度的毛坯件、半成品件的压紧需求，

　　又能保证锁紧位置处于凸轮的自锁角范围内，切削过程中承受铣刀的断续切削冲击力、刨床的往复切削冲击力时，压紧力保持稳定。底座的安装孔采用长圆孔设计，安装时可以沿工作台T型槽方向调整固定位置，配合多个同规格料夹组合使用时，可以灵活调整夹紧点的分布，针对不同外形尺寸的板类、条类零件调整装夹布局，不需要额外制作过渡连接板。操作手柄采用弧形上翘结构，扳动时的力臂长度经过优化，操作人员不需要借助加力杆，仅靠手部的扳动力就能达到足够的压紧力，手柄的末端做了圆弧过渡处理，操作时不会出现硌手的问题。在实际加工场景中，这类快速凸轮料夹常成对布置在工件的两侧，配合工作台的定位挡块使用，工件放置到工作台面靠紧定位挡块后，

　　只需要依次扳动两侧的料夹手柄就能完成装夹，加工完成后反向扳动手柄即可松开工件，整个装夹拆卸过程耗时不超过十秒，相比传统螺栓压板的装夹方式，辅助时间能缩短70%以上。需要注意的是，这类凸轮夹紧结构更适合切削力中等的铣刨工序，不适合大切削量的重切削场景，重切削工况下可以适当增加料夹的布置数量，分散单个夹紧点的受力，避免压紧力不足导致工件移位。整个结构的运动部件没有复杂的传动链，日常维护只需要定期在凸轮的回转销轴处加注少量润滑油，就能保证长时间使用的操作灵活性，不会出现卡滞、扳动费力的问题。压紧面与工件接触的位置做了平面处理，压紧时不会在工件表面压出明显的压痕，针对表面质量要求高的半成品件加工时，也可以在压紧面处加装铜质垫片，避免夹伤工件已加工表面。
