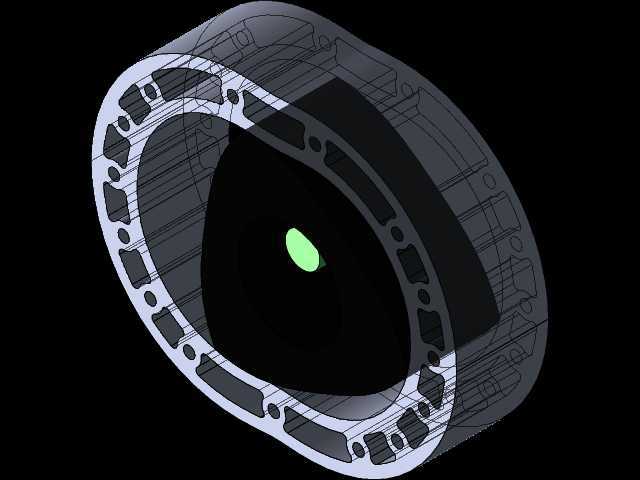

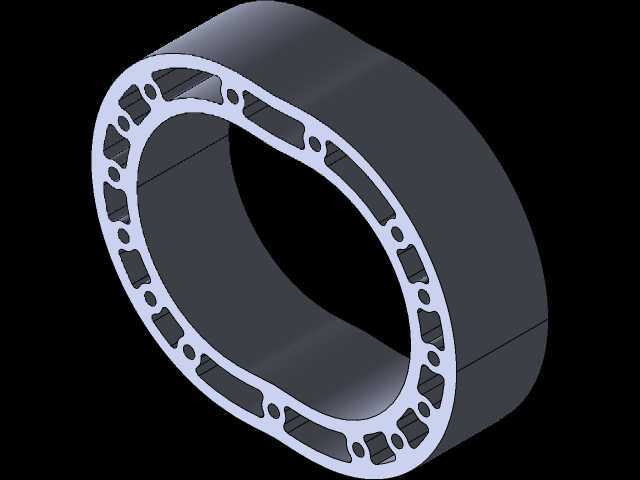

马自达13b转子发动机壳体结构设计

　　壳体内部预设的冷却流道需要承接燃烧过程传递的高热量，通过冷却液循环将工作温度控制在密封件、合金材料的耐受范围内；壳体外缘的连接孔位需要完成与端盖、进气歧管、排气歧管、点火系统附件的刚性连接，承受燃烧爆发压力带来的交变载荷，同时保证整机的装配同轴度。从设计思路层面，该壳体的核心设计难点集中在转子腔的型线控制上，不同于常规活塞发动机气缸的圆柱面结构，万克尔转子发动机的腔体型线为双弧长短幅外旋轮线的等距曲线，型线的轮廓度公差直接决定了转子运转过程中密封片的贴合度，一旦型线出现局部偏差，就会导致工作腔窜气、压缩比不足、动力输出下降等问题，本次结构在设计时预留了密封件的安装槽位，同时针对转子运转过程中的侧向力分布，在往复式活塞发动机占据乘用车动力主流的当下，转子发动机凭借其紧凑的结构、高功率密度的特性，始终在小排量高性能动力、航空辅助动力、特种作业装备动力领域保有不可替代的应用场景，而壳体作为转子发动机的核心承载基体，其结构设计合理性直接决定了整台动力单元的密封可靠性、冷却效率与运行寿命。本次呈现的壳体结构针对万克尔循环转子发动机的运行特性设计，适配马自达13b机型的核心安装边界，可直接用于转子发动机改装、教学样机试制、特种动力单元开发等场景的结构参考。从实际设备用途来看，该壳体需要同时承担多重功能：其内腔型面是转子做行星运动的直接配合面，需要和转子侧面密封件形成连续的滑动密封副，隔绝三个独立工作腔的燃气泄漏；

　　在型面的受力集中区域做了局部壁厚强化，避免长期交变载荷下出现壳体变形。从安装边界与尺寸控制来看，该壳体的外缘连接孔位完全匹配13b机型的原厂端盖安装孔距，进气、排气接口的位置与通径符合常规改装场景的通用管路适配要求，冷却流道的进出口位置预留了标准管螺纹接口，可直接对接常规车用冷却系统管路；壳体的轴向厚度控制在适配双转子结构的叠装尺寸范围内，叠装结合面的平面度要求控制在0.02mm以内，避免叠装后出现端面漏气、漏油的问题；壳体上的火花塞安装孔位预留了足够的深度与密封锥面，可适配常规热值的车用火花塞，点火位置对应转子运转过程中的上止点区域，保证燃烧过程的正时匹配。在实际工程应用中，这类转子壳体的结构验证需要经过多轮工况模拟：

　　首先要做燃烧爆发压力下的结构应力仿真，确认最高燃烧压力作用下壳体的最大变形量不超过密封件的补偿范围；其次要做冷却流道的流场与温度场仿真，确认全负荷工况下壳体内壁的温度分布均匀，不会出现局部过热导致的型线热变形；最后还要结合转子的运动轨迹做干涉检查，确认转子在全行程运转过程中，与壳体内壁、密封槽、冷却通道壁面之间不存在运动干涉，预留的间隙可以满足热膨胀后的配合要求。不同于常规内燃机的气缸体结构，转子发动机的壳体不存在活塞往复运动带来的侧向敲击，但转子密封片在型面上的高速滑动会带来持续的摩擦磨损，因此在结构设计时，壳体内壁的表面粗糙度要求需要达到与气缸内壁同等的精度等级，同时密封槽的宽度公差需要控制在极小的范围内，

　　保证密封片在槽内可以自由浮动贴合型面，又不会出现过大的间隙导致密封片卡滞。对于从事转子发动机改装、特种动力开发的结构设计人员来说，该壳体的结构可以作为基础设计参考，在此基础上可以根据不同的应用场景调整冷却流道的布局、连接孔位的位置、壳体的材质选型，比如用于航空模型动力时可以选用轻量化铝合金材质降低整机重量，用于固定动力单元时可以选用铸铁材质提升壳体的耐磨性能与使用寿命；用于赛车动力改装时可以调整冷却流道的截面积提升高负荷下的散热效率，用于教学演示场景时可以在壳体上增加透明视窗结构，直观展示转子的运转过程。需要注意的是，转子壳体的型线加工精度是整个部件制造的核心难点，常规三轴加工设备很难完成连续型面的高精度加工，通常需要五轴联动加工中心配合专用的成型刀具才能达到设计要求的轮廓度，在后续的工艺设计中，还需要针对型面做表面硬化处理，提升内壁的耐磨性能，延长密封件与壳体的使用寿命。
