实木家具桌腿角码连接紧固结构设计

　　在民用实木家具、商用展陈家具的结构设计环节，桌体框架的角部连接可靠性直接决定了家具的整体使用寿命与使用安全性，尤其是桌腿与桌面横撑、桌面底板的交汇节点，长期承受竖向静载荷、水平方向的推拉偏移载荷，以及日常使用中产生的交变冲击载荷，传统的纯榫卯结构对加工精度要求极高，普通量产线很难做到批量公差统一，容易出现季节温湿度变化导致的榫卯胀缩松脱，而单纯采用木螺钉直连的方式，又会因为实木材质的握钉力随木材干缩下降，出现连接位晃荡、螺钉脱出的问题。这套桌腿固定连接结构，正是针对量产实木桌类家具的角部连接痛点设计，采用L型冲压金属角码作为核心传力件，将桌腿、横向牵撑、桌面底板三个方向的构件牢牢锁合为一个整体。从结构传力路径来看，

　　竖向的桌腿承受的桌面载荷，一部分通过角码的竖直翼面传递给桌腿侧的木构件，另一部分通过角码的水平翼面分散到横向牵撑与桌面底板上，避免了应力集中在单一连接点的问题；横向的推拉载荷则通过角码两个翼面的螺钉群，将剪切力分散到多颗紧固件上，相比单颗螺钉直连的方式，抗剪切能力提升数倍。设计过程中充分考虑了实木构件的加工公差适配性，角码的弯折处做了微小的内凹让位，避免木材构件的直角加工圆角导致角码安装时无法贴合木面，角码上的安装孔采用长圆孔与圆孔组合的排布方式，圆孔用于安装时的初定位，长圆孔则可以适配木构件安装孔位的±1.5mm加工误差，降低量产时的装配难度，不需要工人反复扩孔调整。在安装边界的设计上，角码的整体厚度控制在2mm，

　　采用冷轧钢板冲压成型后做发黑防锈处理，安装完成后角码完全隐藏在桌腿与横撑的内角位置，不会突出构件表面影响家具的外观完整性，不需要额外做装饰盖遮挡；竖直翼面的高度匹配常规实木桌腿的截面尺寸，不会超出桌腿侧边外露，水平翼面的宽度适配常规20-30mm厚度的桌面横撑，安装时螺钉不会穿透横撑的外露面，避免影响家具外观。紧固件选用的是大扁头自攻螺钉，螺钉的长度经过匹配计算，拧入木材后的有效握钉深度达到12-15mm，既保证足够的握钉力，又不会因为螺钉过长穿透木构件的外露面，螺钉头部的大扁头设计可以增大与角码表面的接触面积，降低长期载荷下角码孔位被压溃变形的风险。这套结构不需要在木构件上加工复杂的榫卯结构，

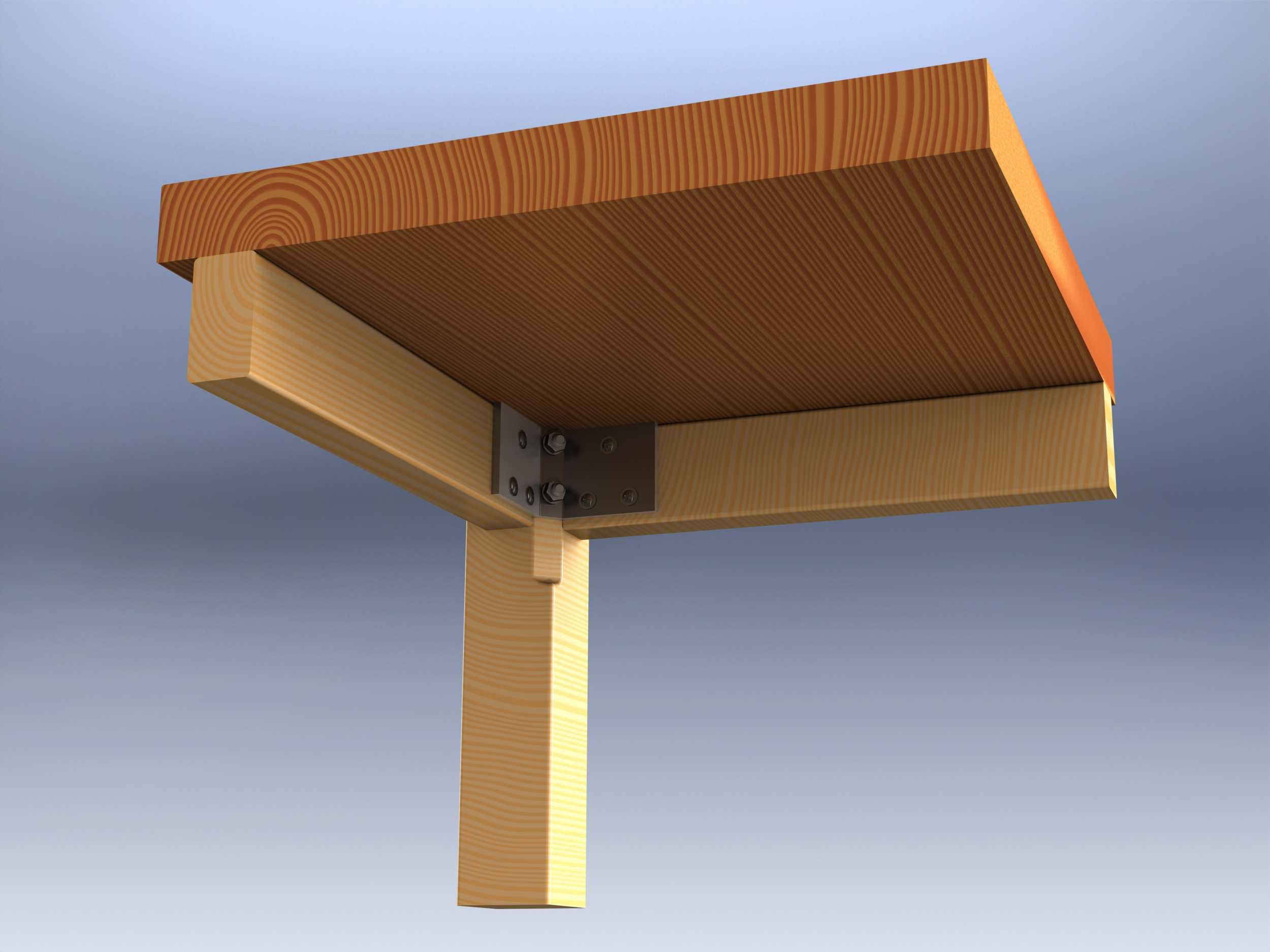

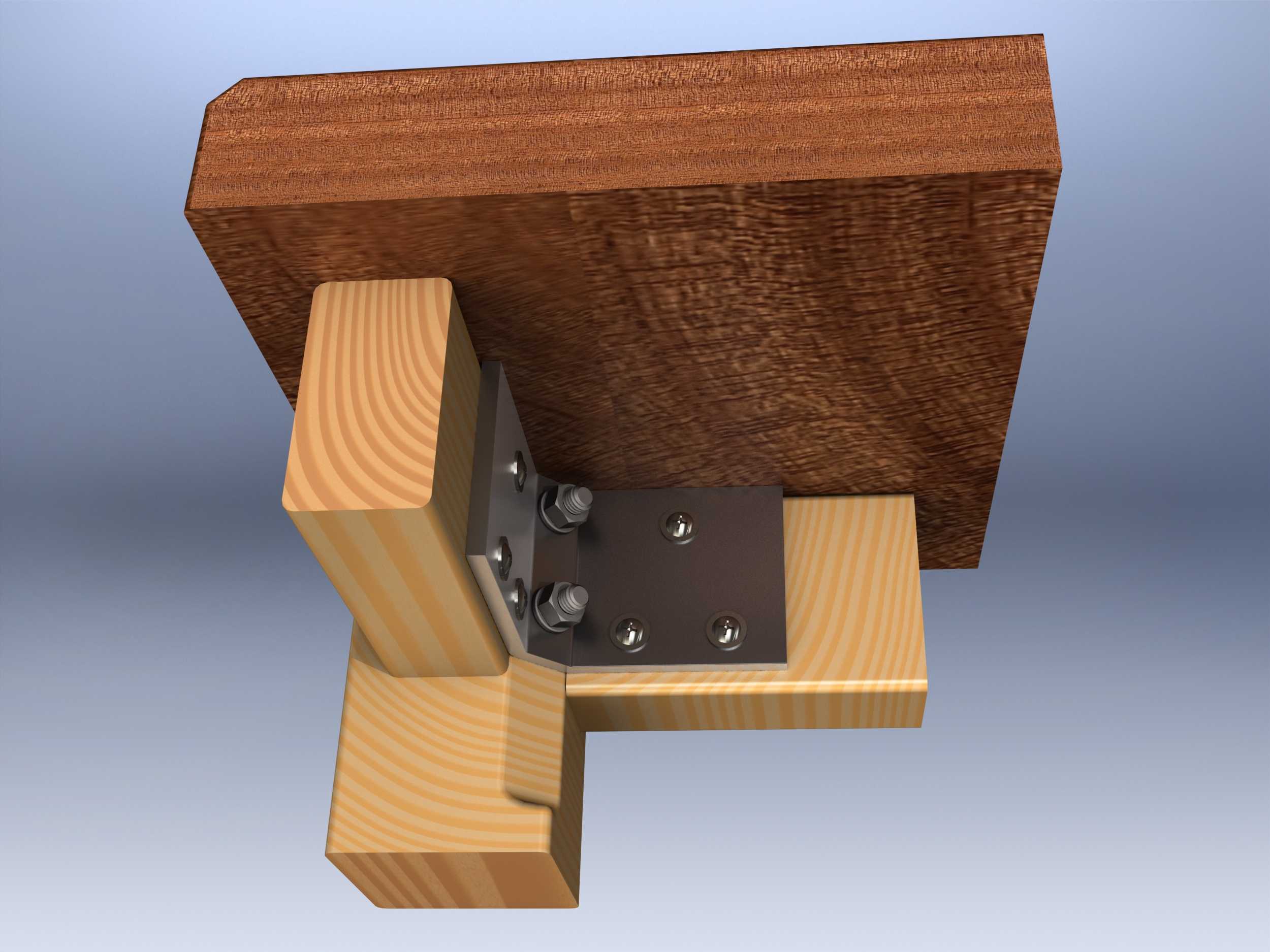

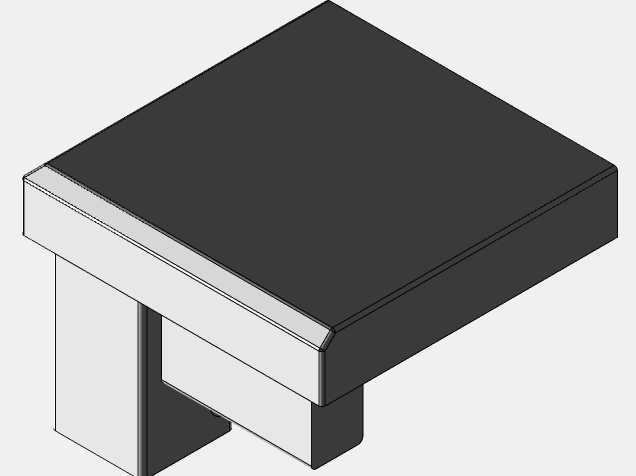

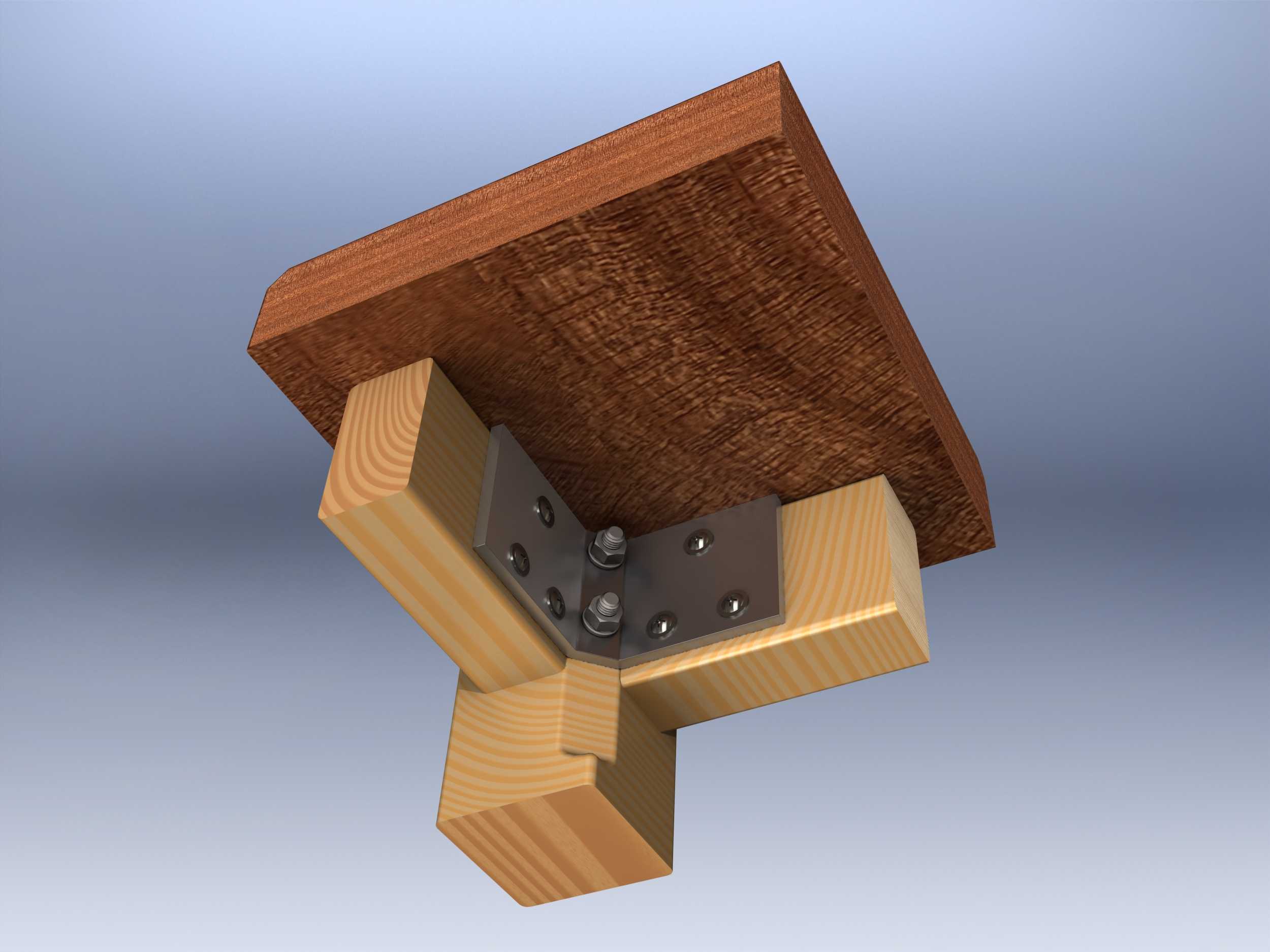

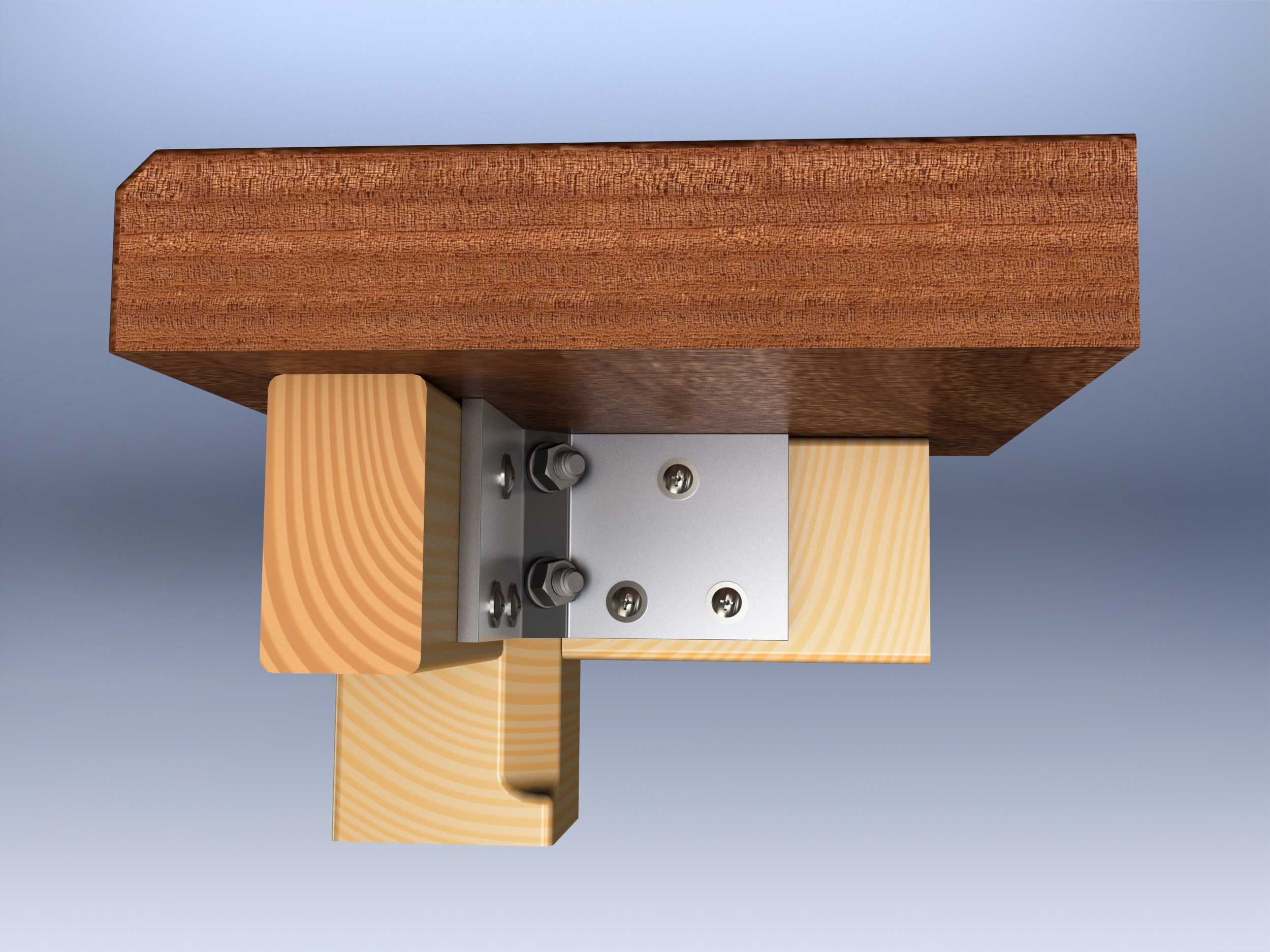

　　只需要在对应位置钻出台阶导向孔即可完成装配，非常适合规模化量产的家具生产线使用，相比传统榫卯结构可以大幅降低机加工工时，同时连接可靠性不受木材温湿度胀缩的明显影响，在木材含水率出现正常波动时，金属角码可以持续提供稳定的锁紧力，避免桌体出现晃动摇摆的问题。在实际应用场景中，这套结构不仅可以用于常规的实木餐桌、书桌的腿架连接，也可以适配实木工作台、展架的角部紧固，甚至可以用于定制柜体的底部支撑脚连接，只需要根据不同构件的截面尺寸调整角码的翼面长度与螺钉规格即可，结构通用性极强。从建模细节来看，模型完整还原了角码的冲压折弯特征、安装孔的倒角细节、螺钉的头部槽型与螺纹特征，同时还原了实木构件的拼接让位结构，木构件上的导向孔位置与角码孔位完全对齐，装配关系完全符合实际生产的装配逻辑，没有出现干涉、错位的问题，木材的纹理方向也按照实木构件的实际受力方向排布，符合真实家具生产的用料逻辑，能够直接用于家具结构设计的参考、生产工艺的交底，也可以作为家具五金配件选型的可视化参考依据，帮助结构设计人员快速评估连接方案的可行性，减少实物打样的迭代次数。
