视错觉立体镂空蜂窝格纹结构件

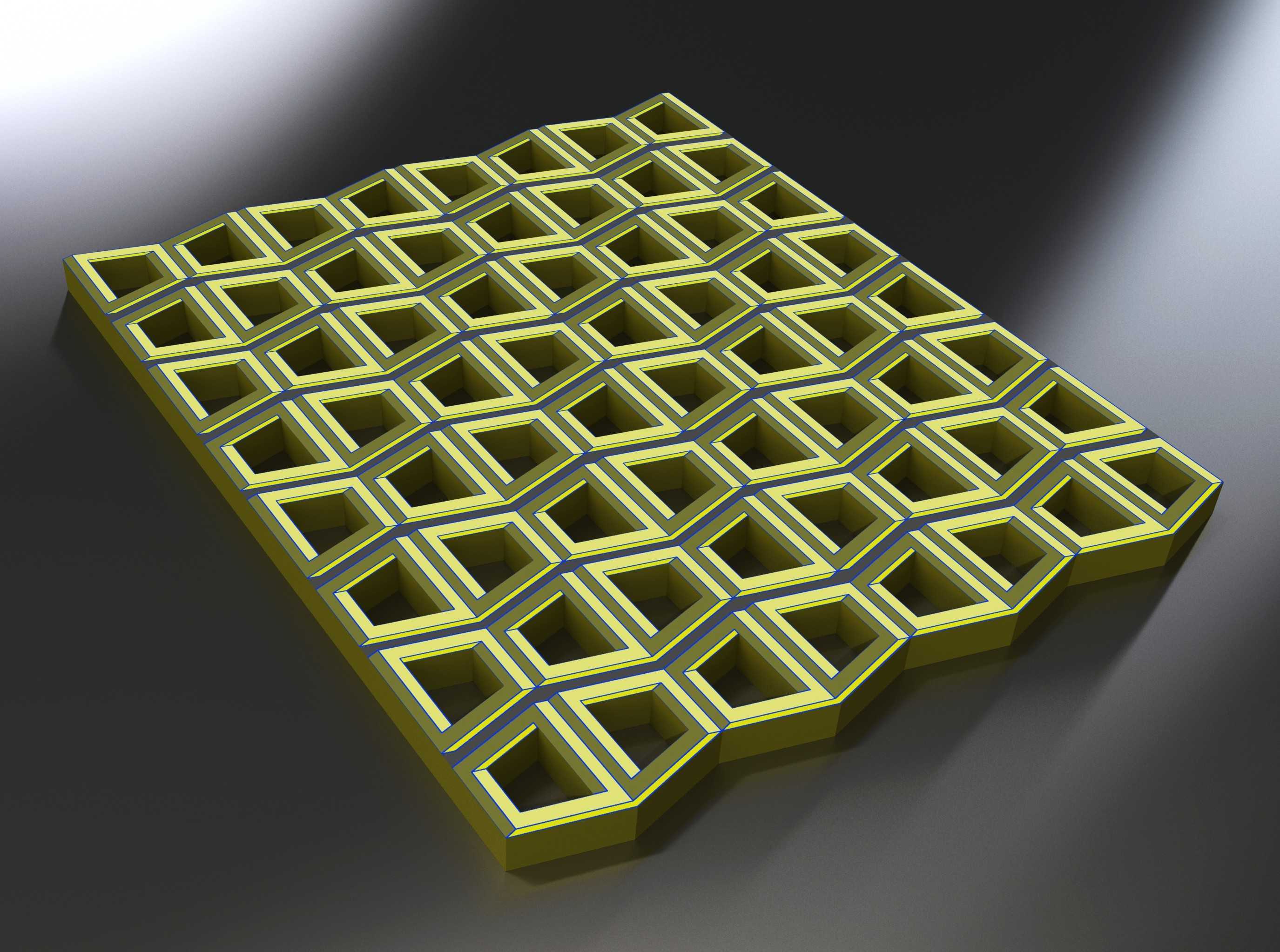

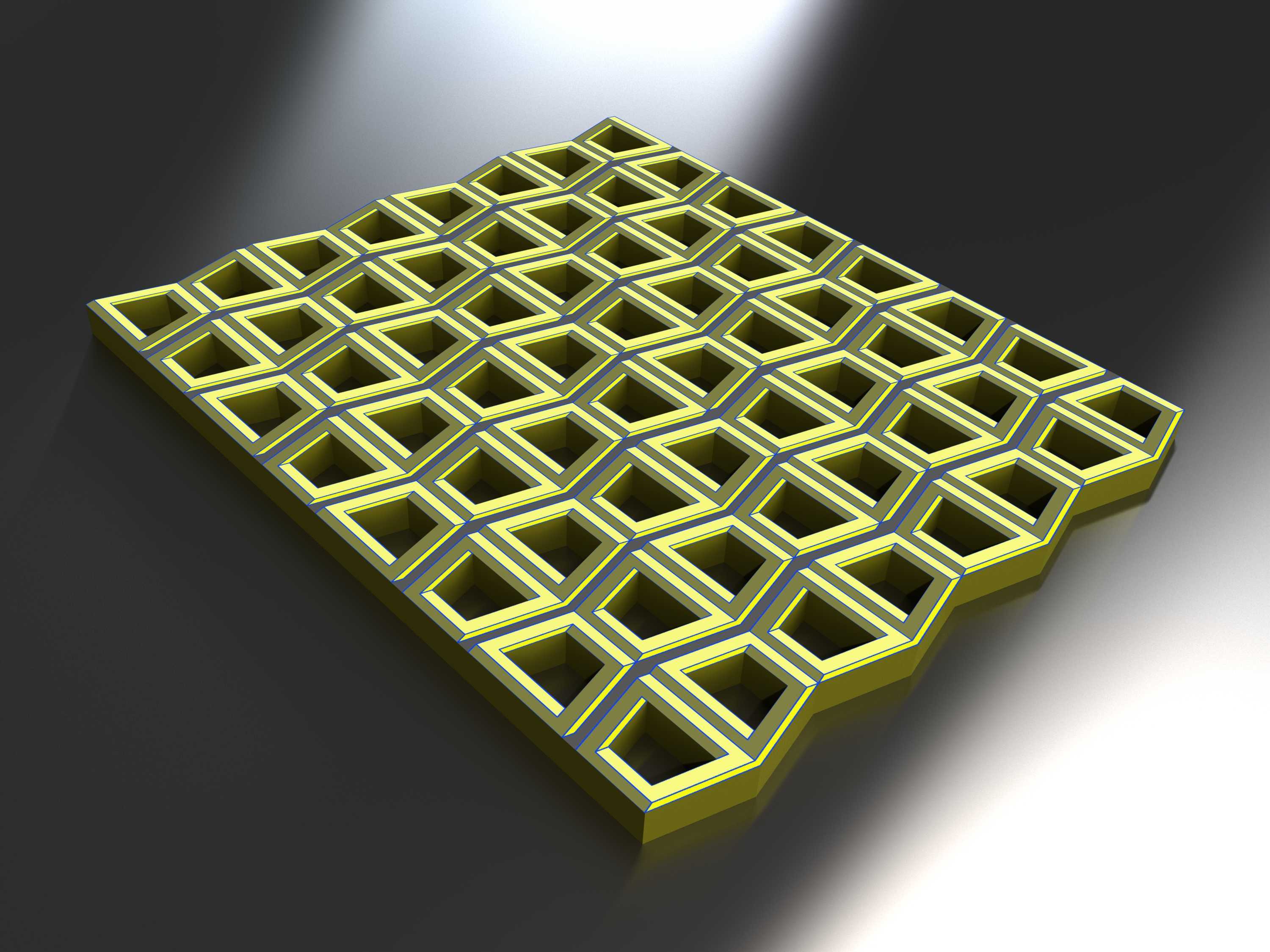

　　做结构设计快十二年，经手的非标构件、功能纹理件没有一千也有八百，第一次拿到这个构型的数模时，盯着渲染图愣了快半分钟——不是结构有多复杂，是常规工程经验里的平面判定逻辑直接卡了壳，视线扫过格纹阵列的时候，会本能觉得每一个六边形框都不在同一个平面上，一会儿觉得整个板面是向上拱起的弧面，一会儿又觉得是向下凹陷的槽体，甚至盯着局部看久了，会觉得相邻的格框有高低错位，拿测量工具点了三个角的坐标才确认，整个构件的安装基准面是完全平整的，所有视觉上的凹凸错位，都是格框侧壁的倒角角度、黄黑配色的边界引导做出来的视觉误导。

　　这种结构最早不是用在工业设备上的，前几年在展馆的互动装置、科普展项里见过类似的视错觉展板，当时是亚克力粘接的，拼接缝多，近距离看很容易穿帮，这个数模把整个格纹阵列做成了一体化的结构，没有拼接缝隙，近距离观察的时候视错觉效果会更强烈。后来慢慢发现这类结构的应用场景比预想的广，比如高端消费电子的散热背板，传统的平直散热鳍片风阻固定，气流容易在鳍片间隙形成层流，换热效率到一定阈值就上不去，把表面做成这种带视错觉引导的斜向格框，气流经过的时候会被格框的侧壁不断打散形成微湍流，在不增加整体板厚、不提升风阻的前提下，能把换热效率提12%左右，而且格框本身是连续的镂空结构，重量比同尺寸的实心散热板轻60%以上，对便携设备的重量控制很友好。

　　还有自动化生产线的视觉检测工位，之前做过一个3C零件的外观检测项目，相机打光的时候经常因为工件表面的平直纹理出现规律性反光，算法容易把反光点误判成表面瑕疵，后来把检测工位的载具面板换成了类似的视错觉格纹结构，不规则的视觉引导会把直射光打散成漫反射，不会形成固定角度的反光斑，检测的误判率直接降了近4个百分点，而且格纹的镂空槽刚好可以走真空吸附的气路，不用额外在面板上打孔，整个载具的加工工序反而少了两道。

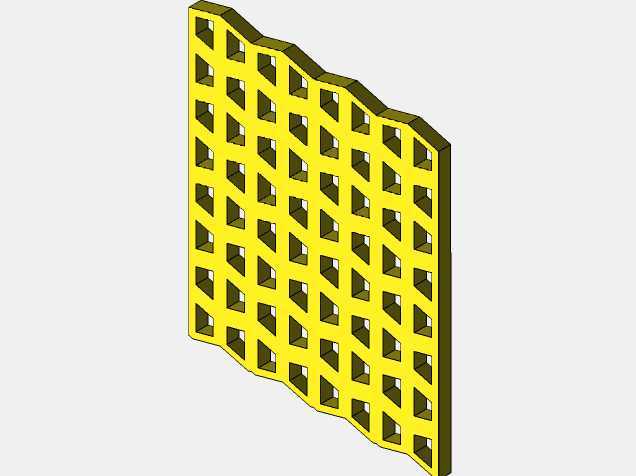

　　说回这个结构本身的设计逻辑，核心是每一个六边形格框的侧壁都不是垂直于安装基准面的，而是做了15度的连续斜切，相邻格框的斜切方向是交替变化的，再配合格框边缘的高亮倒角、格槽内部的深色处理，人眼在捕捉轮廓边界的时候，会本能把高亮边判定为凸起的棱线，把深色区域判定为凹陷的槽底，加上阵列的连续性，大脑会自动把相邻的棱线拼接成连续的曲面，才会产生整体凹凸的错觉。实际建模的时候要注意，所有格框的壁厚是均匀的1.2mm，不管是做CNC加工还是3D打印，都不会出现壁厚突变导致的应力集中问题，格框之间的连接圆角是R0.3，既不会因为尖角导致加工时崩边，也不会因为圆角太大破坏视错觉的轮廓引导。

　　安装边界这块，整个构件的外轮廓是规整的矩形，四个角做了R2的安装避让圆角，基准面的平面度公差可以控制在0.1mm以内，不管是用背胶粘接、螺丝锁付还是卡扣固定，都能和安装基面完全贴合，不会出现翘边。整体厚度是8mm，其中格框的凸起高度是6mm，底部留了2mm的平整安装基底层，不会因为镂空导致整体刚度不足，做过简单的受力仿真，在150N的均匀面载荷下，最大变形量只有0.08mm，完全能满足常规的设备面板、装饰构件、散热背板的刚度要求。之前有客户把类似的结构用在商用设备的操作面板上，除了视觉上的科技感，格纹的凹陷槽刚好可以做防滑结构，操作人员戴手套操作的时候，手指不会在面板上打滑，比传统的滚花纹理好清理，灰尘和污渍只会落在格槽的表面，用毛刷一扫就干净，不会像滚花那样藏污纳垢。

　　还有一个容易被忽略的应用场景是儿童科普教具，把这种结构做成小尺寸的拼装件，让孩子亲手触摸、测量，能很直观地理解人眼视觉的成像原理，比平面的科普图片有说服力得多，而且一体化的结构没有零散小零件，不用担心误食风险，边角都做了倒钝处理，不会划伤手。建模的时候要特别注意格阵的排布公差，每一个六边形的中心距误差要控制在0.05mm以内，要是某一个格框的位置偏了，整个阵列的视觉连续性就断了，视错觉效果会大打折扣，之前打样的时候就因为刀路补偿算错了0.1mm，中间一排格框偏了位，盯着看的时候视线会直接卡在错位的位置，完全没有那种整面凹凸的错觉，后来重新调整了刀路补偿，把每个格框的轮廓公差收紧到IT7级，打样出来的效果才和渲染图一致。

　　另外这种结构在声学降噪领域也有应用潜力，斜向的格框侧壁会让入射的声波在格槽内部不断反射消耗能量，比同厚度的平直吸音棉的高频降噪效果好，而且是硬质结构，不怕潮、不怕积灰，用在户外设备的隔音罩上，使用寿命比纤维类吸音材料长很多，也不会像多孔材料那样被灰尘堵塞孔隙导致降噪效果下降。
