科幻概念近距制导弹药外观结构设计

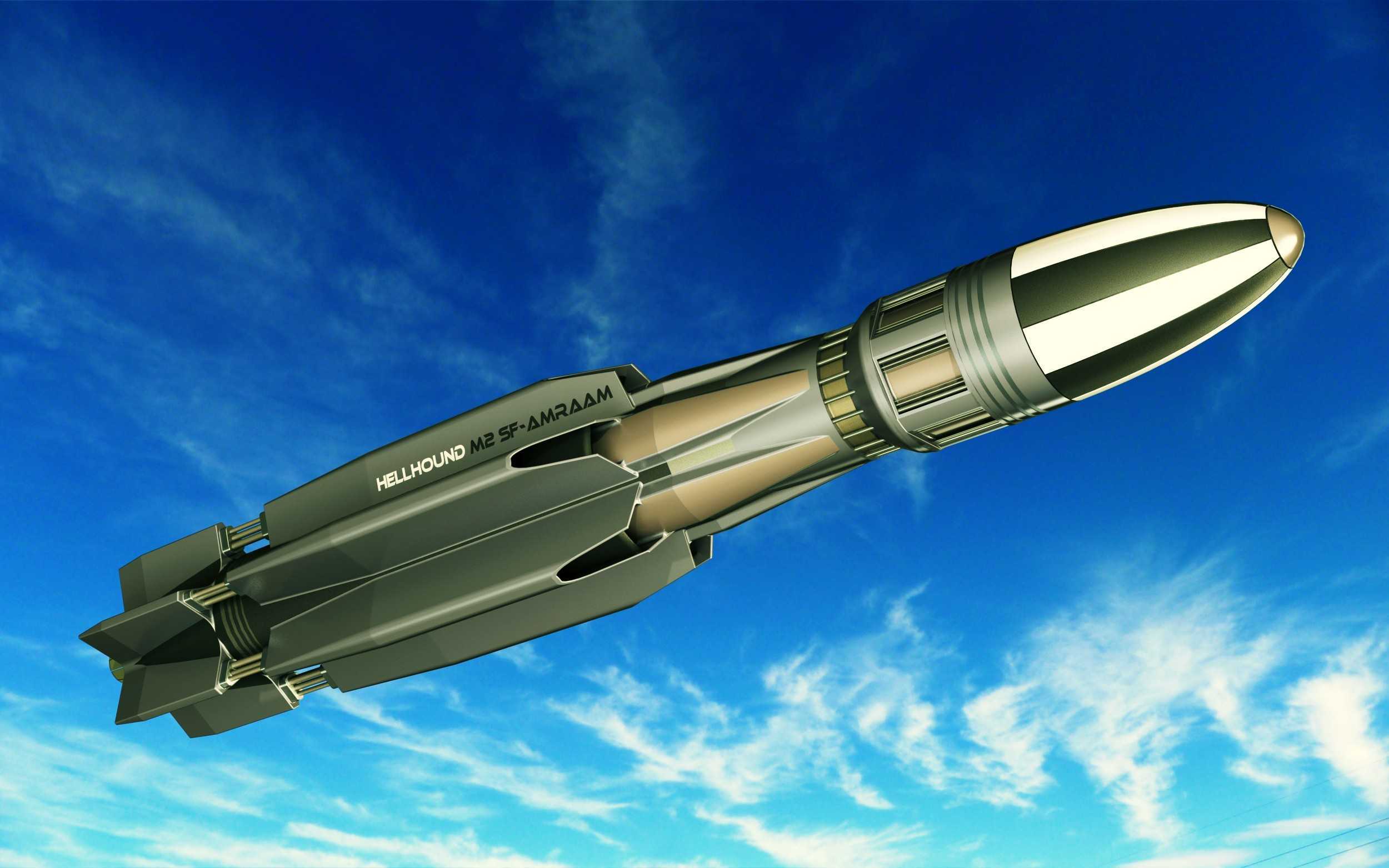

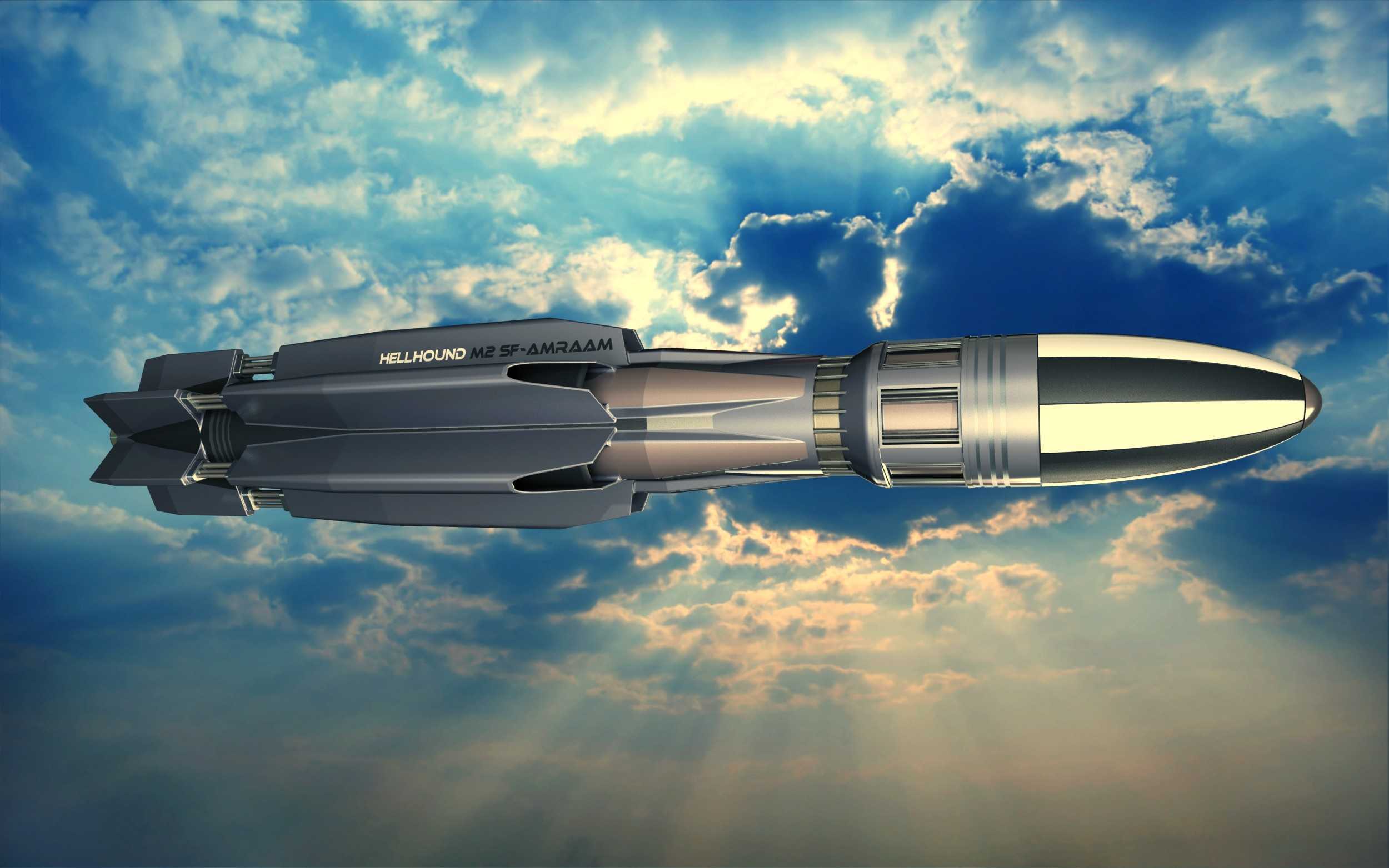

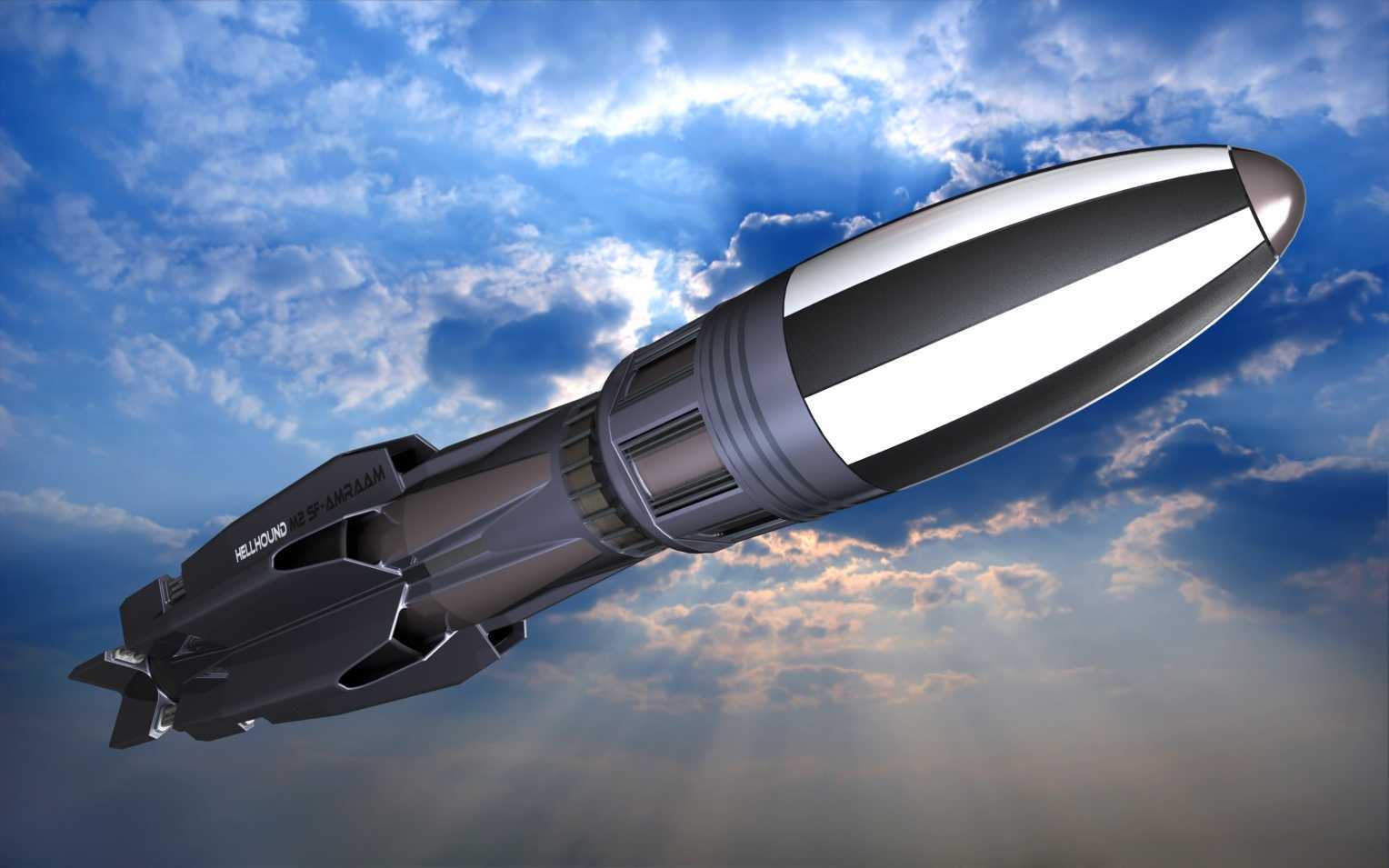

　　本次呈现的制导弹药三维结构设计，参考近距空空导弹的气动布局逻辑做了科幻向的结构优化，整体气动面的布置完全遵循高速飞行的减阻与操控需求，没有冗余的装饰性结构。弹体头部采用卵形整流罩设计，曲面曲率按照跨音速飞行的激波阻力优化逻辑推导，整流罩与弹身的衔接段做了1.2度的锥度过渡，避免高速飞行时的气流分离带来的姿态扰动，整流罩内部预留了导引头的安装腔体，腔体的同轴度公差控制在0.02mm范围内，可适配不同规格的光电或雷达导引组件安装。弹身中段为战斗部与动力段的集成舱段，舱段外壳采用变厚度壁板设计，受力集中的挂架对接位置壁板厚度比非受力段厚3mm，同时在舱段内壁设置了4条纵向的加强筋，既可以提升舱段的整体抗弯刚度，也能作为内部设备的安装导轨，

　　减少额外安装支架带来的重量冗余。弹体尾部的气动控制面采用切尖三角翼布局，翼面的后掠角设置为42度，该角度下舵面的操控效率在0.6-2.5马赫的飞行速度区间内都能保持线性输出，不会出现跨音速段舵效骤降的问题，每片尾翼的转轴位置都做了局部加厚处理，转轴与舵机的连接接口采用标准的花键结构，可快速完成舵面的拆装与调试。弹体尾部的发动机喷口采用收敛-扩张构型，喷口内壁的型面按照固体火箭发动机的燃气膨胀特性设计，可将燃气的膨胀效率提升至最优区间，喷口外围设置的4片小型稳定翼，主要用于抵消发动机推力偏心带来的自旋力矩，保证弹体出筒后的初始飞行姿态稳定。从安装边界来看，弹体的最大外径为127mm，总长度控制在2.9m范围内，

　　弹体上部设置的标准挂架接口间距为355mm，可适配多数机载发射挂架的安装尺寸要求，挂架接口的承力结构做了剪切力强化处理，可承受发射时最大15g的过载冲击。在结构细节设计上，弹体各舱段的连接采用径向快卸锁结构，无需专用工具即可完成舱段的快速拆解与设备检修，锁扣的布置位置避开了弹体的主受力路径，不会对舱段的整体结构强度造成影响。弹体表面的所有口盖都采用了与弹身曲面齐平的设计，口盖边缘做了0.5mm的倒角处理，避免口盖与弹身的阶差带来额外的飞行阻力，口盖的密封结构采用耐高温硅橡胶圈，可在高速飞行的气动加热环境下保持密封性能，防止雨水或沙尘进入舱体内部损坏电子设备。该设计的气动布局经过多轮流场仿真验证，在大迎角飞行状态下，

　　弹体的侧向气动力系数保持在合理区间，不会出现失速或姿态失控的问题，尾舵的操控力矩冗余量达到35%，可在复杂气流环境下保持足够的姿态调整能力。弹体内部的设备安装空间按照模块化思路划分，导引头舱、战斗部舱、动力舱、控制舱的分隔界面清晰，各舱段之间的电气连接采用冗余设计的接插件，可在强振动环境下保持信号传输的稳定性。
