160米高螺旋造型异形办公塔楼建筑结构

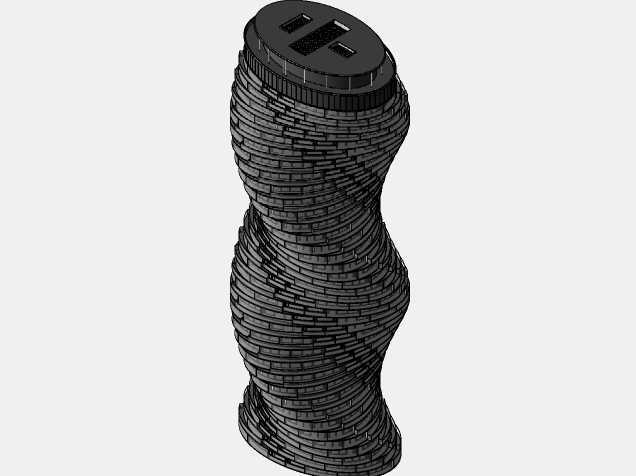

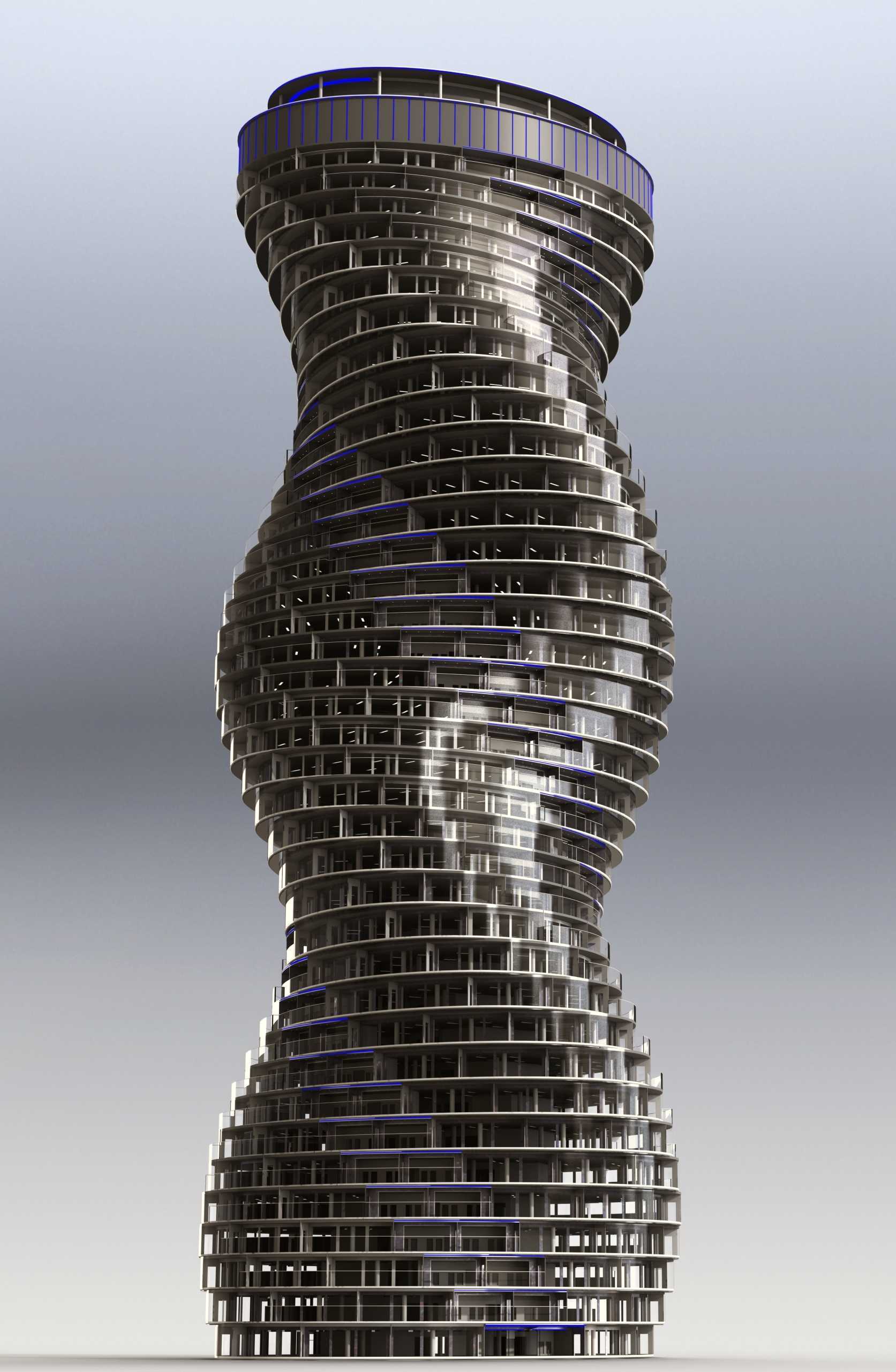

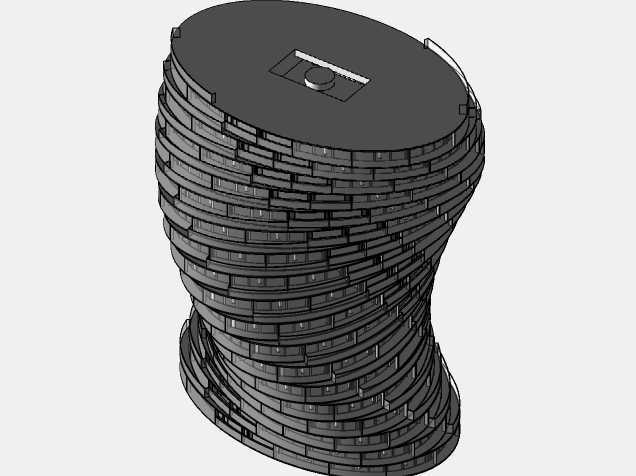

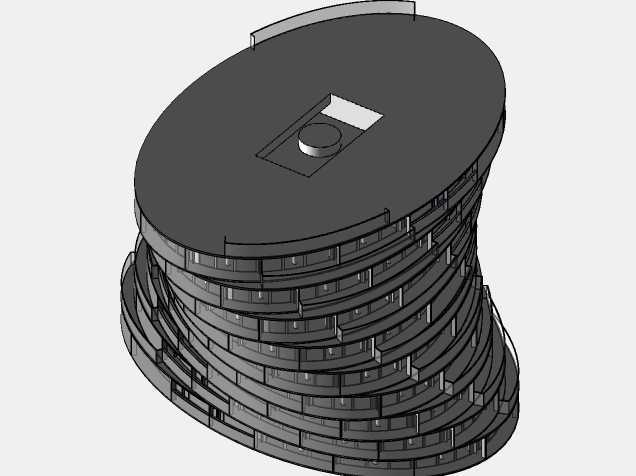

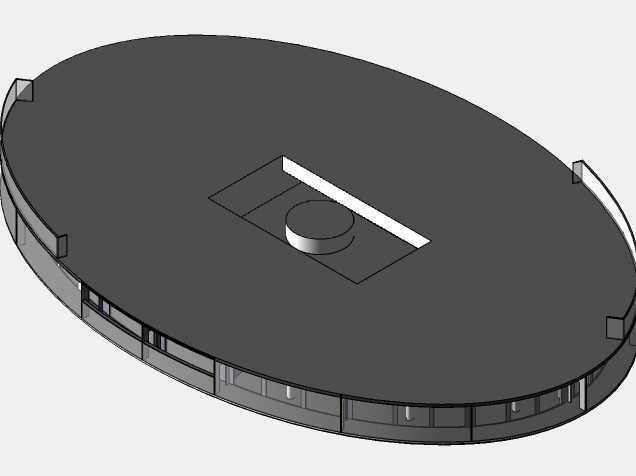

　　该螺旋造型办公建筑的三维结构模型，可直接应用于建筑方案可视化推演、结构受力预演、幕墙排布深化等多个工程环节，在超高层异形公共建筑的设计阶段，这类高精度三维模型能够帮助结构、建筑、幕墙多专业团队快速对齐设计边界，减少二维图纸传递过程中的信息偏差。从实际使用场景来看，该建筑定位为城市核心区的高端办公载体，总高度160米，整体采用连续扭转的曲面外形，每层楼板沿着核心筒做渐进式角度偏移，形成连续环绕上升的螺旋视觉效果，这种外形设计并非单纯追求视觉冲击力，在实际工程中，连续扭转的外立面能够有效分散高空风荷载，降低建筑顶部的风振加速度，提升高区办公空间的人体舒适度，减少结构抗风构件的材料用量。

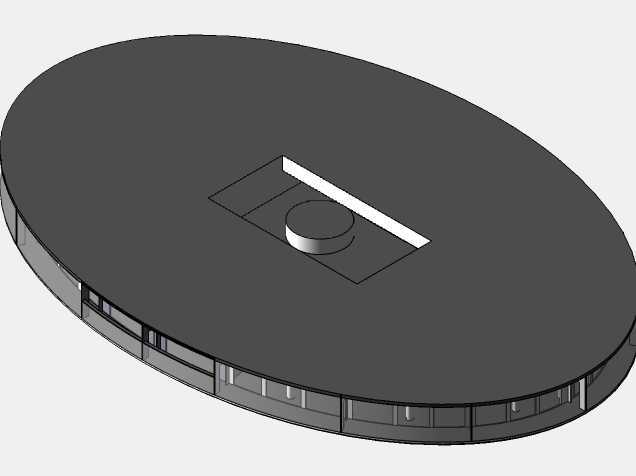

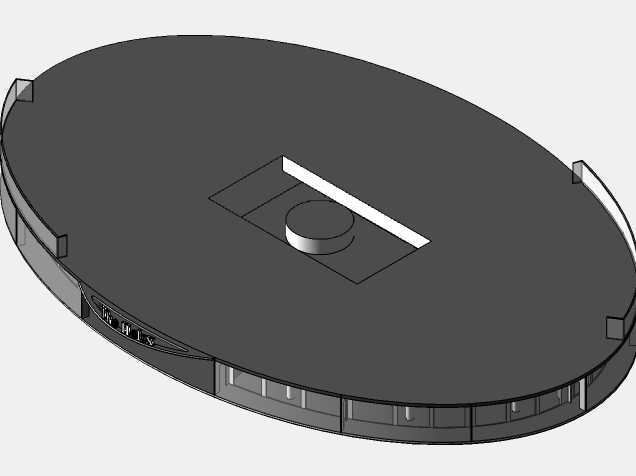

　　设计过程中，建模逻辑从核心筒出发，先确定中央交通核的固定边界，包含电梯井道、疏散楼梯、设备管井的固定尺寸，所有外围楼板的扭转角度都以核心筒为旋转基准，每层扭转角度控制在1.2度以内，保证外围框架柱的连续性，避免出现柱身弯折带来的结构应力集中问题。外围护幕墙采用单元式板块设计，每一层的幕墙板块随着楼板扭转角度做适配调整，板块分格沿着螺旋上升的肌理排布，既保证外立面线条的流畅性，也能控制单块幕墙板块的尺寸在工厂预制、现场吊装的允许范围内，减少非标构件的加工成本。

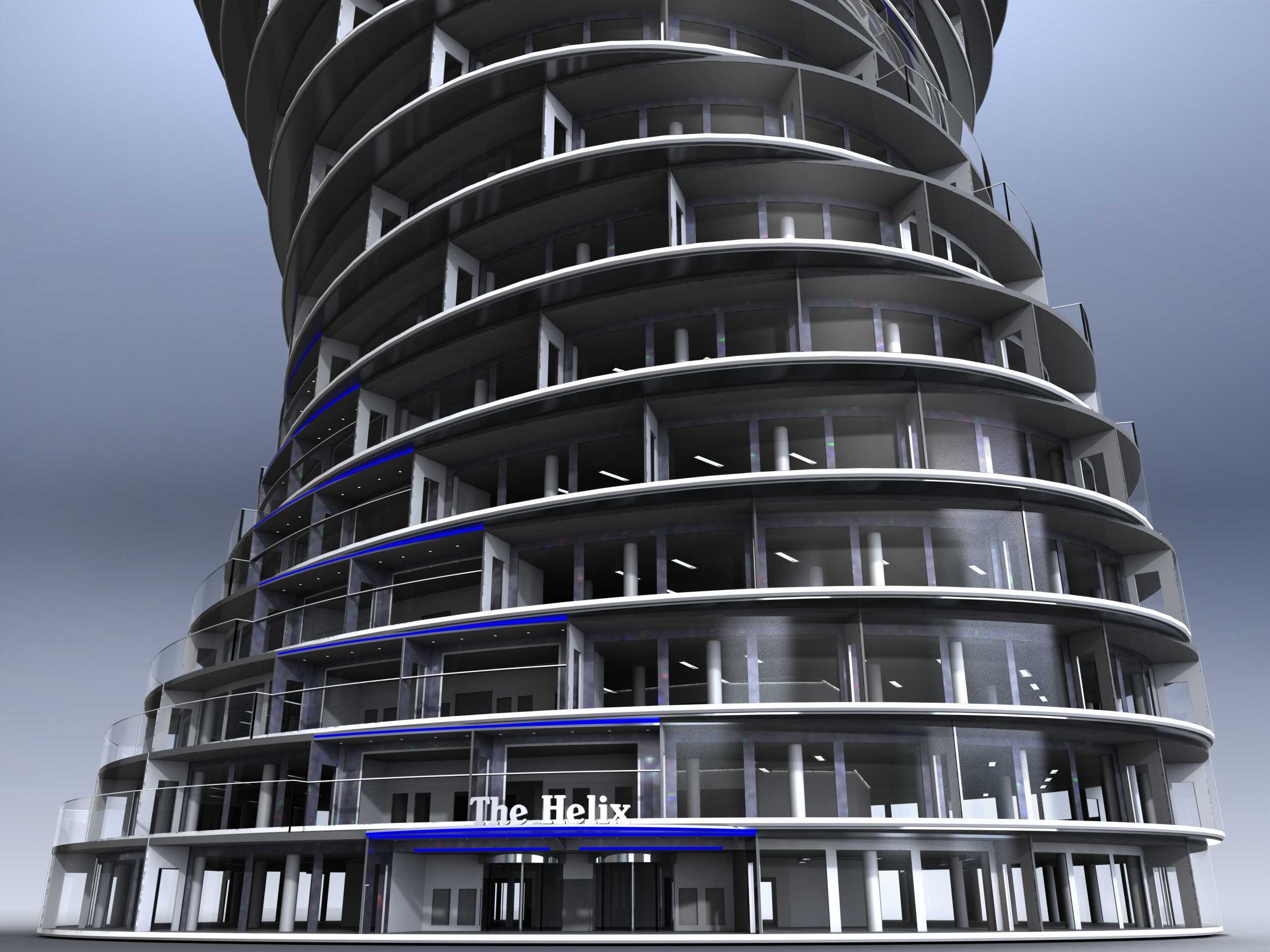

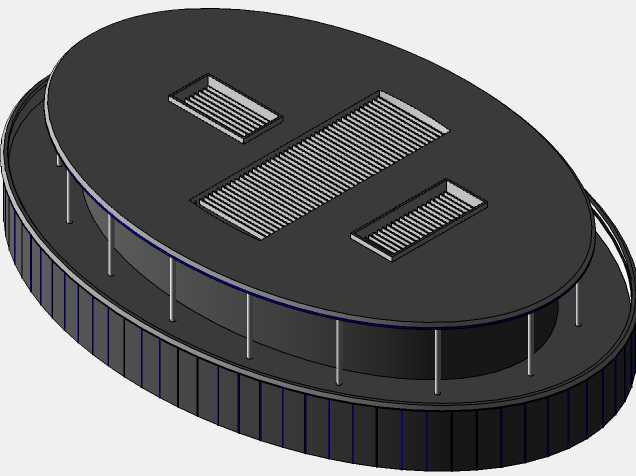

　　从安装边界来看，建筑底部的落地范围需要匹配场地的退线要求，模型中已经预留了底部入口大堂的挑空空间，外围螺旋外挑结构的最大出挑距离控制在4.5米以内，避免外挑部分对周边市政管线、消防通道造成压迫。建筑顶部设置了环绕式的观景平台，平台外围的护栏高度符合超高层临边防护的安全要求，顶部设备层隐藏在螺旋收分的造型内部，保证外立面视觉完整性的同时，预留了空调外机、排烟设备、避雷设施的安装空间。

　　在功能排布上，模型中每层的办公空间都围绕核心筒展开，外围连续的螺旋外立面能够为每个办公区域提供无遮挡的景观视野，扭转的形体也避免了相邻楼层的视线干扰，低区部分预留了商业配套、会议中心的大跨度空间，层高比标准办公层高提升1.8米，满足大空间使用的净高要求。结构体系采用核心筒加外框架的形式，外框架柱沿着螺旋形体的边缘布置，柱距保持在8.4米的常规办公柱网尺寸，保证内部办公空间的分隔灵活性，租户可以根据自身需求灵活划分办公隔间，不会受到结构柱位置的过多限制。

　　建模过程中对所有曲面做了有理化处理，将连续的自由曲面拆解为可加工的平板单元，每个单元的曲率控制在冷弯加工的允许范围内，不需要采用成本极高的双曲面玻璃，大幅降低幕墙的工程造价。同时模型中预留了机电管线的走管空间，在吊顶高度范围内，沿着螺旋楼板的坡度调整管线走向，保证每层办公空间的净高不低于2.8米，满足甲级写字楼的空间品质要求。对于螺旋造型带来的楼板边缘不规则问题，建模时统一了楼板边缘的构造厚度，保证外围护结构的安装基准面统一，减少现场施工的定位难度，施工人员可以直接通过模型提取每个节点的三维坐标，不需要反复对照二维图纸核对尺寸，有效提升现场施工的效率，减少安装误差。
