医用鼻腔负压引流吸引装置结构设计

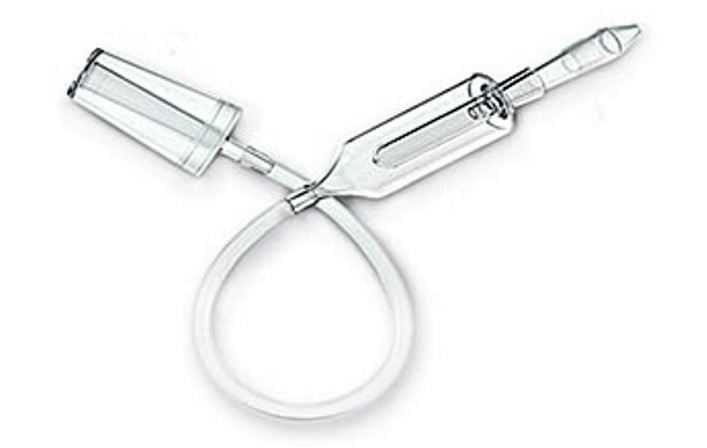

　　这款鼻腔吸引装置的结构设计，核心围绕临床鼻腔分泌物、术后渗液的负压引流需求展开，在门诊鼻腔护理、耳鼻喉术后创面护理、急诊鼻腔异物清理配套引流等场景中，都是高频使用的医用操作器具。从实际临床使用的反馈倒推结构设计逻辑，首先要解决的是插入端的适配性问题，伸入鼻腔的尖端部分做了圆弧过渡处理，没有尖锐棱角，避免操作中划伤鼻腔黏膜，同时尖端侧壁开设多组径向引流孔，即便尖端贴住鼻腔壁，也不会因为单孔封堵造成负压中断，保证引流过程的连续性。

　　装置的主体握持段做了扁平化的防滑轮廓，医护人员佩戴乳胶手套操作时，不会因为器械表面沾有生理盐水、消毒液出现打滑脱手的情况，握持段的内腔做了等径流道设计，流道内壁粗糙度控制在Ra0.8以下，减少粘稠分泌物在流道内的挂壁残留，降低术后器械清洗的难度，也能避免残留干结后造成流道堵塞，影响后续使用。连接负压源的软管段采用了医用级软质PVC材质，弯曲半径可以做到10mm以内不会出现折管堵流的情况，软管和两端硬塑接头的连接位置做了倒刺卡扣结构，装配后可以承受0.06MPa的负压拉扯不会脱落，满足临床操作中不同角度牵拉的使用需求。

　　从安装边界和尺寸适配来看，插入鼻腔的工作段外径控制在3.2mm，适配绝大多数成人、大龄儿童的鼻腔操作空间，不会因为尺寸过大造成鼻腔撑开的过度不适感，整体装置的总长度控制在120mm左右，握持段的宽度为18mm，符合医护人员单手握持操作的人机工程尺寸，不需要额外搭配辅助手柄就能完成单人操作。和负压源连接的接头采用标准鲁尔接头尺寸，可以和临床通用的负压吸引管路直接适配，不需要额外加工转接头，降低临床使用的适配成本。

　　设计过程中还考虑到了一次性使用的耗材属性，整体结构没有复杂的装配卡扣，所有零件都采用注塑工艺成型，硬塑部分采用透明医用级PC材质，可以直观观察到引流液的流动状态，方便医护人员判断引流是否通畅、分泌物的性状，不需要额外增设观察窗结构，减少零件数量的同时也降低了装配工序。软管和硬塑接头的连接采用医用级胶粘剂粘接，粘接位置做了环形溢胶槽，多余的胶粘剂会溢入槽内，不会流入流道内部造成污染，也保证了粘接位置的密封性，避免负压泄漏影响吸引效果。

　　在功能特性上，这款装置没有多余的冗余结构，所有结构都服务于负压引流的核心功能，没有设置多余的调节阀门，因为临床使用中负压调节都是通过设备端的负压阀完成，装置本身只需要保证流道通畅、连接可靠、操作安全即可，过多的结构反而会增加故障点和耗材成本。针对术后创面吸引的场景，引流孔的边缘做了0.1mm的圆角钝化处理，即便是接触到脆弱的术后创面，也不会造成二次划伤，减少患者操作过程中的不适感。另外装置的尾端接头做了颜色标识区分，不同外径的插入端对应不同的色标，方便医护人员快速选型，不需要反复测量尺寸就能选到适配不同年龄段患者的型号。

　　从结构建模的角度来看，整个装置的所有曲面都做了曲率连续处理，没有尖锐的棱边，注塑成型的时候不会出现应力集中的问题，拔模斜度统一设置在1.5°，满足注塑模具的开模要求，所有壁厚控制在1.2mm，既保证了足够的结构强度，不会在负压作用下出现壳体吸瘪变形，也能控制耗材的原料用量，降低生产成本。软管部分的建模采用了可变曲率的样条曲线，模拟实际使用中的自然弯曲状态，方便后续做流道流体仿真，验证不同弯曲角度下的流道压力损失，保证在常规操作的弯曲范围内，负压损失控制在5%以内，不会影响终端的吸引效果。
