燃气轮机动压径向轴承三维结构设计

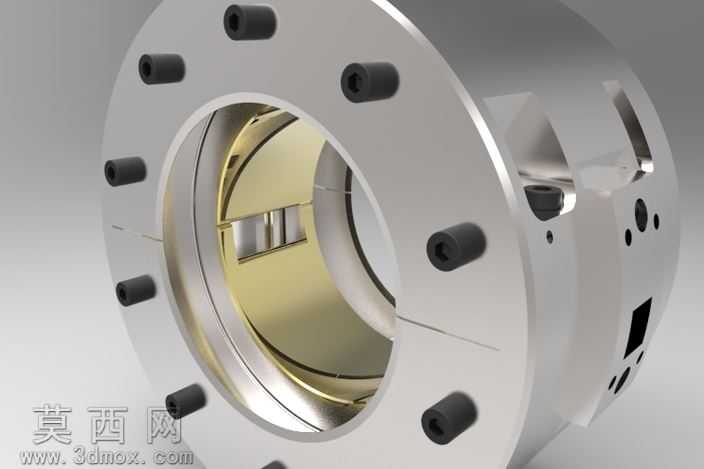

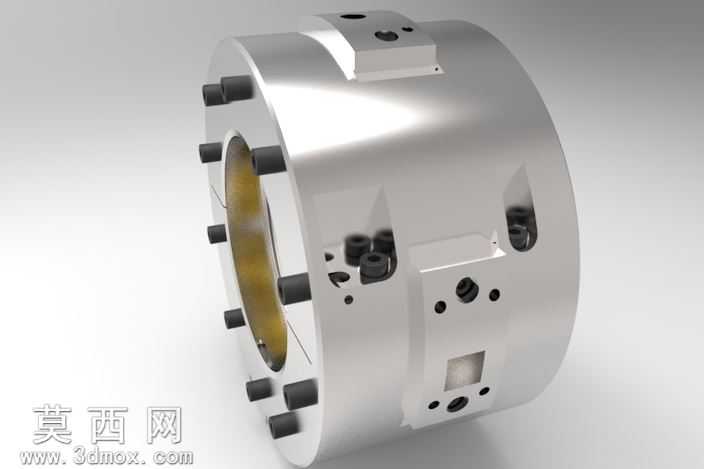

本作品为应用于燃气轮机场景的动压径向轴承三维建模设计，整体建模过程严格遵循流体动压润滑轴承的工程设计逻辑，先通过参数化草绘绘制轴承的内外环基准轮廓，以旋转特征生成轴承的主体环形基体，再逐步完成各功能结构的细节建模。模型主体采用金属质感的合金钢材质渲染，表面做了高精度的抛光金属质感处理，还原了工业精密轴承的金属光泽与机加工纹理，轴承内侧的轴瓦接触区域做了差异化的材质区分，呈现出适配润滑介质附着的衬层质感，各安装孔、定位销孔、油路接口的细节都做了精准还原，孔位的倒角、安装面的平面度细节都通过建模特征完整呈现，没有出现结构缺失或特征简化过度的问题。在结构设计上，该动压径向轴承设置了多组周向分布的安装定位柱，用于轴承在燃气轮机机座上的精准固定，基体上预留的多组油路通孔与油腔结构，完全匹配动压轴承形成流体润滑膜的功能需求，能够在轴颈高速旋转时，带动润滑介质进入楔形间隙形成承载油膜，实现径向载荷的平稳承载。建模过程中对轴承的各部分配合尺寸做了参数化约束，保证各安装结构的位置度、同轴度符合机械设计的公差要求，渲染阶段采用了工作室级别的光照设置，通过多角度的柔光与硬光结合，突出轴承金属表面的反光特性与结构棱角，清晰展现各功能结构的分布与形态，整体模型完整还原了动压径向轴承的真实结构特征，可用于燃气轮机相关的结构装配演示、润滑原理仿真展示以及机械设计教学场景使用，能够直观呈现动压径向轴承的内部构造与外部安装接口特征，帮助理解流体动压润滑轴承的工作原理与结构设计要点。
