太阳能空气冷凝集水装置设计

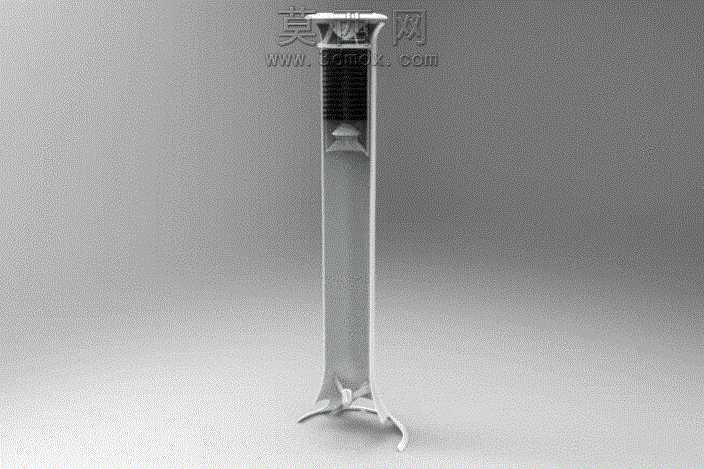

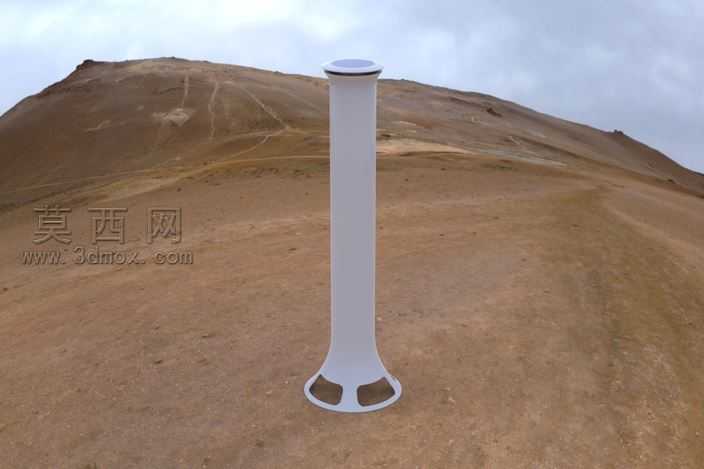

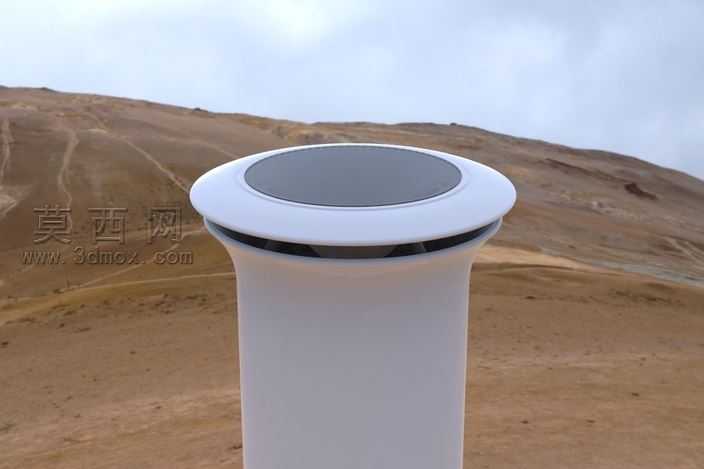

本作品为太阳能驱动的空气冷凝集水装置，整体采用立式修长柱体结构建模，在三维建模过程中，首先对装置的核心功能分区进行了模块化拆分：底部为三角支撑式落地结构，建模时通过曲面放样命令生成带流线型弧度的支撑脚，三个支撑脚均匀分布形成稳定的承托结构，同时预留了冷凝水导出的流道接口，建模过程中对支撑脚的过渡曲面做了曲率连续处理，避免渲染时出现生硬的棱角折痕。中部为长直圆柱型的空气流道主体，建模时采用薄壁拉伸命令生成中空柱体结构，内壁设置了螺旋状的导流纹路，用于引导上升暖空气与冷凝壁面充分接触，柱体外壁做了哑光磨砂的材质处理，模拟可回收环保塑料的质感，材质参数调整时将粗糙度设置为0.6，反射率调低至0.1，还原环保塑料低反光、温润的视觉效果。顶部为空气导入与冷凝核心模块，建模时在柱体顶端设置了格栅状进风口，内部嵌套了太阳能供电的微型风扇组件，风扇叶片采用曲面扫描命令生成，叶片角度经过参数化调整，匹配低转速下的大流量送风需求，顶部的冷凝换热片采用阵列命令生成密集的薄片状结构，材质赋予高导热的金属质感参数，同时调整金属度为0.8，粗糙度为0.2，模拟铝合金换热片的冷冽金属质感。渲染阶段采用了影棚级的灰度渐变背景，搭配顶光加侧补光的布光方案，突出装置修长的立式轮廓，同时通过光影对比凸显柱体表面的细微材质纹理与结构层次。设计思路上，该装置依托自然对流原理，通过太阳能风扇驱动地面附近的暖湿空气沿长柱体上升，暖空气在上升过程中与温度较低的柱体内壁接触冷凝，凝结的水珠沿内壁导流纹路汇集到底部的集水结构中，最终通过导水管排出收集，整套装置绝大多数零部件均采用可回收塑料制作，兼顾了集水效率与环保属性，建模过程中对各部件的装配公差做了预留，确保结构的可实现性，同时通过参数化建模方式方便后续调整柱体高度、风扇功率等参数，适配不同湿度、不同温度的使用场景。
