元素设计[终极技能]

更多的指导与长途旅行之后我们自豪地介绍了这种终极设计为您的评论。

我真的很想感谢我的团队成员的帮助，使这种模式的最佳。要使 GE 喷气发动机支架的完美设计，我和我的大学朋友作为工作"元素设计团队"。添衣 20 款车型在设计后最后我们在所有 4 加载条件给我们最佳的设计与大规模减少了 72%和维护的结果。

我希望这一模式将最好的解决办法因为"等级"的辉煌用法接口 2 及 5 附近的。这两个真的凹口式转移更多的孔接口上的应力集中。

所有都获得的结果 0.08 英寸细网格 （非常准确的结果） 模拟使用 solidworks。

边界条件：
除了接口 1 的所有接口被都考虑作为固定以"无限地僵硬"螺栓的参考。并在垂直方向逮捕了螺栓头部表面的接触面积的接口 2 小时倾 5

**************************************************************************************

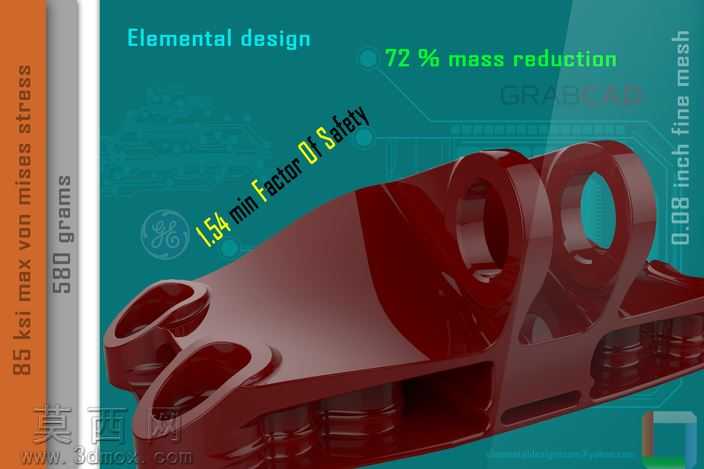

大规模减少的百分比： 72%

* * * 原始3D模型 * * * 元素设计

Mass___ 4.52 lb___1.279 磅
网格元素 size___ 0.08 inch___0.08 英寸

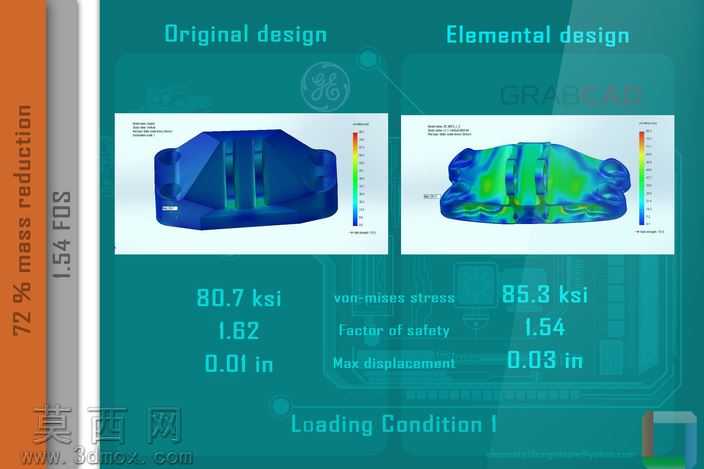

加载条件 1 ___ 80.7ksi___ 85.3ksi

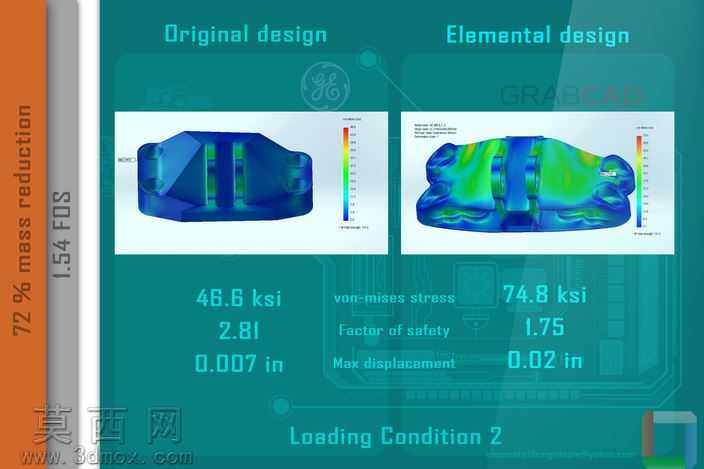

加载条件 2 ___ 46.8 ksi___74.8 ksi

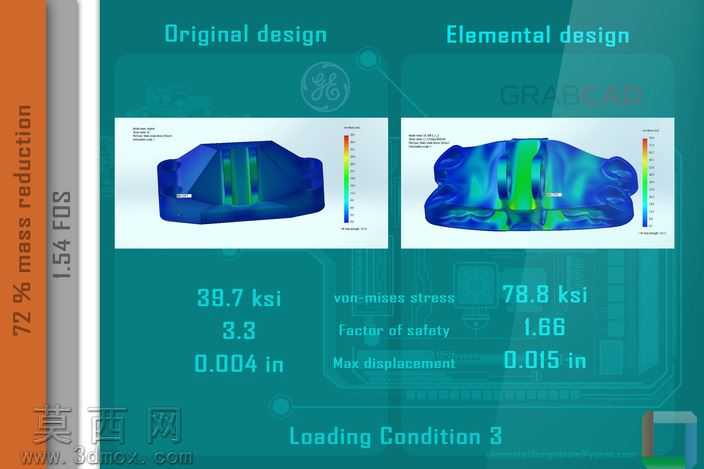

加载条件 3 ___ 39.7 ksi___78.8 ksi

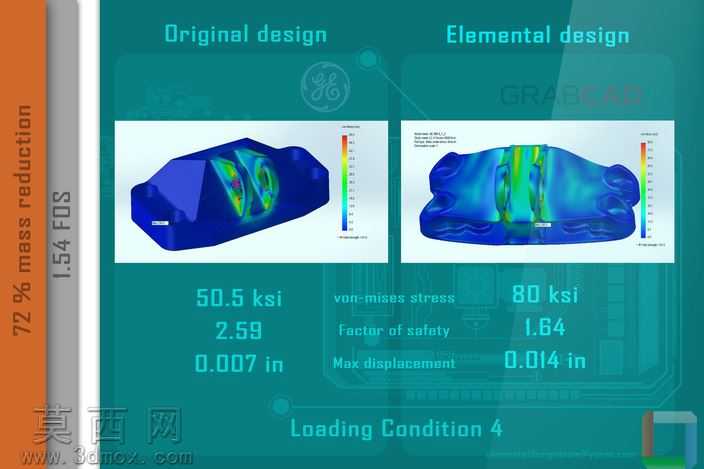

加载条件 4 ___ 50.5 ksi___80 ksi

最低 FOS___1.62 1.54 ___

报告的3D模型：
3D 3D模型 [步骤] 详细的报告在这里是可用的：
http:///library/elemental-design-ultimate-1/files/Step file with report.rar

所附的报告清楚地解释凹槽和简要模拟报表和我们的建议的重要性。所以请不要忘记检查该 pdf 报告。

提前谢谢你喜欢的和宝贵的意见。

问候，
元素的设计团队。
