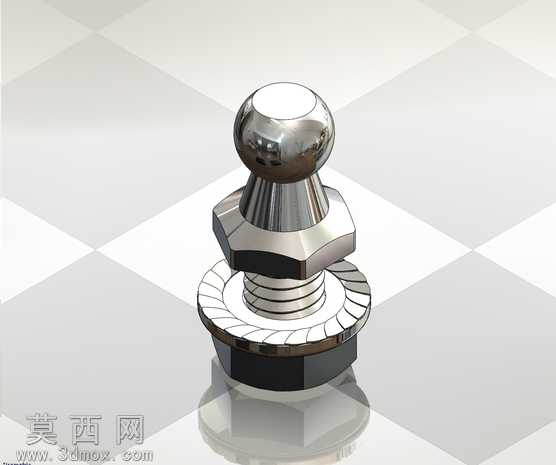

带锯齿锁紧螺母的10毫米球螺柱组件

本作品为10毫米规格球螺柱配套锯齿锁紧螺母的组合连接件三维建模成果，建模过程以工业常用紧固件实际尺寸参数为基准，首先在三维建模环境中绘制球头部分的回转截面轮廓，通过回转特征生成顶部光滑球面结构，保证球面的圆弧度与尺寸精度符合通用球头连接件的装配公差要求，球面与下方螺柱杆身的过渡位置做了平滑圆角处理，避免应力集中问题。螺柱杆身部分采用螺旋扫描特征生成标准外螺纹结构，螺纹牙型、螺距参数匹配10毫米规格公制螺纹标准，确保螺纹部分的可装配性。配套的六角螺母部分先通过拉伸特征生成六角基体，再通过螺旋扫描生成适配的内螺纹结构，螺母下方配套的锯齿锁紧垫圈，通过阵列特征生成周向均匀分布的锯齿锁止结构，锯齿的倾斜角度经过合理设计，可在装配后通过齿面咬合起到防松止退的作用。材质渲染阶段，为整套组件赋予金属镀铬材质效果，调整材质的反射率、粗糙度参数，模拟金属零件表面的高光反射与细微磨砂质感，同时在场景中添加柔和的环境光与定向补光，通过光影效果突出零件的轮廓层次与结构细节，球面部分的环境反射效果经过反复调试，还原镀铬金属球头的镜面质感，螺纹牙型的细微结构、锯齿垫圈的齿形细节都通过渲染参数调整清晰展现。设计思路上围绕紧固件的实际使用场景展开，整套组件结构完整，既包含球头连接端的活动铰接适配结构，又包含锯齿锁紧的防松结构，可直接用于需要球头铰接同时需要防松锁紧的机械装配场景，建模过程中所有特征均采用参数化设计方式，各部分尺寸可根据实际装配需求快速调整修改，模型的几何拓扑结构规整，无多余碎面与破面问题，可直接导入各类工程仿真、装配模拟软件中使用，各零件之间的配合间隙经过合理设置，符合实际机械装配的公差要求，能够直观展现该类球螺柱锁紧组件的装配关系与结构特点。
