盘类组件装配结构工程设计方案

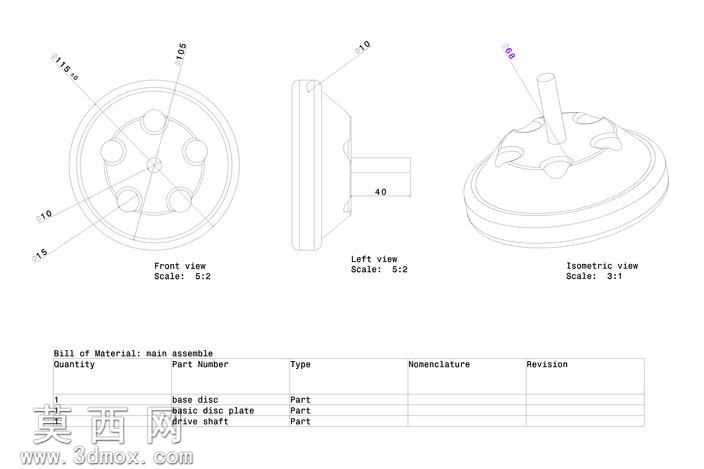

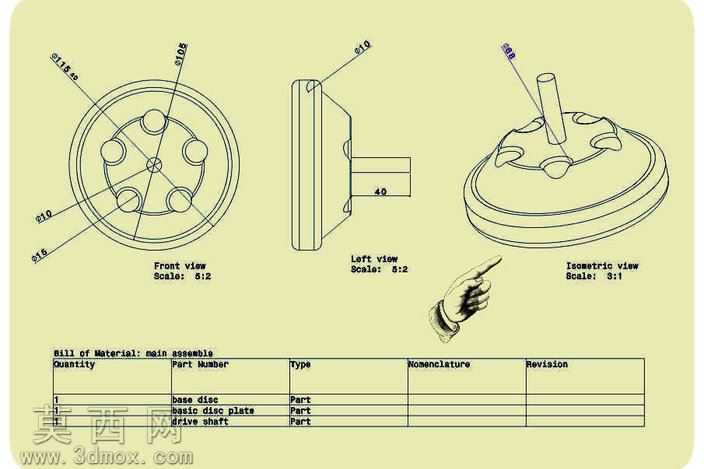

本套装配设计采用三维建模软件完成全流程构建，首先围绕盘类基座零件开展基础建模，通过旋转凸台命令生成基座的圆盘主体结构，在基座端面均匀排布五个圆形凸台与对应凹槽结构，严格按照图纸标注的尺寸参数控制各特征的位置精度，其中基座外圆直径、凸台分布圆直径、中心轴孔直径等关键尺寸均严格遵循设计规范，保证各特征的同轴度与位置度公差要求。基座侧板零件采用拉伸命令生成板状主体，在侧板与基座的连接位置设计对应的贴合面与定位结构，侧板伸出端的轴段长度与直径参数经过反复校核，确保与基座装配后无干涉问题。驱动轴零件采用阶梯轴结构设计，通过多段拉伸生成不同直径的轴段，轴端与基座中心孔采用间隙配合设计，保证装配后轴件可顺畅转动。建模完成后切换至工程图模块，按照机械制图标准生成三视图布局，主视图采用全剖视表达基座内部的孔位与凸台分布结构，左视图重点表达侧板与基座的连接形态以及伸出轴段的尺寸，等轴测视图以3:1的放大比例展示装配完成后的整体立体形态，清晰呈现各零件的装配位置关系。在工程图中添加完整的尺寸标注，涵盖各零件的外形尺寸、配合尺寸、定位尺寸，所有尺寸标注均符合机械制图的公差要求，同时在图纸下方配置规范的零件明细表，依次列明基座、基座侧板、驱动轴三个零件的类型、名称信息，方便生产加工过程中的物料核对与工艺编排。材质配置方面，基座与侧板采用硬质工程塑料材质，通过调整材质的粗糙度与反光参数模拟哑光塑料的真实质感，驱动轴采用不锈钢材质，设置金属特有的高光反射与磨砂纹理，区分不同零件的材质属性。装配过程中采用自下而上的装配思路，先完成单个零件的建模与精度校验，再依次导入装配环境，通过同轴心、重合、距离等配合命令完成各零件的定位装配，全程进行干涉检查，确保各零件装配后无重叠、无卡滞，装配关系完全符合设计预期。
