工业防护型数显控制仪表外观结构设计

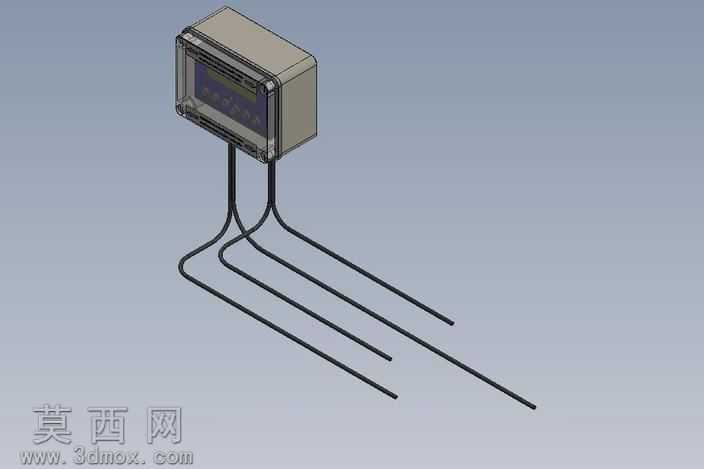

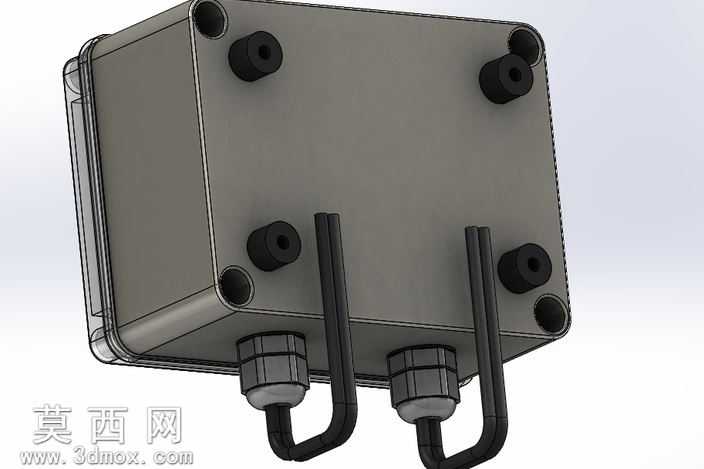

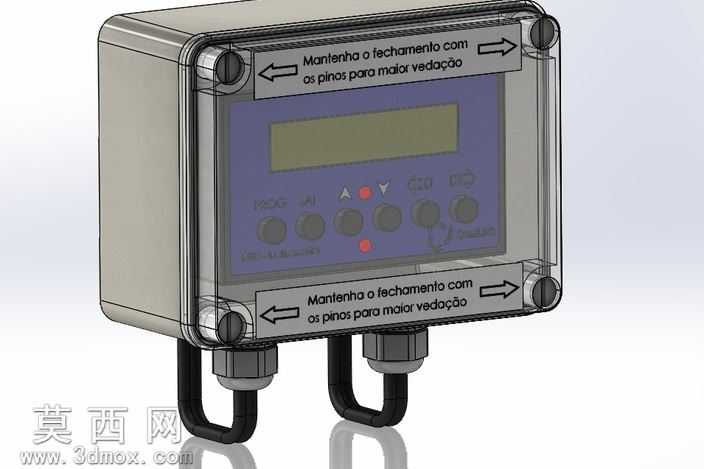

本作品为工业防护型数显控制仪表的三维设计模型，建模过程依托SolidWorks平台完成，采用自顶向下的设计思路，先完成整体壳体的轮廓搭建，再逐步拆分内部安装位、外部操作区、接线端口等细分结构，保证各部件的装配公差符合工业产品的设计规范。模型渲染阶段采用半透明材质表现上盖的透明防护层，清晰展现内部操作面板与显示屏的布局，壳体主体采用哑光工程塑料材质，还原工业仪表常用的耐冲击外壳质感，接线端口处的防水接头采用深色橡胶质感材质，底部线缆做了自然弯曲的形态处理，搭配反光地面的渲染效果，完整呈现产品的真实外观状态。结构设计上，外壳采用上下扣合的密封结构，上下盖四角设置螺丝锁紧位，模型表面标注的提示文字明确了锁紧操作要求，保证壳体的密封防护性能，适配工业现场多尘、潮湿的使用环境；正面区域设置嵌入式液晶显示屏，下方排布多枚操作按键与状态指示灯，按键做了凸起的圆弧造型，方便操作人员佩戴防护手套时进行操作，指示灯采用红、黑等区分色，清晰标识不同的工作状态；壳体底部设置两个向下的防水接线接头，线缆通过接头接入仪表内部，接头处做了阶梯密封结构，避免液体、粉尘从接线位置进入壳体内部。整体设计兼顾了工业场景的防护需求与操作便利性，外观造型规整，安装固定位预留合理，可直接用于同类工业仪表的结构参考、外观方案验证，模型的各部件均做了参数化建模处理，可根据实际需求调整壳体尺寸、按键布局、接线口数量，适配不同的功能参数要求。
