带室轮工艺小车d240旋转支架结构

　　在车间物料转运、工位器具配送、重型工装移位这类日常生产场景里，脚轮作为移动载体的核心行走部件，其支架的结构强度、回转灵活性直接决定了整台工艺小车的使用体验与服役寿命。这款适配d240mm规格室轮的旋转支架，是针对重载工艺台车的行走需求开发的配套结构，日常应用中常配套在总装线旁的工具转运车、重型物料配送台车、机加工车间的工件周转小车上，单轮额定承载覆盖车间常见的1-2t级工位转运需求，能适配车间环氧地坪、硬化水泥地面甚至局部有焊渣、铁屑的粗糙作业面。

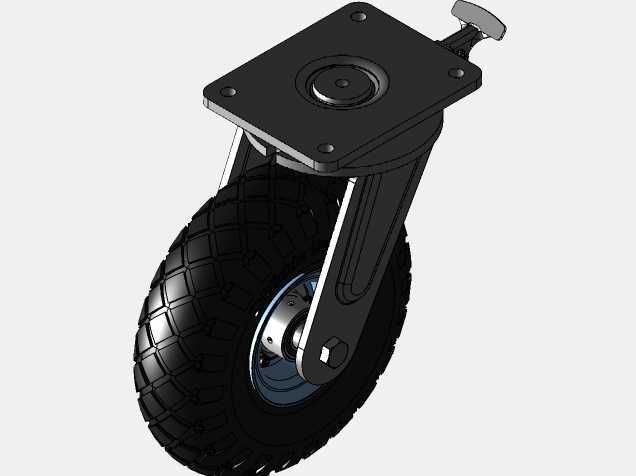

　　从结构功能来看，这款旋转支架采用上下分体式回转设计，顶部的安装法兰板为平板式结构，板面预留四个对称分布的安装螺栓孔，可直接通过螺栓与工艺小车的底部承载梁连接，安装面平面度公差控制在0.2mm以内，避免安装后出现支架偏载导致的轮体磨损不均问题。中部的回转支承结构采用大直径回转接触面，相比普通轻型脚轮的小直径铆钉回转结构，重载下的抗倾覆能力提升明显，当小车经过车间地面的伸缩缝、小坡度坡道或者局部障碍物时，回转结构不会出现卡滞、偏摆的问题，转向时的阻力也更小，操作人员推行重载台车时不需要施加过大的转向力，能降低一线操作工人的劳动强度。支架的轮叉部分采用双侧支撑的臂式结构，轮轴安装位置做了加厚处理，轮轴与轮叉之间采用耐磨衬套配合，长期重载滚动下不会出现轮轴孔磨损失圆的问题，轮体侧方预留的制动结构安装位，可根据实际使用需求配套定向锁、全刹结构，满足工位停靠时的防溜车需求，尤其是在有轻微坡度的车间通道内，带制动的支架结构能避免台车意外滑移引发的安全隐患。

　　设计过程中，首先针对工艺小车的实际使用工况做了载荷边界校核，轮叉部分的受力按照1.5倍额定承载做了静力学仿真，确保在过障碍时的冲击载荷下，轮叉不会出现塑性变形；回转部分的摩擦副采用了自润滑的接触面设计，日常使用中不需要频繁加注润滑脂，就能保证长期转向灵活，减少运维保养的工作量。支架的外形尺寸方面，总安装高度适配d240mm轮体的滚动半径，安装法兰的尺寸与常见的重型工艺台车底部梁间距匹配，不需要对现有台车的底部结构做额外改造就能直接替换安装，轮体安装后的回转半径控制在合理范围内，小车转向时不会出现轮体与车架底部的干涉问题，哪怕是在狭窄的车间通道内做原地转向，也能灵活完成动作。

　　从实际选型适配的角度来说，这款支架适配的室轮本身采用深花纹橡胶胎面，滚动时的减震效果好，能减少转运过程中对精密加工工件的震动冲击，支架的黄色涂装做了防锈处理，适合车间内多油污、多切削液的作业环境，长期使用不会出现涂层脱落、基体锈蚀的问题。在做三维建模时，结构细节还原了实际生产中的焊接坡口、安装孔倒角、轮轴的防松结构等工艺细节，不管是做新台车的结构设计时直接调用选型，还是对现有老旧台车的脚轮支架做替换改造的结构验证，都能直接参考模型的安装尺寸做匹配，避免出现安装孔位不对、高度不匹配导致的返工问题。另外支架上预留的挡屑板安装位，能在轮体前方加装挡屑结构，防止车间地面的铁屑、焊渣等杂物卡入轮体与支架的间隙中，避免轮体卡滞无法滚动的问题，进一步提升了结构在复杂车间环境下的适应能力。
