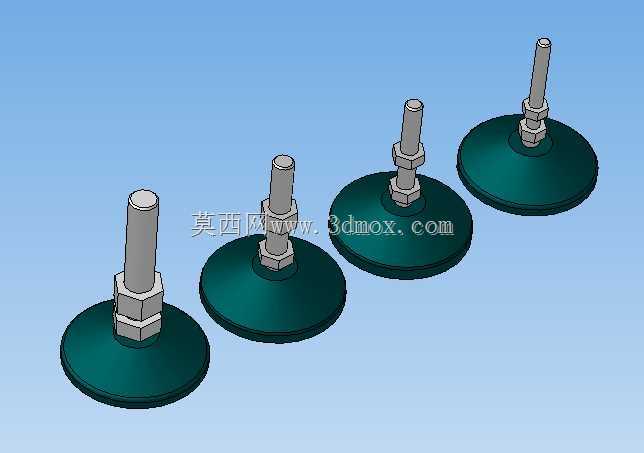

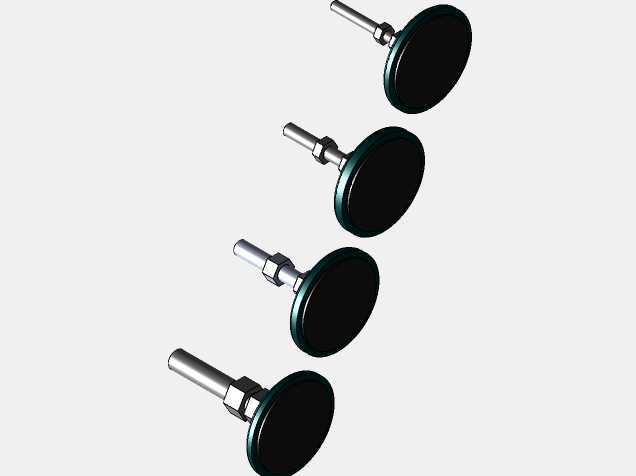

带橡胶减震结构的可调高度支撑脚

　　在各类工业生产设备、输送线体、检测台架的安装部署场景中，地面平整度偏差带来的设备水平度问题一直是现场安装调试阶段的常见痛点，这类带橡胶减震结构的可调高度支撑脚，正是针对这类场景开发的通用支撑部件。不同于固定式支撑脚无法适配地面高差的缺陷，这款支撑件通过螺杆与锁紧螺母的配合结构，可在一定行程范围内自由调整支撑高度，单支支撑脚的调节行程覆盖常规车间地面30mm以内的平整度偏差范围，安装时无需额外对地面进行打磨找平，仅通过旋转调节螺杆即可快速将设备台面调整至水平状态，调整到位后拧紧上下两个锁紧螺母，即可锁死当前支撑高度，避免设备运行过程中因振动导致螺杆回转、支撑高度发生偏移。

　　底座部分采用大直径圆盘式橡胶结构，相较于金属硬接触底座，橡胶材质一方面可以增大与地面的接触摩擦力，避免设备受水平外力作用时出现滑移移位，另一方面可以吸收设备运行过程中产生的中高频振动，阻断振动向地面传递的路径，尤其适合小型电机、输送线驱动端、精密检测台这类对振动隔离有一定要求的设备使用，可有效降低振动传导带来的紧固件松动、检测精度偏差等问题。橡胶底座与金属螺杆的嵌合部位做了防脱出结构设计，螺杆下端嵌入橡胶底座内部的金属嵌件中，避免大载荷支撑时螺杆从橡胶底座中拔出，整体承载能力可满足单支500kg以内的静载荷支撑需求，适配多数轻型工业设备、工装台架的支撑载荷要求。

　　从安装边界来看，这类支撑脚的螺杆采用标准公制外螺纹，可直接拧入设备底部预设的螺纹安装孔中，无需额外配置连接法兰，安装时仅需在设备底部框架上加工对应规格的螺纹孔即可完成装配，也可根据安装需求搭配法兰连接板，适配无预设螺纹孔的方管、铝型材框架安装场景。底座的大直径圆盘设计可有效降低支撑面对地面的压强，即使在环氧地坪、地砖这类硬度相对较低的地面使用，也不会出现底座压痕、地面破损的问题，同时橡胶材质具备一定的耐油、耐弱酸腐蚀性能，可适配普通机加工车间、装配车间的地面环境，无需担心日常少量切削液、润滑油滴落导致底座橡胶过早老化失效。

　　在结构设计层面，这款支撑脚的调节螺杆采用六角配合段设计，调整高度时可使用开口扳手卡住六角部位旋转螺杆，相比光杆螺杆更便于施加扭矩，尤其是在设备已经落位、需要微调高度的场景下，无需抬升设备即可完成高度调整，大幅降低现场调试的操作难度。上下两个锁紧螺母分别贴合设备安装面与橡胶底座顶面，锁紧后可形成双重锁止结构，即使设备长期运行产生持续振动，螺母也不易出现松退，支撑高度的稳定性远优于单螺母锁止的同类产品。不同长度规格的螺杆可适配不同的高度调节需求，现场选型时可根据设备底部离地面的预留高度、需要的调节余量选择对应螺杆长度的型号，避免螺杆过长导致调节后下端突出底座、或是螺杆过短导致调节行程不足无法找平的问题。

　　这类支撑件的实际应用场景覆盖范围极广，从轻型皮带输送机的机架支撑、小型自动化装配设备的机脚固定，到车间内的工具工作台、物料存放架的水平调整，都可以使用这类支撑脚完成安装固定，相比传统的固定式垫铁，它的安装调试效率更高，减震防滑性能更好，同时不需要对地面做预埋或打孔固定，设备移位时可直接整体搬运，不会在地面留下安装孔洞，非常适合需要频繁调整布局的柔性生产车间使用。在三维建模过程中，这类通用支撑件通常会做成参数化模型，建模时可将螺杆长度、底座直径、螺纹规格设置为可变参数，方便不同项目选型时直接调整参数生成对应规格的模型，无需重复建模，同时建模时需要准确还原螺杆与橡胶底座的配合位置、锁紧螺母的行程范围，避免装配时出现模型干涉、调节行程与实际产品不符的问题，尤其是在做设备整体装配仿真时，支撑脚的安装孔位、调节范围需要与实际选型的产品参数完全匹配，才能保证后续现场安装时不会出现无法装配、高度调节量不足的问题。
