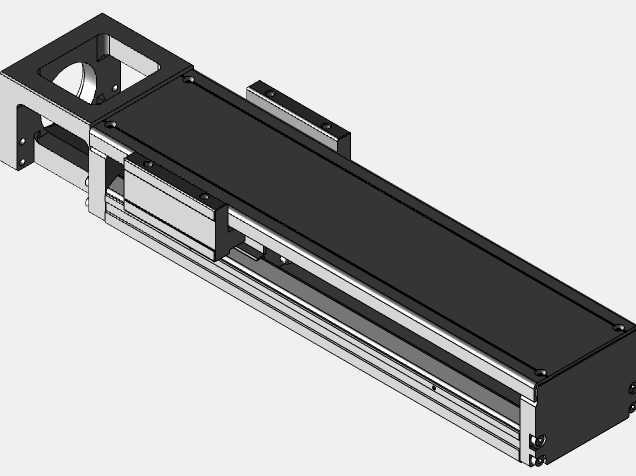

伺服电机配套滚珠丝杠直线驱动模组

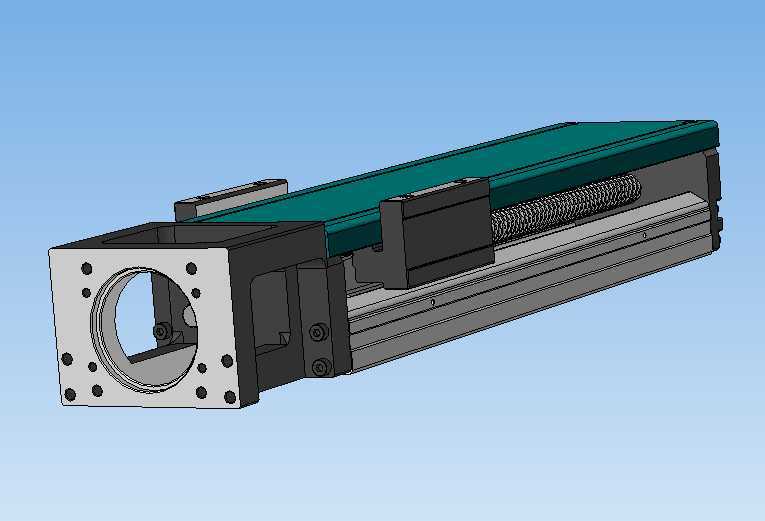

　　这款直线驱动结构是自动化产线里非常常见的线性执行单元，核心是通过伺服电机的旋转输出，经内置滚珠丝杠副将回转运动转化为滑座的精准直线往复动作，在3C电子装配、光伏组件输送、包装机械送料、小型机床进给轴这类需要精准位置控制的场景里应用极广。从结构设计来看，模组主体采用挤压铝型材作为基座，型材本身自带安装槽道，既可以作为丝杠、导轨的安装基准，也能直接通过槽道搭配T型螺栓完成整模组在设备机架上的固定，不需要额外加工复杂的安装底座，能大幅缩短设备组装的配做周期。驱动端的法兰安装位直接适配标准伺服电机的安装止口与螺栓孔位，电机输出轴通过联轴器和滚珠丝杠直连，省去了额外的同步带或者齿轮减速结构，传动背隙可以控制在极小范围内，

　　重复定位精度能满足绝大多数中高端自动化设备的进给要求。滑座部分采用双直线导轨副承载，导轨内嵌在铝型材基座的加工基准面上，滑座和丝杠螺母采用刚性连接，滑座表面预留了成组的螺纹安装孔，不管是搭载气动夹爪、真空吸盘还是检测探头、工装夹具，都可以直接通过螺栓锁紧，不需要额外做转接板的配钻加工。设计时特意将丝杠、导轨的润滑注油孔预留到了模组侧面，日常维护时不需要拆解滑座的防尘结构，就能直接完成润滑脂的加注，降低产线运维的工作量。安装边界方面，这类模组的截面尺寸属于通用中负载规格，宽度方向的安装孔距适配市面上多数标准型材机架的安装间距，长度方向可以根据实际行程需求调整丝杠和型材的裁切长度，不需要修改两端的端盖、轴承座结构，模块化程度很高。

　　两端的端盖内部集成了丝杠的支撑轴承，固定端采用成对角接触球轴承承受轴向载荷，支撑端采用深沟球轴承做径向定位，能抵消丝杠高速往复运动时的轴向窜动，同时在滑座行程的两端预留了限位开关的安装槽位，可以搭配光电或者机械式限位开关，防止滑座超程运行造成机械碰撞。滑座两侧还预留了柔性防尘罩的安装卡扣，在有粉尘、切削液飞溅的加工场景里，可以加装折叠式防尘罩，避免杂质进入导轨和丝杠的滚道内部，延长核心传动部件的使用寿命。在实际选型搭配时，只需要根据负载重量、运行速度、定位精度要求匹配对应导程的滚珠丝杠和对应功率的伺服电机，就能快速完成整轴的传动方案搭建，不需要从零开始设计导轨安装基准、丝杠支撑结构，能大幅缩短结构设计的周期，

　　也能减少非标加工带来的精度误差。这类驱动模组相比传统的气缸直线驱动，位置控制精度更高，可以在行程范围内任意位置停留，速度调节范围更宽，也不需要搭配气源处理元件，在电控为主的自动化设备里适配性更强；相比齿轮齿条传动的直线轴，运行噪音更低，传动平稳性更好，适合短行程、中低负载的高精度直线传动场景。
