轻量化钢管车架底盘悬架动力总成结构

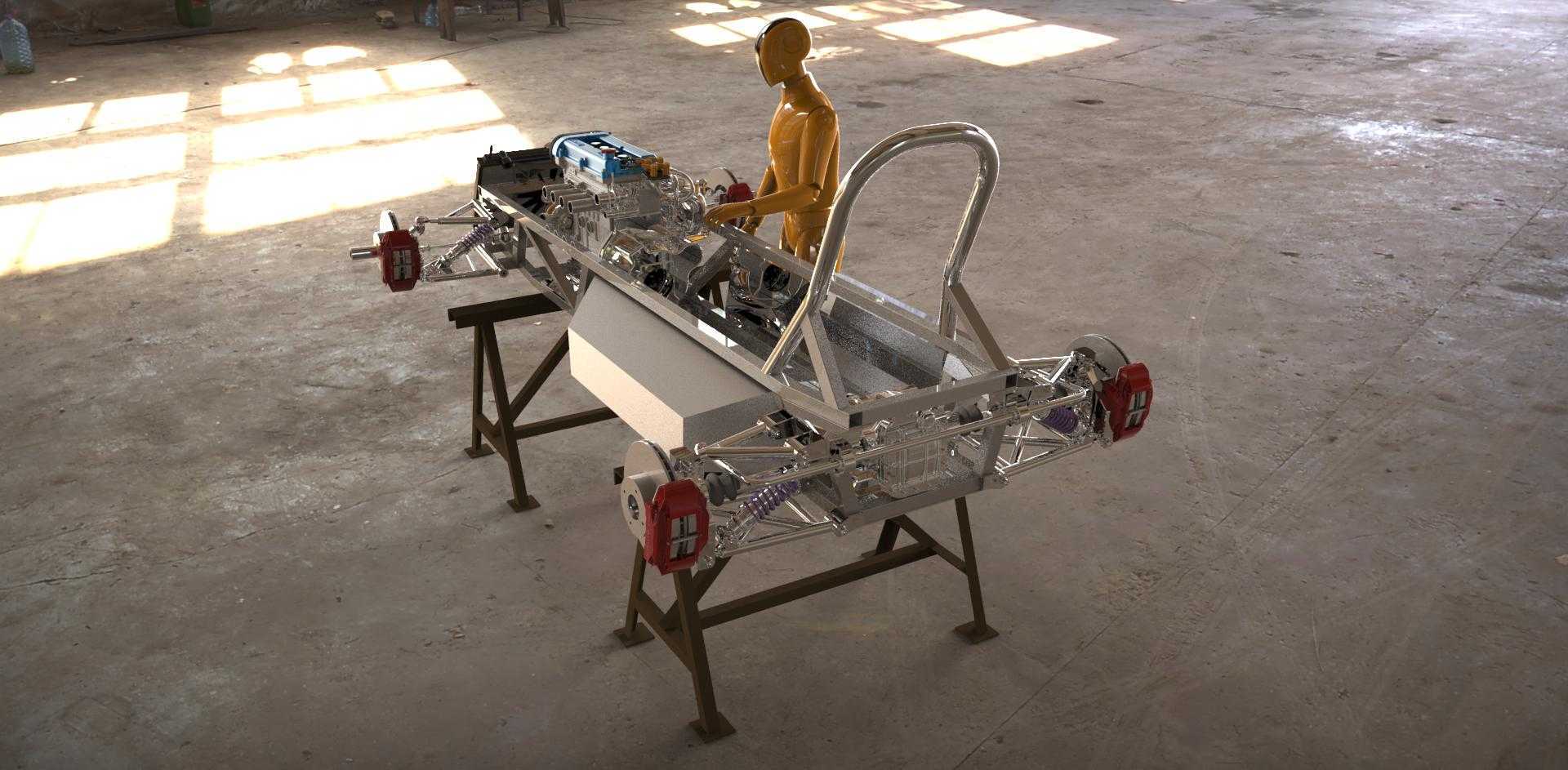

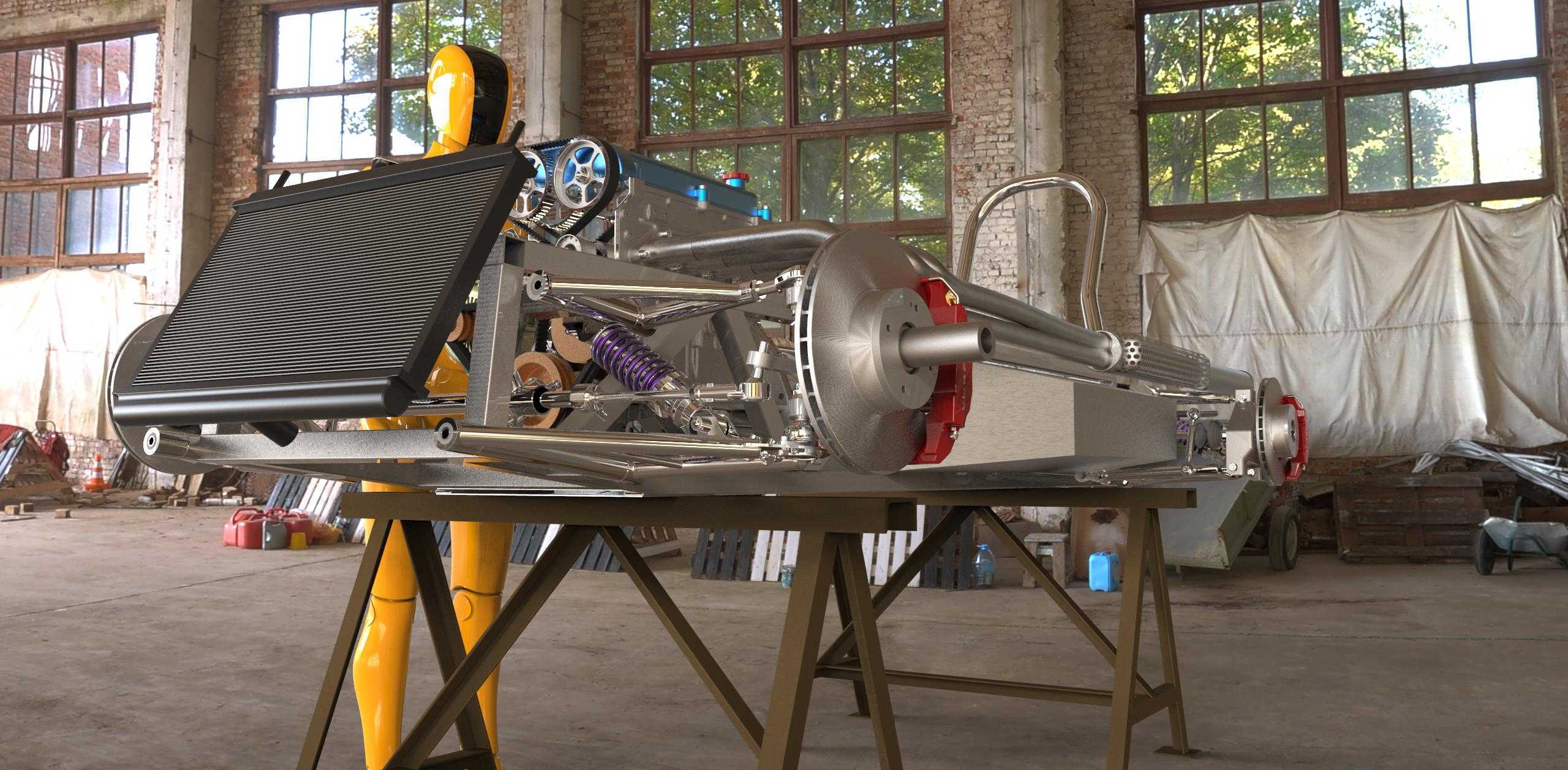

　　这套钢管桁架式底盘结构，主要面向小排量轻量化赛道跑车、业余改装赛车的开发验证场景，也可作为高校方程式赛车、自制休闲跑车的结构设计参考基底，核心用途是承载动力总成、悬架系统、转向机构与驾乘人员，传递路面冲击与动力输出载荷，为整车提供足够的扭转刚度与轻量化基础。从结构设计思路来看，整体采用空间钢管桁架布局，主承力管选用冷拔无缝钢管，通过三角桁架结构分散各向载荷，在保证抗扭刚度满足赛道激烈驾驶需求的前提下，尽可能削减非必要的管材冗余，控制整备质量。前悬架部分采用双叉臂独立悬架结构，上下控制臂均通过鱼眼轴承与转向节、车架安装座连接，螺旋弹簧搭配双向作用筒式减震器的布置形式，可根据赛道特性调整弹簧刚度与减震阻尼，

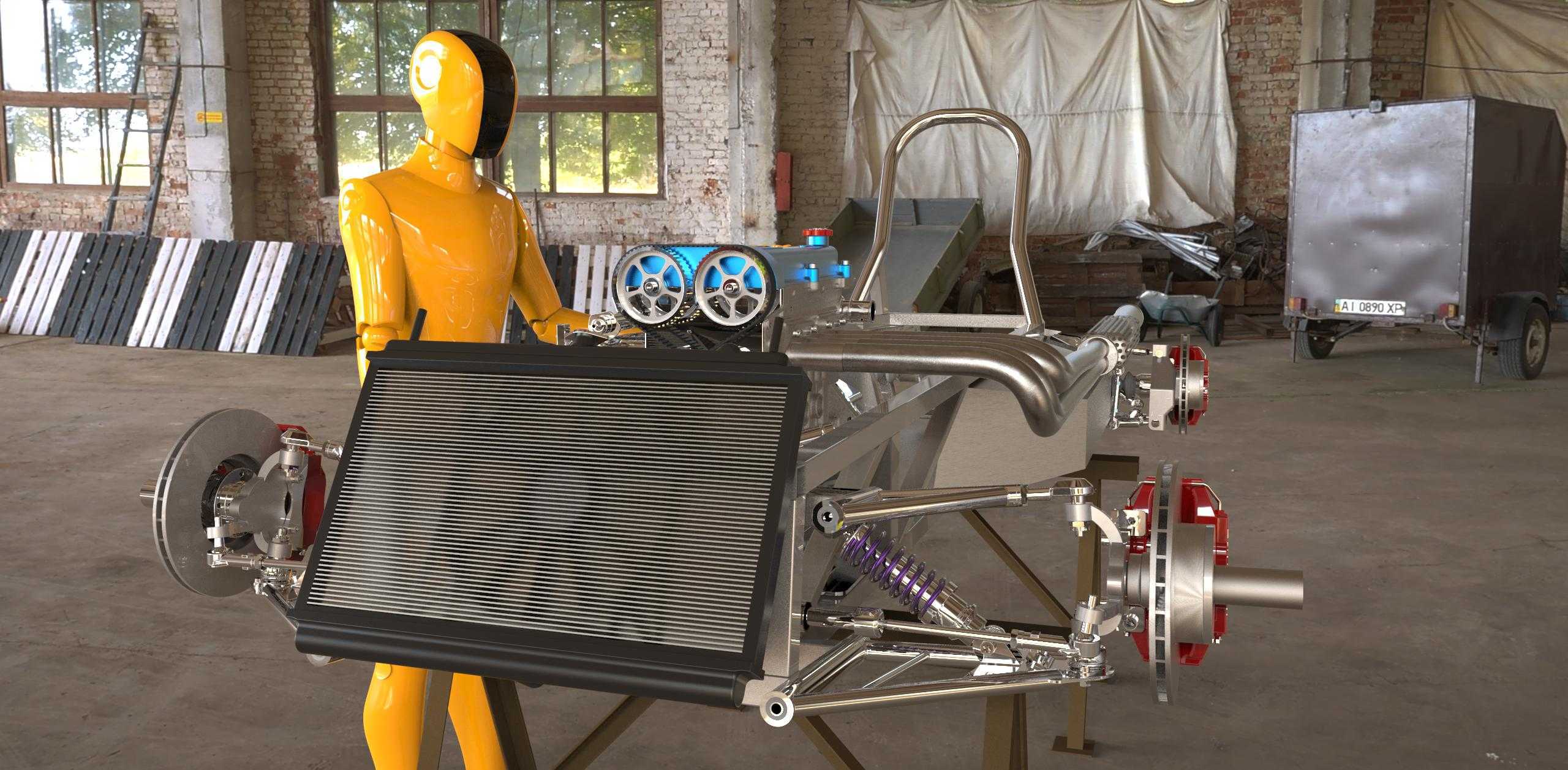

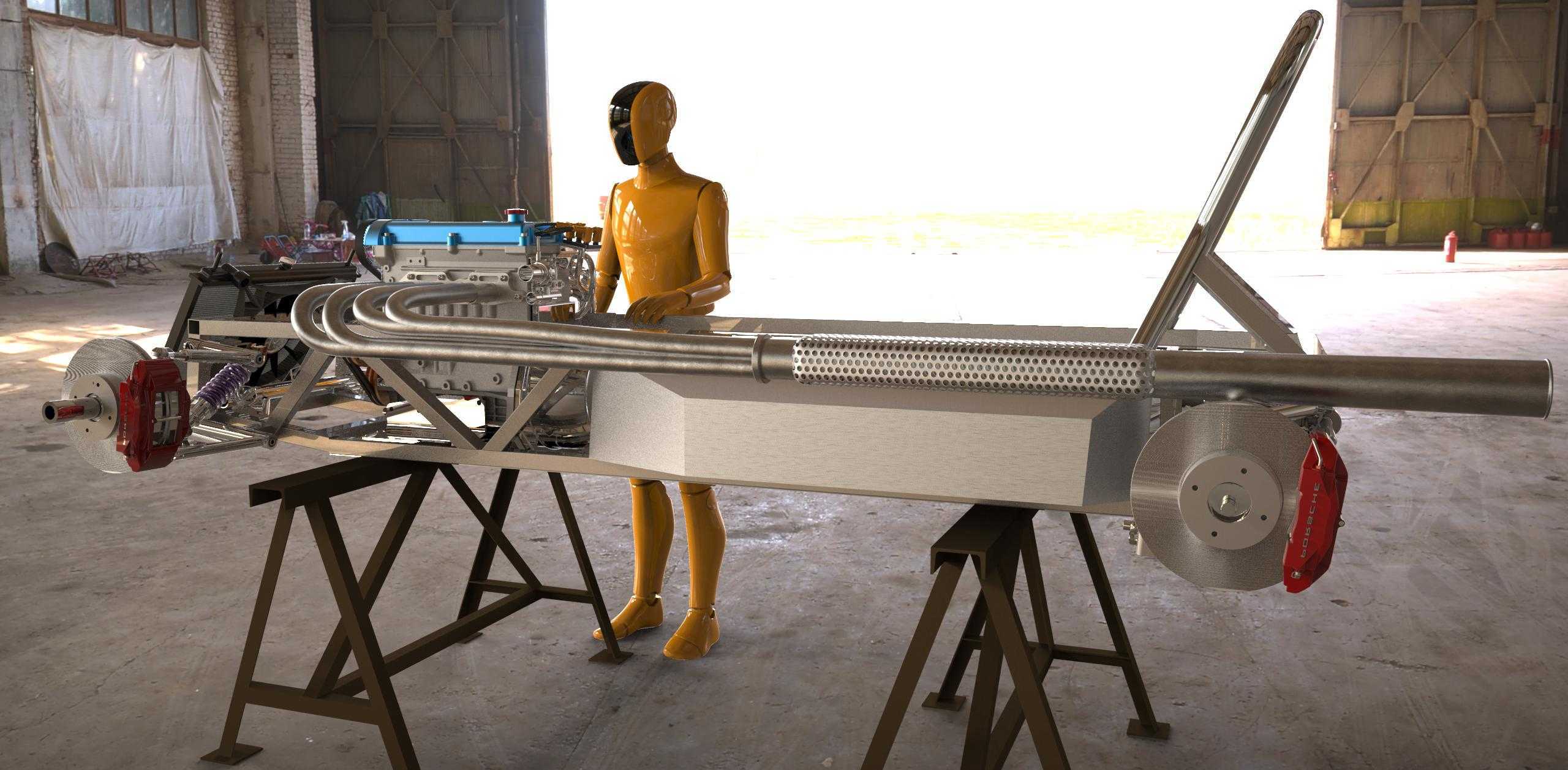

　　适配不同抓地力水平的轮胎与路面条件；制动系统采用大尺寸通风刹车盘搭配对向四活塞制动卡钳，卡钳安装位通过转接座固定在转向节上，预留了不同尺寸刹车盘的安装调整余量，可根据整车重量与制动需求匹配不同规格的制动组件。动力总成部分横置布置在驾驶舱后方的后副车架区域，匹配Zetec系列直列四缸发动机，安装机脚采用硬橡胶衬套结构，在隔绝发动机振动传递到车架的同时，保证激烈驾驶下动力总成的固定可靠性，避免大扭矩输出下的机脚移位；排气系统采用等长芭蕉头段设计，各缸排气歧管长度一致，可优化排气脉冲效应，提升发动机中高转速区间的充气效率，排气中段预留了三元催化与消音器的安装位，可根据上路或赛道使用需求调整排气配置。冷却系统采用单风扇前置散热器布局，

　　散热器安装在车头前部的迎风区域，通过上下水管与发动机水套连接，安装支架预留了一定的前后调整余量，可根据不同散热需求调整散热器的迎风角度与安装位置，匹配不同功率调校的发动机版本；散热管路采用耐高压橡胶水管搭配不锈钢卡箍固定，管路走向避开了悬架运动行程与转向机构的运动干涉区域，防止行驶过程中管路被运动部件磨损。转向系统采用齿轮齿条式转向机，固定在前悬架前部的车架横梁上，转向拉杆通过球头与转向节连接，转向比设定偏向赛道使用的直接转向特性，减少转向虚位，提升转向响应速度；转向柱采用可溃缩式结构，在发生正面碰撞时可通过溃缩吸收冲击能量，降低驾乘人员的碰撞伤害风险。车架的安装边界方面，整车轴距控制在2.3米至2.4米区间，前轮距1.45米左右，

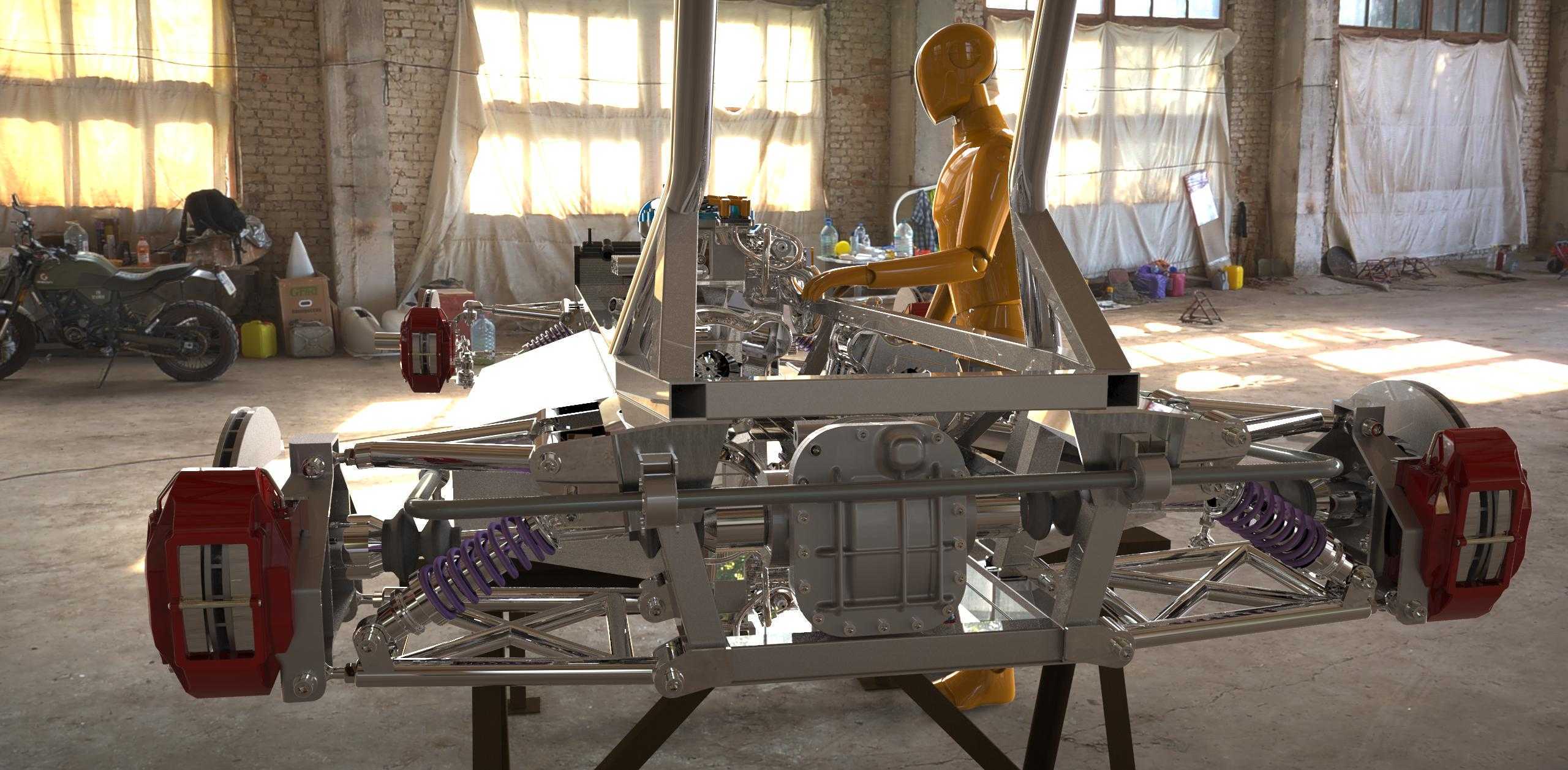

　　后轮距1.48米左右，车架底部预留了电池、燃油箱的安装固定位，驾驶舱区域预留了座椅安装滑轨、安全带固定点的安装孔位，可适配不同体型的驾乘人员与四点式、六点式赛车安全带的安装需求；车架后部预留了变速箱、差速器的安装支座，可匹配不同传动比的变速箱与限滑差速器，调整整车的动力输出特性。各部件的安装定位均通过三维坐标点精准控制，悬架硬点位置经过运动学仿真验证，保证车轮在上下跳动过程中前束、外倾角的变化量处于设计合理区间，避免轮胎异常磨损，提升轮胎接地抓地力；车架各焊接节点均采用满焊工艺处理，焊缝高度根据管材壁厚匹配，在主承力节点处增加了加强筋片，分散应力集中点，避免激烈驾驶下焊缝开裂的风险。
