立式压缩式Aie引擎结构三维建模作品

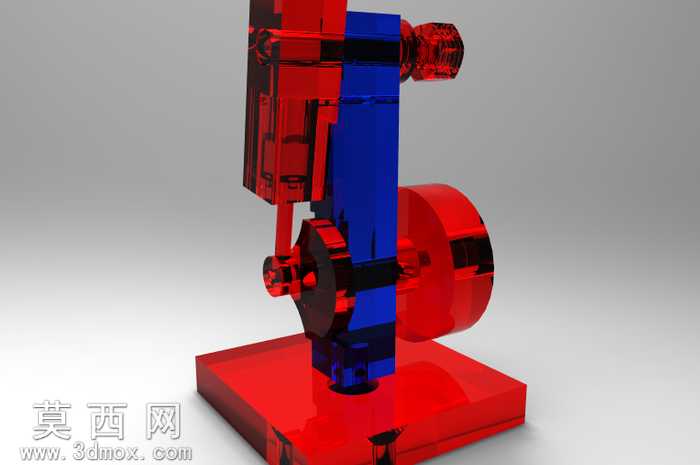

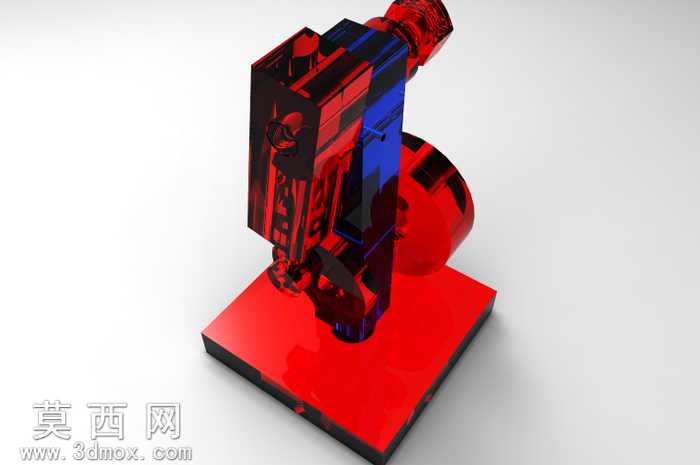

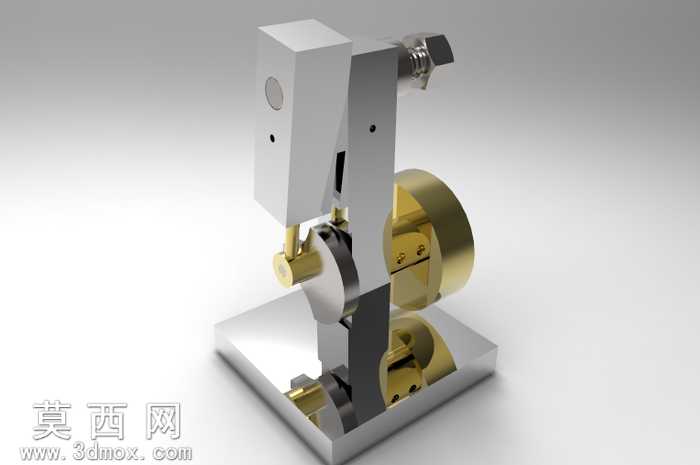

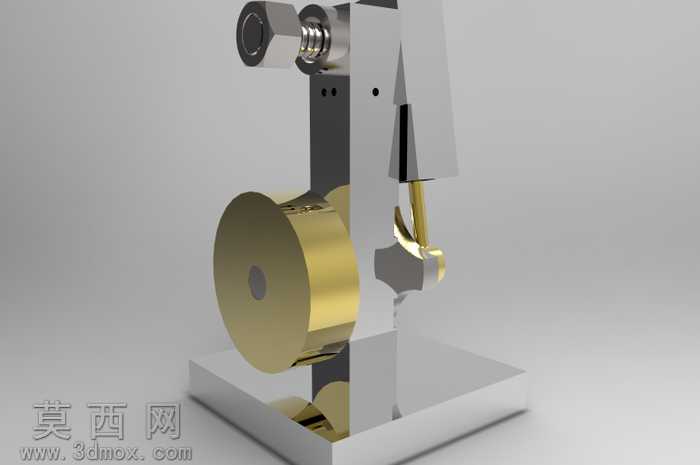

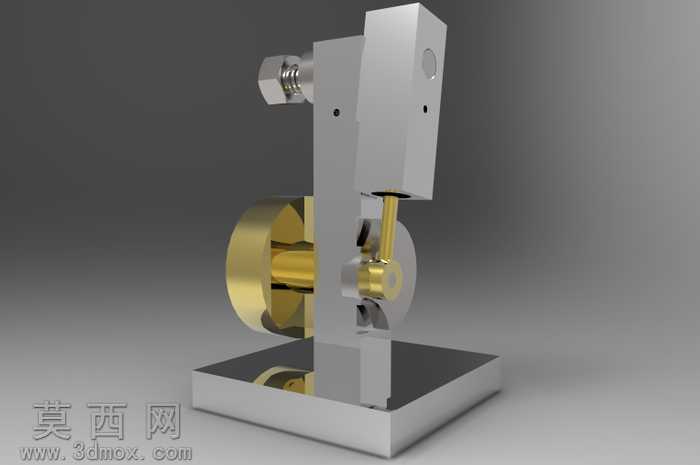

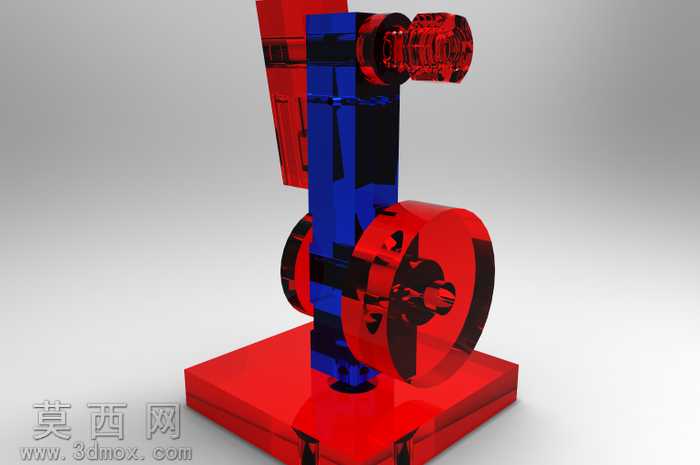

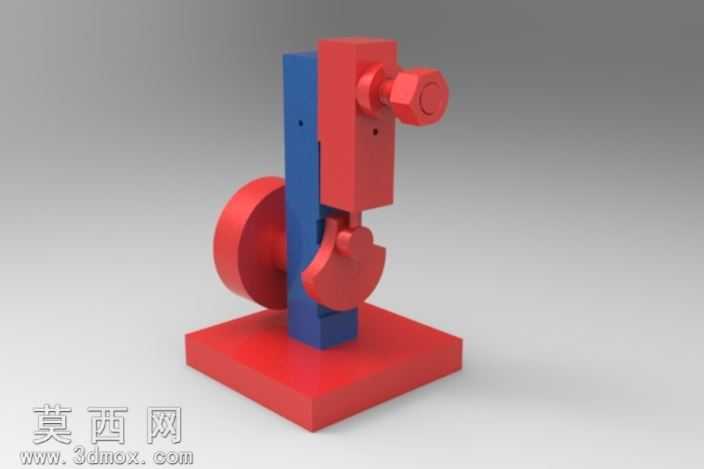

本作品为立式布局的压缩式Aie引擎三维建模成果，建模过程以机械动力装置的真实运行逻辑为核心依据，先完成整体装配基准的搭建，以方形安装底座作为所有部件的定位基准，保证后续装配的同轴度与位置精度符合机械设计规范。建模阶段首先构建立式支撑立柱结构，区分支撑段与功能安装段的尺寸边界，立柱上预留的装配孔位严格按照部件连接需求设计，保证后续活动部件的安装间隙合理，避免出现运动干涉问题。动力输入侧的轮盘部件建模时，重点还原轮盘与偏心传动结构的连接关系，轮盘的厚度、轴孔尺寸与传动销的位置经过反复校核，确保动力传递路径的合理性。核心压缩执行部件的建模，还原了滑块式往复运动结构的形态，执行端的弧形工作面与对应配合部件的曲面完全贴合，压缩行程的运动轨迹经过运动仿真验证，可完整模拟压缩作业的全过程。上部的动力调节与输出端结构，建模时还原了旋钮式调节结构与连接轴的装配关系，轴段的台阶设计、紧固件的安装位都按照通用机械连接标准设计，保证结构的可装配性。材质与渲染阶段，对不同功能部件做了明确的材质区分：支撑结构采用哑光蓝色工程塑料材质，还原非金属支撑件的质感；底座、传动轮、压缩执行部件、上部调节结构采用哑光红色金属烤漆材质，区分功能模块的同时，清晰展现各部件的轮廓边界；渲染时采用柔和的均匀布光，避免强反光遮挡结构细节，多角度渲染图可完整展现引擎的正面、侧面结构与装配关系，所有部件的倒角、圆角细节都做了精细化处理，既符合机械加工的工艺特征，也让模型整体视觉效果更贴近实物。整个建模过程遵循从基准到零件、从零件到装配的设计逻辑，每一个部件的尺寸都经过比例校核，装配完成后可直观展现该类压缩引擎的结构组成与运动原理，可作为机械原理教学、动力结构参考的数字化三维素材。
