机用彩色外观老虎钳三维结构设计

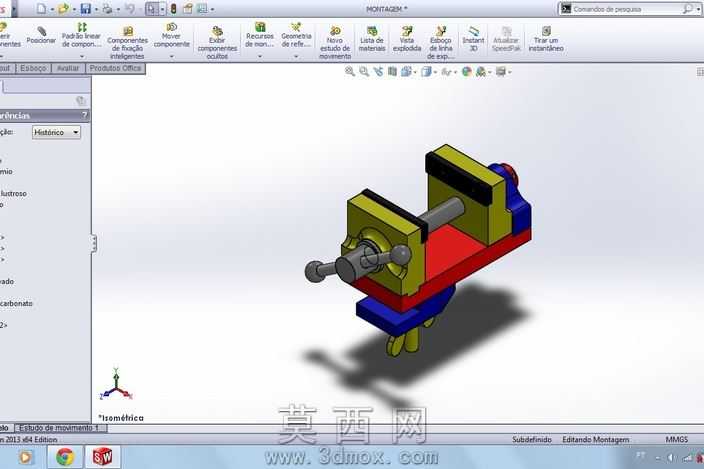

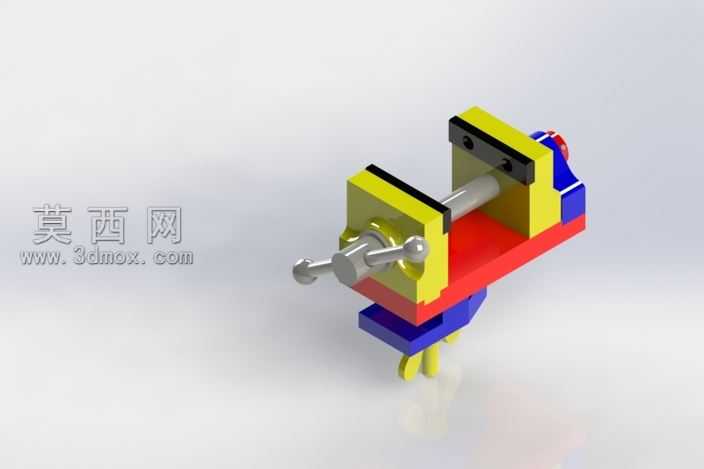

本作品为机用老虎钳的三维结构设计，全程在三维建模软件中完成全参数化建模，从核心功能结构到外观细节均做了完整还原，可直观呈现老虎钳的装配关系与运作逻辑。建模过程中首先搭建整体装配骨架，确定固定钳身、活动钳身的基准位置，再逐一完成各个零部件的独立建模：固定钳身作为整个夹具的承载基座，建模时预留了导轨安装位、丝杠传动腔以及工作台连接结构，保证各部件装配的同轴度与配合精度；活动钳身与固定钳身通过导轨结构实现滑动配合，建模时严格控制滑动接触面的尺寸公差，确保模拟滑动过程无卡顿、无错位。传动部分采用经典丝杠传动结构，建模时还原了丝杠的梯形螺纹特征、与活动钳身连接的丝杠螺母结构，以及端部的摇把连接结构，可直观演示通过转动摇把带动丝杠旋转，进而驱动活动钳身沿导轨平移，实现钳口开合、夹持工件的完整动作逻辑。钳口部分单独做了细节设计，在钳口夹持面添加了防滑齿纹结构，同时对钳口板做了可拆装的结构设计，还原实际产品中钳口磨损后可单独更换的实用特性。材质与渲染环节，针对不同部件的实际材质属性做了区分设置：固定钳身与活动钳身的主体铸铁部分赋予哑光金属材质，还原铸铁件的磨砂质感；钳口板、丝杠、摇把等受力钢制部件赋予亮面金属材质，体现钢材的硬度与金属光泽；钳身中部的承托垫片设置为醒目的红色材质，底座部分设置为深蓝色，活动钳身与固定钳身的主体为橄榄绿色，通过差异化的色彩区分不同功能模块，既让整体装配结构的层次更加清晰，也提升了模型的视觉辨识度。设计过程中充分考量了老虎钳的实际使用场景，整体结构紧凑，传动路径清晰，各部件之间不存在干涉问题，完整还原了机用虎钳装夹工件的核心功能，可作为机械结构教学演示、工装夹具设计参考、机床附件选型展示的数字化模型使用，能够清晰展现传统机用夹持工具的结构设计逻辑与机械传动原理。
