管道夹持专用老虎钳结构设计

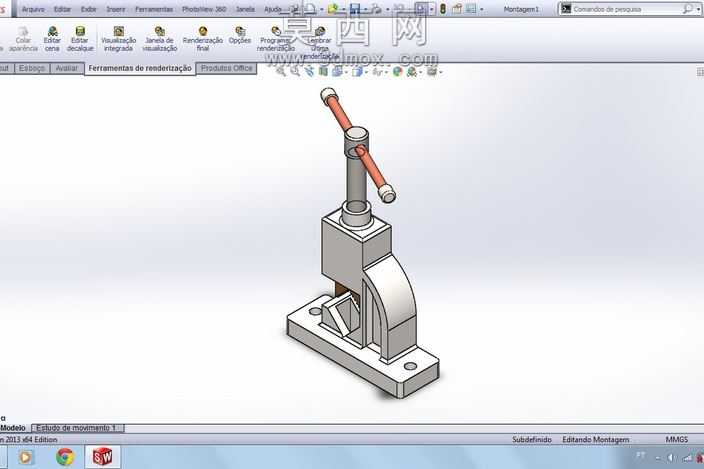

本作品为针对管道夹持作业设计的专用老虎钳三维模型，采用SolidWorks平台完成全参数化建模，整体建模过程遵循机械加工工艺逻辑，所有特征均保留可编辑参数，方便后续根据不同管径规格、夹持力需求进行尺寸调整。模型整体结构分为底座支撑单元、钳身主体单元、传动施力单元、夹持定位单元四个部分，底座采用带安装孔的平板式结构，建模时通过拉伸凸台、切除拉伸特征完成底座轮廓与安装孔的构建，底座与钳身的连接部位做了加厚过渡处理，避免应力集中，渲染时赋予底座哑光铸铁材质，还原铸造件的粗糙质感，同时对安装孔内壁做了高光处理，体现机加工面的精度特征。钳身主体采用一体式弯臂结构，建模时通过多段草图放样、圆角过渡特征完成曲面构建，既保证结构强度，又避免锐边带来的安全隐患，材质赋予上区分了钳身的铸造基体与工作面的淬火处理层，通过不同的粗糙度、金属反光度参数区分两种材质的视觉差异。传动施力单元采用丝杠加杠杆手柄的结构，丝杠部分通过螺旋线扫描特征完成螺纹建模，手柄与丝杠的连接部位做了销轴铰接结构，建模时还原了铰接间隙与销轴的装配关系，手柄外层包裹防滑套，渲染时赋予防滑套橡胶材质，通过凹凸贴图模拟防滑纹理，丝杠部分赋予抛光钢材质，体现传动部件的加工精度。夹持定位单元针对管道的圆柱面特征设计了V型钳口，钳口表面做了防滑齿结构，建模时通过阵列切除特征完成齿形构建，保证夹持管道时不会出现打滑移位，V型钳口的角度经过参数化校核，可适配一定范围内不同直径的管道夹持需求。整体装配过程严格按照实际装配顺序添加配合约束，丝杠的螺旋传动配合、手柄的铰接转动配合、钳口的开合滑动配合均完全还原实际机构的运动逻辑，可直接用于运动仿真验证夹持行程与施力效果。渲染阶段采用工作室环境光，添加了柔和的地面阴影，突出模型的结构层次与材质差异，所有零件的建模公差均符合通用机械零部件的加工标准，可直接导出工程图用于生产加工参考。
