集成伺服驱动的直线传动执行模组结构

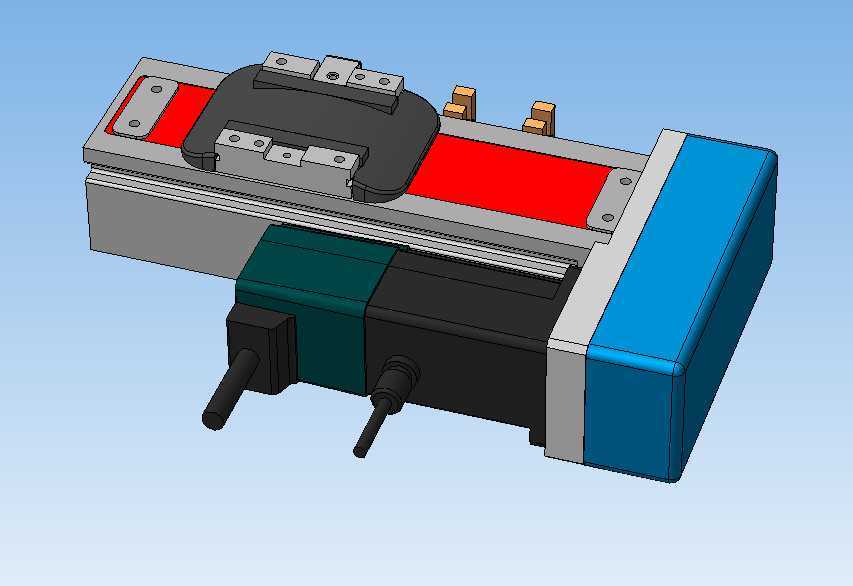

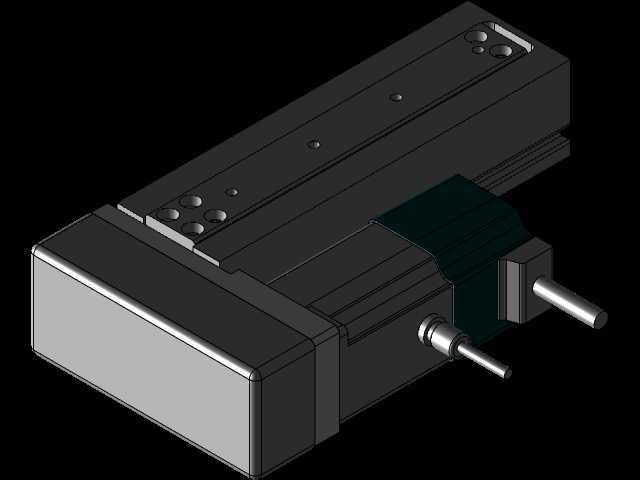

　　这款集成式伺服线性执行结构，是面向短行程高精度直线往复运动场景开发的一体化传动部件，目前在3C电子装配工位的小件取放、小型检测设备的探针进给、包装生产线的推料定位、实验室自动化样本移送等场景都有广泛适配空间。区别于传统丝杆滑台需要单独搭配电机、联轴器、安装支架的散件组装形式，该结构将驱动伺服单元、传动转换组件、滑动导向载体、动子安装平台全部整合在同一基座框架内，省去了设计人员单独做电机适配、传动同轴度校准的冗余工作，能直接作为标准执行单元嵌入整机设备的结构框架中。从结构设计逻辑来看，该执行器采用侧置伺服驱动的布局形式，将驱动电机布置在基座长度方向的侧端下方，既压缩了模组整体的长度方向占用空间，

　　也避免了电机尾部出线干涉设备其他部件安装的问题；传动段采用密封式防护设计，滑动动子与基座之间的传动区域用柔性防尘带覆盖，能阻挡车间环境中的金属碎屑、浮尘进入传动副内部，适配多尘的生产车间工况，减少日常维护的频次。动子平台上预留了多组规则排列的安装螺纹孔，可直接固定气动夹爪、真空吸盘、检测探头、小型工装夹具等末端执行件，不需要额外做转接板的设计加工，安装孔位的间距按照通用工业附件的安装标准设置，能兼容市面上多数小型末端执行件的安装尺寸。导向部分采用高刚性直线导轨作为滑动支撑，配合预压设置的滚珠丝杆副做旋转-直线运动转换，动子运行过程中的偏摆量、上下跳动量都控制在精密传动要求的范围内，能满足重复定位精度要求较高的工位使用需求。

　　基座本体采用挤压铝型材一次成型工艺制作，型材截面经过结构优化，在保证整体刚性的前提下尽可能降低模组自重，既可以水平安装在设备台面上作为横向进给轴使用，也可以垂直安装作为上下升降轴使用，侧装、倒装工况下也不会因为基座刚性不足出现形变影响传动精度。端部的驱动端盖采用分体式装配设计，内部集成了丝杆支撑轴承、电机连接定位结构，装配时可以先将丝杆、导轨预装在型材基座内，再扣合端盖完成电机的对接，不需要复杂的同轴度调整工序，能有效降低装配难度，也方便后期维护时拆解更换易损部件。电机尾部预留了标准的动力线、编码器出线接口，出线方向可根据设备布线需求调整，避免线缆弯折半径过小导致的线体损坏问题。从安装边界来看，该模组的整体宽度控制在窄幅尺寸范围内，

　　适合在设备内部安装空间局促的多轴并排布局场景使用，比如多工位并排的点胶设备、多通道检测设备，可以将多组该型号模组并排安装在同一根支撑梁上，各轴独立运行互不干涉；基座底部预留了通长的T型安装槽，既可以从端部滑入T型螺栓完成固定，也可以通过端部的安装孔做端面固定，适配不同的设备安装结构。滑动动子的行程两端设置了内置的机械限位块，配合电机端的原点传感器，能在软件限位失效的情况下阻挡动子超程脱出，避免设备运行过程中出现撞机损坏的问题；限位块采用缓冲材质制作，动子触碰到限位时不会产生刚性冲击，能保护内部传动副和驱动电机不受冲击力损伤。在实际选型适配时，该结构可根据不同的负载、速度需求搭配不同导程的丝杆副，以及不同功率等级的伺服驱动单元，不需要改动整体的外形安装尺寸，就能覆盖从轻载高速到中载高精度的不同使用场景，设备设计人员做平台化产品开发时，可以直接沿用该模组的安装接口，通过更换内部传动参数来适配不同规格的设备需求，大幅缩短整机的结构设计周期。
