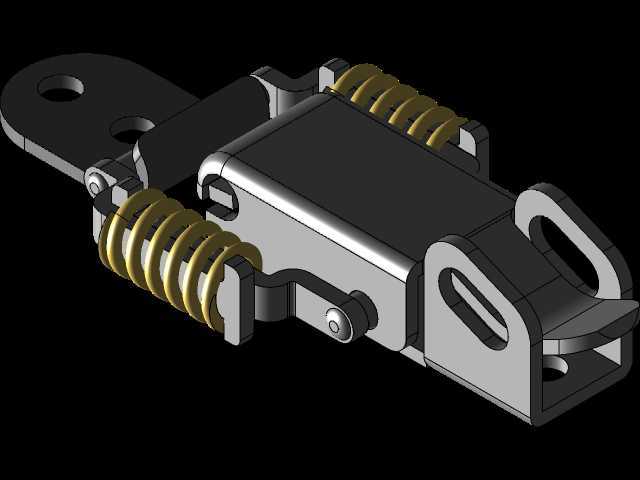

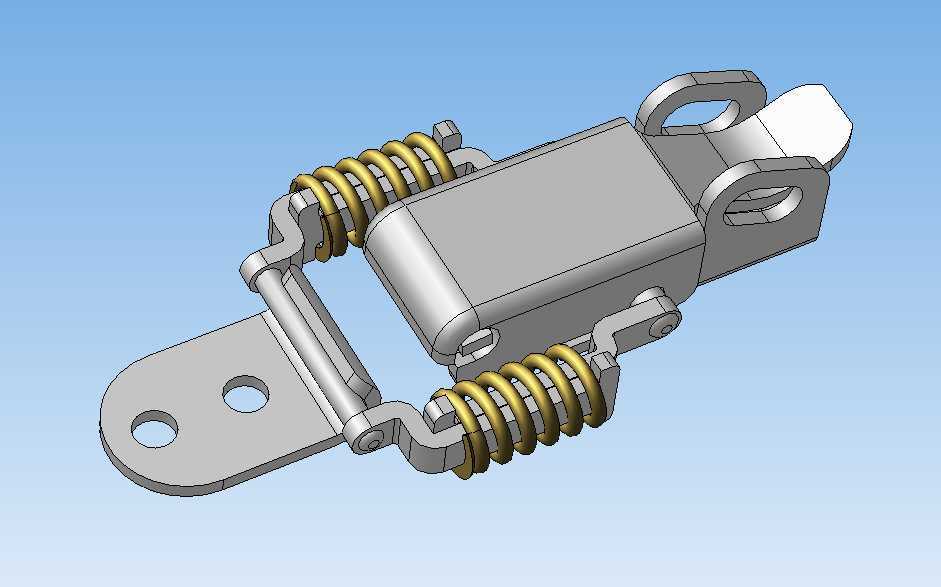

双弹簧压紧式微型搭扣锁结构设计

　　这类带双侧弹簧加载的微型搭扣，日常在小型工业设备舱门、便携检测仪器箱、户外防护箱体、小型工装夹具的快开结构上应用极广，核心是解决频繁开合场景下的快速锁紧与防松需求，不需要额外工具就能完成启闭操作，相比螺纹锁紧、插销锁紧的结构，操作效率能提升数倍，同时弹簧提供的持续预紧力，能抵消设备运行中的振动冲击，避免锁扣自行松脱。

　　从结构设计逻辑来看，这款搭扣采用双侧对称布置的圆柱螺旋压缩弹簧，而非单侧弹簧结构，核心考量是让锁钩的受力更均衡，不会出现单侧弹簧长期受力偏载导致的弹簧疲劳、锁钩偏磨问题。锁体基座采用一体化冲压折弯后铆接成型的结构，安装端预留两个圆形安装孔，孔位间距按照小型箱体的常规安装边距设计，安装时可以直接通过螺栓或者拉铆钉固定在箱体的安装翻边上，不需要额外加工复杂的安装槽，适配厚度1.5-3mm的箱体板材安装边界，锁体整体突出安装面的高度控制在20mm以内，不会在箱体外侧形成过大的突出结构，避免搬运过程中勾挂外物。

　　锁钩部分采用圆弧过渡的钩头设计，勾合位置的接触面做了小角度的斜面处理，在搭扣下压锁紧的过程中，斜面会产生横向的分力，把箱门往密封面方向持续拉紧，配合箱体上的密封胶条使用时，能保证胶条的压缩量均匀，不会出现局部密封不严的问题。弹簧的预紧力在设计时做了匹配调校，既不会因为预紧力过大导致开合操作需要施加过大的力，也不会因为预紧力不足导致振动工况下松脱，弹簧的两端都做了并圈磨平处理，保证弹簧受力时不会出现偏斜，弹簧的安装位置嵌套在锁体的折弯导槽内，导槽对弹簧的伸缩方向做了限位，避免弹簧在长期伸缩过程中出现侧向移位、卡滞的问题。

　　铰接位置全部采用不锈钢销轴铆接，销轴的配合间隙控制在0.1mm以内，既保证铰接转动的灵活性，又不会因为间隙过大导致锁扣晃动，所有转动接触的位置都没有尖锐棱角，避免操作时划伤手部，也能减少应力集中导致的零件断裂风险。锁体的外露部分没有多余的凸起结构，锁钩闭合后会完全贴合在锁座的限位槽内，不会出现锁钩意外受外力掰开的情况。

　　在实际选型适配时，这款搭扣的锁紧行程预留了3mm的补偿量，能适配箱门密封胶条的长期压缩变形量，就算胶条使用一段时间后出现轻微的永久压缩变形，弹簧的预紧力依然能保证锁扣处于拉紧状态，不需要频繁调整锁钩的安装位置。安装时需要注意，锁钩的配合件需要安装在箱门的对应位置，勾合面的高度差要控制在±1mm以内，避免出现锁扣扣合不到位或者过紧卡滞的问题，双侧弹簧的结构也让这款搭扣能适应一定的安装误差，就算两个安装孔的位置有轻微的偏差，弹簧的自适应变形也能补偿安装误差，降低安装时的对位精度要求。

　　从结构可靠性角度来看，所有受力零件的壁厚都做了等强度设计，基座的受力折弯位置做了加强压筋，避免长期反复开合导致折弯位置出现疲劳断裂，弹簧的材质选用常规的弹簧钢，表面做防锈处理，能适应一般的户外潮湿工况，不会轻易出现锈蚀卡滞的问题。相比市面上常见的微型搭扣，这款双侧弹簧的结构在同等外形尺寸下，能提供更稳定的锁紧力，同时使用寿命更长，适合在需要频繁开合、有一定振动的设备上使用，比如小型户外电气箱、便携动力设备外壳、检测仪器的防护舱门、小型物流周转箱的锁紧结构上都能适配。
