金属控制柜用带螺杆旋转铰链结构

　　这类带外螺纹安装段的旋转铰链，主要应用在工业现场各类金属控制柜、电气柜、仪表防护柜的柜门开合部位，也可适配小型设备检修门、嵌入式工控箱侧门的转动连接需求，核心作用是在柜门与柜体框架之间建立可绕固定轴回转的活动连接，同时保证柜门开合过程中无径向窜动、合页部位无松脱旷量。从实际使用场景来看，车间内的控制柜往往需要频繁开合进行线路检修、元器件调试、参数整定操作，铰链需要承受柜门自身金属板材的重量，同时要耐受车间内的油污、粉尘、温湿度波动影响，因此这类铰链整体采用金属一体加工成型，转动副部位做了贴合式的轴肩限位，避免开合过程中出现轴向脱出的问题。

　　从结构设计逻辑来看，该铰链采用分体式回转配合结构，一端为带外螺纹的圆柱安装段，可直接旋入柜体框架预设的螺纹安装孔内，无需额外的焊接或螺栓固定工序，安装时仅需通过外露的圆柱段施加拧紧力矩即可完成固定，安装效率远高于传统平板式合页；另一端为与柜门侧部配合的圆柱连接端，可嵌入柜门侧边预先加工的沉孔内，通过侧面紧定螺钉或者过盈配合实现与柜门的固定，整个安装过程不需要在柜门表面外露安装件，保证了柜门外侧的平整性，也避免了外露螺丝积尘、被误碰松动的问题。转动副部位采用小间隙配合设计，轴与孔的配合公差控制在IT7级区间，既保证转动时无卡滞，也不会因为间隙过大导致柜门下垂、错位，转动角度可覆盖0到180度区间，完全满足控制柜柜门完全打开后不遮挡检修操作空间的需求。

　　从安装边界尺寸来看，该铰链的螺纹段直径适配常规机柜框架的标准安装孔位，螺纹长度可覆盖2到3mm厚度的冷轧钢板柜体框架，不需要额外增加垫片调整安装间隙；回转主体的圆柱外径与柜门侧边的安装沉孔尺寸匹配，安装后铰链主体与柜门侧边齐平，不会突出柜门表面影响相邻柜体的并排布置。在实际选型适配时，需要注意单扇柜门的重量与铰链配置数量的匹配，单扇重量在5kg以内的柜门配置2件该铰链即可满足承重需求，若柜门宽度超过600mm或者挂载了较重的操作面板、元器件，则需要在柜门中部增加1件铰链作为辅助支撑，避免长期使用后柜门出现变形下垂。

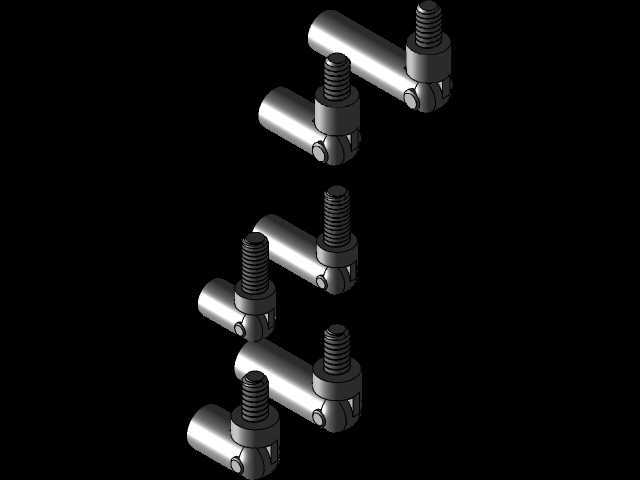

　　这类铰链的转动部位没有设置额外的外置阻尼结构，依靠金属配合面的加工粗糙度保证开合时的手感，既不会因为阻尼过大导致开门费力，也不会因为阻尼过小出现柜门自行晃动闭合的问题，在无外力作用下柜门可停留在任意开合角度，方便检修人员双手操作柜内设备。相较于传统的外露式平板合页，这种嵌入式旋转铰链的防盗防破坏性能更好，因为安装螺丝全部位于柜门内侧，柜门关闭后外部无法接触到铰链的固定部位，避免了人为拆卸铰链打开柜门的风险，适合应用在厂区内无人值守的现场控制柜、户外配电箱等对防护性有一定要求的场景。在三维建模过程中，该铰链的各个配合面都做了圆角过渡处理，没有尖锐的加工棱角，避免安装过程中划伤操作人员，同时螺纹段采用标准公制粗牙螺纹，通用性强，可与市面上多数标准机柜的安装孔位直接适配，不需要单独定制加工安装孔。
