手动操作十档位伸缩凸轮锁撑杆结构

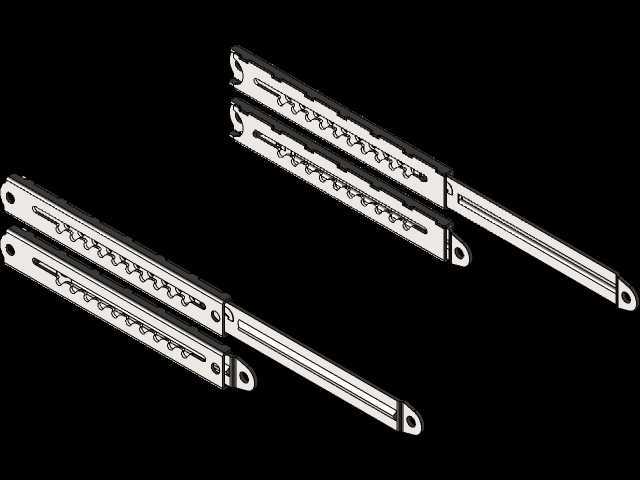

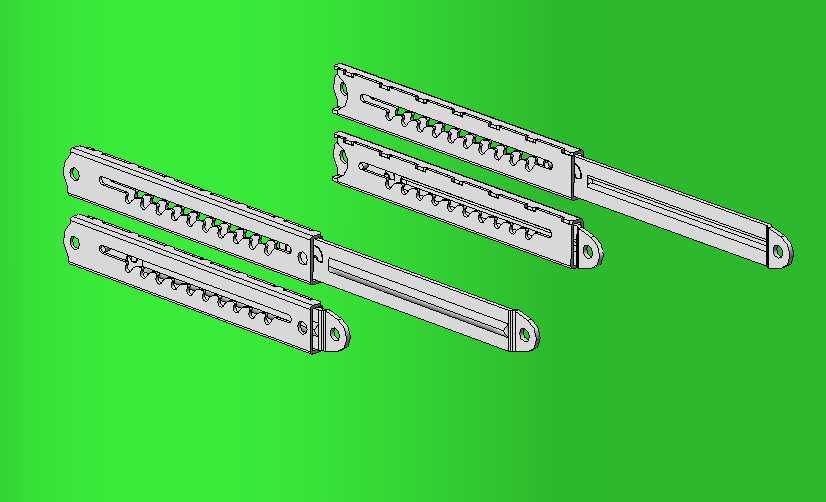

　　这类带凸轮锁止结构的伸缩撑杆，日常在各类需要手动调节开合角度、伸出长度并保持固定位置的场景里应用极广，小到民用家具的活动翻板、设备检修门的开度保持，大到小型工业设备的防护门支撑、便携工装的可调支脚，都能见到同原理结构的身影。和常见的气弹簧撑杆、摩擦式伸缩滑轨不同，这款撑杆依靠侧边排布的卡槽与内置凸轮锁块配合实现档位锁止，不存在长期使用后摩擦片磨损导致的锁止力衰减问题，也不需要额外的气源、弹簧预紧力辅助，纯机械结构的可靠性在无维护、高频次手动操作的场景下优势十分明显。从结构设计逻辑来看，这款撑杆采用内外嵌套的长条型材作为主体承载结构，外层型材的侧边等距冲压出10个独立的锁止卡槽，每个卡槽对应一个固定的伸出长度档位，

　　内置的凸轮锁块与操作拨片联动，手动拨动拨片时凸轮旋转脱离卡槽，内外杆体即可自由伸缩调整长度，松开拨片后凸轮在内置复位弹片的作用下自动卡入对应位置的卡槽，完成位置锁止，整个操作过程不需要额外工具，单手指即可完成解锁与调节，操作反馈清晰，锁止到位时有明确的触感提示，不会出现虚位、滑档的问题。在安装边界方面，这款撑杆的两端都设计了带安装孔的铰接端头，安装孔的孔径适配常规的M4/M5标准紧固件，两端铰接点的中心距在完全收拢状态下可适配小空间安装需求，完全伸出时的总长度覆盖常规小行程调节的使用需求，杆体本身的截面宽度较窄，安装时不需要预留过大的侧边空间，不管是明装在构件表面还是嵌入预留的安装槽内都能适配。承载性能上，

　　凸轮锁止的接触面积经过结构优化，锁止后可承受垂直于杆体方向的径向载荷以及沿杆体轴向的压力载荷，在常规的门体支撑、板件定位场景下，单根撑杆即可满足普通载荷的支撑需求，大载荷场景下也可成对对称安装使用，不会出现锁止失效的问题。和普通的无档位伸缩撑杆相比，10个等距排布的锁止档位可以让使用者快速调整到预设的常用位置，不需要反复微调长度来匹配使用需求，每个档位的锁止都是刚性卡接，不存在长期承重后缓慢滑移的问题，在需要精准保持固定开度、固定支撑高度的场景下，这种结构的实用性远高于摩擦锁紧的同类产品。从加工工艺角度看，这款撑杆的内外杆体都采用冷拉型材加工，侧边的卡槽采用一体冲压成型，不需要额外焊接、拼接构件，整体结构的零件数量少，装配工序简单，

　　量产时的品控稳定性更容易保证，凸轮锁块采用耐磨金属材质冲压成型，长期反复卡合的磨损量极小，正常使用场景下的使用寿命远高于塑料锁件、摩擦锁紧的同类产品。在实际选型适配时，需要注意安装面的铰接点转动自由度，两端的铰接结构允许撑杆在长度调节过程中随安装构件的转动角度自适应调整，不会出现卡滞、别劲的问题，安装时只需要保证两端紧固件的锁紧力矩符合要求，不需要额外做防松处理，因为撑杆工作过程中本身不会产生持续振动，常规的锁紧力矩即可保证长期使用不松动。另外这款结构的锁止是单向受力设计，沿杆体轴向的向内压力会让凸轮卡合得更紧，不会因为受压力冲击出现脱锁的问题，只有手动操作拨片解锁时才能调整长度，使用过程中的安全性有足够保障，哪怕受到意外的外力冲击，锁止结构也不会意外失效，在涉及人员操作的设备防护门、活动构件支撑场景下，这种安全特性是选型时非常重要的考量点。
