72齿哑光钢直齿传动齿轮三维设计

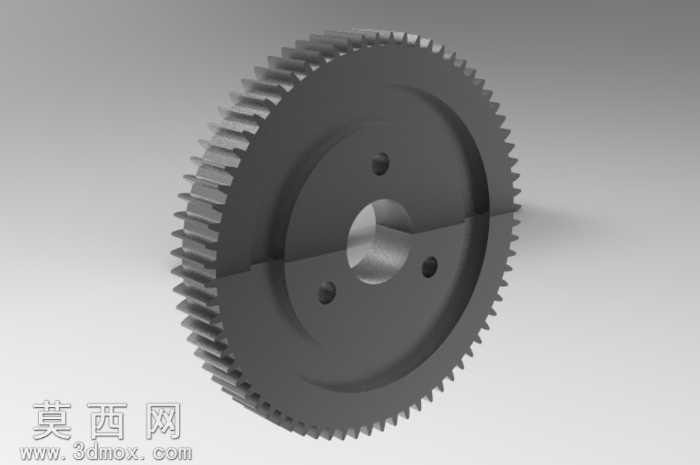

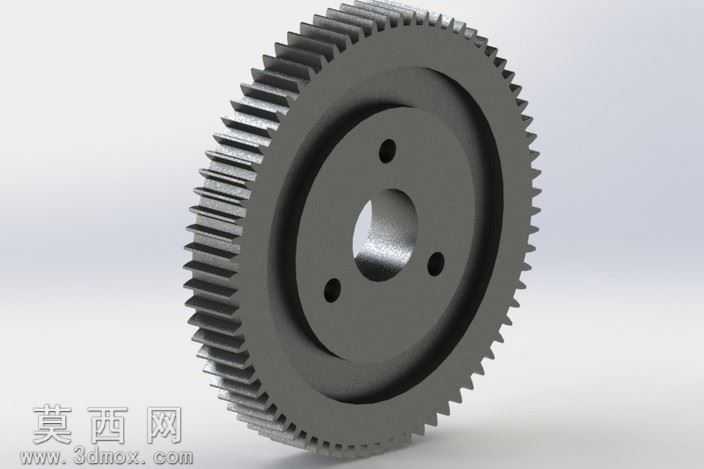

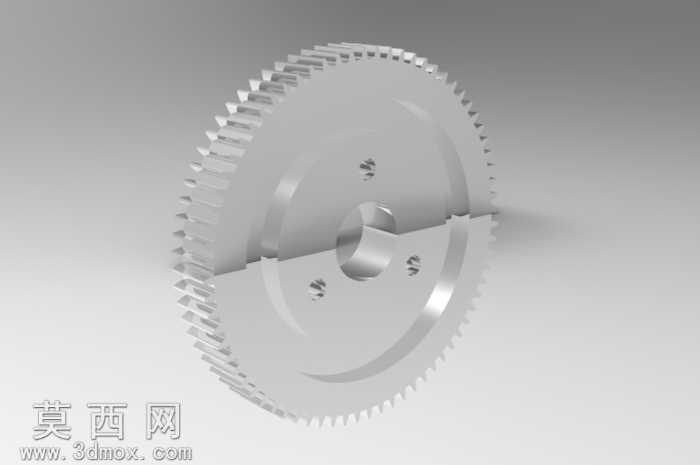

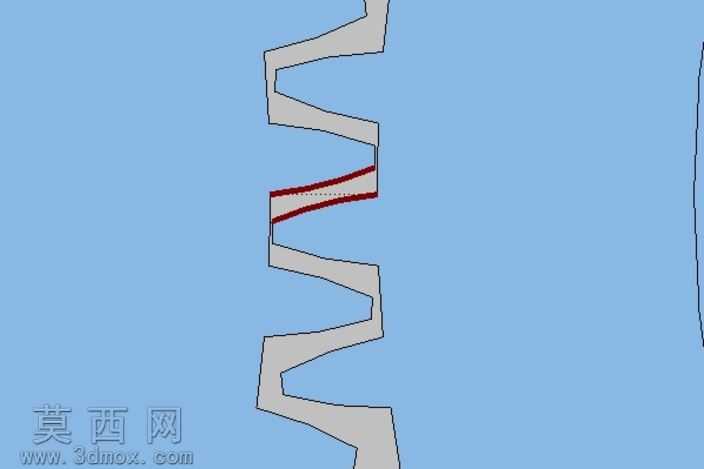

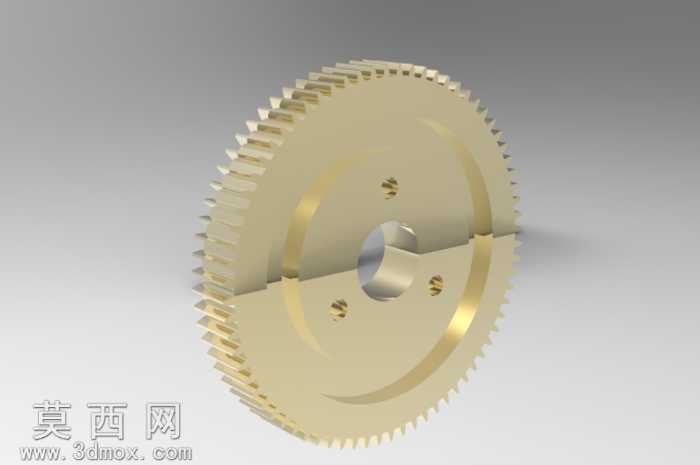

本作品为72齿直齿圆柱传动齿轮的三维设计成果，建模阶段采用参数化设计思路，首先依据直齿圆柱齿轮的齿廓啮合基本定律，确定齿轮的模数、压力角、齿顶高系数、顶隙系数等核心设计参数，通过渐开线方程精准生成齿廓曲线，保证齿形的啮合精度符合机械传动的设计要求。建模过程中先绘制齿轮的基准回转截面，通过拉伸特征生成齿轮的基体轮坯，再以渐开线齿廓为基础完成单个轮齿的特征构建，通过圆周阵列操作均匀排布全部72个轮齿，确保轮齿的分度均匀、齿距误差控制在合理范围内。针对齿轮的安装结构，在轮辐位置设计了中心安装轴孔与三个周向均匀分布的定位销孔，轴孔尺寸与配套传动轴的配合公差相匹配，定位销孔用于实现齿轮与轴的周向固定，避免传动过程中出现相对转动，同时轮辐采用减重孔式的轻量化结构设计，在保证齿轮整体结构强度、满足传动扭矩承载要求的前提下，尽可能降低齿轮自身重量，减少传动过程中的转动惯量，提升传动系统的动态响应性能。材质与渲染阶段，选用哑光钢作为齿轮的材质表现，还原钢制齿轮经过精加工后的哑光金属质感，调整材质的粗糙度、金属度参数，模拟真实工业齿轮表面的细微加工纹理，通过场景布光突出轮齿的齿形轮廓、轮辐的结构层次与安装孔的细节特征，渲染效果清晰展现齿轮的整体结构与各部分尺寸关系。整个设计过程严格遵循机械传动齿轮的设计规范，齿形参数、安装结构均符合通用机械传动的使用要求，可用于机械传动系统的结构展示、装配模拟以及相关教学演示场景，能够直观呈现直齿圆柱齿轮的结构特点与传动原理。
