多层复合行星齿轮组传动结构设计

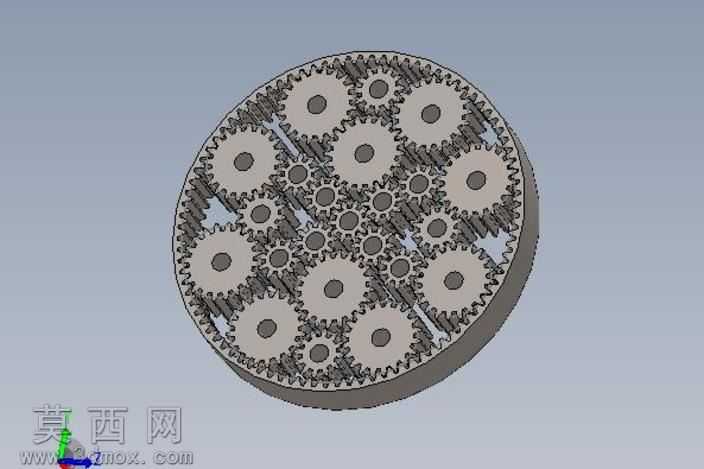

本作品为多层复合排布的行星齿轮传动结构三维建模成果，建模过程严格遵循齿轮啮合的机械设计原理，首先完成基准齿形参数的设定，依据渐开线齿廓生成逻辑，分别构建不同模数、齿数的太阳轮、各级行星轮与外圈内齿圈的基础齿形，确保每一组齿轮的齿距、齿厚、齿顶高、齿根高参数符合啮合传动的公差要求，避免出现传动卡滞、侧隙不合理的问题。整体结构采用多层同轴嵌套的排布方式，中心位置设置核心太阳轮作为动力输入构件，围绕中心太阳轮分层排布多组不同直径的行星齿轮，同层行星轮沿圆周方向均匀分布，层与层之间的齿轮通过轴孔定位实现动力的逐级传递，最外层设置整体式内齿圈作为结构的固定或输出构件，所有齿轮的安装轴位均预留标准的轴孔与定位台阶，还原实际传动组件的装配逻辑。建模过程中对每一处齿轮的啮合接触面做了细节处理，齿面的过渡圆角、齿根的应力释放结构均按照机械加工的实际工艺要求构建，避免出现锐边、无过渡的不合理结构。材质渲染阶段，为所有齿轮构件赋予金属合金钢材质，调整材质的粗糙度、金属度参数还原钢制传动零件的哑光金属质感，对齿面啮合区域做轻微的光泽差异化处理，模拟实际传动过程中的接触痕迹，整体装配体采用爆炸视图逻辑校验所有构件的装配间隙，确认层与层之间的齿轮不存在运动干涉，相邻行星轮之间保留合理的运转空隙，内齿圈与最外层行星轮的啮合侧隙控制在合理传动公差范围内。设计思路上，该复合轮系结构通过多层行星齿轮的排布，可在紧凑的径向空间内实现大传动比的动力传递，相比普通单级行星轮系拥有更高的传动比承载能力，可应用于对安装空间有严格限制、需要大减速比的传动场景，建模全程保证各构件的参数可编辑，可根据实际传动需求调整齿轮模数、齿数、排布层数，快速适配不同的传动参数要求，整体结构完整还原了复合行星轮系的传动逻辑，所有构件均可实现独立拆解与装配，清晰展示多层齿轮的啮合传动关系。
