可调夹紧力杠杆式垂直压紧夹具结构

　　在工装夹具的实际应用场景里，这类垂直式杠杆压紧结构的使用频率非常高，不管是小型五金件的机加工定位、焊接工位的工件固定，还是装配线上零部件的临时压紧限位，都能看到这类结构的身影。和传统的螺旋压紧结构相比，它的操作效率要高很多，扳动手柄就能完成一次压紧与释放动作，不需要反复旋转手柄来调整行程，在批量加工的工位上，能有效减少单件装夹的辅助时间，提升整体的作业效率。

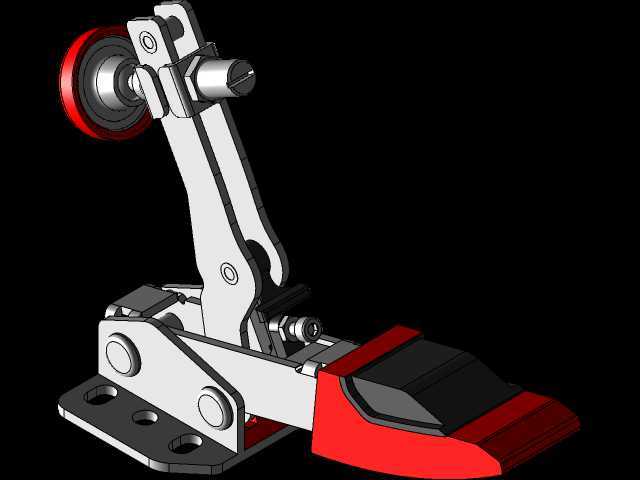

　　从功能特性来看，这款夹具最核心的优势就是夹紧力可调节，前端的红色调节手轮就是用来调整压紧输出力大小的，针对不同材质、不同刚性的工件，可以灵活调整压紧力，既不会因为压力过大导致薄壁工件变形、表面压伤，也不会因为压力不足导致加工过程中工件移位，影响加工精度甚至引发安全隐患。杠杆式的力放大结构是这类夹具的核心设计逻辑，通过手柄端的长力臂输入较小的操作力，经过铰接点的力矩传递，在压头端输出数倍于输入力的压紧力，同时结构内部设计了过死点的锁止结构，当手柄扳到压紧位置时，铰接点会越过力学死点，此时就算压紧端受到工件的反向作用力，结构也不会自行松脱，不需要额外增加锁止部件就能保证压紧状态的可靠性，哪怕设备运行过程中存在振动，也能保持稳定的夹紧状态。

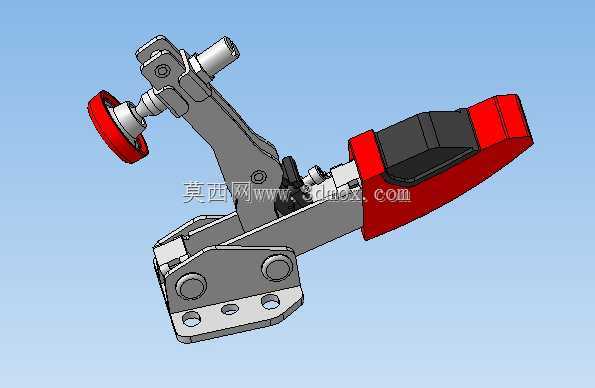

　　设计这款结构的时候，首先要考虑的就是安装边界的适配性，底部的安装座设计了两个对称的安装孔，孔位的间距和孔径都按照通用的工装安装标准做了适配，不管是安装在标准铝型材工作台上，还是钢制的工装平板上，都能直接通过螺栓完成固定，不需要额外做转接板。压头的位置做了可伸缩的调节设计，除了手轮调整夹紧力之外，压杆的伸出长度也可以根据工件的高度做适配，针对不同高度差的工件，不需要在夹具下方增加垫高块就能完成压紧，适配性更强。手柄部分做了红黑配色的包覆设计，一方面是操作的时候防滑，提升操作手感，另一方面醒目的红色也能让操作人员快速识别手柄位置，减少误操作的概率。

　　从结构的受力角度来说，所有的铰接销轴都做了淬火处理，提升铰接位置的耐磨性能，因为这类夹具属于反复操作的工装部件，铰接点是磨损最严重的位置，如果销轴硬度不足，长期使用后会出现间隙，导致压紧精度下降、锁止失效的问题。主体的支架部分采用的是一体式的钢板折弯+焊接结构，保证整体的刚性，在承受最大压紧力的时候不会出现支架变形的情况，保证压紧力的垂直输出，不会因为支架变形导致压头出现偏斜，压伤工件表面或者导致定位偏移。压头的端面做了平整的接触设计，和工件接触的时候压力分布均匀，不会出现局部应力过大的问题。

　　在实际选型使用的时候，需要注意安装面的平面度，如果安装面不平整，会导致夹具安装后出现倾斜，压头的压紧方向就会偏离垂直方向，长期使用会加剧铰接点的磨损，也会影响工件的定位精度。调整夹紧力的时候，要根据工件的实际承压能力来调整，不要一味追求大夹紧力，过大的夹紧力不仅会损伤工件，也会加速夹具内部结构的磨损，缩短使用寿命。日常维护的时候，只需要定期在各个铰接点滴注润滑油，减少转动阻力和磨损即可，不需要复杂的保养流程，整体的维护成本很低，适合在各类生产工位上长期使用。这类垂直压紧的杠杆夹具，和水平式的杠杆夹具相比，压紧方向是垂直于安装面的，更适合工件上方有操作空间、需要从上往下压紧的工位，比如小型零件的铣削加工工位、电路板的测试工位、钣金件的铆接工位，都能很好地适配，不会和加工刀具、操作工具产生空间干涉。
