集成充电功能的桌面LED支架结构设计

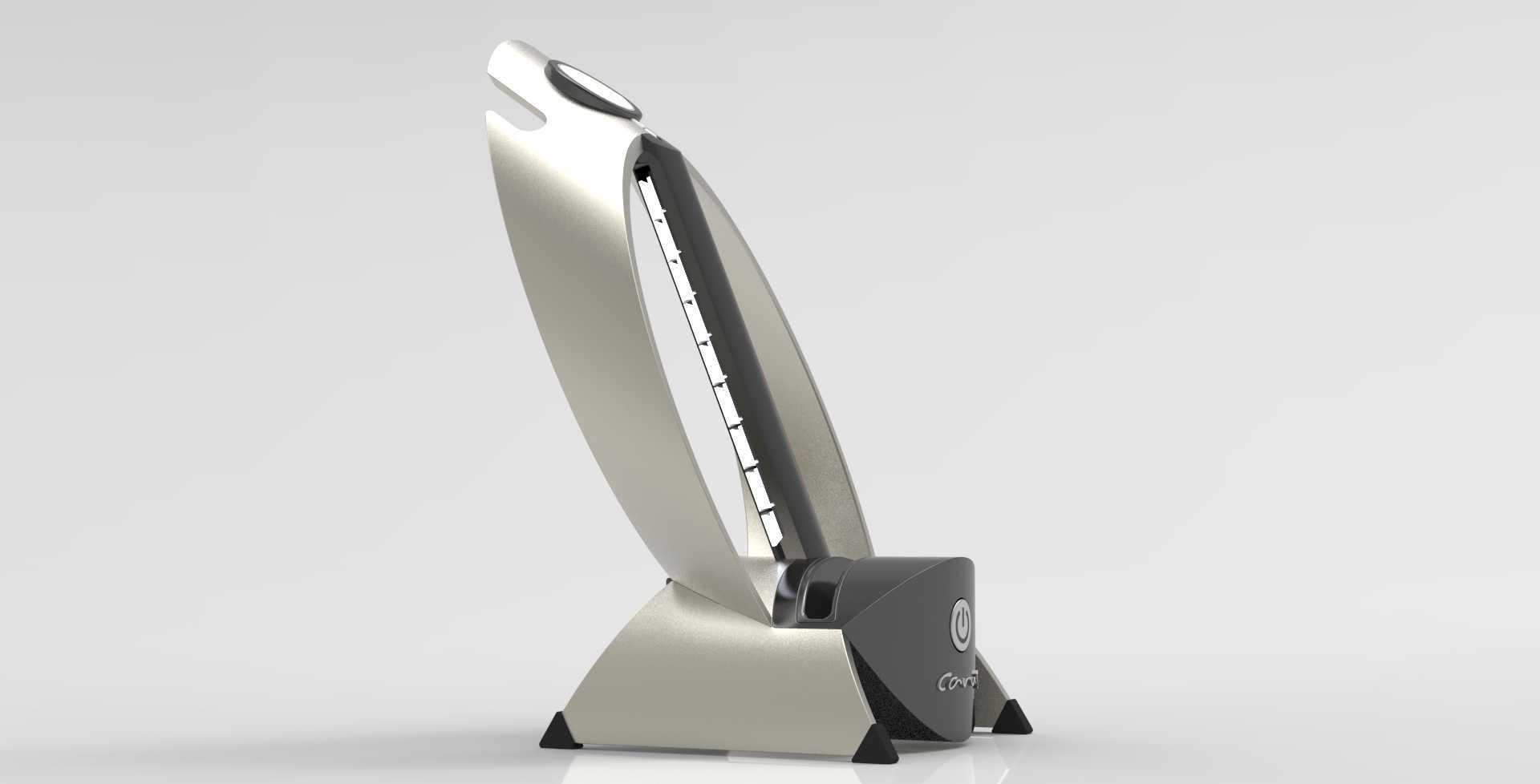

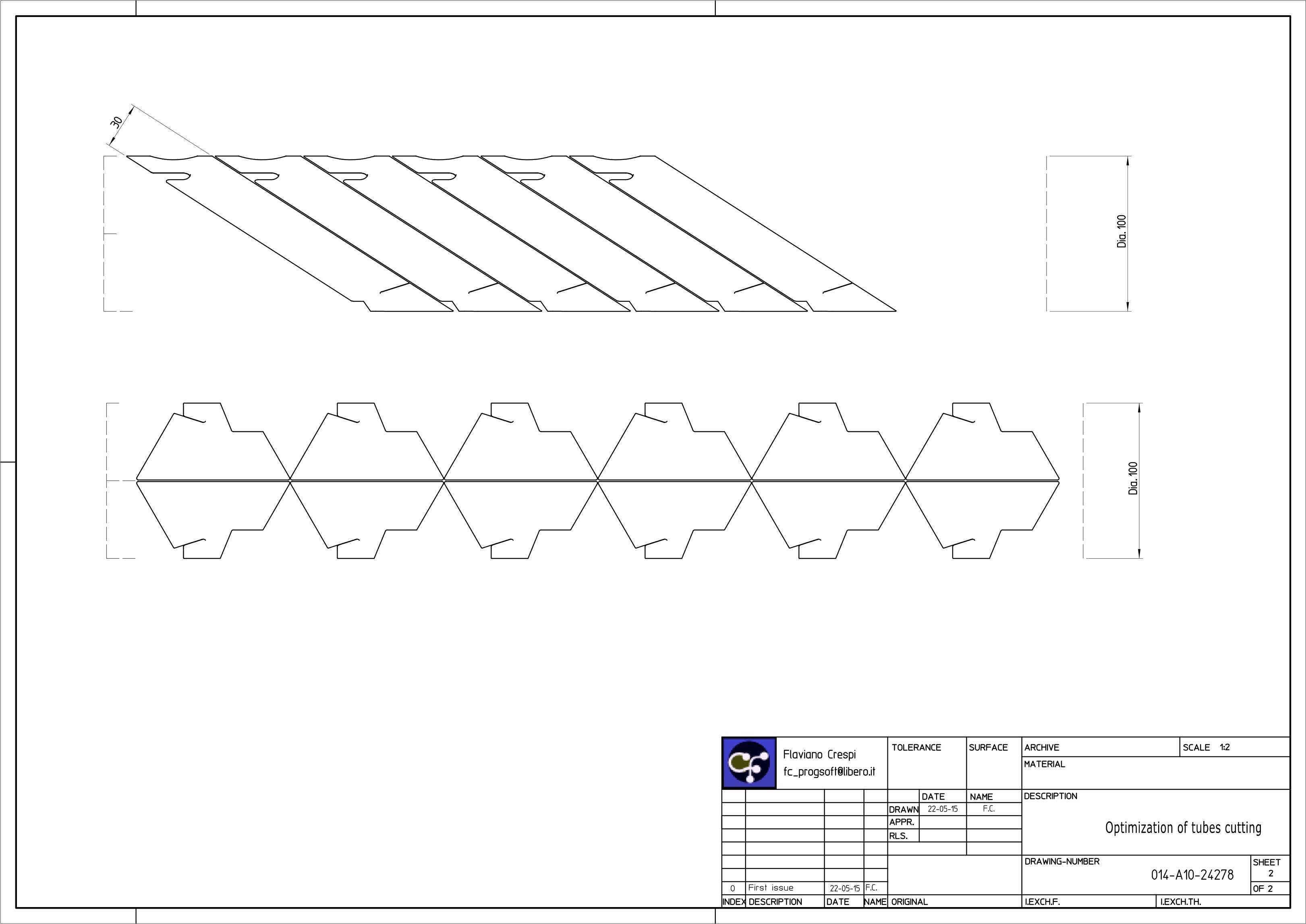

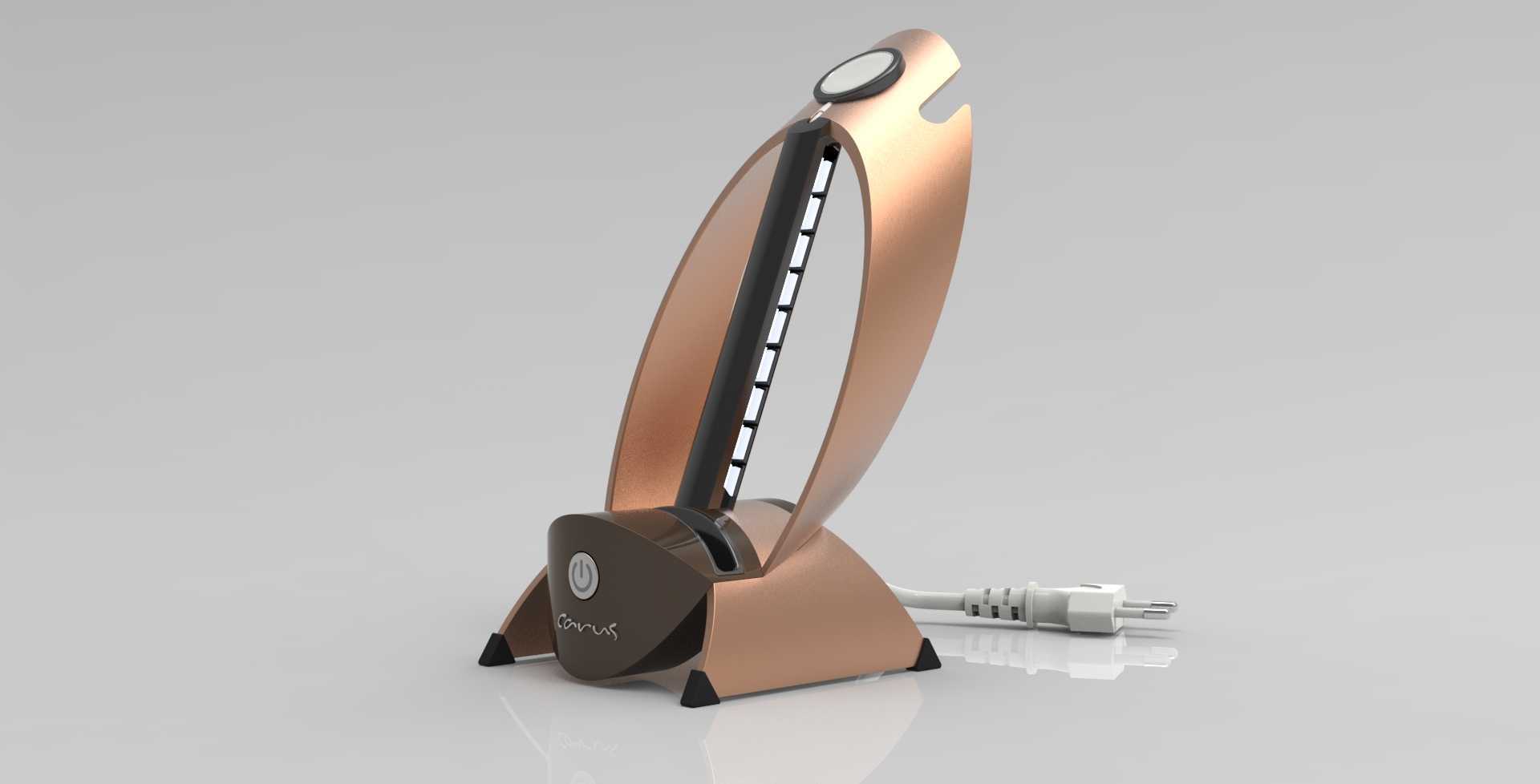

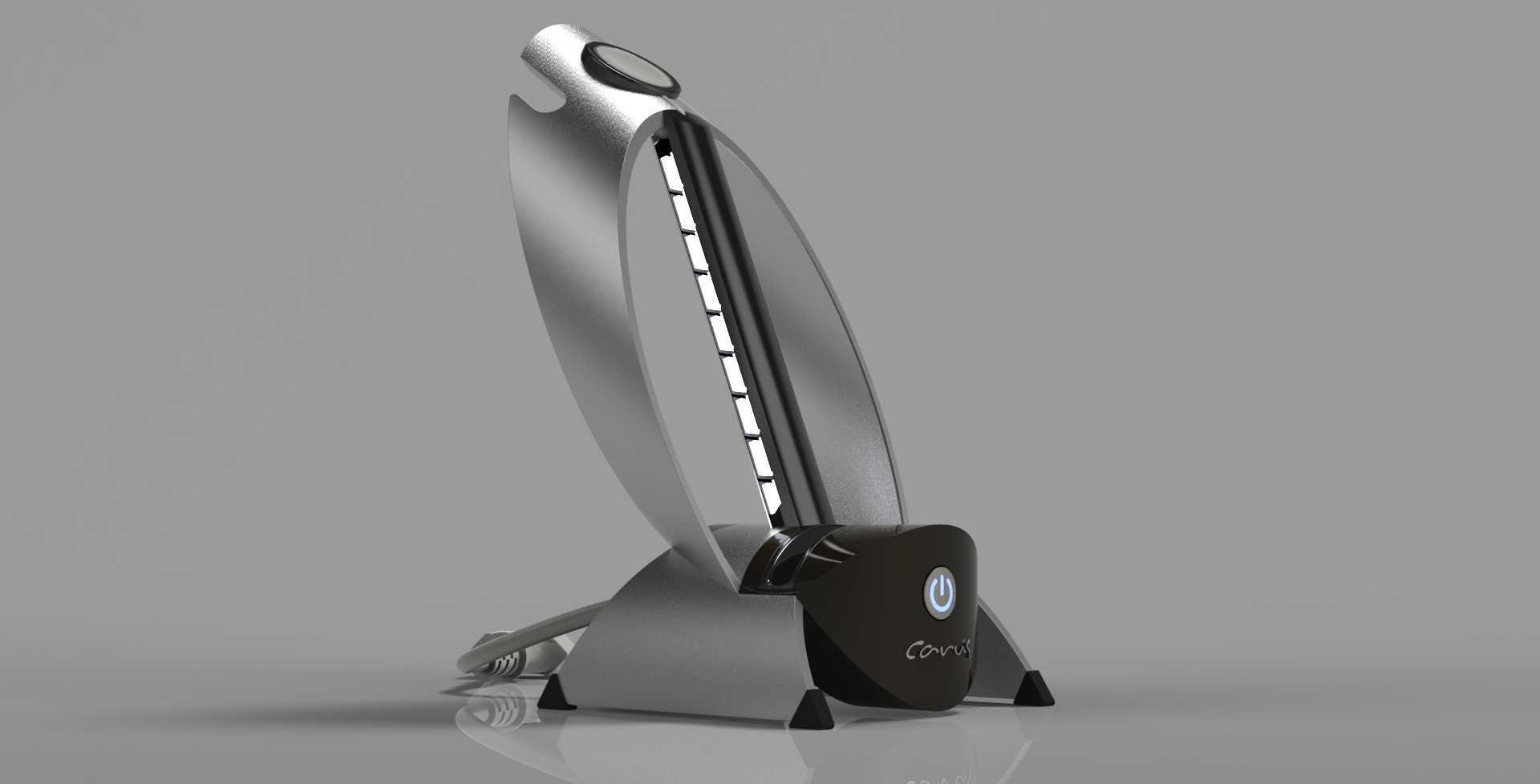

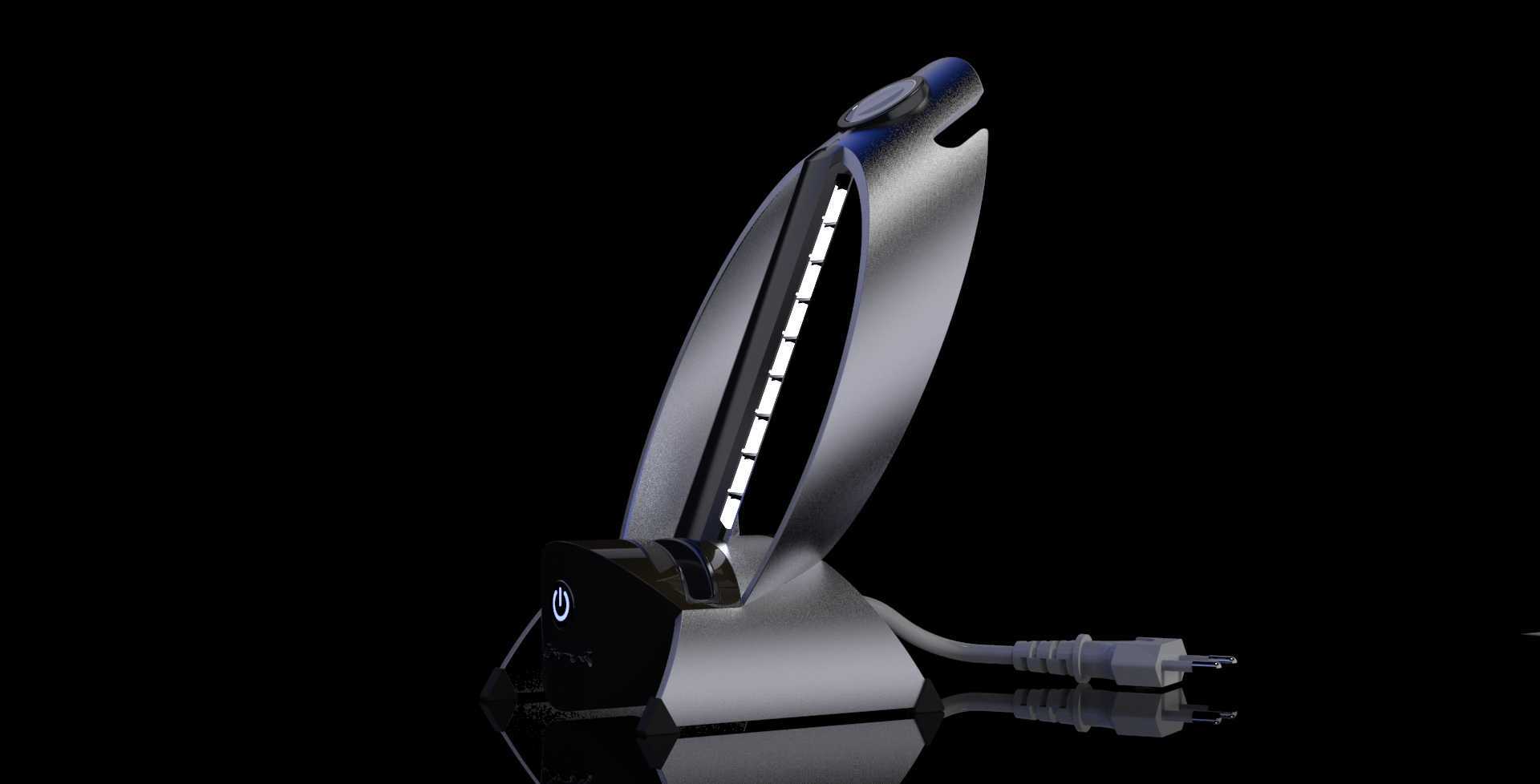

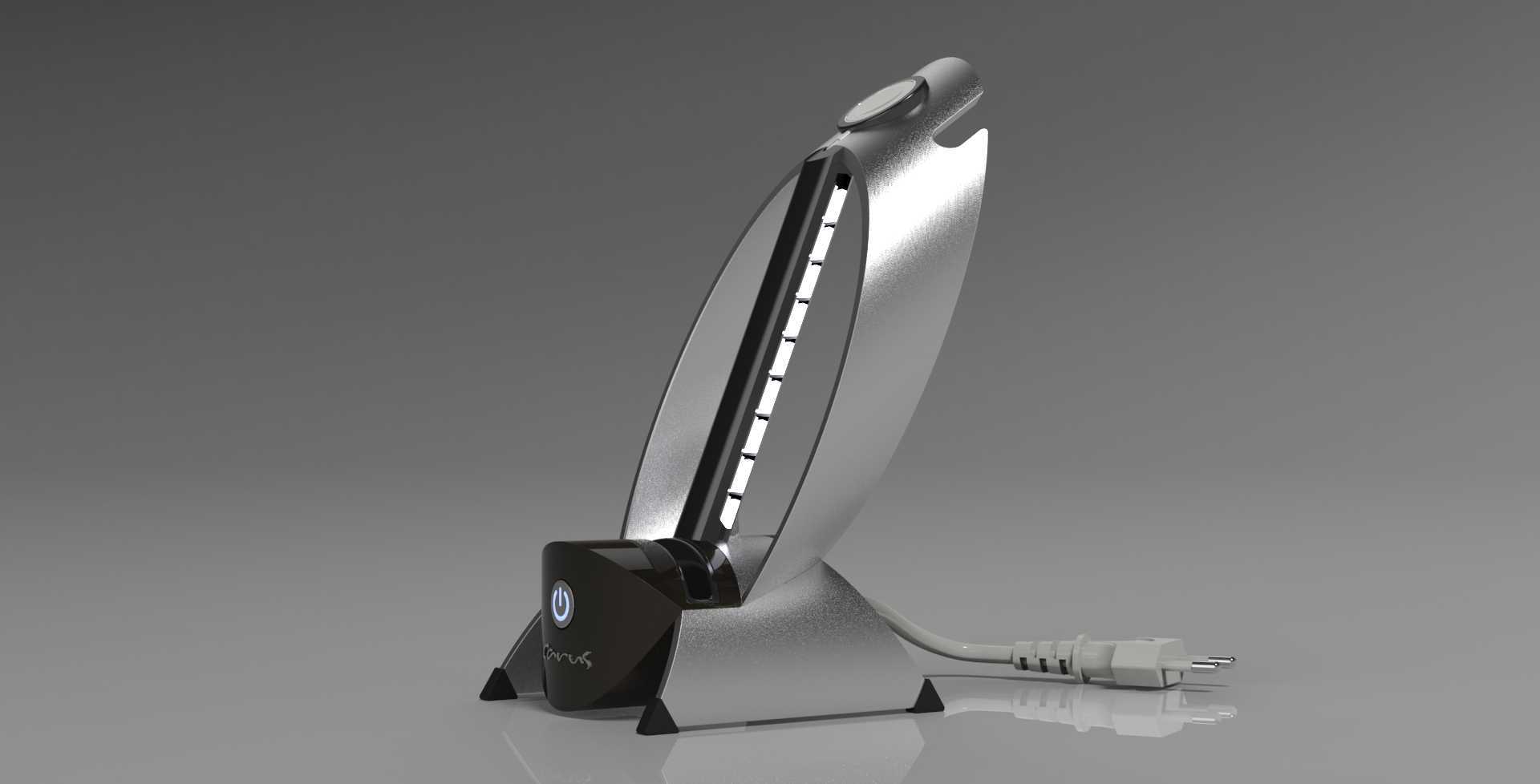

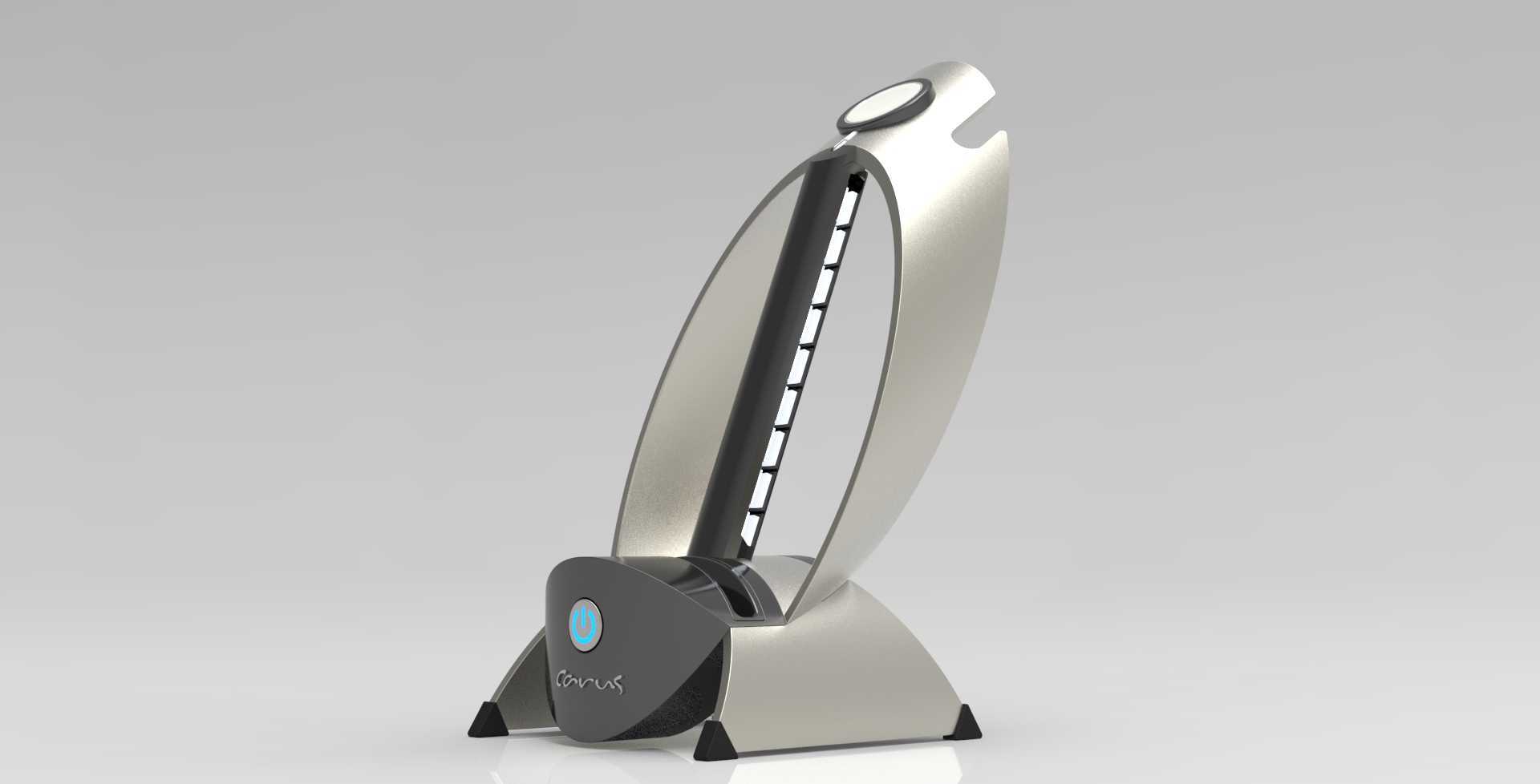

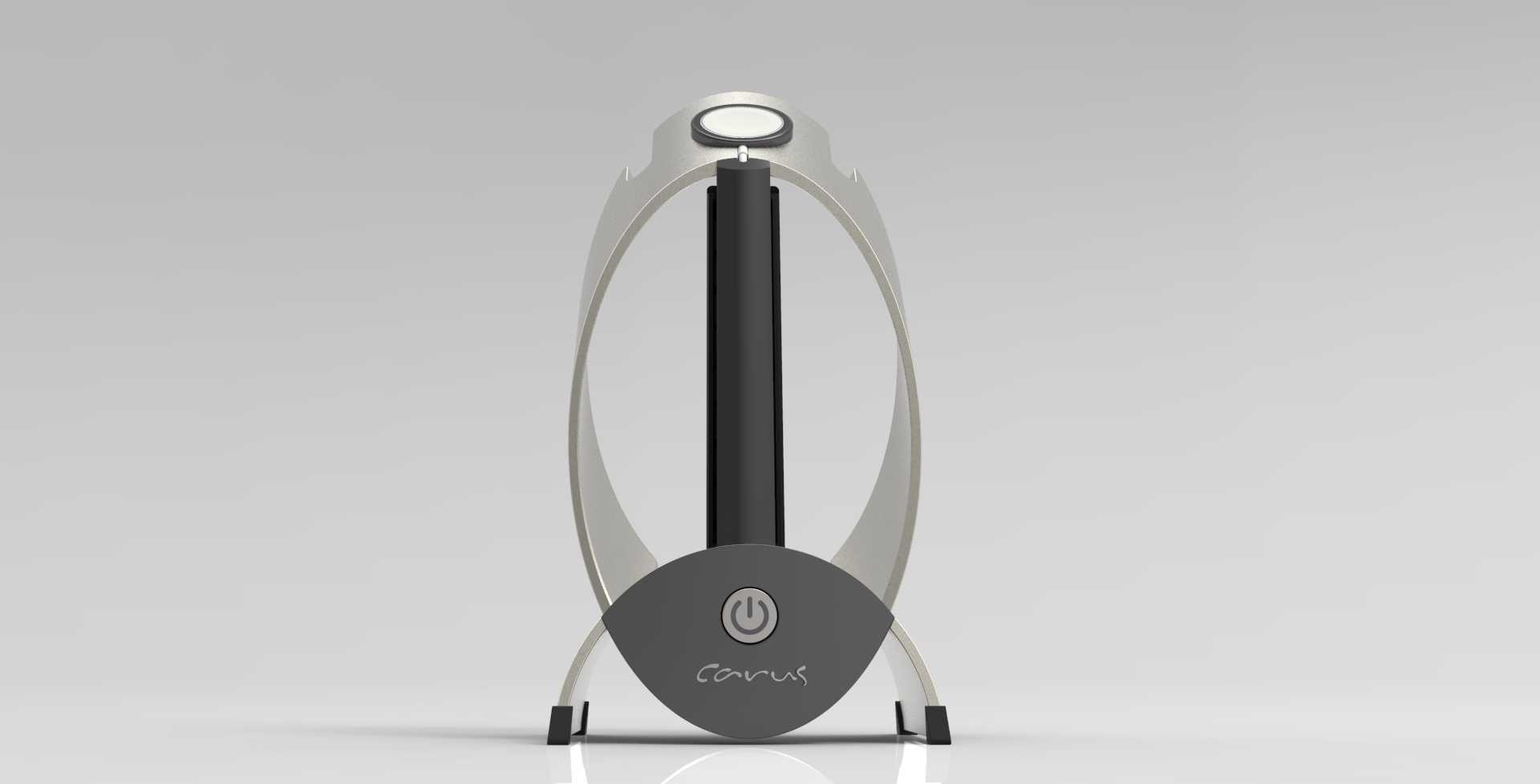

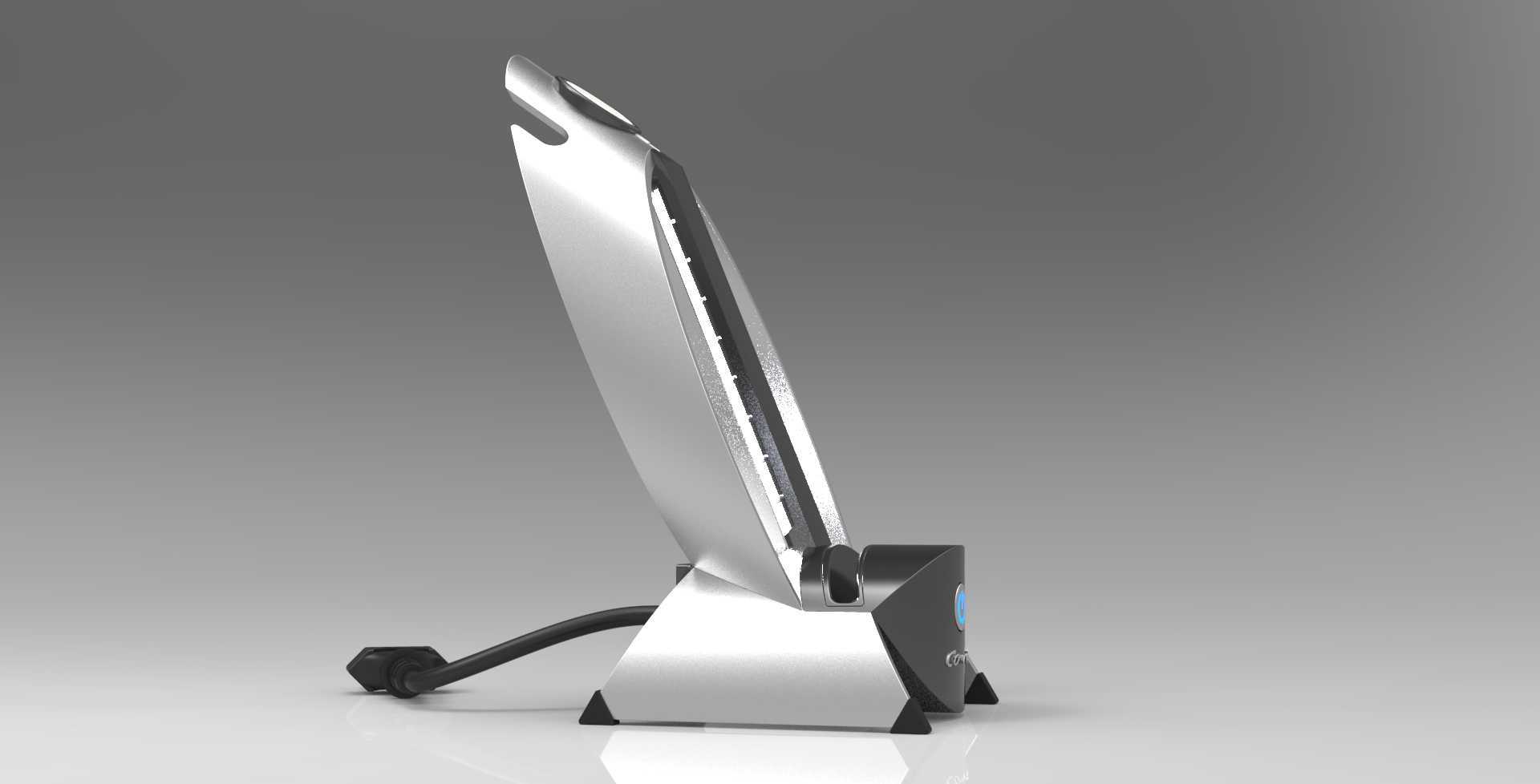

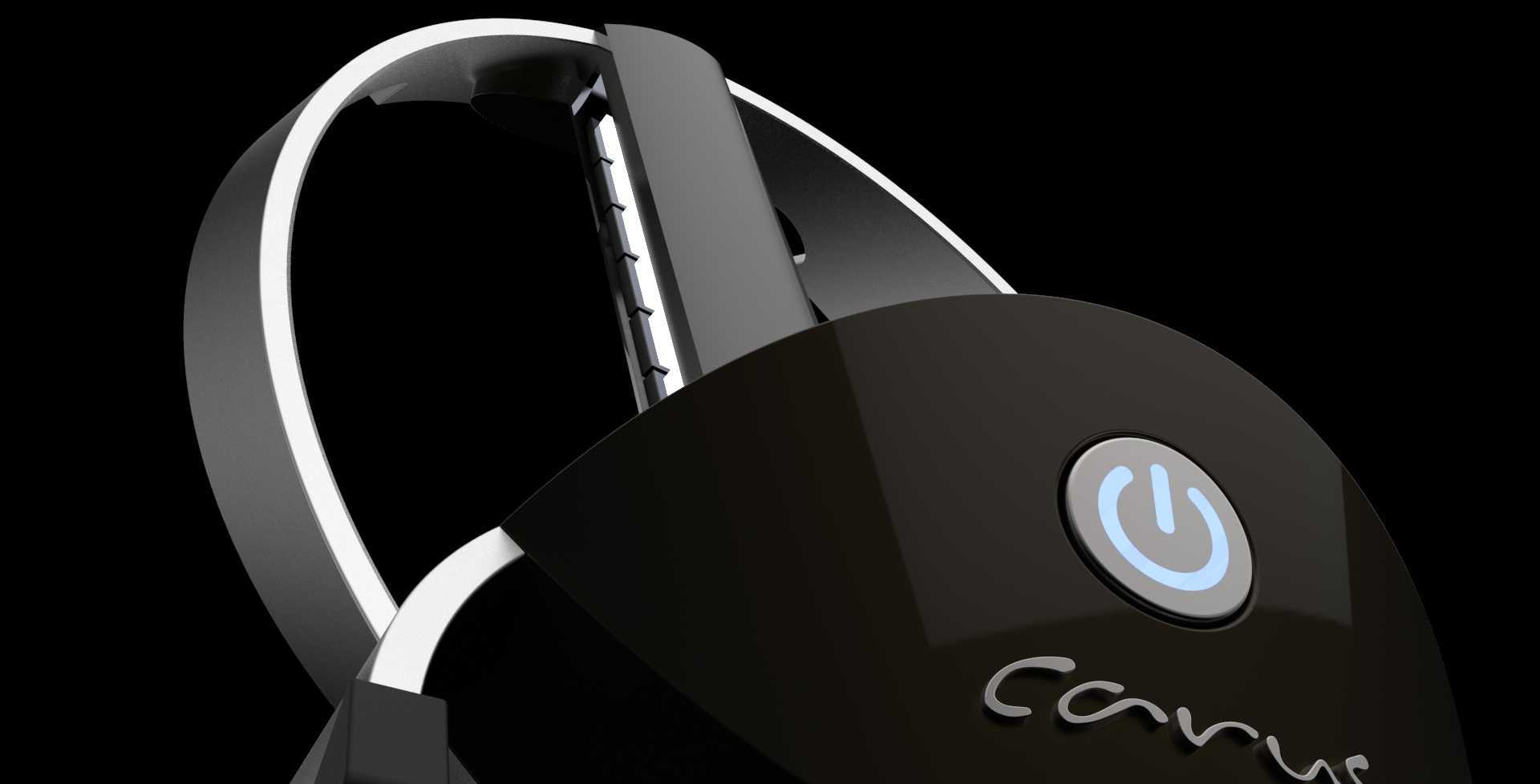

　　这款集成式桌面支架的设计初衷，是解决桌面办公场景下数码设备充电分散、桌面照明占用额外空间的痛点，日常可放置在办公桌、工作台面，同时承担桌面局部照明、iPhone与AppleWatch双设备充电支撑的功能，减少桌面零散配件的占用，让工位布线更规整。从结构实现来看，主体支撑部分采用两片直径100mm、壁厚3mm的金属管材切割成型，切割后的管材通过CNC加工的槽位完成拼接装配，无需额外的焊接工序，既保证了支撑结构的刚性，也让整体外观保持流畅的金属质感，没有多余的拼接焊缝外露。倾斜设置的主支撑臂角度经过反复校核，既可以让顶部的LED灯照射范围覆盖键盘操作区域，避免手部操作时产生阴影遮挡，也能让充电位的设备处于方便查看、插拔的角度，

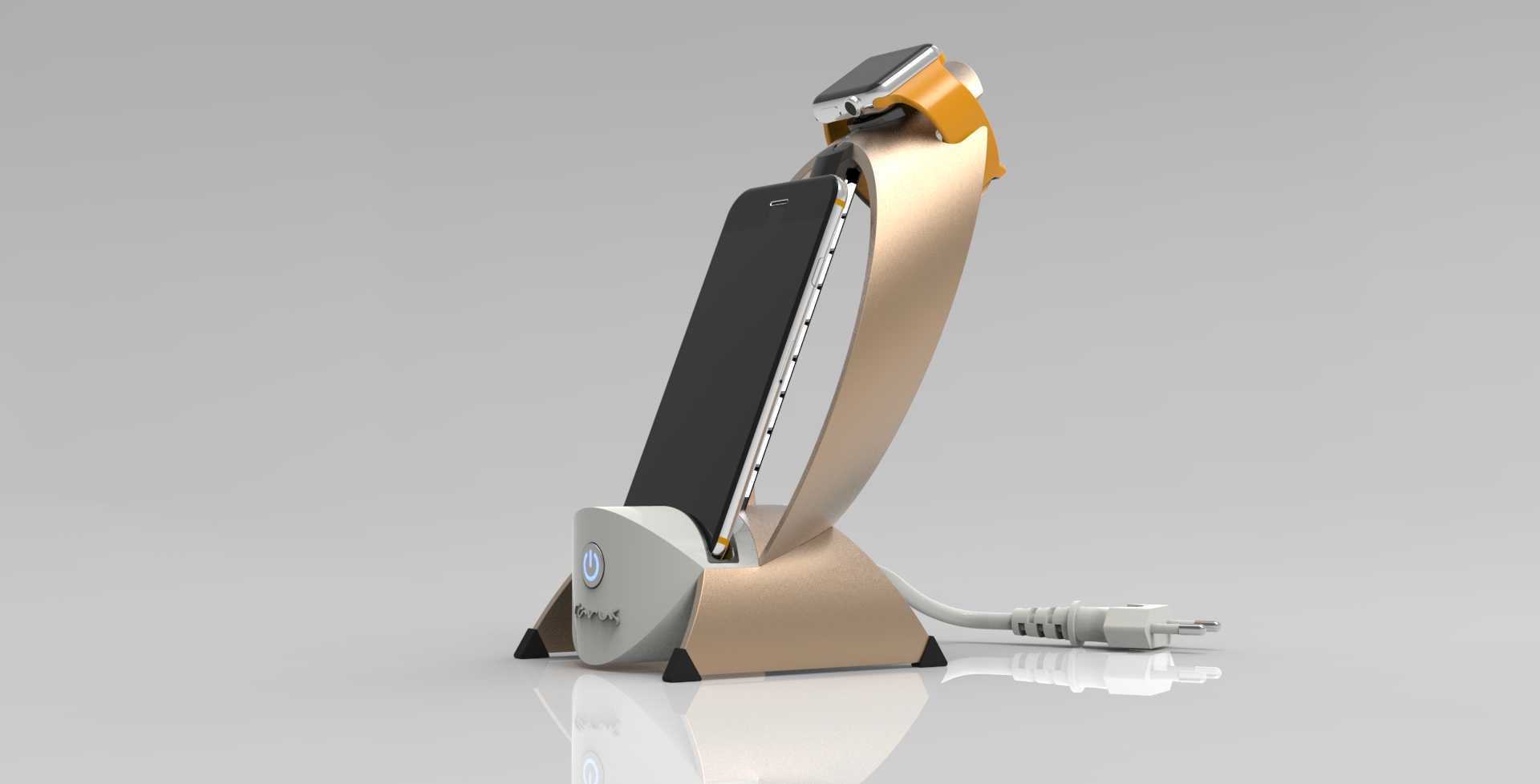

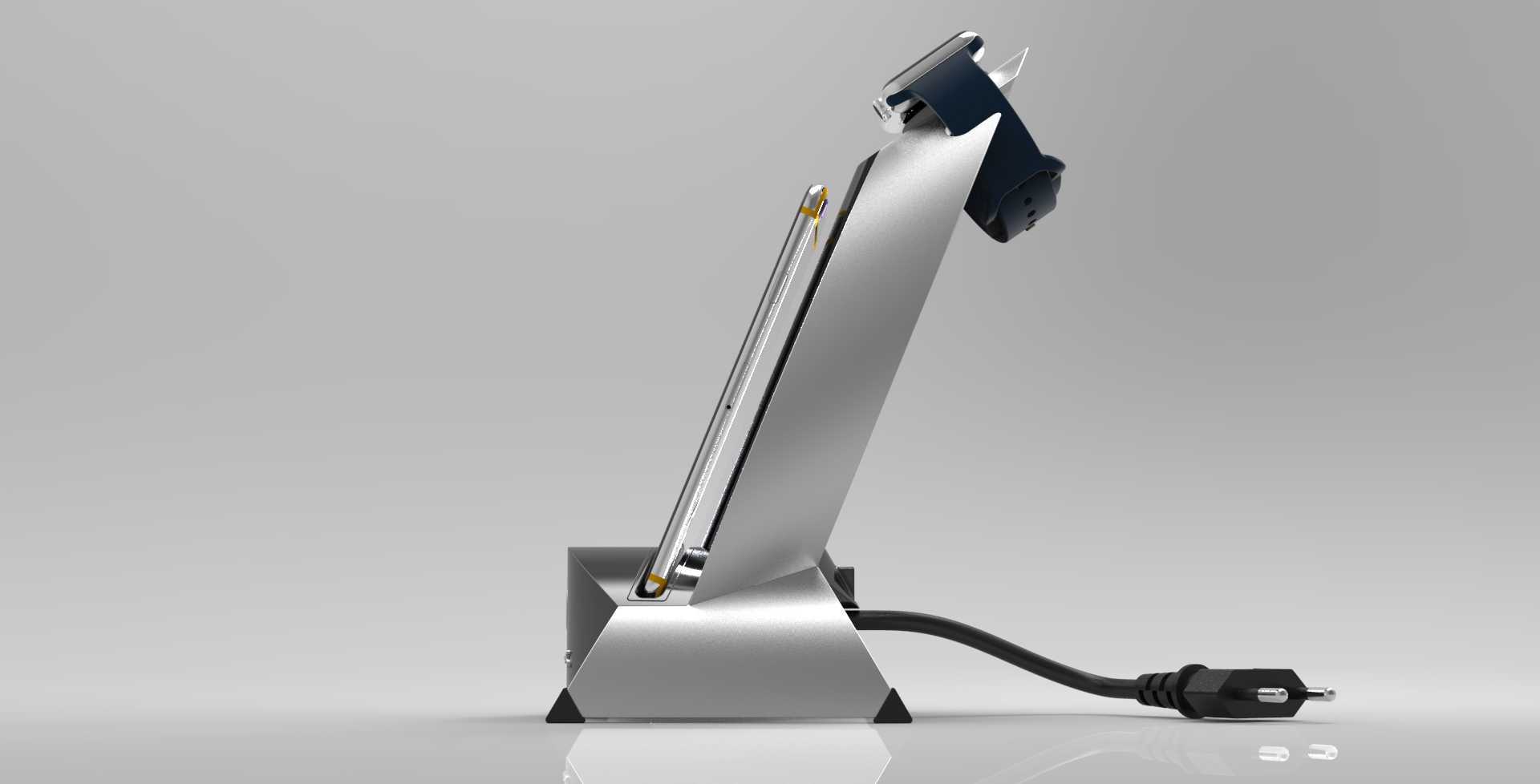

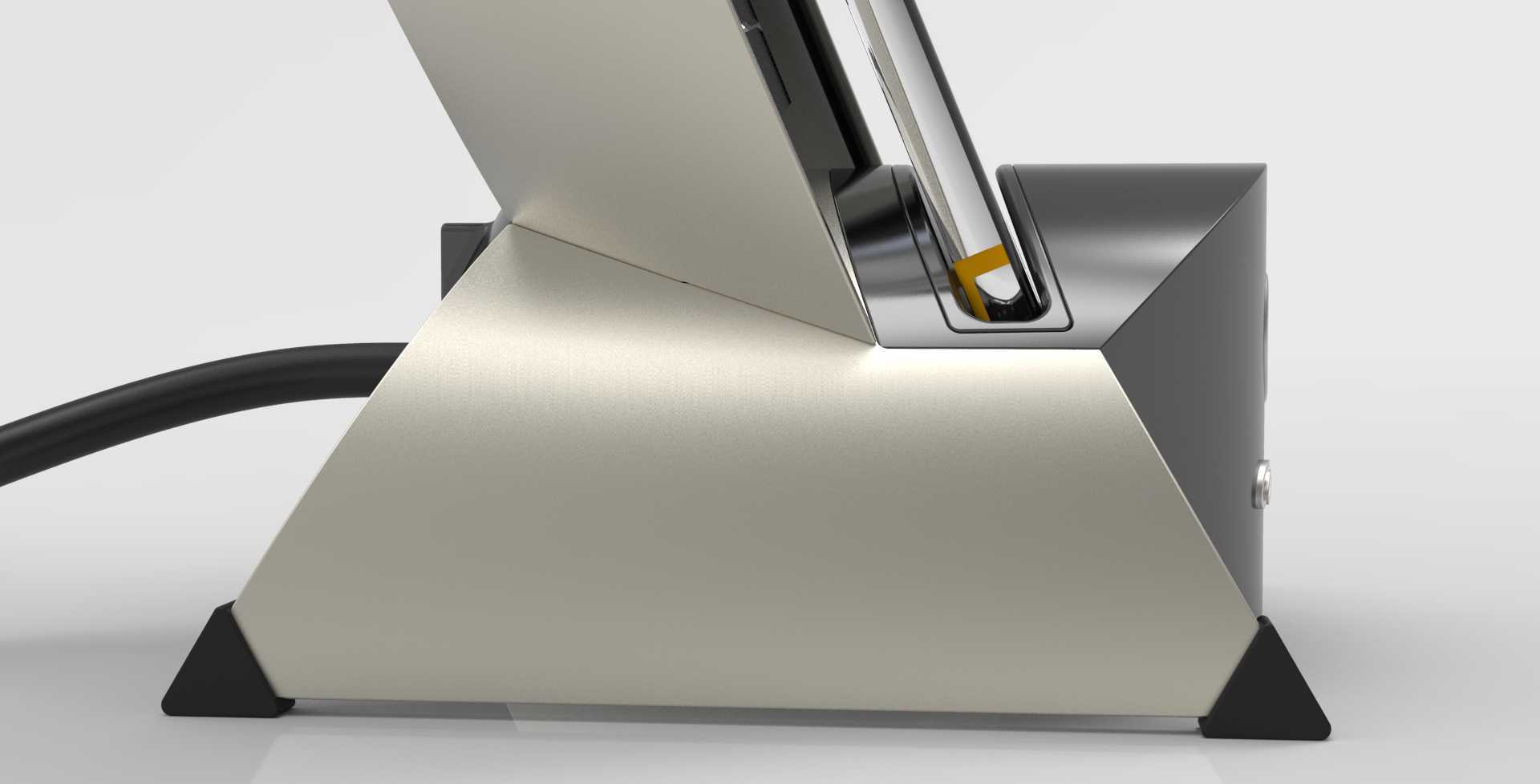

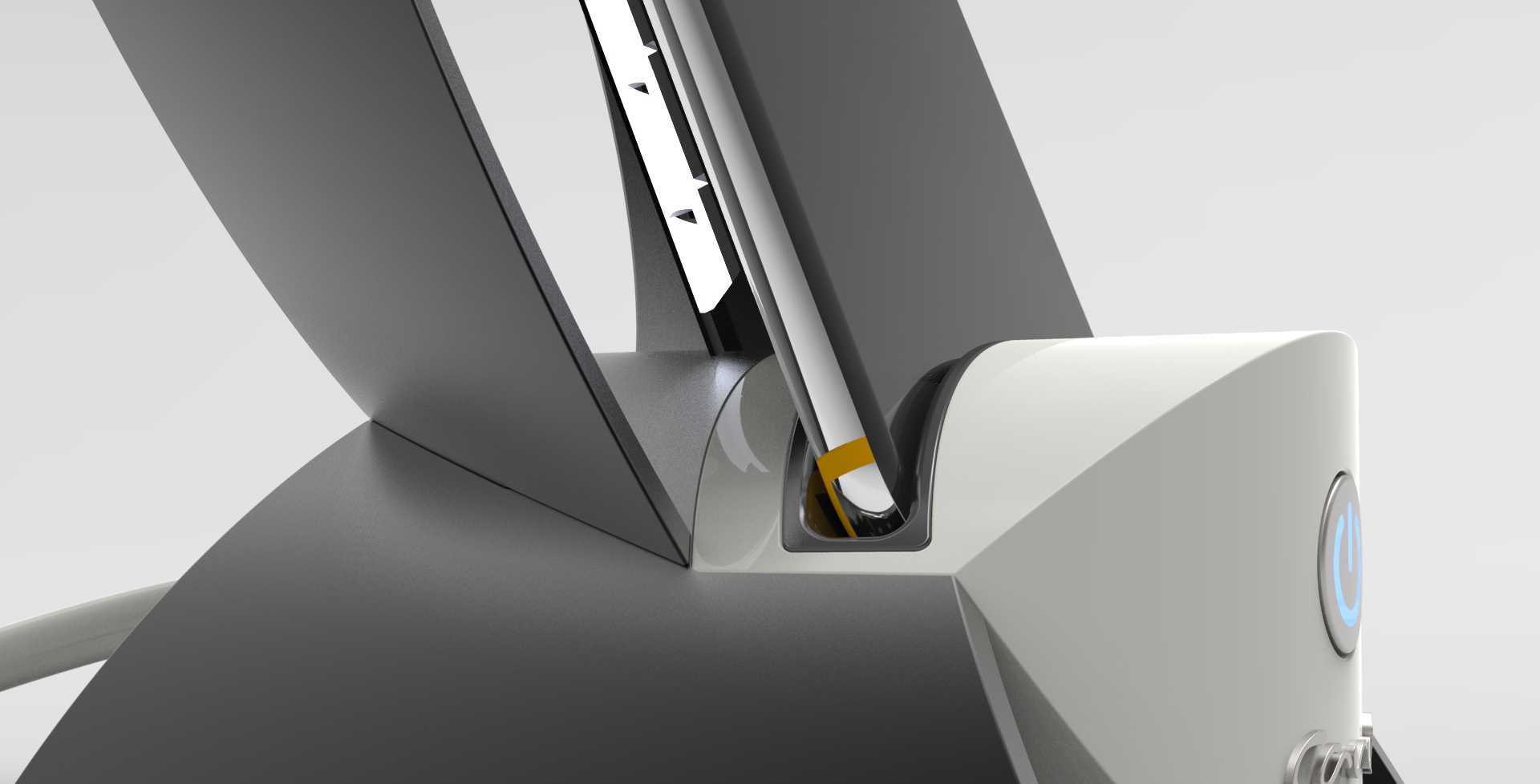

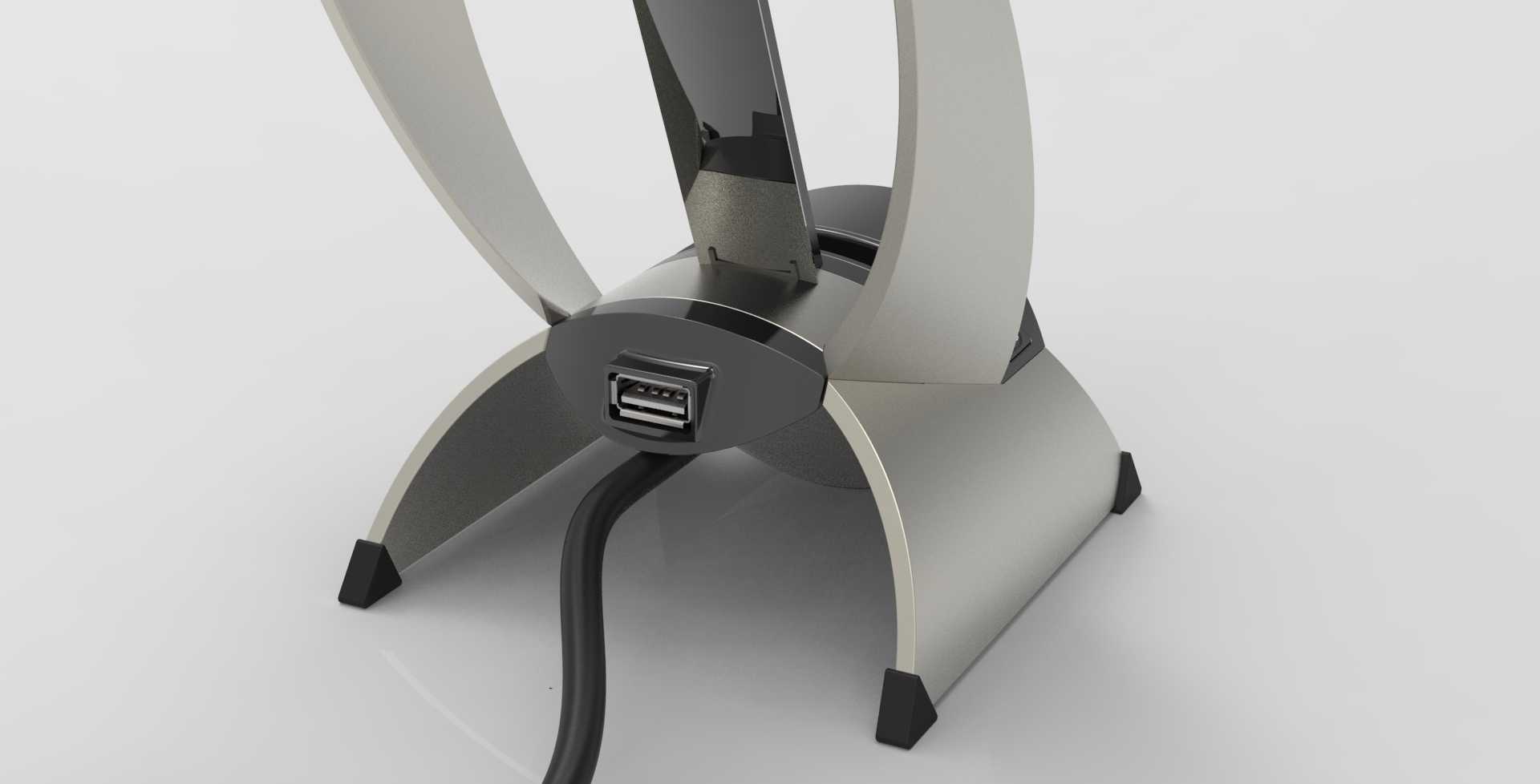

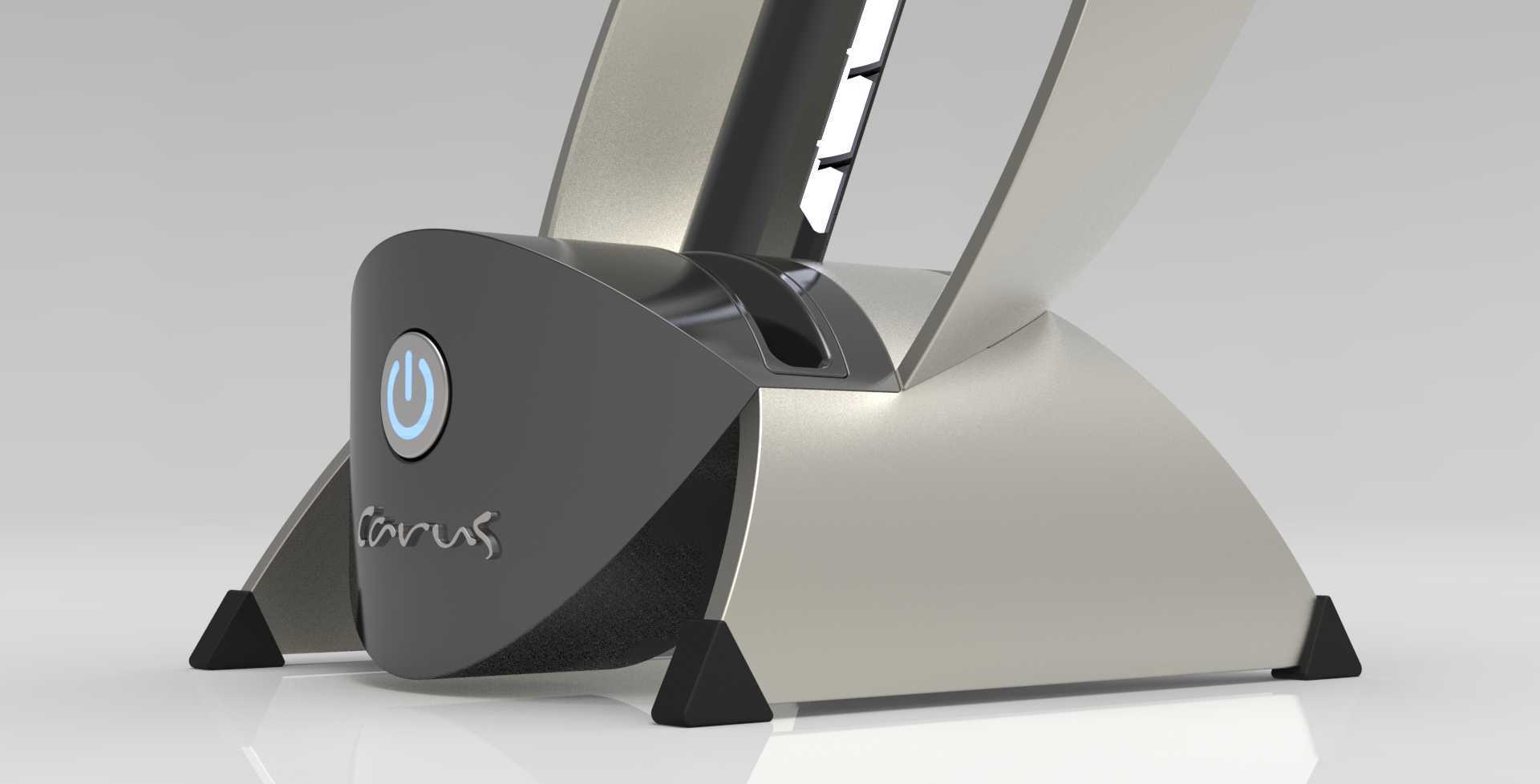

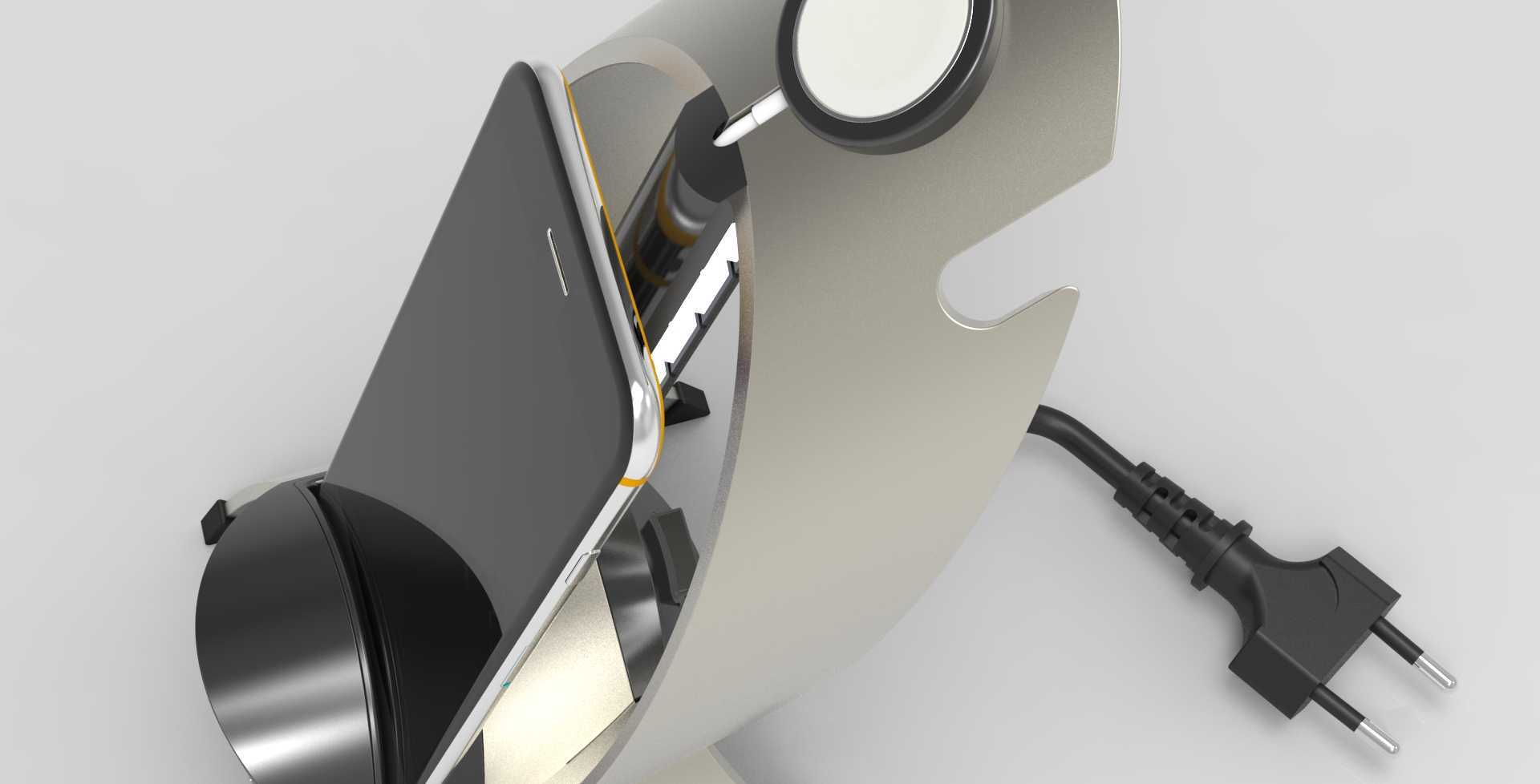

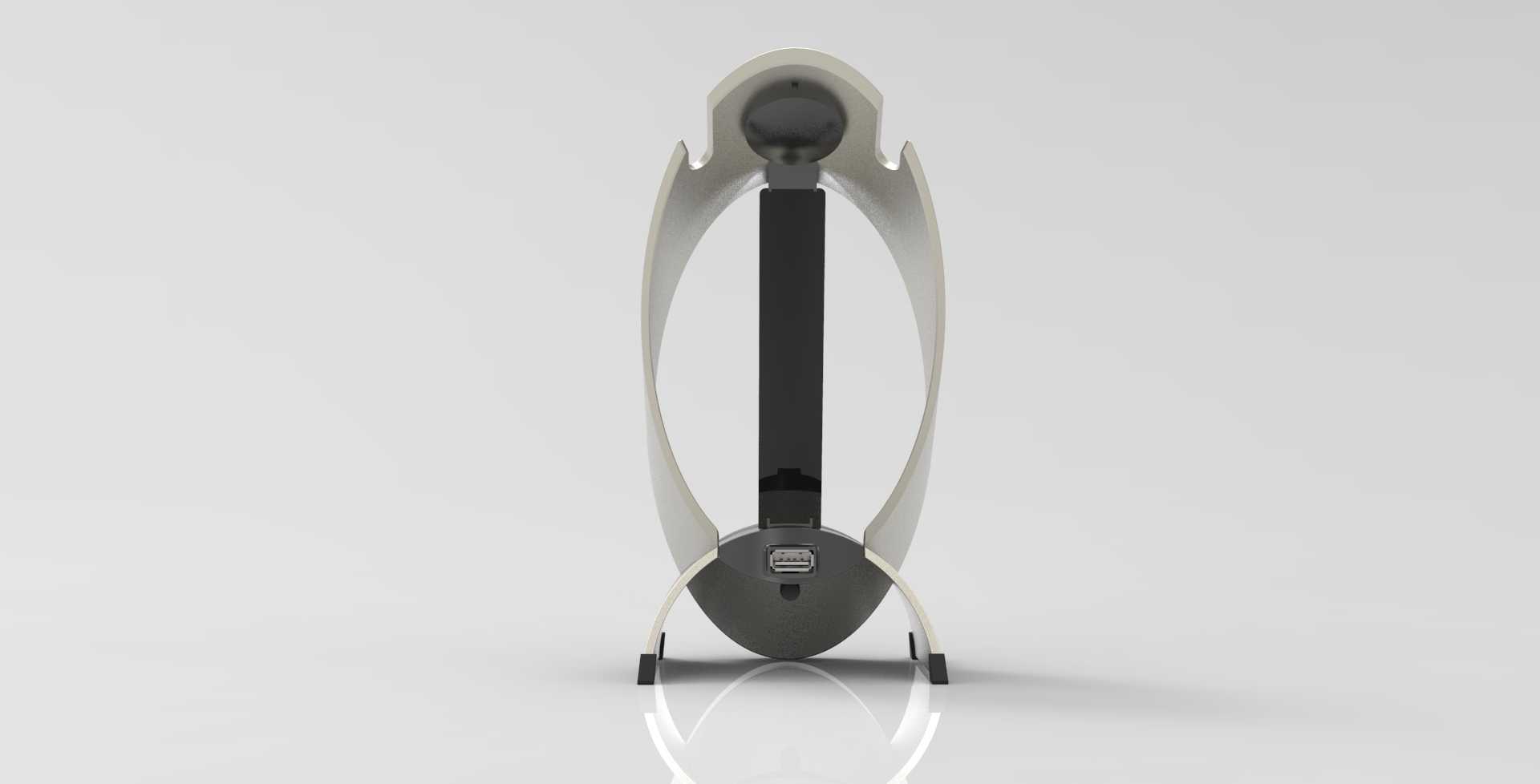

　　日常使用时无需大幅度调整坐姿就能查看设备通知、操作充电接口。底座部分做了配重与防滑设计，底部的防滑脚垫可以避免插拔充电设备时支架发生滑移，配重结构让整体重心落在底座中心区域，即使单侧放置充电设备也不会出现侧翻问题，电源线从底座侧方引出，走线方向贴近桌面边缘，不会干扰桌面其他物品的摆放。功能集成上，支架预留了两个充电位的安装空间，分别适配iPhone与AppleWatch的充电模块，充电模块的安装槽位做了公差适配，既可以牢固固定充电组件，也方便后期更换不同规格的充电模块，适配更新换代的数码设备；LED灯的供电线路隐藏在支撑臂的中空腔体内部，外部没有明线外露，既提升了外观整洁度，也避免线路长期外露出现磨损、拉扯损坏的问题。

　　从安装边界来看，整体底座占用的桌面面积较小，不会占用过多的操作空间，支架的整体高度控制在桌面常用物品的高度区间内，不会遮挡显示器视线，倾斜的支撑臂向后延伸的范围也做了限制，避免碰到后方的墙面或者显示器支架。设计过程中针对管材切割的拼接缝做了错位处理，让拼接位置处于支架的非可视面，日常使用角度下看不到拼接缝隙，金属表面做了拉丝处理，既提升了耐磨性能，长期使用不容易留下划痕，也和数码产品的金属外观风格匹配，适配不同装修风格的办公桌面。实际使用场景中，这款支架可以替代单独的桌面台灯、两个独立的设备充电底座，把三个功能整合到一个结构件上，减少桌面电源接口的占用，只需要一根电源线就能同时实现照明与双设备充电，对于工位空间有限的办公场景、

　　或者追求桌面整洁的用户来说，能够有效梳理桌面布线，减少零散配件的数量。结构设计上充分考虑了加工工艺的可行性，管材切割采用常规的线切割工艺即可完成，CNC加工的槽位都是常规的直槽结构，没有复杂的曲面加工需求，加工成本可控，装配时只需要将切割好的管材对准槽位压入，再配合少量的紧固螺丝即可完成整体组装，生产装配的效率较高，后期维护时也可以快速拆解更换损坏的部件。LED灯的照射角度可以通过顶部的转轴结构做小范围调整，满足不同使用者的照明角度需求，转轴的阻尼力度经过调校，调整后可以稳定保持在设定角度，不会出现自行下垂的问题。充电位的支撑结构做了防刮处理，和设备接触的位置预留了软质缓冲垫的安装空间，避免放置设备时刮花设备外壳，同时也能增加摩擦力，防止设备从充电位滑落。
