202毫米碳纤维自行车刹车盘结构设计

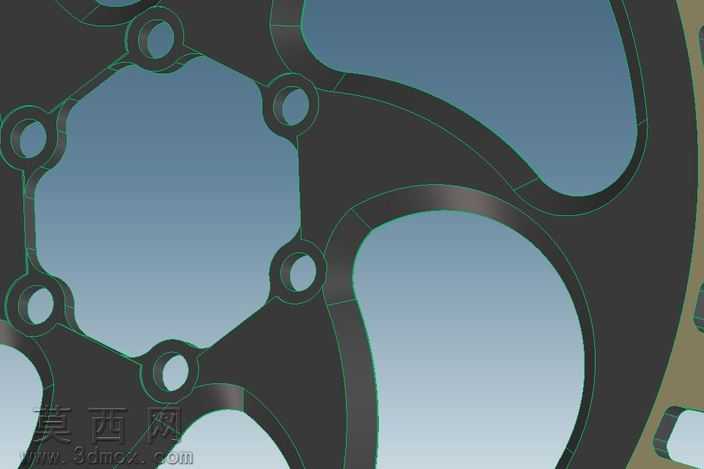

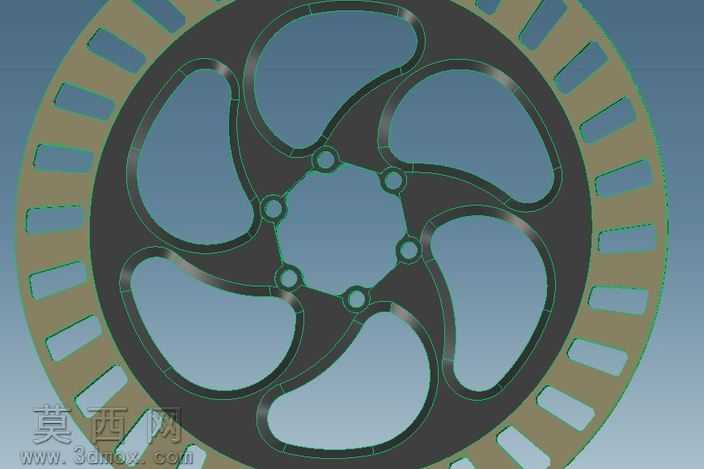

本作品为自行车用碳纤维刹车盘三维建模设计，整体直径设定为202毫米，适配标准6螺栓安装规格，可兼容常规6x44BCD规格的花鼓安装接口，满足山地车等车型的制动装配需求。建模过程中首先基于制动工况的受力需求完成整体轮廓的参数化绘制，通过多轮拓扑优化确定盘体的镂空结构形态，在保证结构强度满足制动受力要求的前提下，最大化去除非受力区域的材料，实现零件的轻量化设计目标。材质设定上主体采用碳纤维复合材料，匹配碳纤维材质的纹理与哑光质感表现，制动摩擦区域做了差异化的材质区分，通过色彩标识明确制动工作区的范围，直观呈现制动时的接触区域。结构设计阶段同步考虑了散热需求，盘体的镂空孔洞采用流线型排布，既能够降低旋转过程中的风阻，也可以在制动时引导空气流经盘体表面，带走摩擦产生的热量，避免长时间制动出现热衰减问题。建模过程中对安装孔位做了精确的公差匹配设计，保证6个螺栓孔的位置度符合装配要求，可直接适配标准规格的安装螺栓，无需额外的适配调整。盘体的边缘做了圆弧过渡处理，避免尖锐边角带来的安全隐患，同时也优化了盘体旋转时的空气动力学表现。设计过程中结合有限元分析的受力结果对局部薄弱位置做了结构加强，在连接辐条的位置做了加厚与圆角过渡处理，避免应力集中导致的盘体开裂问题，在不额外增加整体重量的前提下提升了结构的抗冲击与抗疲劳性能。渲染阶段采用写实的材质表现方式，清晰呈现碳纤维的编织纹理与金属安装位的质感差异，通过光影效果突出盘体的立体结构与镂空细节，直观展示设计的结构特点与轻量化优势，整体设计兼顾了制动性能、轻量化需求与装配通用性，可作为山地车碳纤维制动部件的设计参考。
