异形管材结构自行车车架三维设计

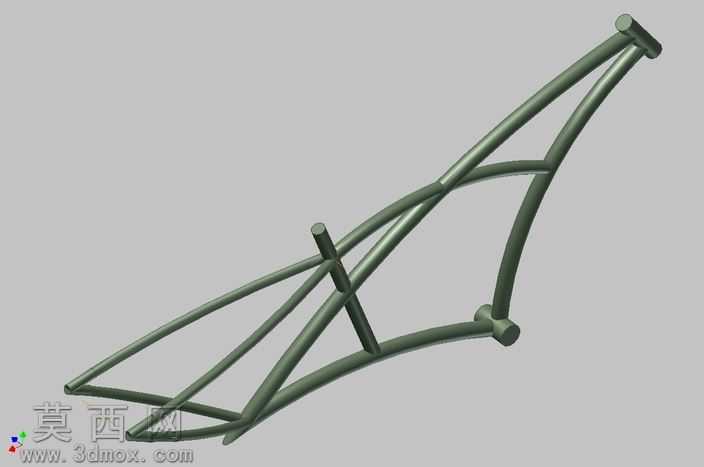

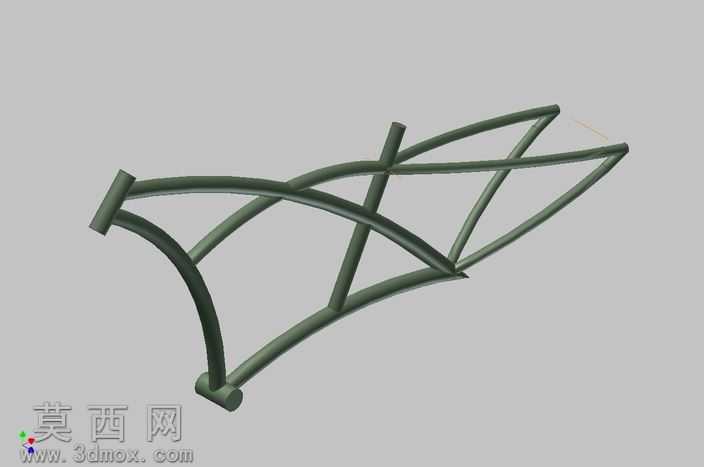

本作品为异形结构自行车车架的三维建模成果，整体采用多管材空间交错的设计思路，区别于传统自行车三角车架的常规布局，通过多根不同曲率的弯管与直管组合，形成兼具辨识度与结构强度的车架主体。建模过程中首先基于自行车骑行的人机工程学参数确定车架关键安装点位，包括车头管安装位、中轴安装位、后叉轮组安装位的空间坐标，确保各安装位的相对尺寸符合通用自行车配件的装配标准，避免后续配件适配出现偏差。管材建模采用扫掠特征完成主体形态构建，每根管材的路径曲线经过反复调整曲率，既保证管材之间衔接处过渡自然无突兀折角，也兼顾了管材弯折加工的工艺可行性，避免出现超出常规管材弯折极限的过小曲率半径。材质设置上模拟了哑光金属管材的表面质感，赋予深灰绿色的哑光涂层效果，还原金属管材经表面喷涂处理后的真实视觉表现，同时对管材衔接的焊接部位做了细节处理，模拟焊接后打磨过渡的结构特征，让模型细节更贴近真实生产的车架产品。结构设计上通过多管材的空间交错形成多组三角受力结构，在减轻车架整体重量的同时保证各个受力方向的结构强度，车头部位的弯管设计预留了足够的车把转动空间，后叉部位的管材布局兼顾了轮组安装空间与刹车组件的安装位置，中轴部位的管材衔接做了加厚处理，应对骑行过程中踩踏带来的交变载荷。整体建模过程严格遵循装配优先的设计原则，所有安装接口的尺寸都匹配通用自行车配件的标准规格，既可以作为异形自行车设计的参考方案，也可用于后续的结构受力仿真分析与加工工艺规划，模型的曲面过渡顺滑无破面，管材壁厚设置均匀，符合金属管材车架的实际生产参数要求。
