多色款MiniFix D20家具连接锁紧组件

　　这套偏心式连接锁紧组件，是当前板式家具快装结构里应用覆盖率极高的核心五金件，日常接触的定制衣柜、橱柜、办公板式桌、模块化收纳柜的板件垂直拼接、层板固定、侧板与顶板的暗装连接场景里，几乎都能看到这类结构的身影。和传统外露式螺丝连接、明装角码固定的方式不同，这套组件采用隐藏式安装逻辑，所有锁紧结构都预埋在板件内部，装配完成后板件外表面没有外露的五金件，不会破坏家具饰面的完整性，也能避免外露五金刮蹭衣物、磕碰伤人的问题，同时能大幅提升家具成品的外观整洁度。

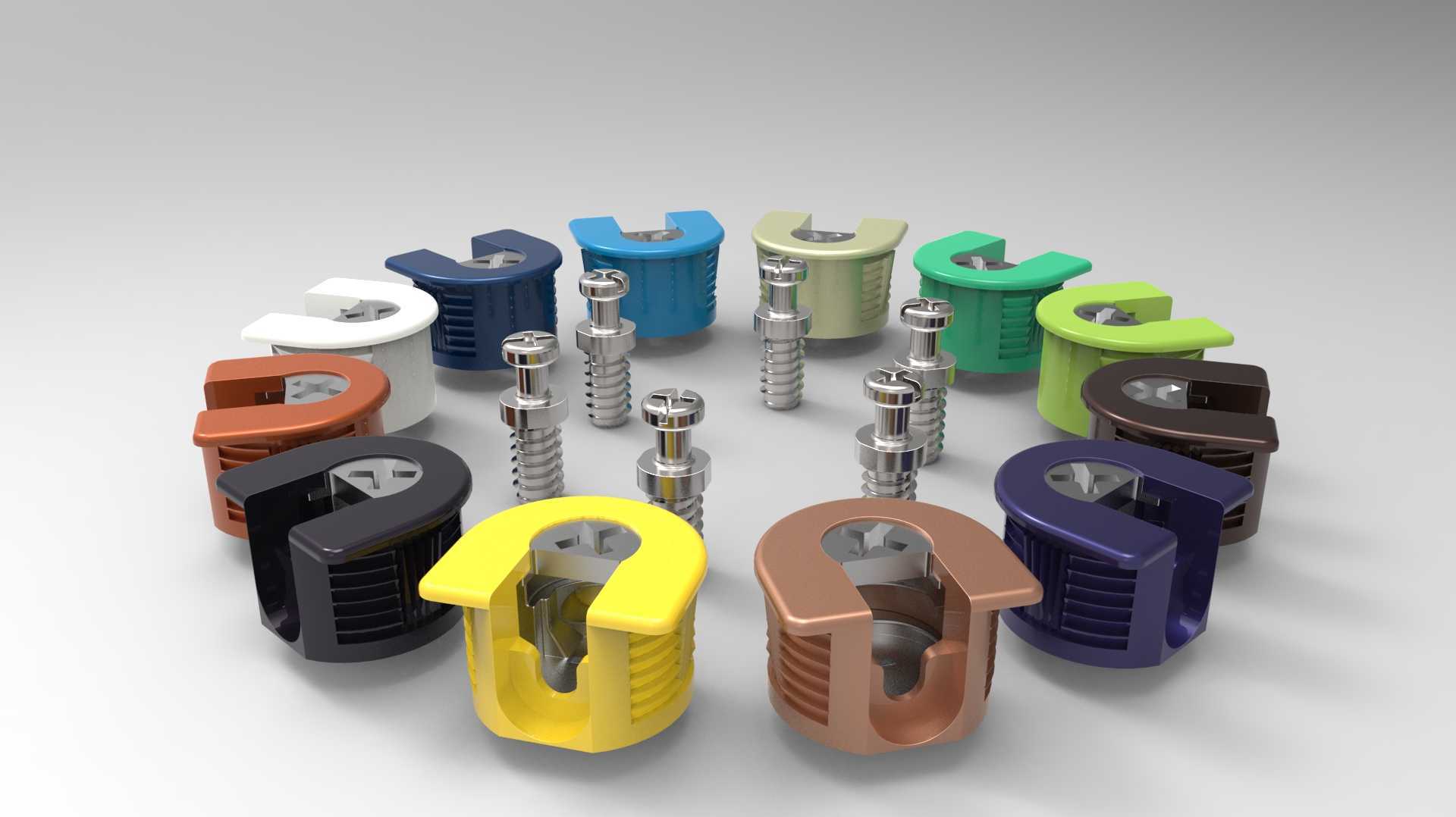

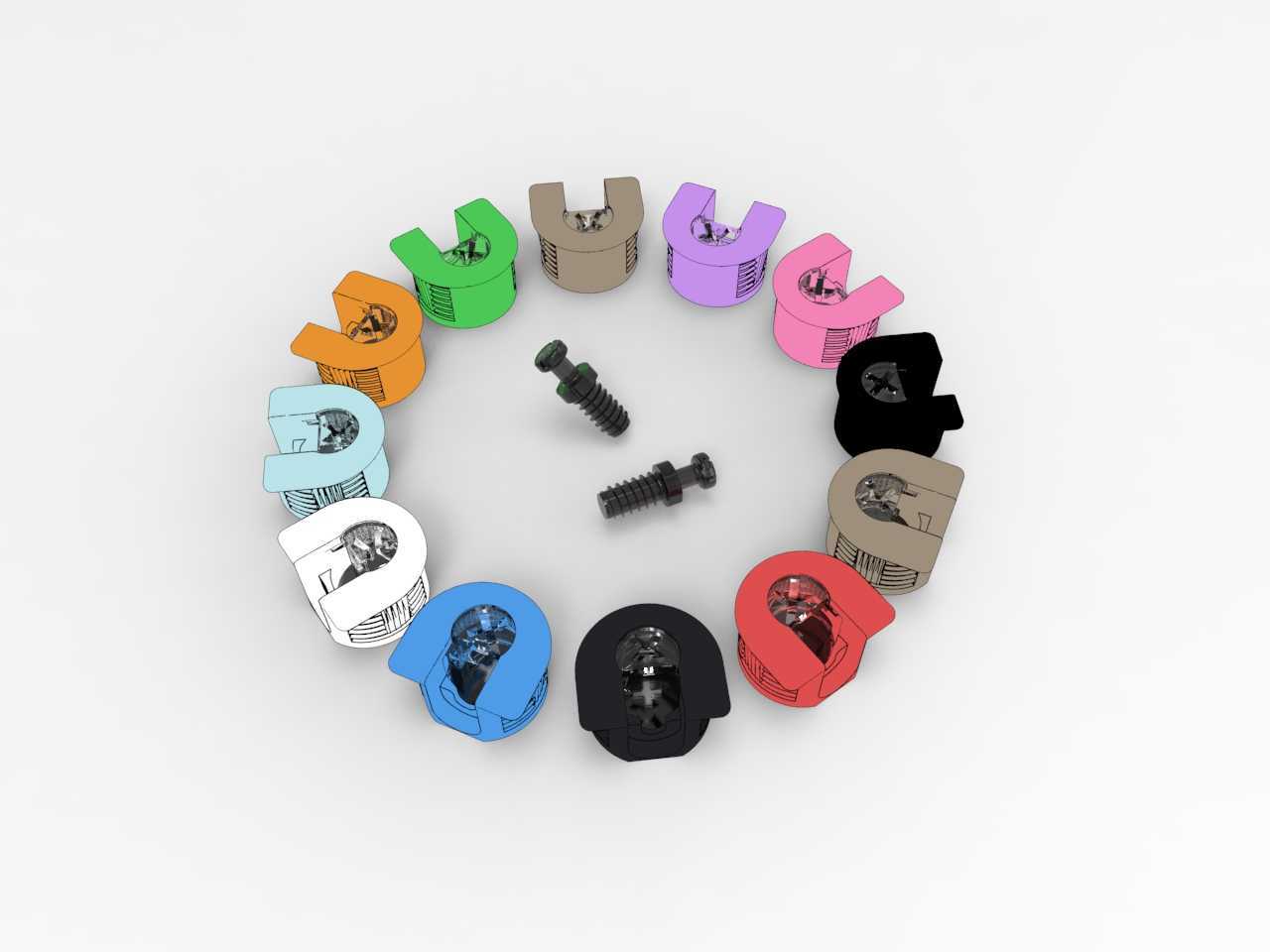

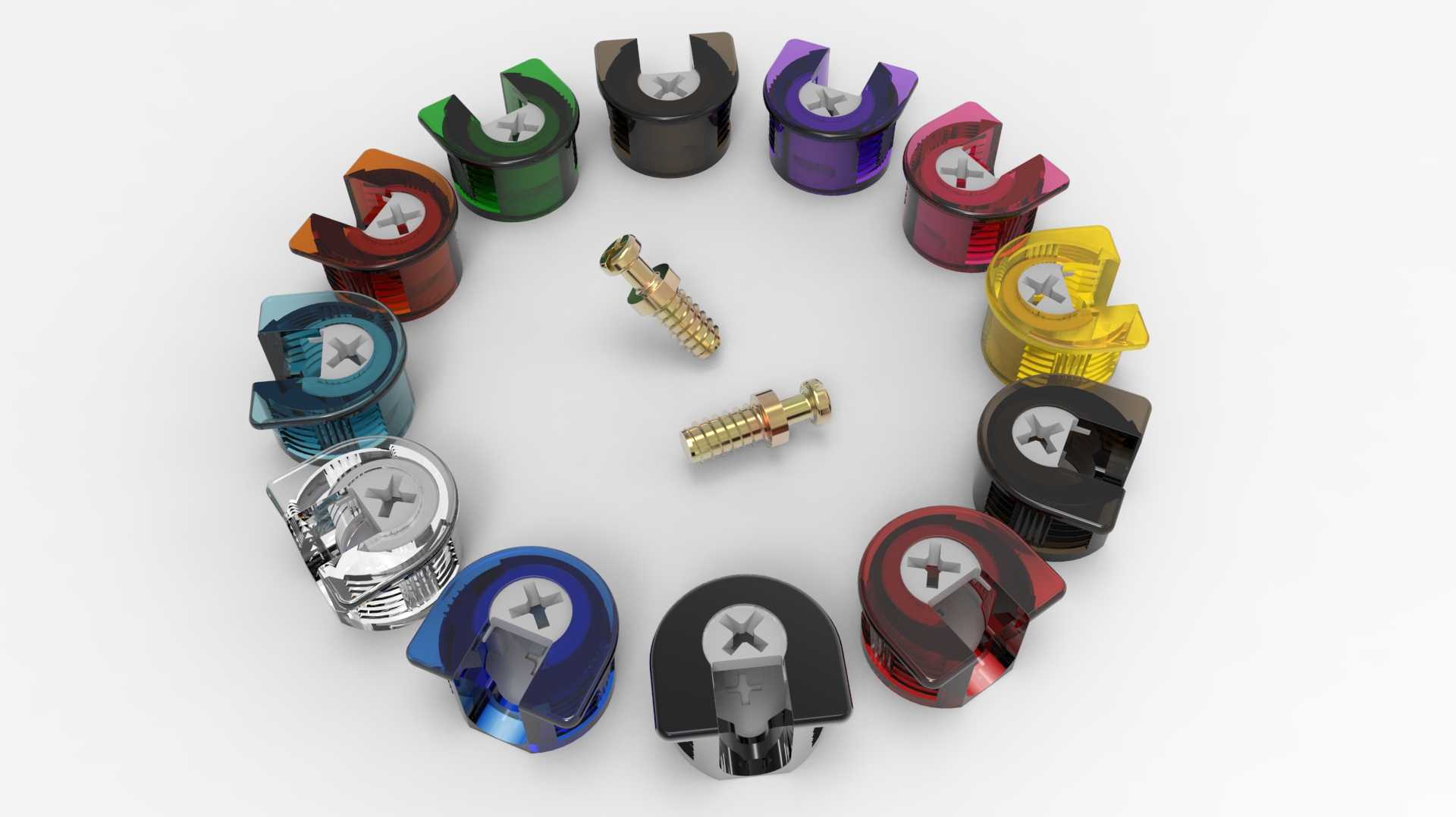

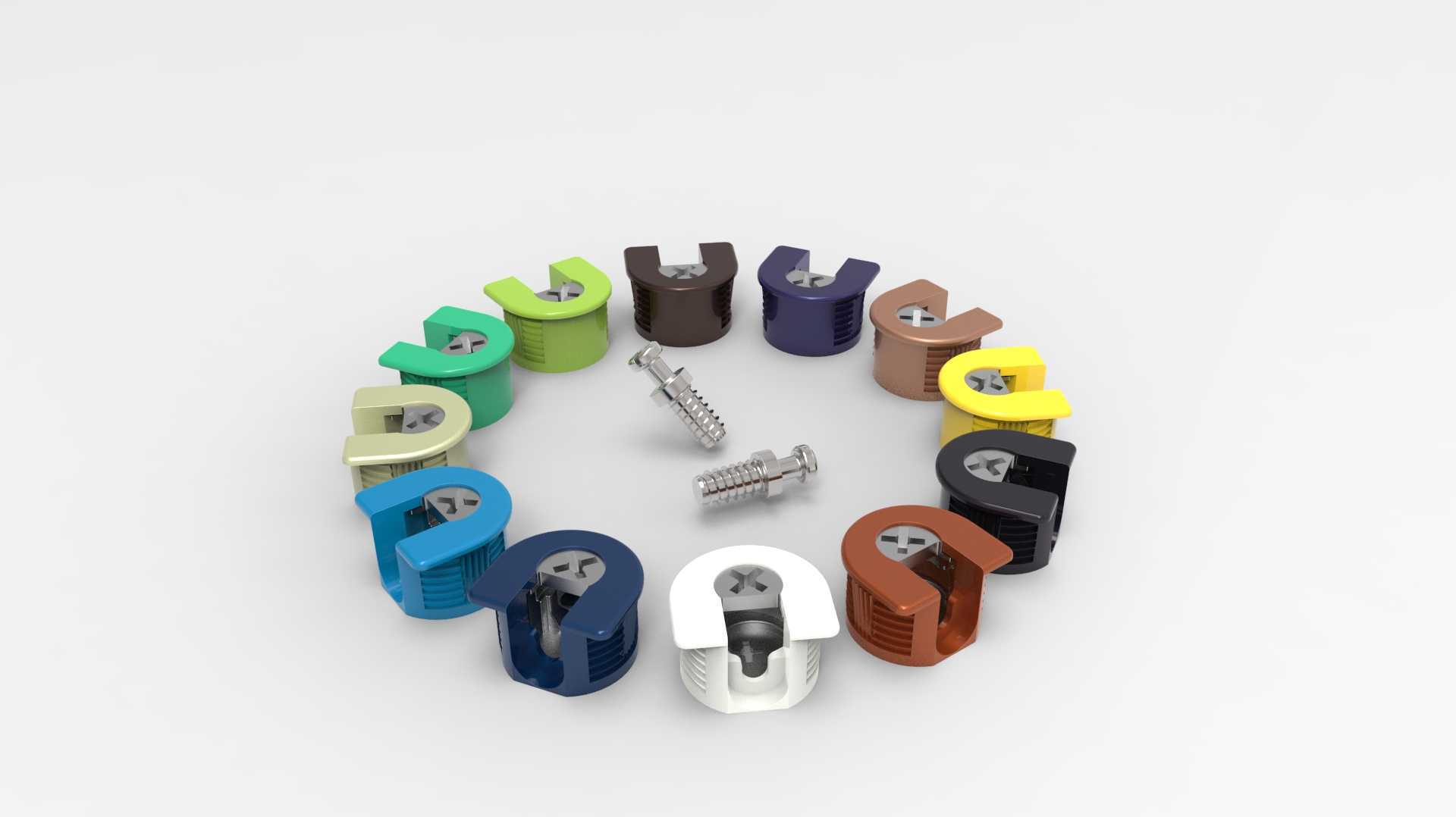

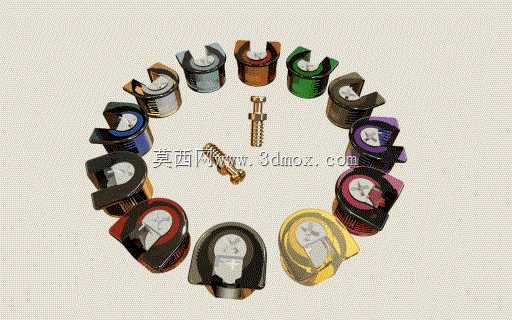

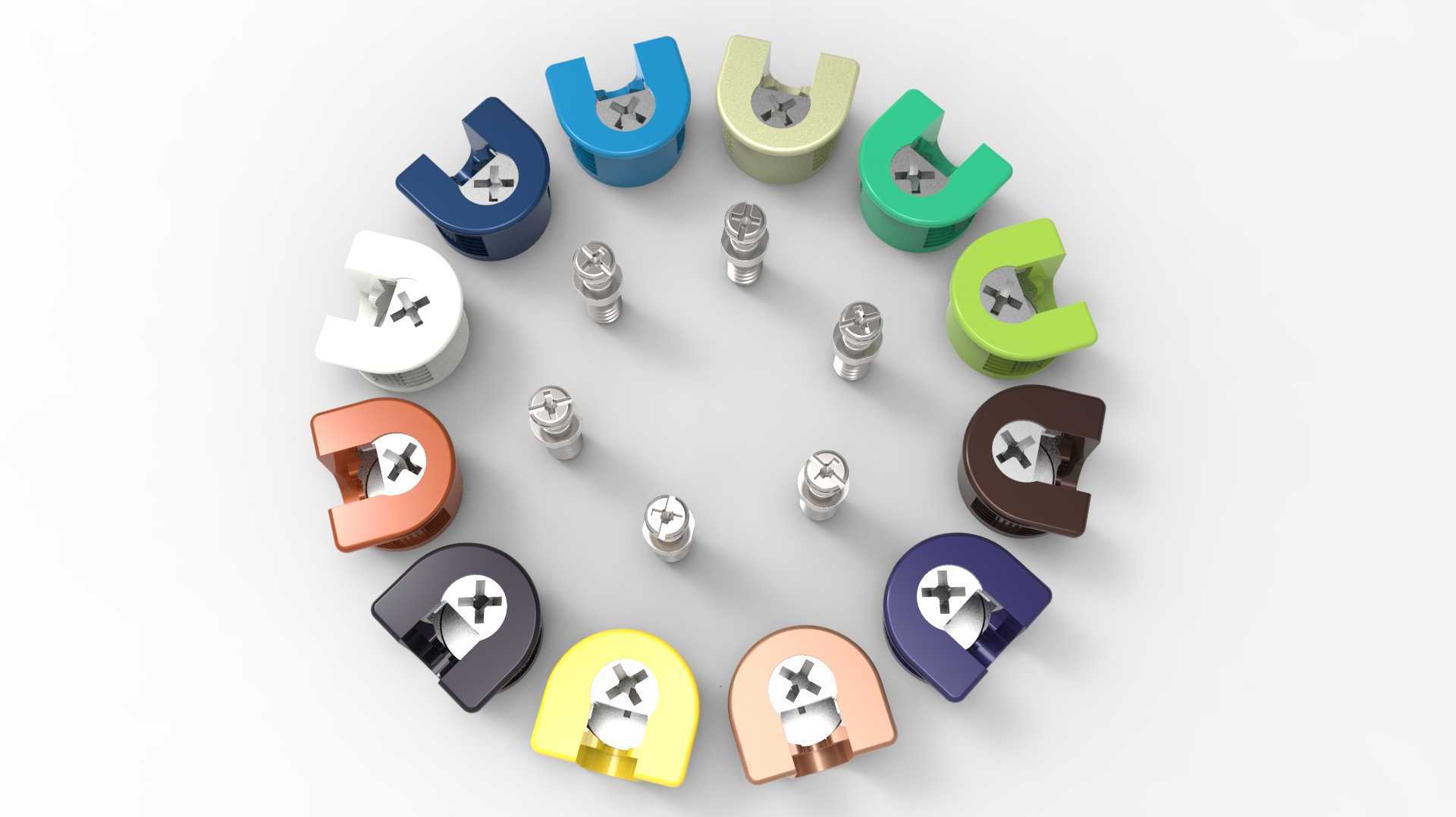

　　从功能特性来看，这套组件分为偏心锁紧座与配套连接螺杆两个核心部分，偏心锁紧座采用C型开口的偏心轮结构，内壁带有导向锁紧卡槽，当连接螺杆插入偏心座中心孔位后，转动偏心轮即可通过卡槽的偏心行程拉动螺杆，实现两块相邻板件的拉紧锁固，单次锁紧操作仅需旋转偏心轮180度即可完成，不需要反复拧动多圈螺丝，能大幅提升板式家具的现场装配效率，不管是工厂批量预装还是终端用户自行组装，都能降低装配的操作门槛。不同配色的偏心座可以匹配不同饰面的板材，比如透明蓝、透明红的款式可以适配玻璃层板或者高光亚克力板材，黑色、镀铬银色款适配深色木纹或者金属风家具，彩色半透明款可以适配儿童家具或者个性化定制柜体，不需要额外加装装饰盖就能和板材饰面形成视觉协调，减少后续的装饰配件成本。

　　从设计思路层面拆解，这套组件的核心逻辑是通过偏心结构的行程差实现无应力拉紧，偏心轮的卡槽轨迹经过反复调校，锁紧行程控制在4mm左右，既能够保证板件拼接后没有可见缝隙，又不会因为拉紧行程过大导致板件预埋孔位被拉裂，适配市面上绝大多数16mm厚度的板式家具基材，不管是颗粒板、密度板还是多层实木板，只要按照标准孔位要求打孔预埋，都能获得稳定的连接强度。偏心座的外圆做了防滑滚花结构，预埋进板材的预装孔后，滚花结构会卡入孔壁的木材纤维里，避免锁紧操作时偏心座跟转，不需要额外打胶固定就能保证预埋的牢固度，后续如果需要拆卸家具，只需要反向转动偏心轮松开螺杆，就能实现板件的无损拆解，方便家具的搬迁移位与重复拆装使用，符合当前模块化家具可重复利用的设计趋势。

　　在外形尺寸与安装边界上，这套D20规格的偏心锁紧座，外圆直径为20mm，预埋深度为12mm，对应的板件预埋孔直径要求为20mm，孔位距离板件拼接边缘的距离为34mm，配套的连接螺杆长度根据拼接板件的厚度可做适配调整，常规16mm板件搭配的螺杆有效连接长度为11mm，安装时需要在两块待拼接的板件上分别加工偏心轮预埋孔与螺杆安装孔，两孔的同轴度公差需要控制在0.5mm以内，否则会出现螺杆插装困难、锁紧后板件错位的问题。偏心座的顶部设计有十字槽结构，可以用普通十字螺丝刀进行锁紧操作，不需要专用的安装工具，适配现场装配的通用工具条件，降低了装配的工具成本。

　　在实际工程应用中，这类连接件的抗拔力可以达到1500N以上，完全能够满足常规板式家具的层板承重、柜体结构连接的强度要求，相比传统的木榫加螺丝连接方式，这套组件的装配效率可以提升60%以上，而且连接后的板件拼接缝隙可以控制在0.1mm以内，外观平整度更好。针对不同的使用场景，偏心座的材质也做了区分，彩色半透明款采用高强度工程塑料注塑成型，本身带有一定的自润滑特性，锁紧转动时的阻力更小，不会出现金属件生锈污染板材的问题；金属镀铬款采用锌合金压铸成型，表面做镀铬抛光处理，结构强度更高，适合承重要求更高的柜体连接场景，比如书柜、大型衣柜的结构受力位连接。在建模设计这套组件时，需要重点关注偏心轮卡槽的轨迹曲线参数，要保证螺杆在插入后，转动偏心轮的过程中受力均匀，没有卡顿死点，同时要控制好偏心轮与预埋孔的配合公差，过松会出现锁紧后松动旷量，过紧会导致预埋安装困难，影响装配效率。
