海福乐MiniFix D15板式家具连接件结构

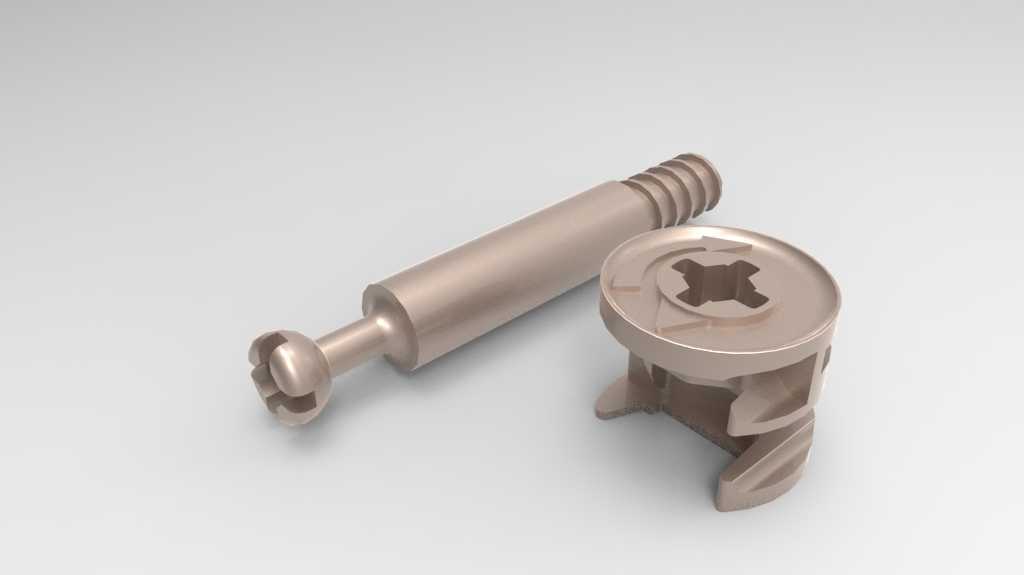

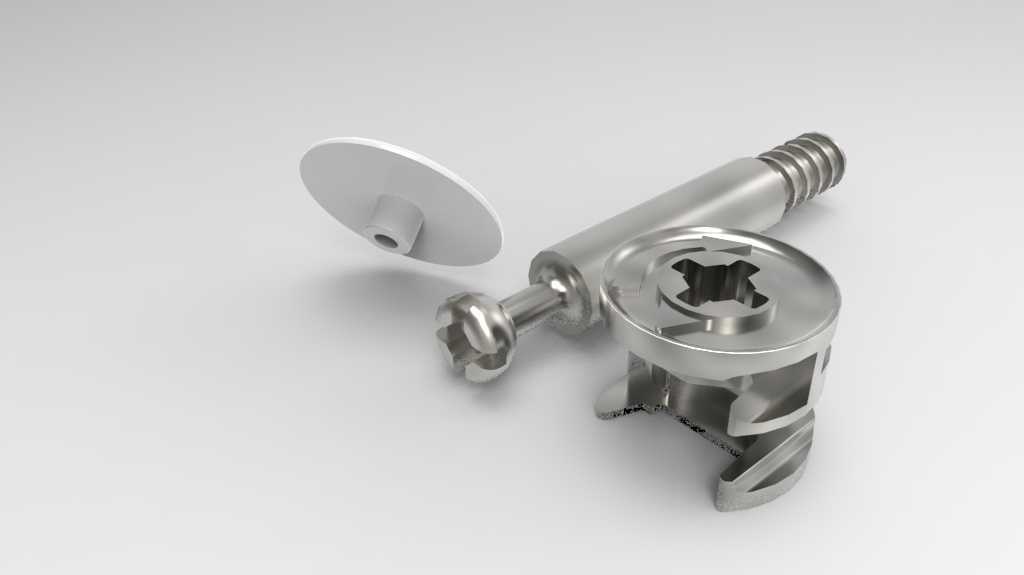

　　这套偏心式紧固组件是当前定制板式家具领域应用覆盖率极高的隐形连接方案，常见于全屋定制柜类、办公拆装家具、模块化展架的板件拼接工位，替代传统明装螺丝与榫卯结构，实现板件间的无外露紧固件连接，兼顾装配效率与外观整洁度。整套组件由偏心锁紧凸轮、镀锌连接杆、预埋膨胀螺母、端面装饰盖四个独立零件配合完成锁紧动作，其中偏心凸轮采用锌合金压铸成型，表面做镀锌钝化处理，轮体侧面开有偏心钩槽，安装时顺时针转动凸轮即可通过偏心行程拉动连接杆，实现两块垂直拼接板件的拉紧锁固，轮体端面的十字驱动槽适配常规十字螺丝刀，无需专用工具即可完成锁紧与拆卸操作，反复拆装的锁紧行程损耗控制在0.1mm以内，能满足家具多次搬迁拆装的使用需求。

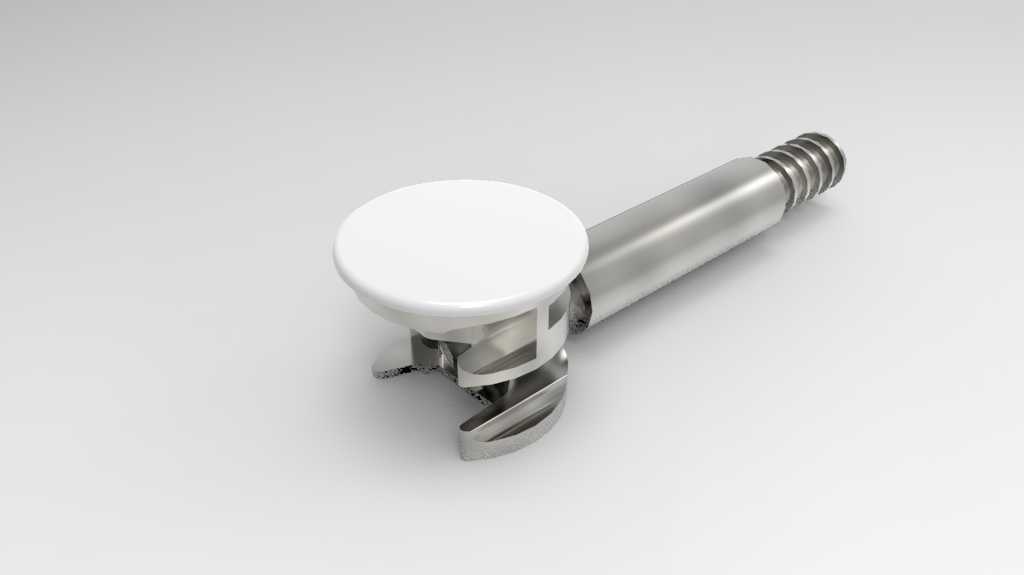

　　配套的连接杆采用冷镦工艺加工，杆部带定位止退台阶，头部的球头结构可顺利滑入偏心轮的钩槽内，杆身螺纹段适配预埋膨胀螺母，安装时先将膨胀螺母预压入待连接板件的预钻孔内，再将连接杆旋入螺母至止退台阶贴紧板件端面，即可保证连接杆的伸出长度公差稳定在±0.2mm范围内，避免因杆长偏差导致的锁紧不到位或板件开裂问题。配套的塑料装饰盖采用卡扣式结构，可直接扣合在偏心轮的安装孔端面，遮盖驱动槽与孔位缝隙，适配15mm直径的标准安装孔，盖面做亚光磨砂处理，与常见的三聚氰胺板饰面质感匹配，不会出现明显的色差突兀感。从设计边界来看，这套组件适配15-16mm厚度的常规板式家具基材，包括颗粒板、密度板、多层实木板等常见定制家具板材，

　　安装时需在板件上加工两类孔位：一是垂直于板件端面的连接杆预埋孔，孔径10mm、孔深11mm，孔位中心距板边距离为34mm；二是垂直于板件平面的偏心轮安装孔，孔径15mm、孔深12.5mm，两类孔位的同轴度公差需控制在0.3mm以内，否则会出现连接杆无法顺利卡入偏心轮钩槽、锁紧后板件间存在缝隙的问题。在实际装配场景中，这套组件支持板件的90度垂直拼接，包括侧板与顶板、侧板与底板、层板与侧板的连接，单组组件的静态抗拉承载力可达1500N，常规1.2m高度的储物柜单块层板配置4组该连接件即可满足40kg的均布载荷使用要求。设计时需注意，偏心轮的安装方向需与连接杆伸入方向匹配，轮体上的导向槽开口需正对连接杆伸入方向，否则会出现装配卡滞；

　　预埋膨胀螺母压入板材时需保证端面与板件端面齐平，不得出现偏斜或突出，否则会导致板件拼接后出现拼接缝不均的问题。此外，连接杆的螺纹旋入深度需达到8mm以上，保证与预埋螺母的啮合牙数不少于5牙，避免长期承重后出现螺纹滑牙、连接失效的问题。这套连接结构的优势在于全隐藏式安装，家具外表面无任何外露紧固件，装配完成后外观整体性强，同时拆装过程无需破坏板材孔位，相比一次性的快装连接件，可支持至少10次以上的反复拆装，适配民用家具、办公家具的搬迁重组需求。在建模还原过程中，需重点保证偏心轮的钩槽曲面轮廓精度，该曲面直接决定锁紧行程与拉紧力的线性变化，若曲面轮廓偏差超过0.1mm，会导致锁紧力矩过大或锁紧后出现松脱；连接杆头部的球头R角需与偏心轮钩槽的导入角匹配，保证装配时可顺利滑入锁紧位，无需额外施加过大的轴向推力；装饰盖的卡扣倒扣量需控制在0.3mm，既保证扣合后不会轻易脱落，也能在需要拆卸时可通过薄撬片顺利取下，不会损坏盖体或板件饰面。
