隐藏式玻璃门全覆盖安装铰链结构

　　日常做展柜、酒柜、玻璃柜门的结构设计时，最常碰到的痛点就是常规明装铰链破坏玻璃面板的整体视觉感，同时玻璃材质脆性高，普通金属铰链的硬接触固定方式很容易在开合受力时造成玻璃崩边，这款隐藏式玻璃门铰链就是针对这类场景开发的专用连接件。从实际应用场景来看，这类铰链主要适配厚度8-12mm的钢化玻璃柜门，常见于商用展示柜、家用酒柜、卫浴镜柜、实验室玻璃仪器柜等场景，尤其是对外观整体性要求高的无框玻璃门结构，不需要在玻璃上打复杂的沉孔，仅通过前端的弹性夹持结构就能完成玻璃门板的固定，大幅降低玻璃加工的工序成本，也避免了打孔位置应力集中导致的玻璃碎裂风险。

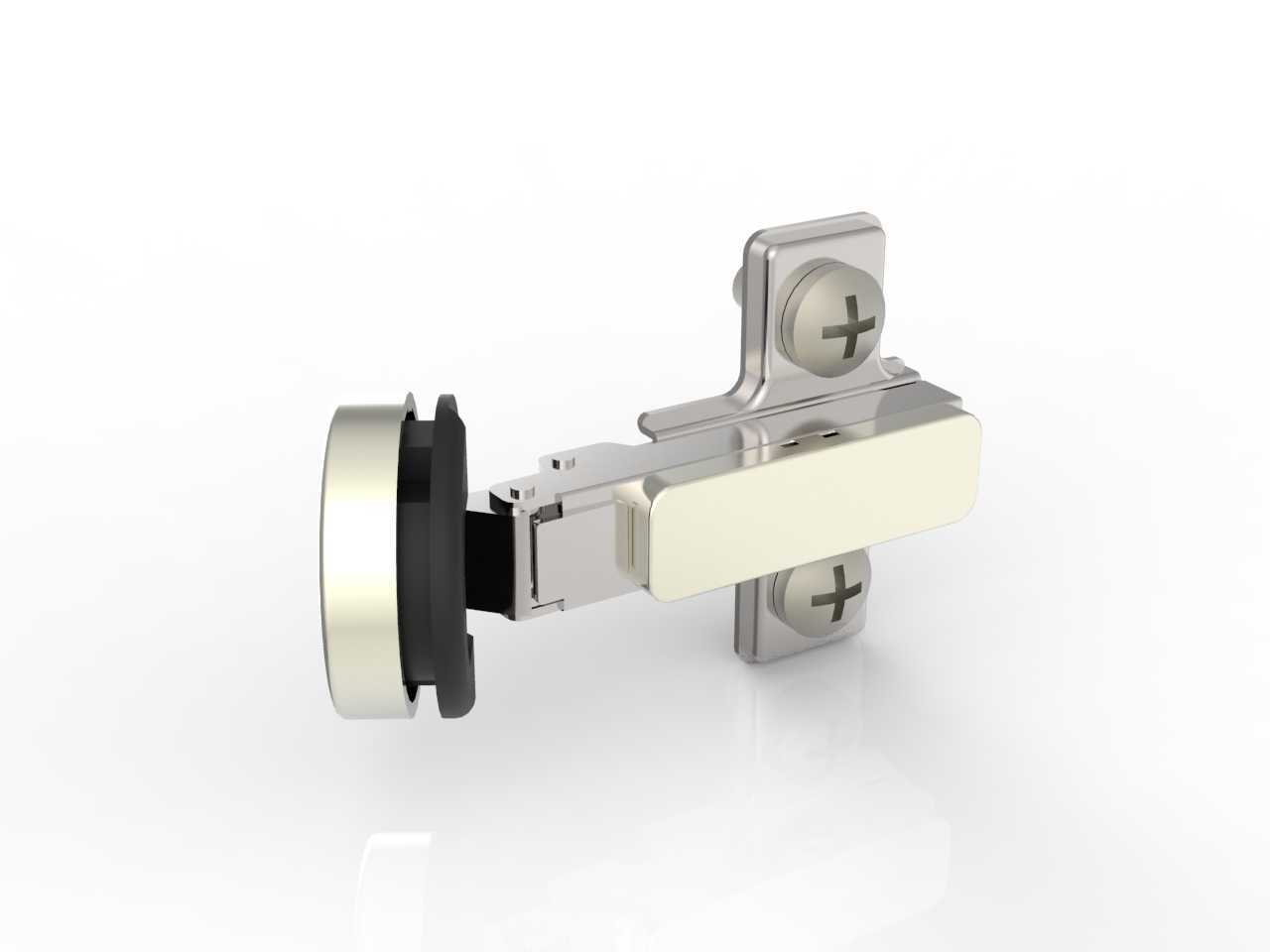

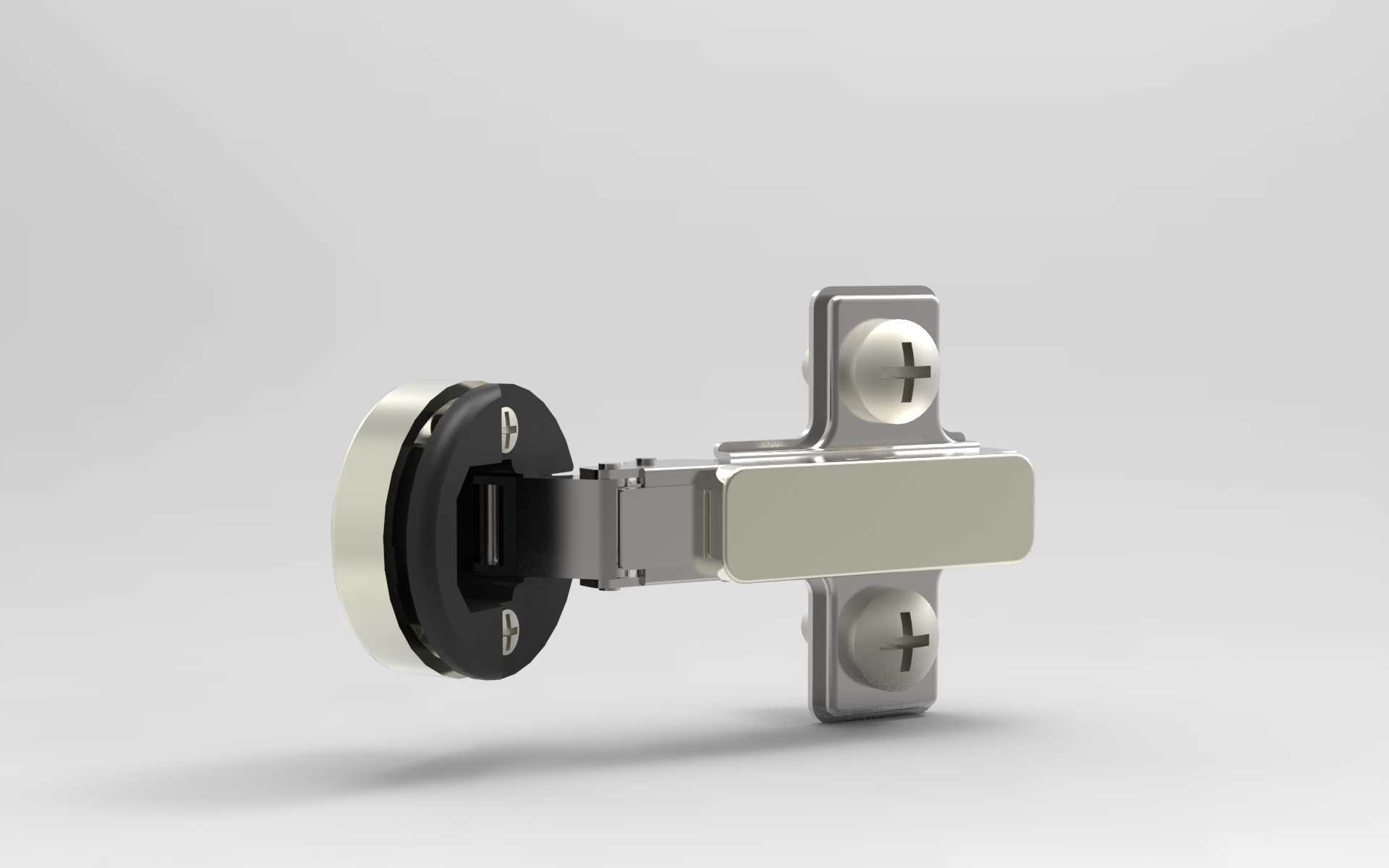

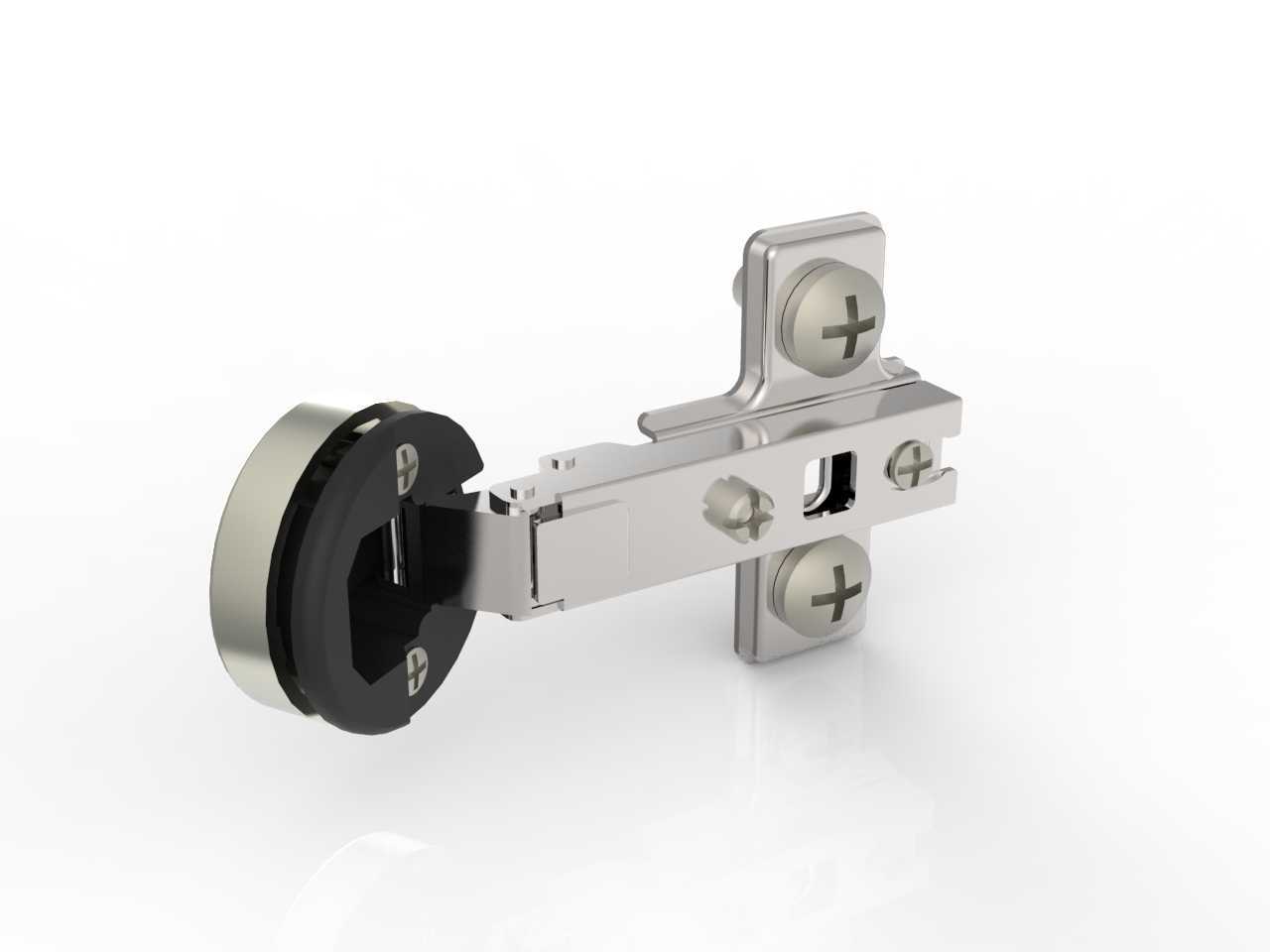

　　从功能特性上拆解，这款铰链采用全覆盖式的安装底座，固定端通过十字槽盘头螺钉锁紧在柜体侧板上，底座的调节余量预留了前后2mm、上下3mm的调节空间，安装时可以通过微调底座位置抵消柜体加工的尺寸误差，保证多扇玻璃门安装后门缝均匀一致。前端的玻璃夹持部分采用了软质橡胶缓冲垫作为接触层，夹紧力通过金属压片均匀分散在玻璃接触面上，不会出现局部应力集中的问题，夹持结构的开合角度可以达到110度，完全满足常规柜门的开合取物需求，铰链内部的铰接结构采用叠片式铆接连接，开合过程的阻尼感均匀，不会出现松旷或者卡滞的问题，长期使用的铰接磨损量控制在合理范围内，能够保证上万次开合无故障。

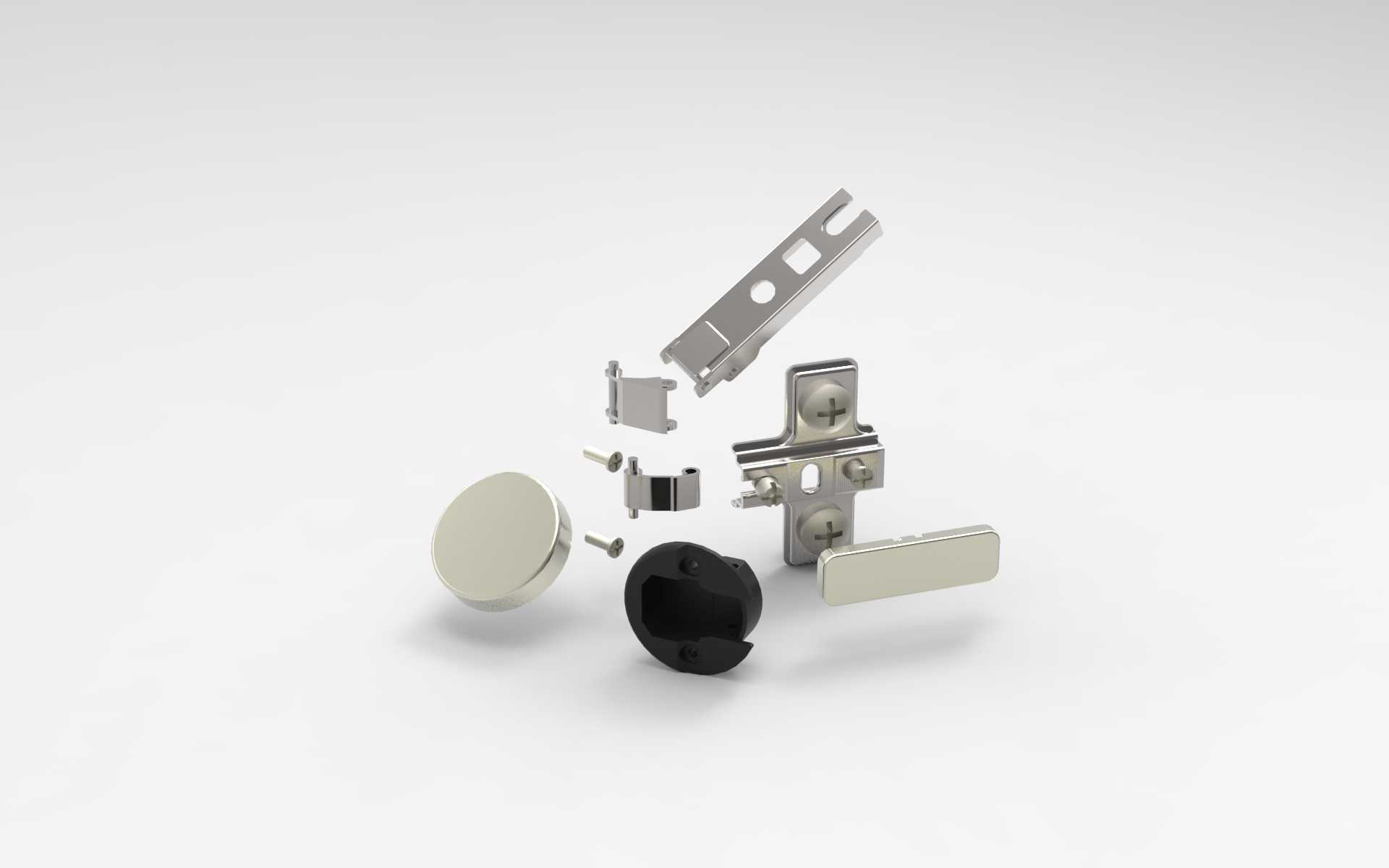

　　从设计思路层面分析，这款铰链在结构布局上特意将铰接转动的轴心位置向柜体内部偏移，当柜门关闭时，整个铰链主体完全隐藏在玻璃门板和柜体侧板的缝隙之间，从柜体外侧完全看不到铰链的金属结构，最大程度保证玻璃面板的视觉完整性。固定底座的翼型结构设计增大了与柜体板材的接触面积，即使是密度板、颗粒板这类握钉力相对较弱的板材，也能保证铰链固定的牢固性，不会因为长期开合受力出现底座松动脱落的问题。前端夹持结构的锁紧方式采用侧面顶丝固定，安装玻璃时不需要将铰链完全拆下，只需要松开顶丝将玻璃插入夹持槽，调整好位置后锁紧顶丝即可完成安装，后期维护更换玻璃时也不需要拆卸整个铰链底座，大幅降低安装和维护的操作难度。

　　关于安装边界和尺寸参数，这款铰链的底座固定孔距为32mm，完全适配通用家具的32mm系统安装孔位，不需要在柜体侧板上重新打定制孔位，和常规木质柜门铰链的安装孔位通用，能够降低柜体加工的换型成本。铰链闭合状态下的整体厚度为16mm，适配柜体侧板和玻璃门板之间16-18mm的安装间隙，安装时需要保证玻璃门板的侧边距离柜体内壁的预留间隙不小于3mm，避免开合过程中玻璃边缘与柜体发生碰撞。夹持部分的槽口宽度适配10mm厚度的玻璃，如果使用8mm厚度的玻璃，可以在夹持槽内加装配套的厚度调节垫片，保证夹持力足够不会出现玻璃滑落的问题。铰链整体采用锌合金镀镍处理，表面经过钝化处理，在卫浴这类高湿度场景下使用也不会出现生锈腐蚀的问题，橡胶缓冲垫采用耐老化的丁腈橡胶材质，长期使用不会出现硬化开裂的问题，能够持续保持对玻璃的缓冲保护作用。

　　在实际选型过程中，需要根据玻璃门的单扇重量选择对应承重规格的铰链，单扇玻璃门宽度不超过600mm、高度不超过1200mm时，单扇门配置2个该款铰链即可满足承重需求，如果玻璃门尺寸更大，需要适当增加铰链的配置数量，同时保证上下铰链的安装位置距离玻璃门上下边缘的距离为门高度的1/10，这个位置的受力分布最均匀，能够最大程度降低玻璃的受力弯矩，避免长期使用出现玻璃变形碎裂的问题。安装时需要注意，夹持玻璃的顶丝锁紧力矩不能过大，一般控制在0.8N·m即可，过大的锁紧力会导致玻璃局部应力超过钢化玻璃的应力极限，出现自爆的风险，锁紧后可以轻微晃动玻璃检查是否牢固，以玻璃无松旷、夹持垫无明显压缩变形为宜。
