带刹车重载万向脚轮旋转支架结构

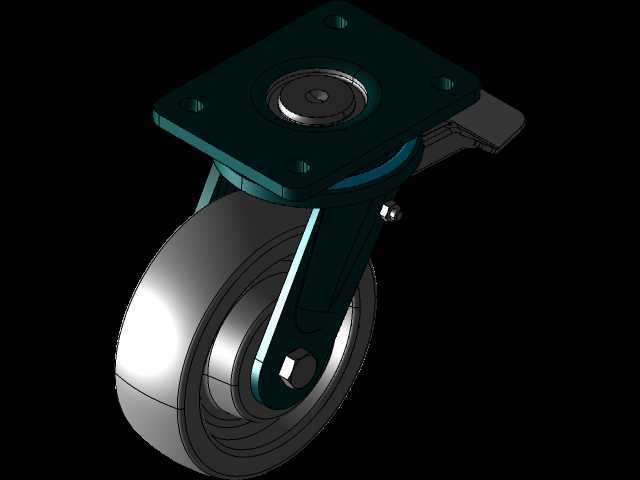

　　在仓储物流台车、重型工业设备移运、生产线周转工装、大型机柜移动底座这类需要频繁移位同时兼顾驻停稳定性的场景里，脚轮的旋转支架是直接决定脚轮承载能力、转向灵活性与刹车可靠性的核心承载构件，本次呈现的这款带刹车功能的重载万向脚轮旋转支架，适配150mm直径的高弹性耐磨滚轮，整体结构围绕重载工况下的受力传递逻辑做了针对性的结构优化。从实际使用场景的受力逻辑来看，支架顶部的方形安装法兰是和设备底座直接连接的界面，法兰面上预留的四个安装孔采用对称分布设计，孔位间距匹配主流重载脚轮的安装规范，安装面做了铣平处理，保证和设备底座贴合时无间隙，避免长期受交变载荷出现连接螺栓松动的问题。法兰和下方叉臂之间的旋转支承结构，

　　采用了带轴向推力轴承的回转设计，回转面做了硬化处理，即使在单轮承载150kg的工况下，转向时的摩擦阻力也能控制在较低水平，不会出现重载下转向卡滞、回转面压溃变形的问题。叉臂部分采用了变截面的弧形支撑结构，和常规直臂式支架相比，这种弧形结构能更好地分散滚轮传递来的冲击载荷，当设备经过地面接缝、车间减速带这类不平整路面时，冲击载荷会顺着叉臂的弧形轮廓均匀传递到顶部回转支承，不会在叉臂和回转座的连接位置出现应力集中导致的焊缝开裂或者结构断裂。集成在支架侧方的刹车构件，采用了踏板式金属刹车结构，刹车触发踏板的踩踏行程经过合理设计，操作人员用脚尖轻踩即可触发锁止，锁止状态下不仅能限制滚轮的转动，还能同步锁定支架的回转自由度，

　　保证设备驻停时不会出现滚轮滑动或者支架意外转向的问题，刹车解锁只需要踩下踏板尾部的解锁端即可完成操作，不需要额外工具辅助，适配车间现场快速操作的需求。从设计思路上看，这款支架在建模阶段就充分考虑了实际装配的公差配合，滚轮和叉臂之间的连接轴采用台阶轴设计，轴端用六角防松螺母锁紧，轴和滚轮内孔的配合间隙控制在合理范围，既保证滚轮转动顺畅，又不会出现径向窜动过大导致的滚轮偏磨问题。回转支承位置的密封结构做了简化的挡边设计，能阻挡车间内的灰尘、铁屑、纺织纤维等杂物进入回转摩擦面，延长支架的维护周期，即使在焊接车间、纺织车间这类杂物较多的场景下使用，也能长期保持转向灵活。安装边界方面，顶部法兰的外形尺寸适配常见的重型设备底座安装位，

　　叉臂的回转半径经过校核，当支架360度旋转时，不会和设备底部的加强筋、管线排布位置发生干涉，滚轮安装后最低点到法兰安装面的高度尺寸，匹配常规移动设备的离地间隙要求，不需要额外调整设备的支腿高度就能完成替换安装。在实际选型应用中，这类支架搭配对应的滚轮，可以用在重型工具柜、自动化设备移动机架、仓储拣货车、大型电气柜移动底座等场景，相比轻型冲压支架，这款铸造型的重载支架抗冲击能力更强，在频繁移位、地面条件较差的车间环境里，使用寿命能达到普通轻型支架的3倍以上，同时集成的双功能刹车结构，不需要额外加装独立的转向锁止构件，能减少装配时的零件数量，降低整体装配成本。建模过程中对各个受力位置的圆角过渡做了细致处理，所有的棱角位置都做了工艺倒角，既避免后续铸造或者机加工过程中出现应力集中导致的零件开裂，也能防止装配和维护过程中尖锐棱角划伤操作人员。支架表面的涂装工艺预留了足够的涂层厚度空间，建模时的表面轮廓没有出现会导致涂装积漆的窄缝结构，能保证后续表面处理时涂层均匀覆盖，提升支架的防锈耐腐蚀能力，适合在潮湿的仓储环境或者有轻度腐蚀的生产车间使用。
