手轮驱动滑台式直线进给装置结构

　　在中小批量工装调试、实验室试样加工、专机工位手动微调这类场景里，纯手动的直线进给结构始终有不可替代的应用价值——不需要布设气源、电源管线，没有电控系统的故障点，操作人员可以直接通过手轮的反馈力感知进给阻力，随时调整进给量，尤其适合进给行程不长、需要频繁手动对位、对进给位置微调精度有要求的工位，比如工装夹具的位置调整、检测工位的试样进给、小型专机的刀具手动进给、焊接工位的焊枪位置微调等场景，这类手动进给结构的可靠性远高于需要配套动力源的自动进给单元，维护成本几乎可以忽略。

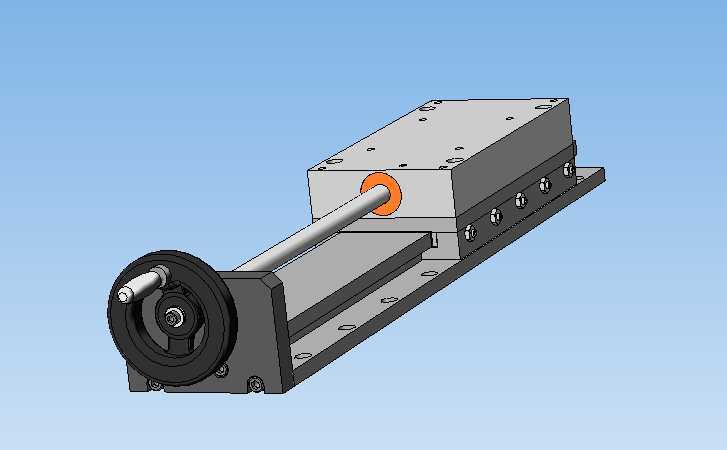

　　这套手动进给结构采用滑台底座加滑动托板的经典布局，核心传动路径为手轮输入扭矩，通过丝杠副将旋转运动转化为托板的直线往复运动，手轮侧设置了锁紧结构，当托板进给至目标位置后，可以通过手轮中心的锁紧件锁定丝杠位置，避免加工或调试过程中托板出现窜动，影响位置精度。底座采用长条形整体式结构，底面预留了成排的安装沉孔，可以直接通过内六角螺栓固定在设备工作台面或者工装基板上，安装时需要保证底座导轨面的直线度与安装基准面平行，避免托板运行时出现卡滞、爬行的问题。托板顶面同样预留了成组的安装螺纹孔，用于固定需要进给的工装、夹具、刀具或者检测元件，螺纹孔的排布采用等间距矩阵布局，适配不同安装孔距的外接部件，不需要额外加工转接板就能完成多数常规工装的固定。

　　从结构设计的细节来看，丝杠两端采用了支撑座固定，靠近手轮的一端为固定侧，配置了承受径向力和轴向力的轴承，抵消进给过程中丝杠受到的轴向载荷，远离手轮的一端为支撑侧，预留了丝杠热伸长的补偿间隙，避免长时间运行后丝杠因热胀出现卡滞。丝杠螺母与托板之间采用法兰连接，螺母法兰与托板接触面设置了定位止口，保证螺母与丝杠的同轴度，降低传动过程中的磨损。导轨部分采用了矩形滑动导轨结构，导轨面与底座为一体式加工，托板对应的导轨接触面粘贴了减磨材料，降低滑动摩擦系数，同时预留了刮研余量，装配时可以通过刮研调整导轨副的配合间隙，保证托板全程运行无松动、无卡滞，这种滑动导轨结构相比线性导轨的抗振性更好，在有切削振动或者冲击载荷的工位上，稳定性更优。

　　手轮部分采用了带防滑圈的辐条式手轮，手轮直径经过扭矩匹配设计，操作人员单手即可转动，当进给阻力较大时，双手施力也能获得足够的输入扭矩，手轮上预留了刻度环安装位，可以根据需要加装刻度环，实现定量进给，每格对应的进给量可以通过丝杠导程换算，满足定尺寸进给的需求。托板的行程限位通过底座两端的限位螺钉实现，限位螺钉采用缓冲头设计，避免托板运行到行程端点时出现刚性撞击，损伤丝杠或者导轨面，同时可以通过调整限位螺钉的伸出长度，自定义托板的有效行程范围，适配不同工位的进给距离需求。

　　安装边界方面，这套进给结构的整体宽度控制在窄幅范围内，适合安装在空间局促的工装工位上，底座的安装孔距采用标准化设计，可以直接适配多数现有工装台的T型槽间距，不需要重新打孔就能完成安装。托板的顶面高度经过优化，在保证丝杠和导轨有足够结构强度的前提下，尽可能降低整体高度，减少外接部件的安装悬臂长度，提升整体结构的刚性。端盖部分采用了密封设计，避免加工过程中的切屑、粉尘进入导轨和丝杠副内部，延长结构的维护周期，日常使用只需要定期在注油孔加注润滑脂，就能保证长期运行的顺畅性。

　　在实际选型应用时，需要根据外接负载的重量、进给方向的受力大小匹配对应的丝杠导程和手轮直径，如果是垂直安装使用的场景，还需要额外加装自锁结构或者配重部件，避免托板因自重下滑。这套结构的所有零部件都采用常规机械加工工艺即可生产，没有特殊的定制化零件，加工成本低，装配难度小，非常适合设备改造、自制工装时直接参考建模使用，建模过程中可以根据实际工位的行程需求调整底座长度和丝杠长度，不需要改动核心的传动和支撑结构，就能快速衍生出不同行程规格的手动进给单元。
