复古蒸汽机车头三维结构设计模型

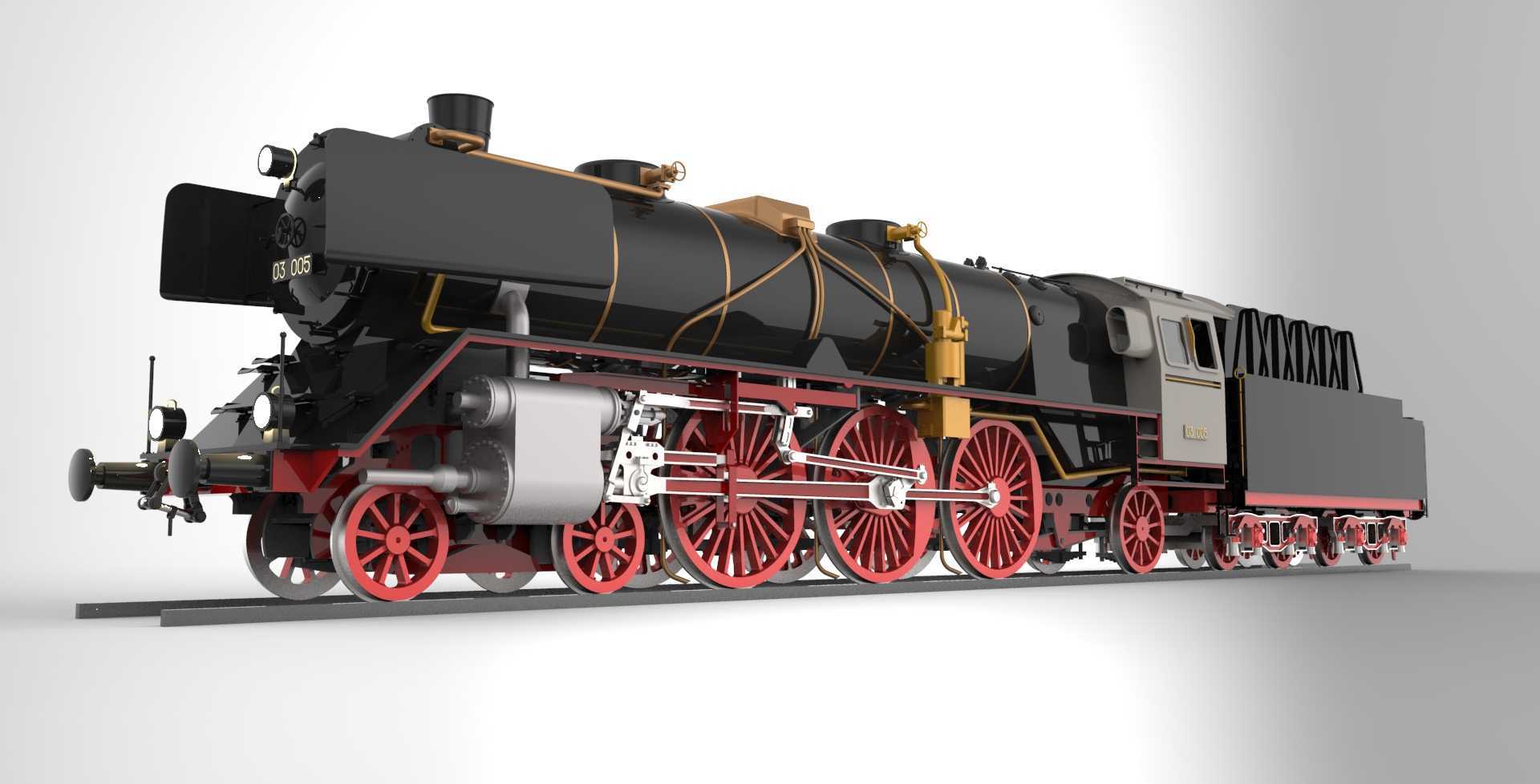

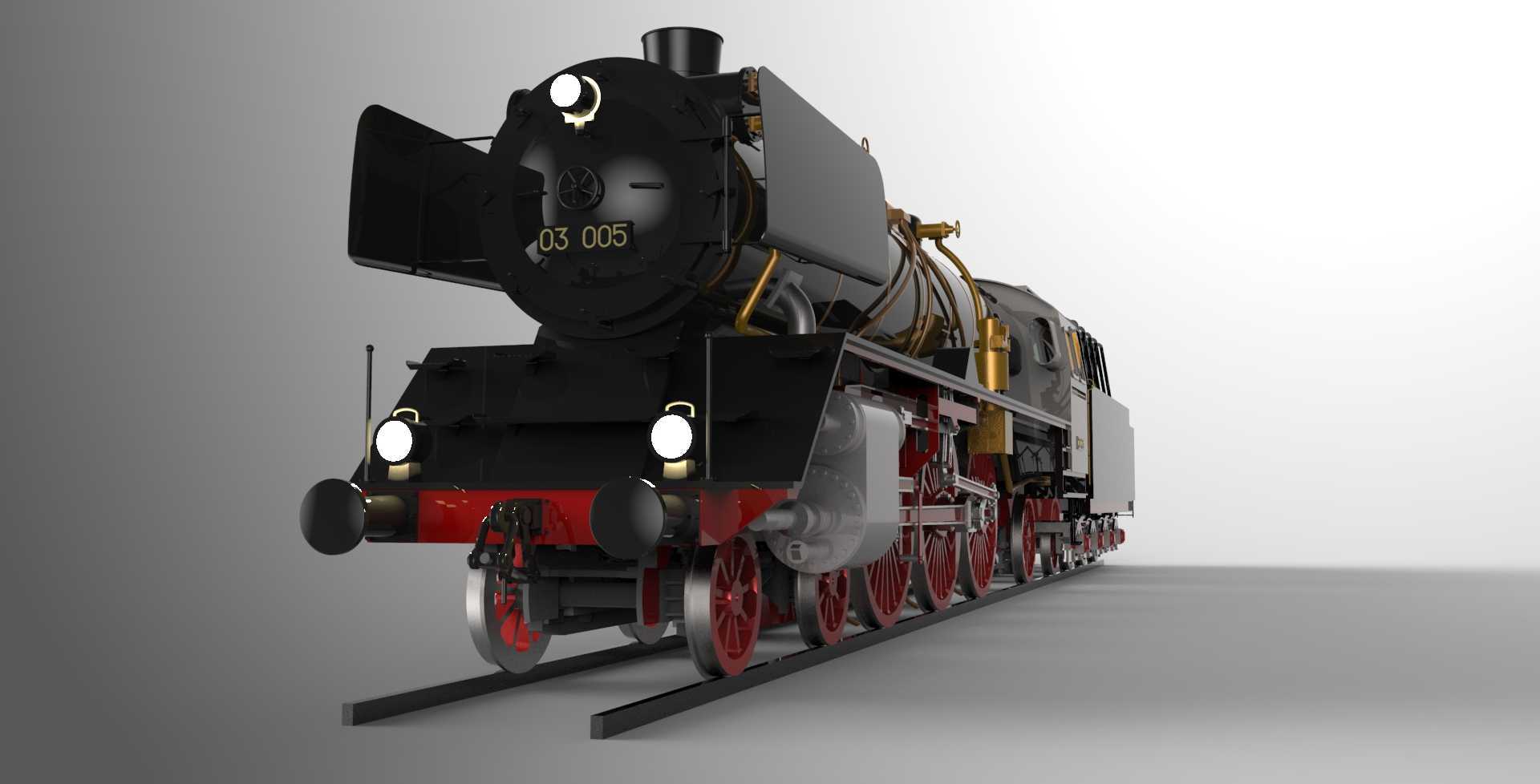

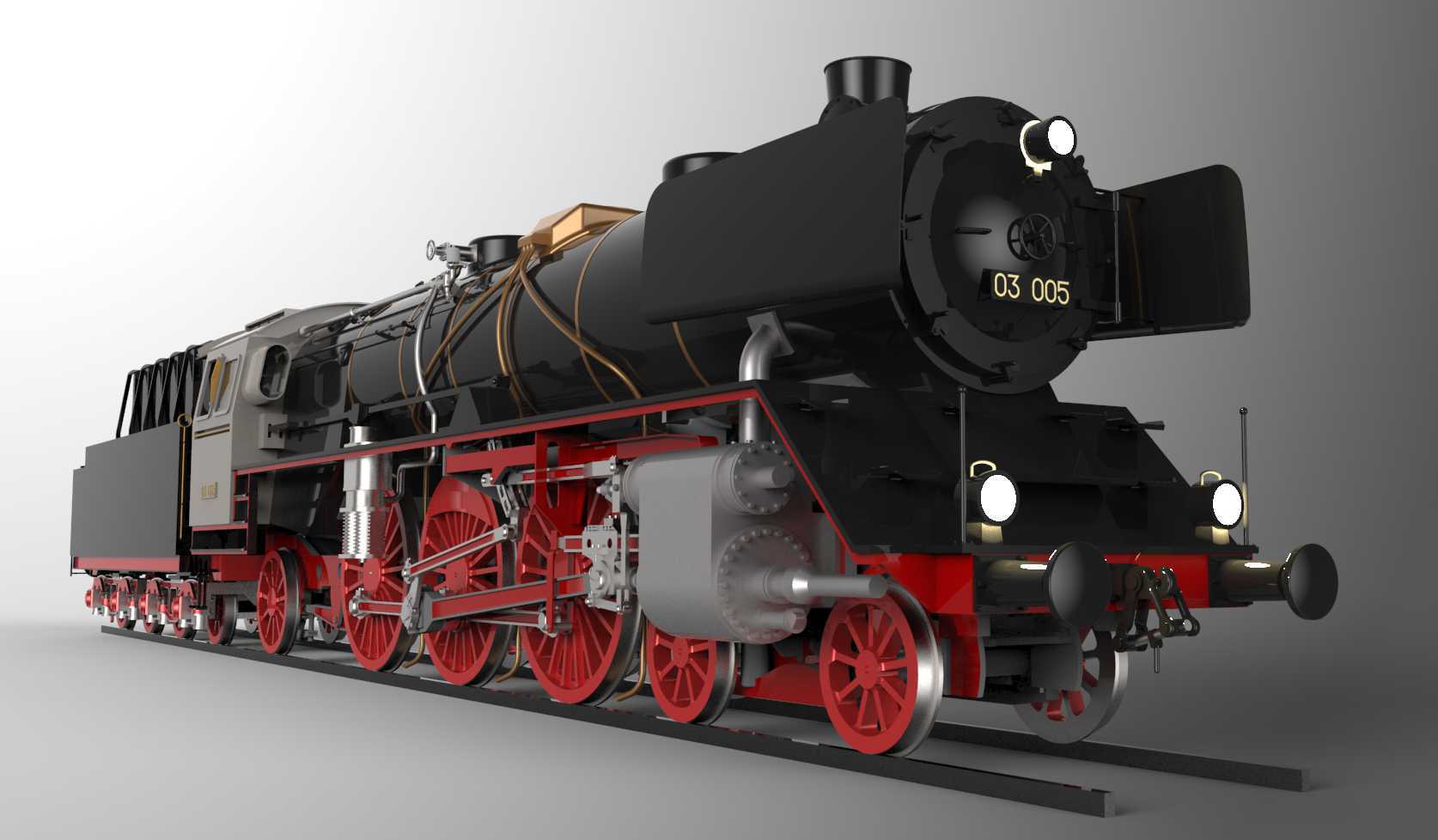

　　该模型还原的是干线铁路用经典蒸汽机车结构，这类设备曾是铁路客货运输的核心动力装备，在非电气化铁路区段承担长距离牵引任务，即便在当下，同结构复刻机型也常应用于旅游观光专线、铁路主题展陈、影视道具制作等场景，部分工矿企业内部的短距专线运输也曾长期使用同类型机车完成物料转运作业。从结构设计逻辑来看，模型完整复现了蒸汽机车的核心功能单元布局：前部为锅炉烟箱总成，集成了烟箱门、前照灯组、排障器与车钩缓冲装置，烟箱门采用快开式密封结构设计，日常运维时可快速开启完成烟管疏通、积灰清理作业；前照灯组采用上下分层布置，主灯位于烟箱正上方提供长距离线路照明，下部两侧辅助灯负责近区与侧方照明，满足夜间行车的视野需求；排障器采用下探式流线造型，

　　安装高度严格匹配轨道面安全边界，可及时清理轨道面的小型障碍物，避免异物卷入走行部引发脱轨风险。走行部采用主从动轮组合布局，大直径主动动轮采用红漆辐板搭配金属轮缘结构，轮对与车架之间通过板弹簧与均衡梁连接，可有效缓冲轨道不平顺带来的冲击载荷，保证高速运行时的轮轨贴合度；从动轮组分布于机车前后两端，承担部分车体载荷同时优化曲线通过性能，轮对内侧均设置轮缘结构，可在道岔与曲线段引导机车沿轨道行驶，避免脱轨。锅炉段为机车的核心动力发生单元，外部覆盖保温层与装饰外板，顶部设置汽包、安全阀与烟囱结构，汽包负责分离饱和蒸汽中的水分，保证进入汽缸的蒸汽干度，安全阀可在锅炉超压时自动排汽泄压，避免爆管风险；锅炉侧面布置有管路走行与扶梯结构，

　　供司乘人员登顶完成检查作业。司机室位于锅炉后方，采用封闭箱体结构，侧面设置瞭望窗与舱门，内部预留了锅炉控制阀、制动阀、仪表台的安装空间，可直观还原司乘人员的操作工位布局；煤水车挂接于司机室后端，模型中同步还原了煤水车的走行轮组与箱体结构，箱体分为储煤仓与储水仓两部分，分别为锅炉提供燃料与给水，煤水车与机车本体通过车钩与风管连接，可同步传递牵引力与制动指令。从安装边界来看，模型严格按照真实机车的尺寸比例缩放还原，走行部轮对内侧距匹配标准轨距的安装要求，排障器最低点距轨面的高度、车钩中心距轨面的高度均符合铁路机车车辆限界规范，不会出现超出限界的干涉问题；各部件之间的连接结构均做了还原，比如锅炉与车架的安装支座、汽缸与动轮的连杆传动结构、

　　制动系统的管路布置，都可直接用于结构原理展示、装配工艺教学使用。在建模细节处理上，模型对管线的排布做了写实还原，锅炉外部的蒸汽管路、给水管路、空气制动管路均按照实际走向布置，没有出现管线穿模、走向逻辑错误的问题；走行部的连杆、摇杆、月牙板等配气机构零件均做了独立建模，可直观展示蒸汽动力从汽缸活塞传递到动轮的传动路径，对于理解蒸汽机车的动力传递原理有很高的参考价值。这类模型在实际使用中，既可以作为轨道交通装备教学的演示教具，帮助学员直观理解蒸汽机车的整体结构与工作原理，也可以作为文创产品设计的原型参考，衍生制作比例模型、摆件、主题装饰等产品，同时在铁路主题的数字场景搭建、虚拟仿真项目中，也可直接作为资产调用，还原不同年代的铁路运输场景。
