输送机用光电检测传感装置结构设计

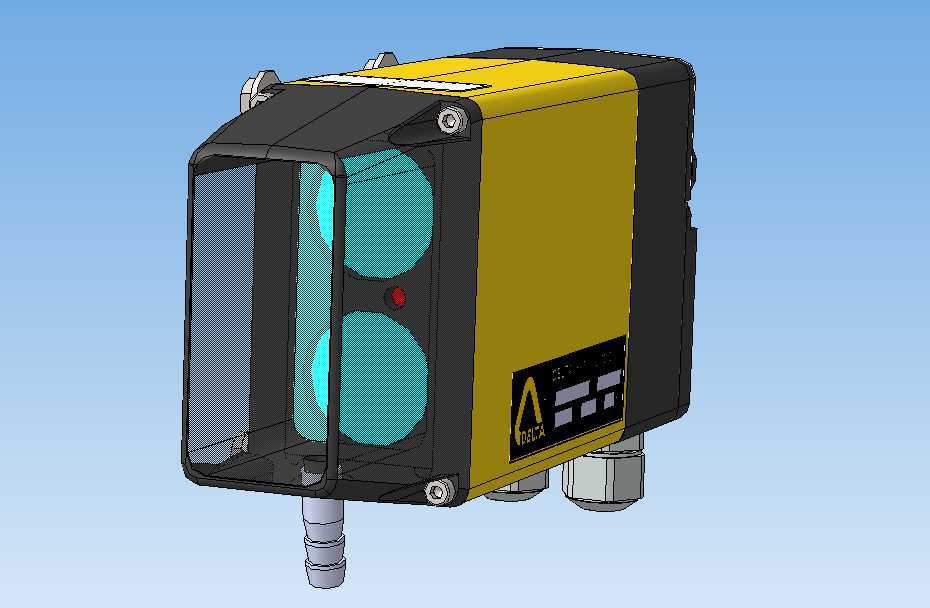

　　在散料输送、包装件分拣、自动化产线转运等场景中，这类光电检测装置是输送机系统里不可或缺的感知元件，主要承担物料到位检测、料流存在判断、堵料预警触发、输送节拍匹配的功能，替代传统机械行程开关的接触式检测方案，避免长期接触磨损带来的检测精度下降、部件更换频繁的问题，尤其适合高速输送线、洁净车间输送线这类对检测响应速度、无接触作业有要求的工况。从结构设计逻辑来看，这款装置采用方型壳体的布局，正面设置上下两组光学透镜，分别承担发射与接收光路的传导，透镜外侧加装透明防护挡板，能够阻挡输送过程中飞溅的粉尘、细小颗粒直接磕碰光学镜面，同时挡板与壳体之间做了嵌入式密封结构，减少粉尘侵入内部光路腔体的概率；壳体侧面预留的线缆接头采用防水格兰头结构，

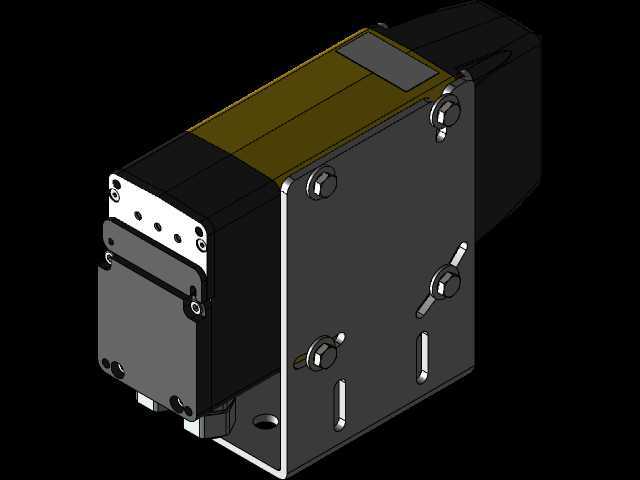

　　适配车间多尘、偶尔有喷淋清洁的使用环境，底部的出线结构也做了应力释放设计，避免设备运行振动拉扯线缆导致接线松脱。在安装边界的设计考量上，壳体背部预留了两组标准安装孔位，兼容常用的工业铝型材安装槽、钣金支架的固定尺寸，安装时不需要额外做定制转接件，可直接固定在输送机侧帮的支架上，检测端正对输送面的物料通过区域，安装时需要保证透镜面与物料检测面保持平行，检测距离可通过壳体侧面的调节旋钮进行微调，适配不同宽度的输送通道、不同尺寸规格的被检测物料。装置正面的状态指示灯设置在两组透镜之间，安装调试时人员站在输送机侧面就能直接观察到检测状态，不需要额外凑近查看接线端的指示灯，大幅降低现场调试的操作难度；

　　壳体的黄黑配色是工业现场安全警示的常用配色，在复杂的设备布局中能快速被运维人员识别，避免日常检修、通道清理时误碰检测装置导致检测位偏移。从内部结构的建模逻辑来看，光学组件的安装座做了定位卡槽设计，装配时不需要反复调整光路对齐度，直接卡入卡槽即可保证发射与接收组件的光轴同轴度，减少装配环节的调校工作量；壳体的上下端盖采用螺丝紧固结构，后期维护清洁内部透镜、更换内部电路板时，只需要拆卸端盖螺丝即可完成操作，不需要整体拆解安装支架，降低运维的时间成本。在实际工况适配中，这款装置的检测响应速度可以匹配输送机最高2m/s的运行线速度，不会因为物料通过速度过快出现漏检问题，对于纸箱、袋装物料、周转箱这类常见的输送物料，都能稳定识别，

　　不会因为物料表面颜色深浅、反光度差异出现误触发；外壳采用的工程塑料材质兼顾了结构强度与绝缘性能，重量较轻，长期安装在薄钣金支架上也不会出现支架变形下沉的问题，同时材质本身耐常见的工业油污、弱腐蚀清洁剂，适合汽车零部件输送线、电商仓储分拣线、食品外包装输送线等多类场景的使用需求。建模过程中对安装孔位的中心距、透镜的突出高度、线缆接头的伸出长度都做了1:1的尺寸还原，在做输送机整体三维布局时，可以直接调用该模型进行干涉检查，提前确认检测装置与输送护栏、物料导向件、驱动电机护罩之间的安全距离，避免现场安装时出现空间冲突，减少现场改制支架的工作量。
