解构风格高性能工作站机箱外观结构设计

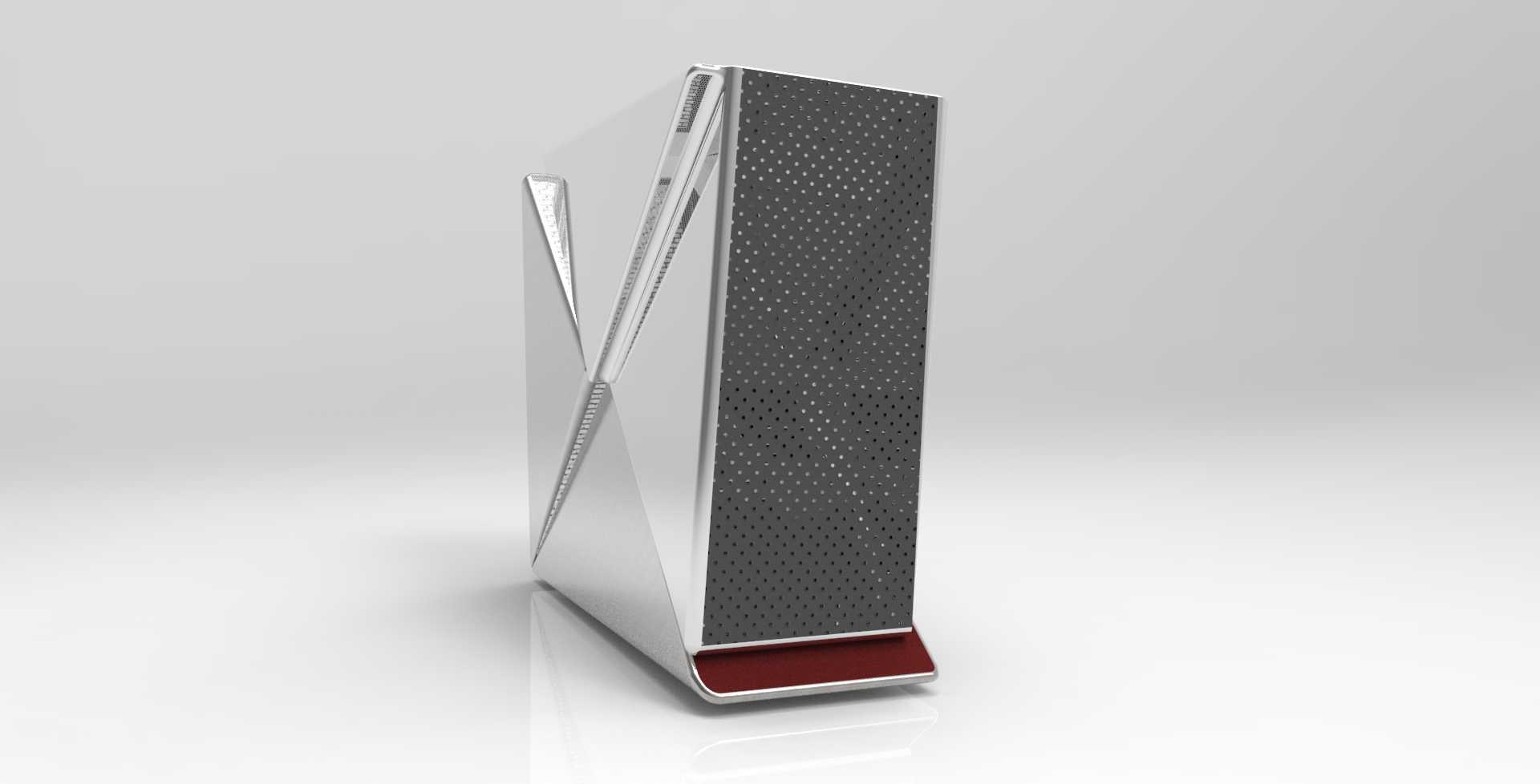

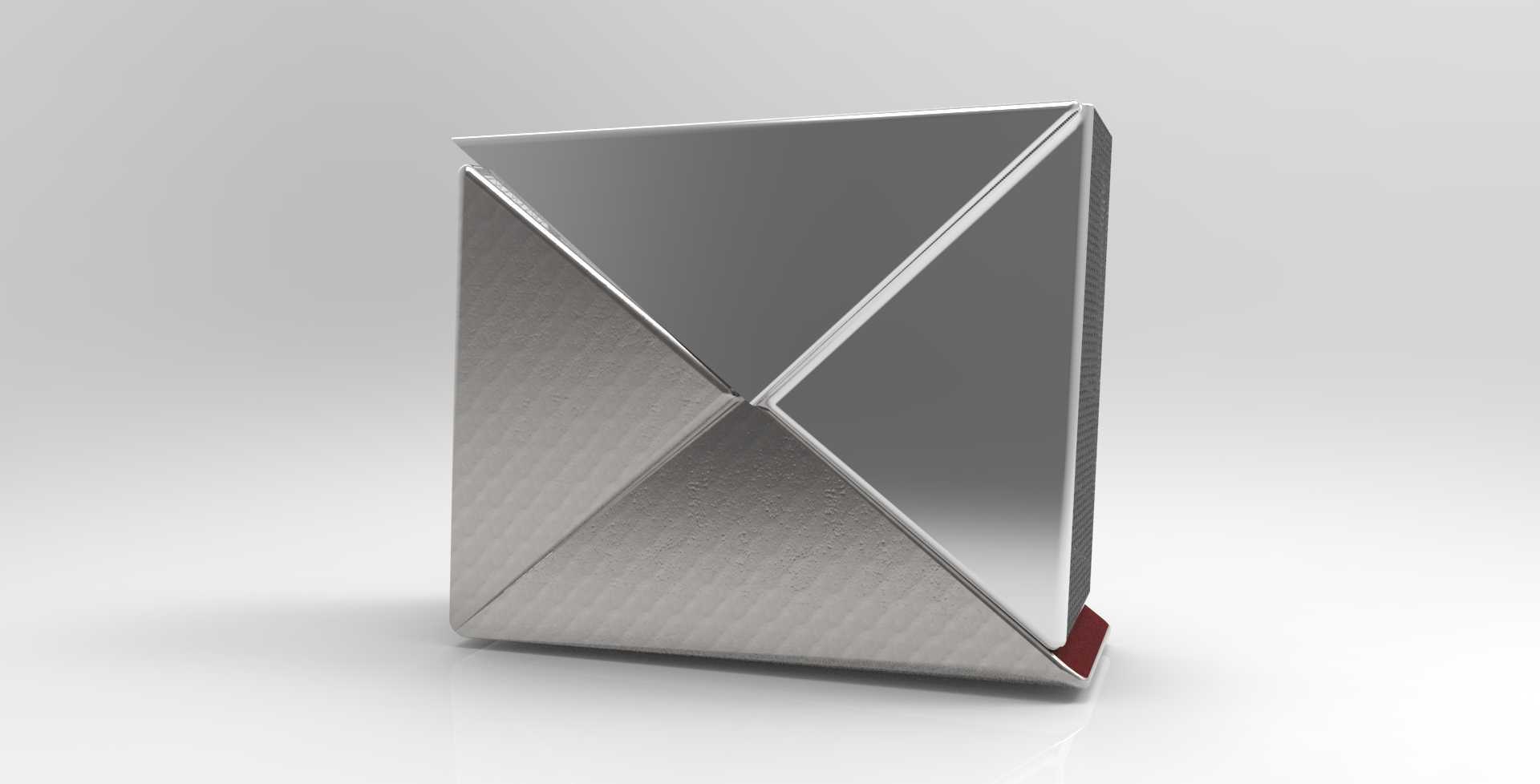

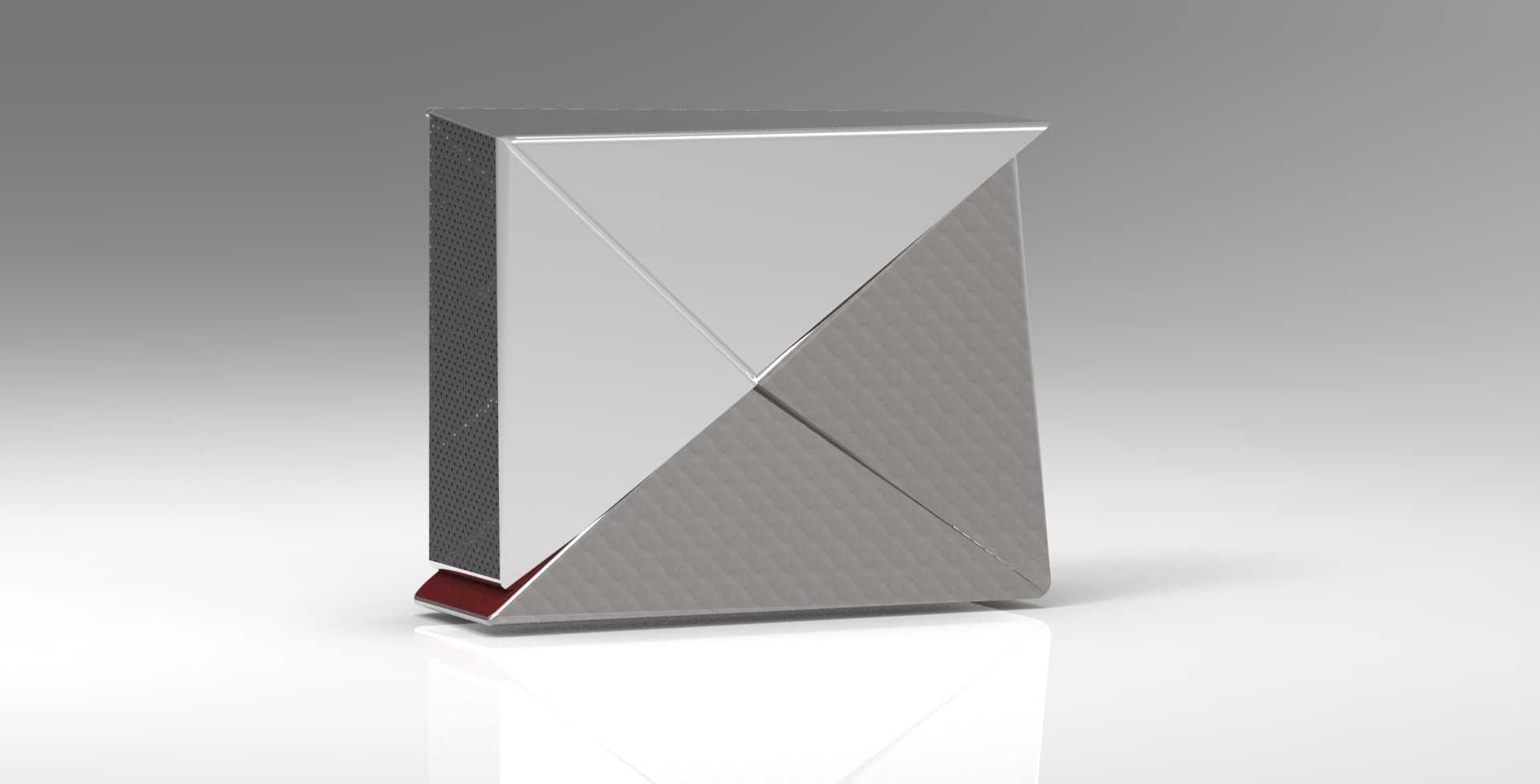

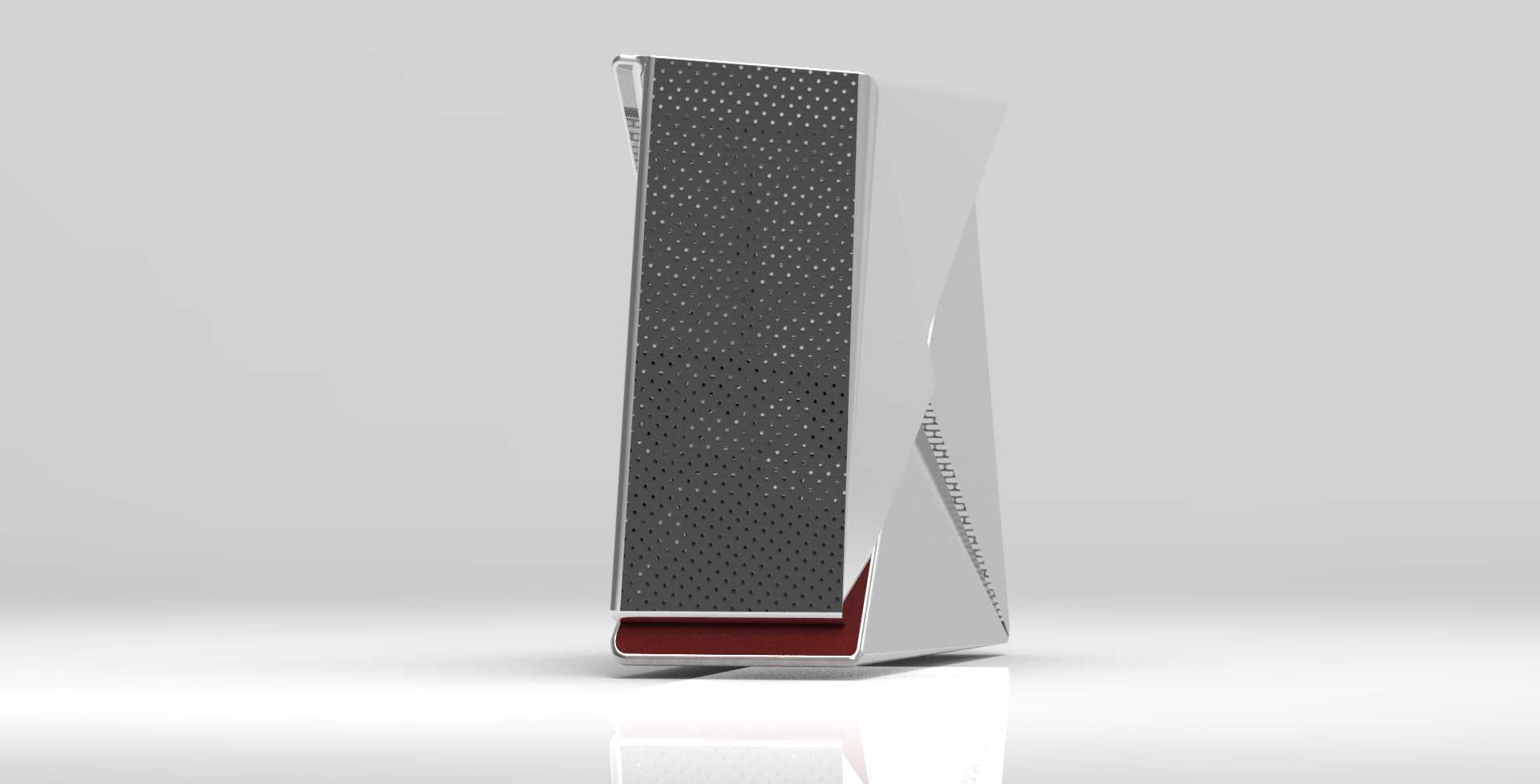

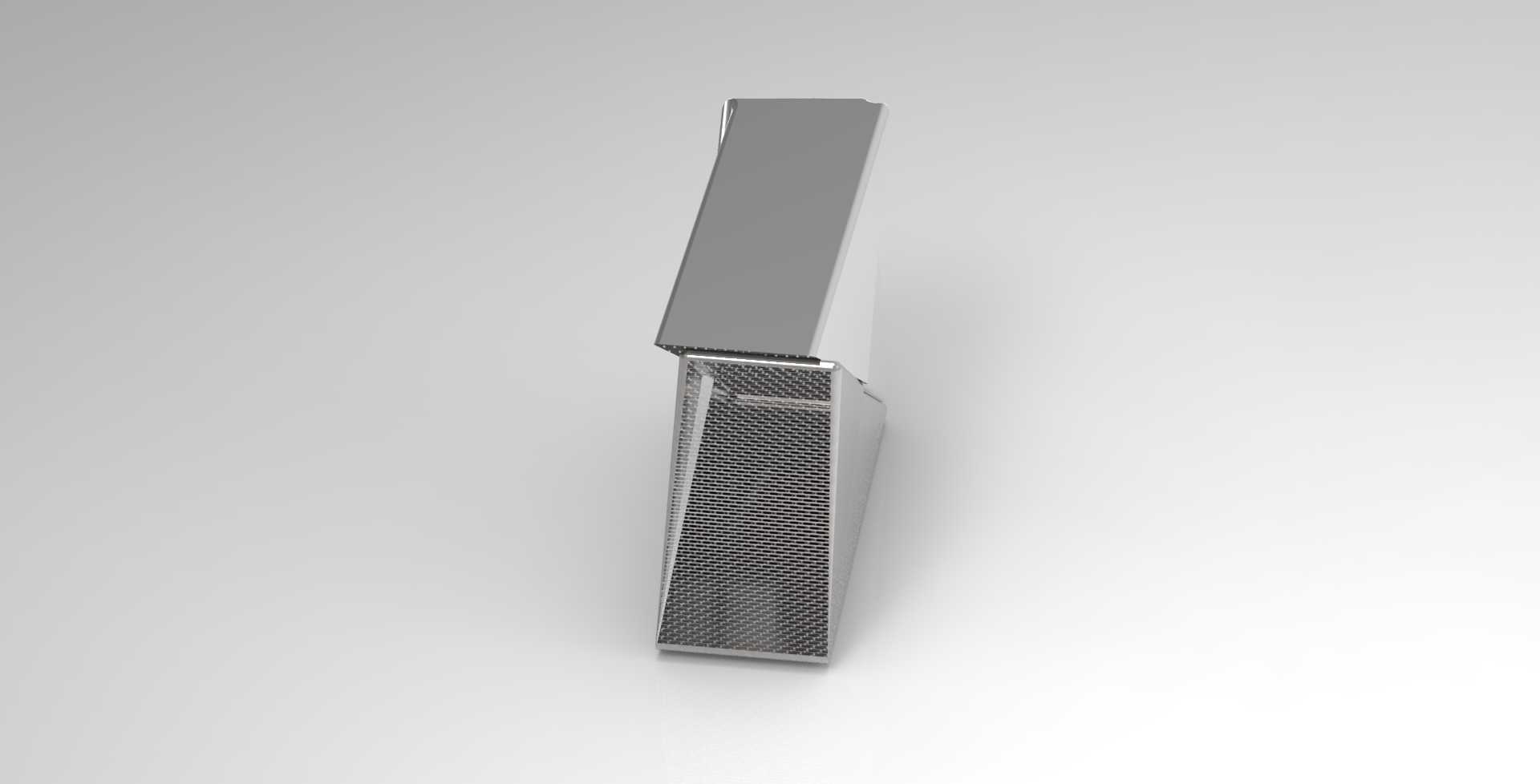

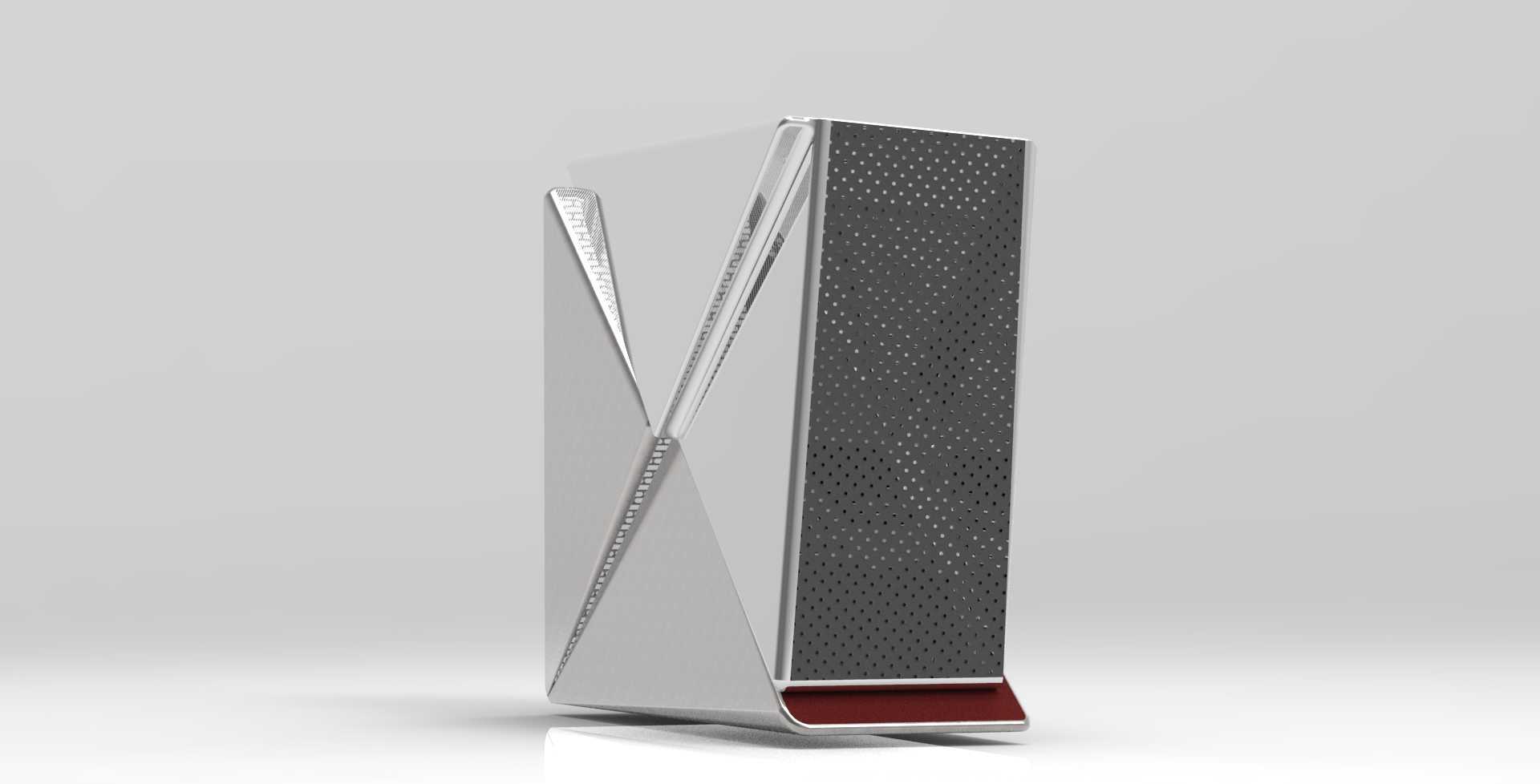

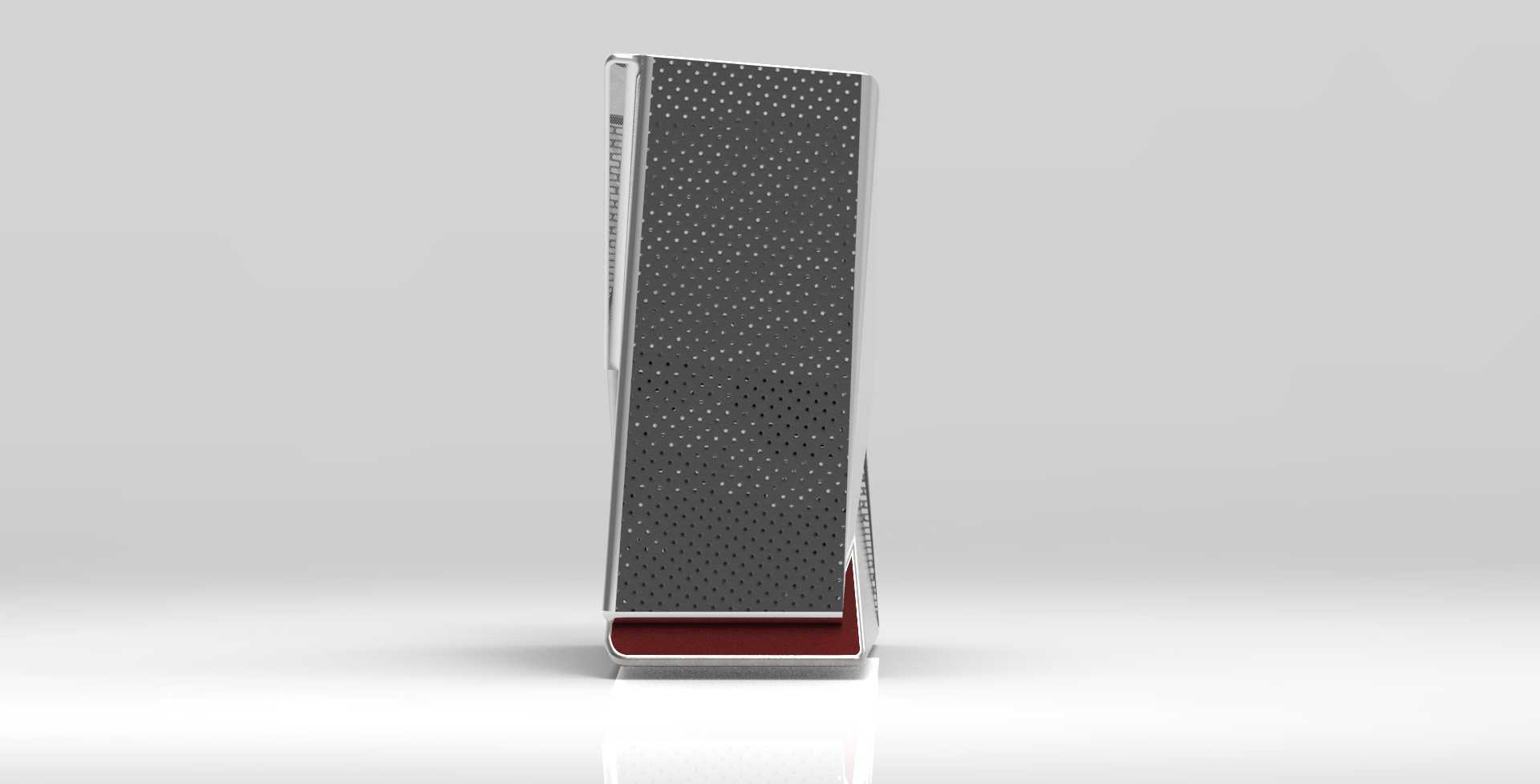

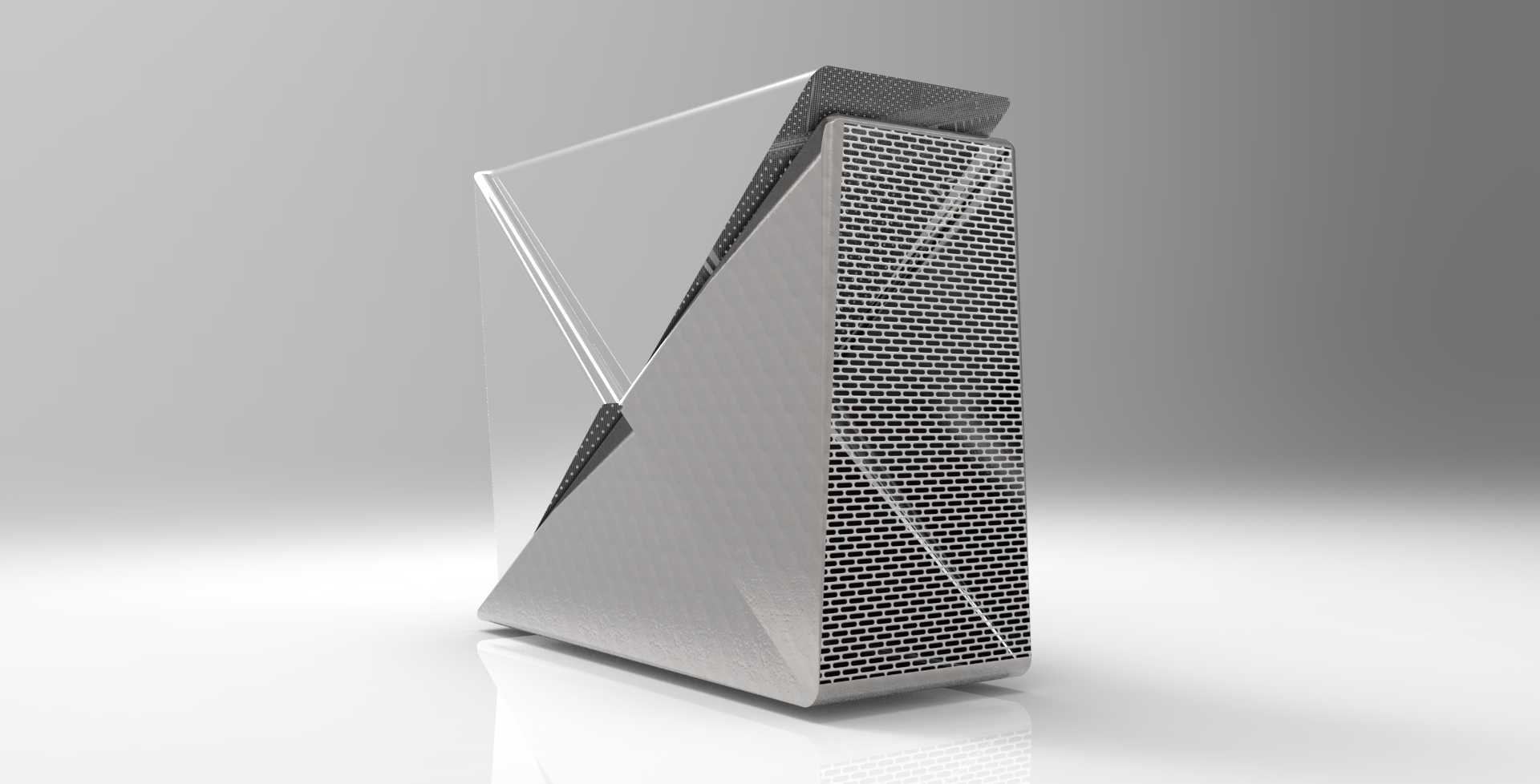

　　这款机箱的设计出发点，是匹配高性能计算工作站的硬件承载需求，面向图形渲染、有限元仿真、多线程数据运算这类高负载计算场景，这类场景下硬件长期处于高功耗运行状态，对机箱的散热冗余、结构强度、硬件兼容性都有远高于普通家用机箱的要求。从结构设计层面看，整体采用非对称折面造型，打破传统方正机箱的规整框架，这种造型并非单纯追求视觉冲击力，每一处折角都对应内部硬件的安装分区：左侧斜向分割的腔体专门预留了全尺寸显卡的竖直安装位，避免长显卡安装后对主板PCIe插槽造成长期悬臂应力，同时折面形成的导风通道可以将显卡排出的热风直接导向后部散热网孔，减少热空气在机箱内部的滞留。正面大面积的冲孔网板采用0.8mm冷轧钢板一体冲压成型，孔位按照正三角形排布，

　　开孔率控制在65%以上，既保证足够的进风面积，又能屏蔽大部分电磁辐射，网板内侧预留了3个120mm散热风扇的安装位，支持安装水冷排，满足旗舰级CPU、多显卡并行计算时的散热需求。底部的暗红色承托结构并非装饰件，而是采用ABS+PC合金注塑成型的独立减震底座，内部嵌有4个圆柱形橡胶减震垫，将机箱主体与放置台面隔开12mm的间隙，既可以避免台面震动传导至机箱内部影响机械硬盘的运行稳定性，也能形成底部进风的辅助风道，配合正面进风形成完整的散热循环。机箱的侧盖采用免工具卡扣设计，卡扣位置隐藏在折面的接缝处，既保证外观的整体性，也方便运维人员快速打开侧盖进行硬件升级、清灰维护，侧盖内侧贴有0.5mm厚的导电泡棉，

　　与机箱框架贴合后可以形成连续的电磁屏蔽层，避免高负载运行时的电磁泄漏干扰周边精密电子设备。从安装边界来看，机箱整体高度控制在420mm，宽度190mm，深度480mm，可以兼容标准ATX主板、E-ATX服务器主板，电源位支持标准ATX电源及冗余电源模块，硬盘位预留了4个3.5寸机械硬盘位、6个2.5寸固态硬盘位，满足大容量数据存储的需求，同时机箱背部预留了7个标准PCIe扩展槽位，支持多显卡、采集卡、加速卡的扩展安装。设计过程中特意将所有的棱角做了R3mm的圆角处理，避免钣金加工后的锐边划伤安装人员，折边处采用双层钣金咬合结构，整体结构刚性比普通单层钣金机箱提升40%以上，即使堆叠放置其他轻型设备也不会出现壳体变形。

　　这种解构风格的造型设计，也适配高端设计工作室、科研计算中心的办公环境，摆脱传统工业设备的笨重感，在满足所有工程功能需求的前提下，实现外观辨识度的提升，同时所有的钣金件都可以通过常规激光切割、折弯工艺加工成型，不需要特殊的开模工序，能够有效控制生产制造成本，适合小批量定制化生产。
