立式不锈钢丝结构毛巾挂架设计方案

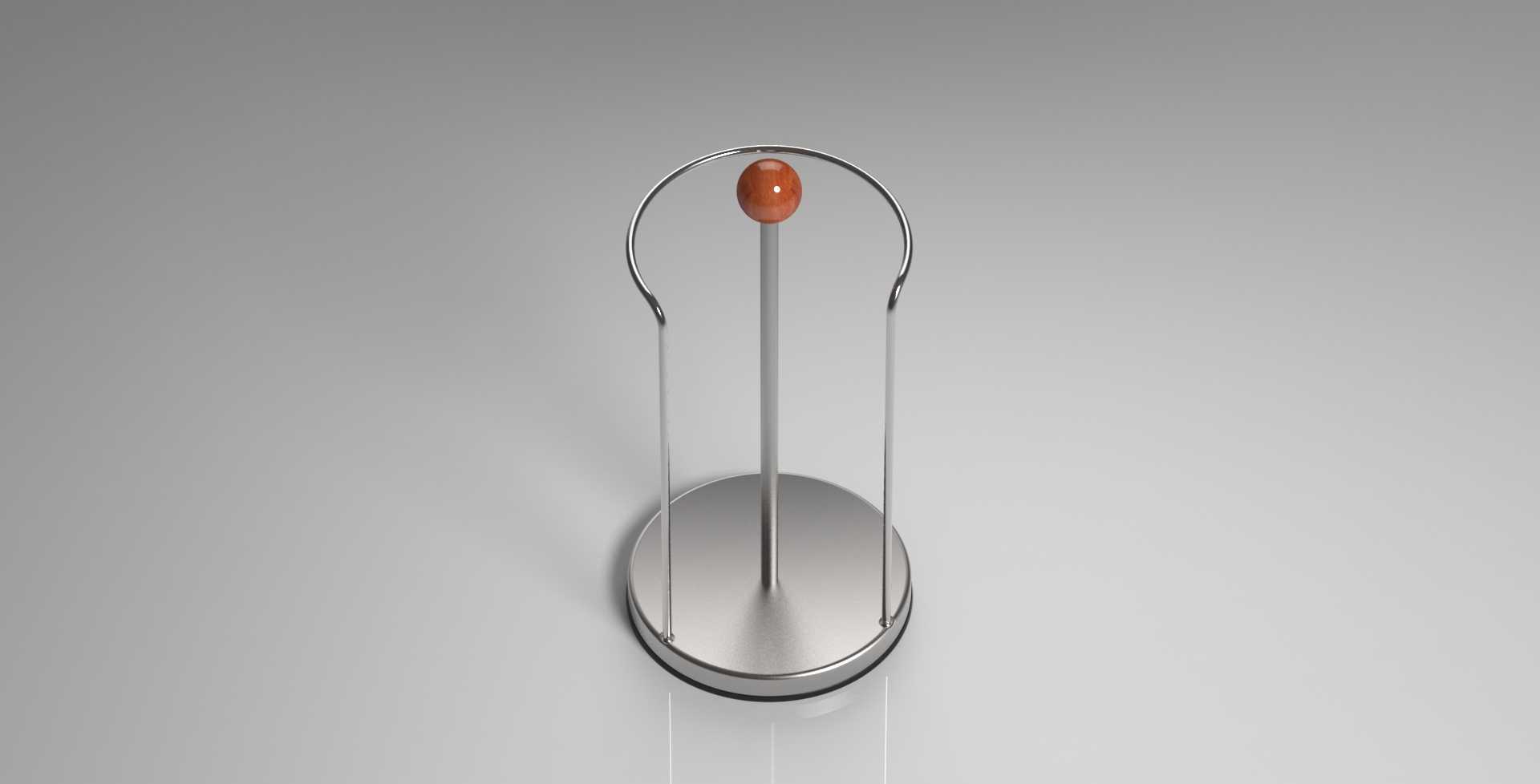

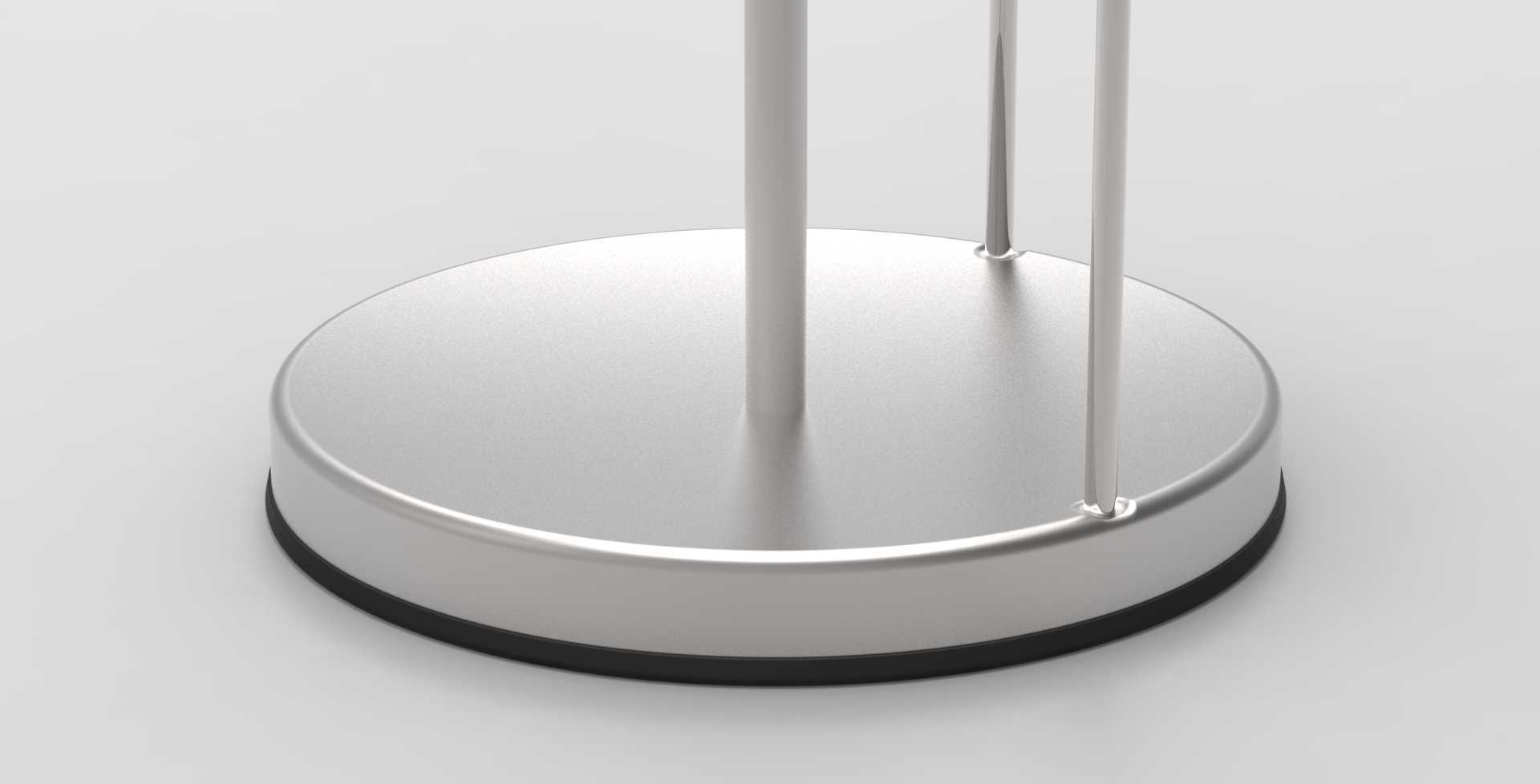

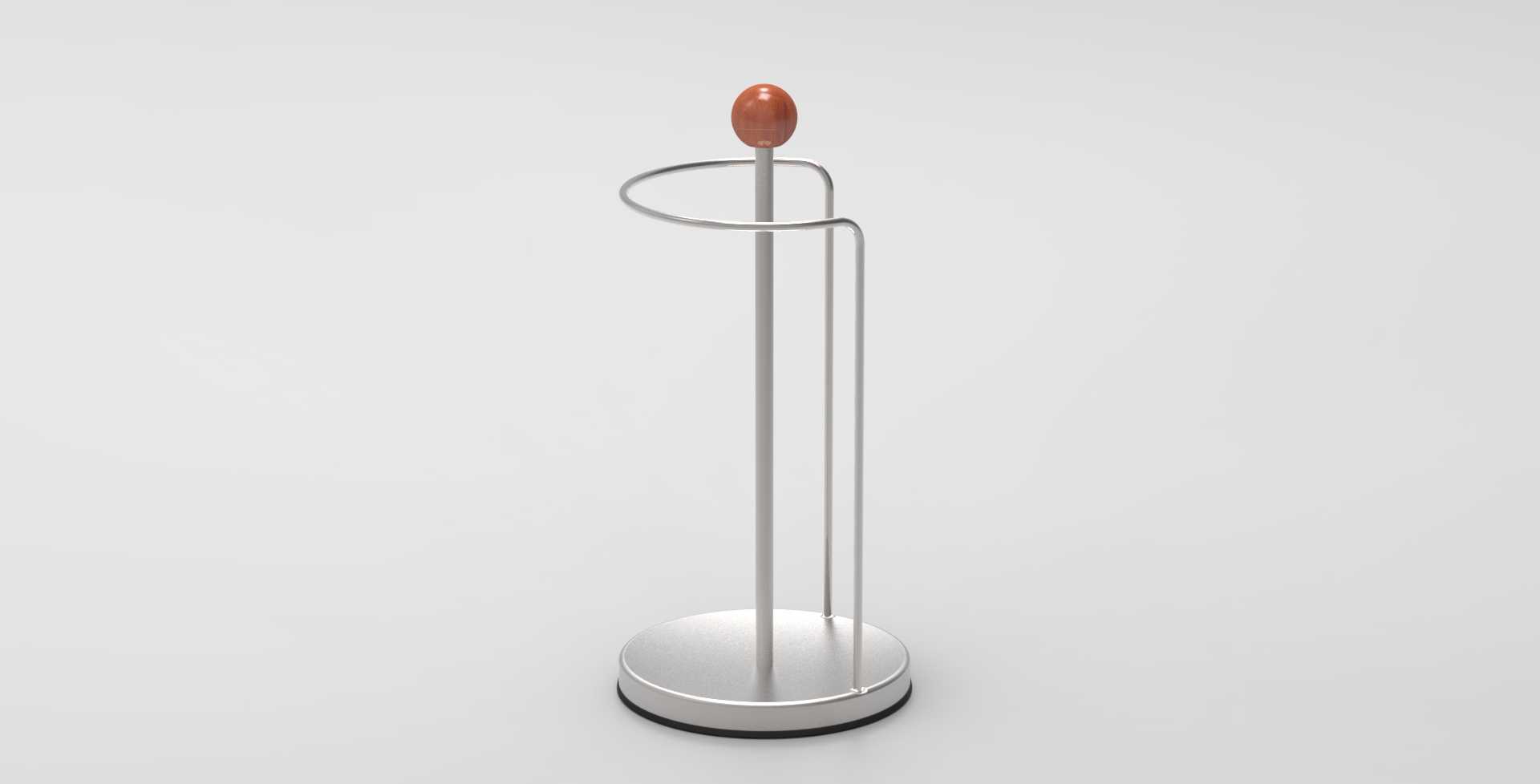

　　这款立式毛巾挂架主要面向卫浴台面、厨房操作台旁的零散织物收纳场景，区别于墙面打孔安装的挂架产品，它采用台面放置的落地式结构，无需破坏墙面饰面，适配租房场景、临时置物需求以及精装房不愿破坏墙面的使用场景，也可放置在洗手台侧边、餐边柜角落用于悬挂擦手巾、小方巾、厨房擦碗布等小型织物，填补了小尺寸台面置物挂架的选型空白。从结构组成来看，底座采用深拉成型的不锈钢圆盘结构，深拉工艺让底座形成下凹的环形配重腔，可通过自身结构重量降低整体重心，底部预留的防滑垫圈安装槽，可嵌入硅胶防滑垫圈，既避免金属底座直接接触台面造成饰面刮花，也能在抽拉毛巾时增大底座与台面的静摩擦力，防止架体随毛巾抽拉动作移位，底座边缘做了卷边钝化处理，没有外露的锐边，

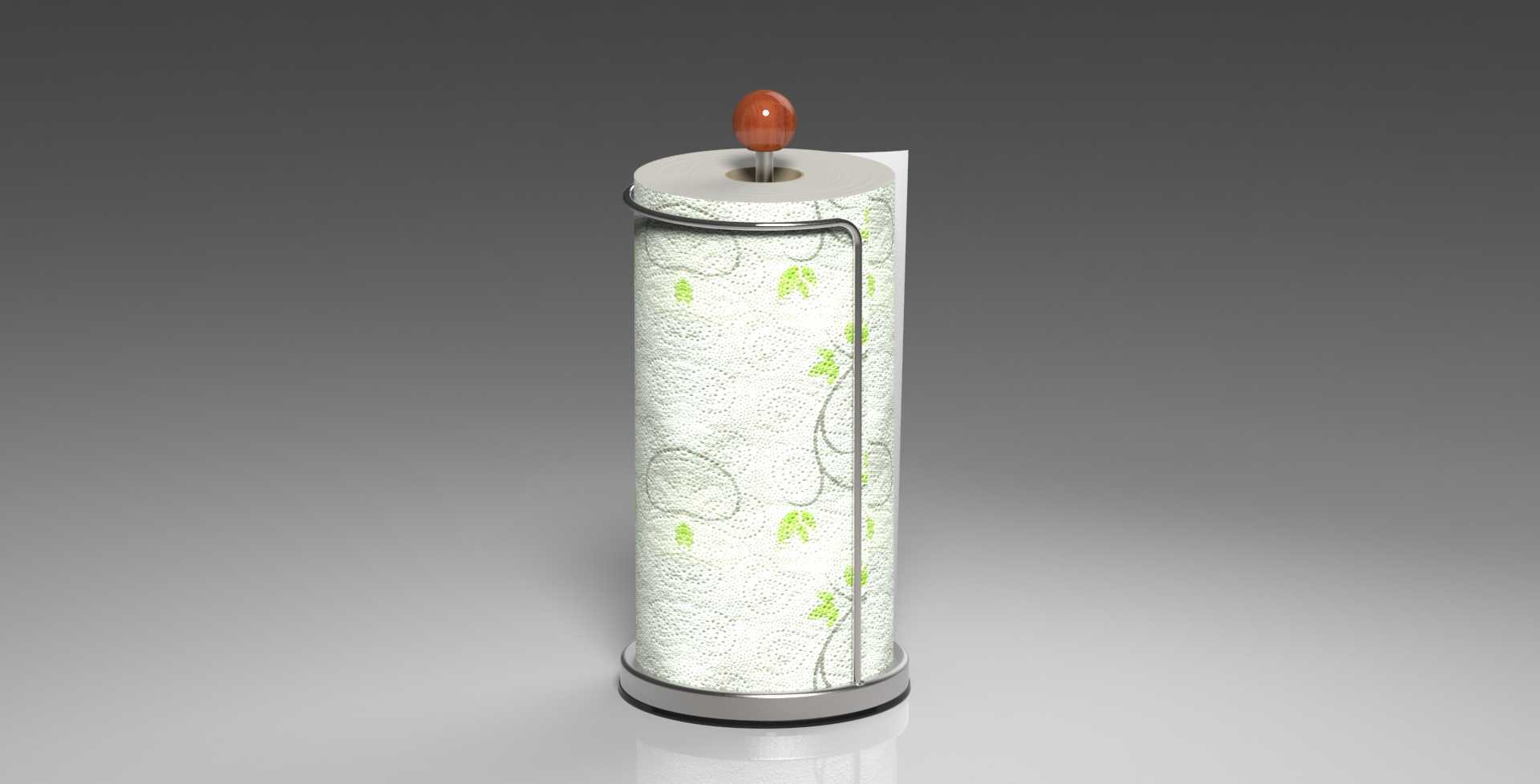

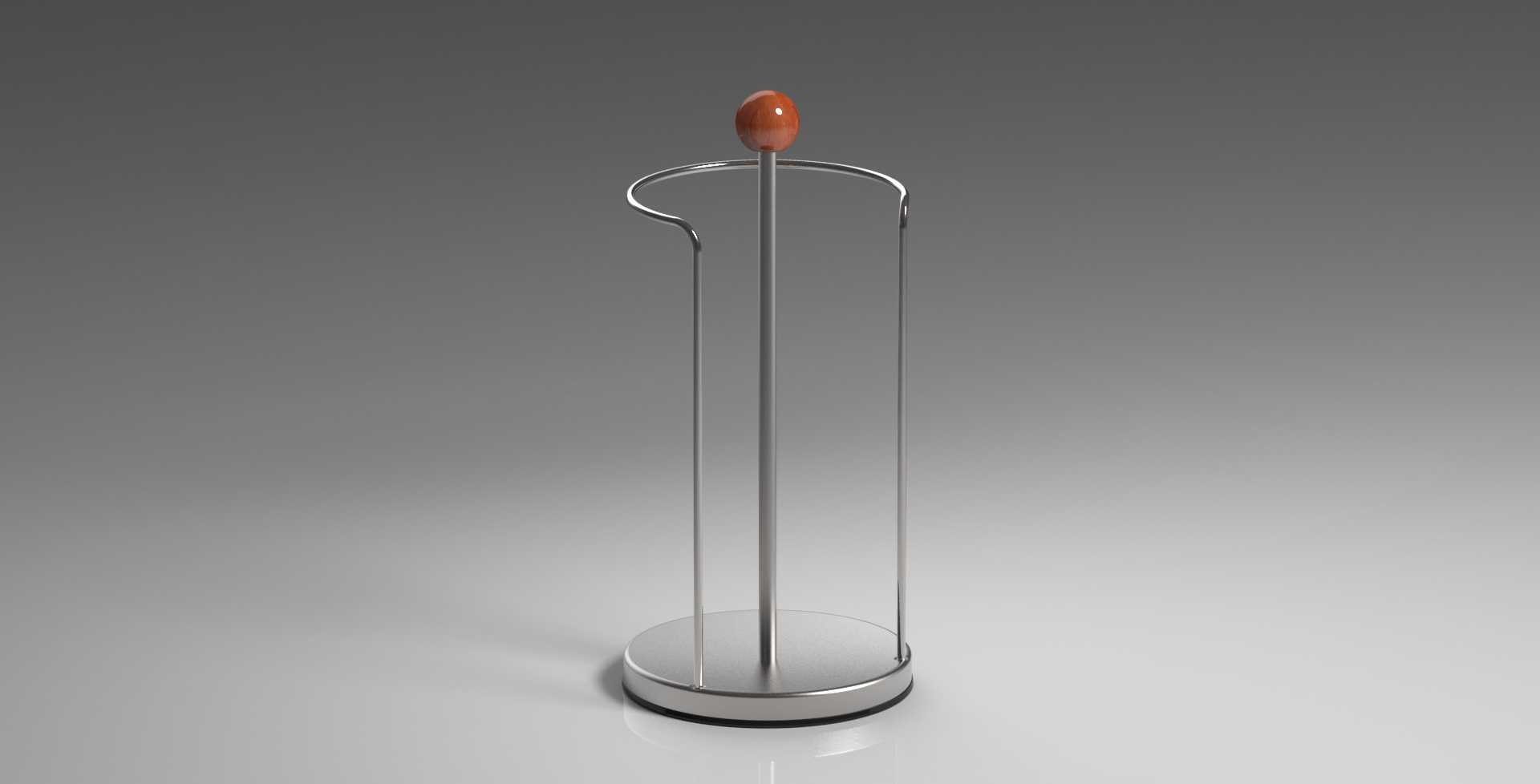

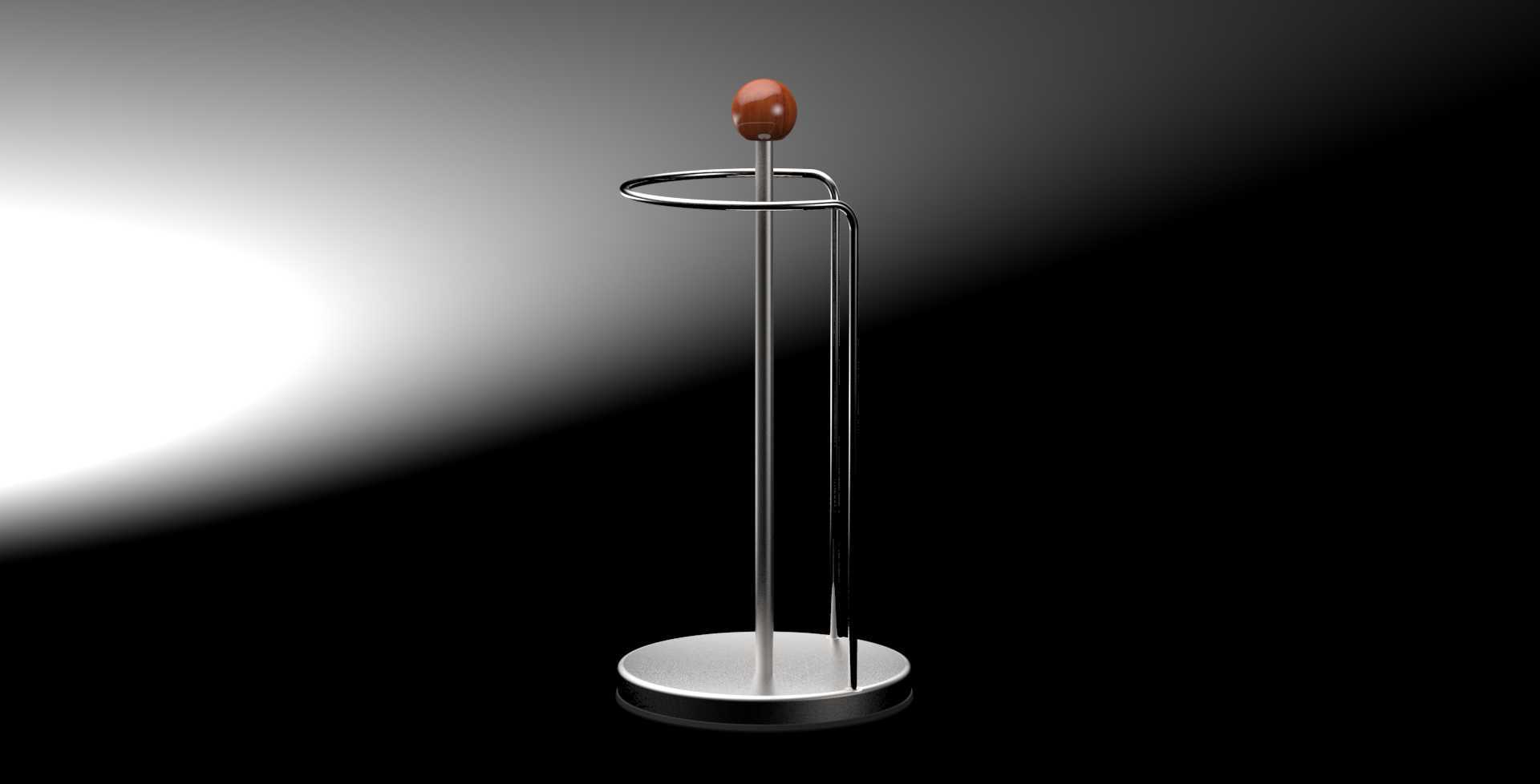

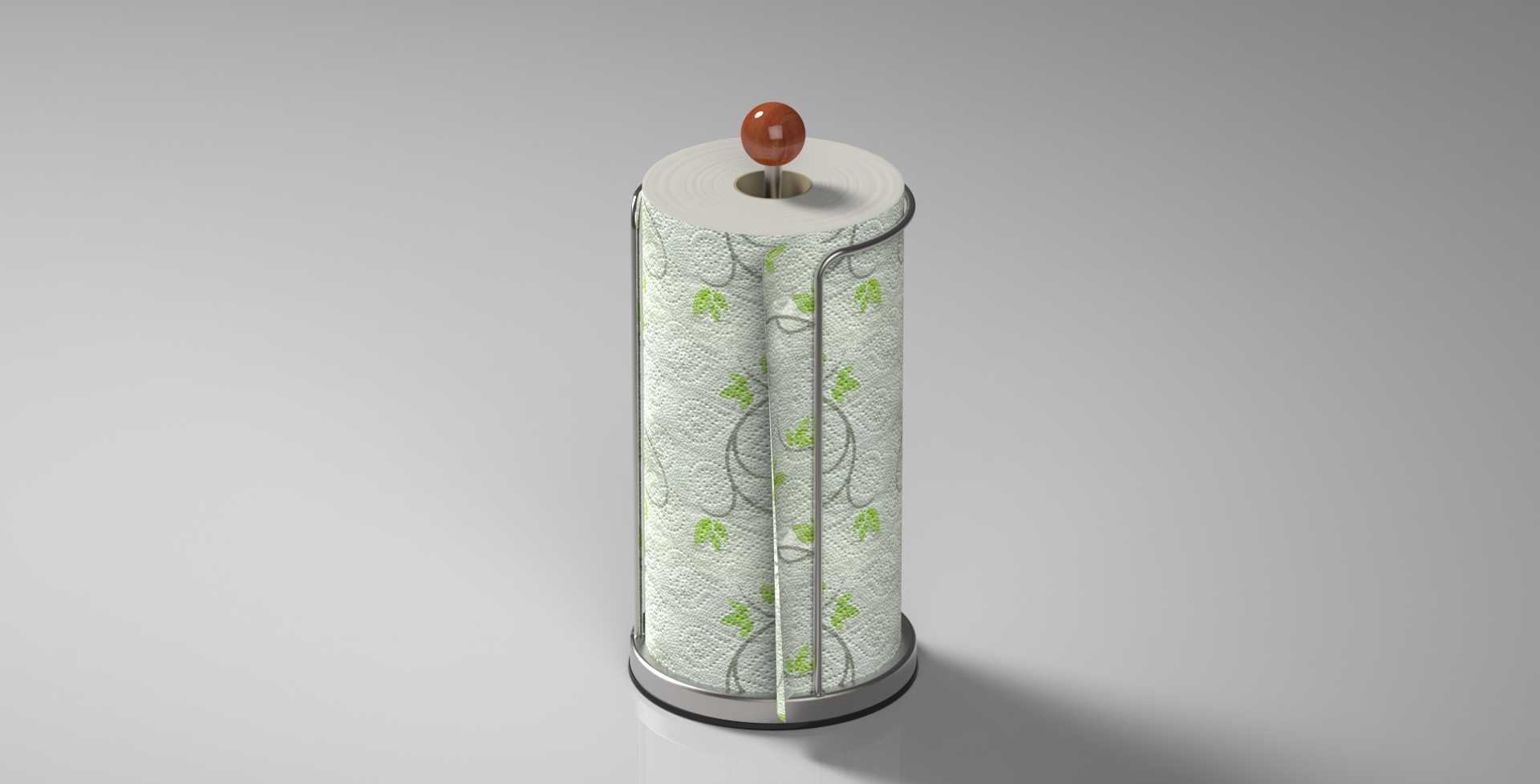

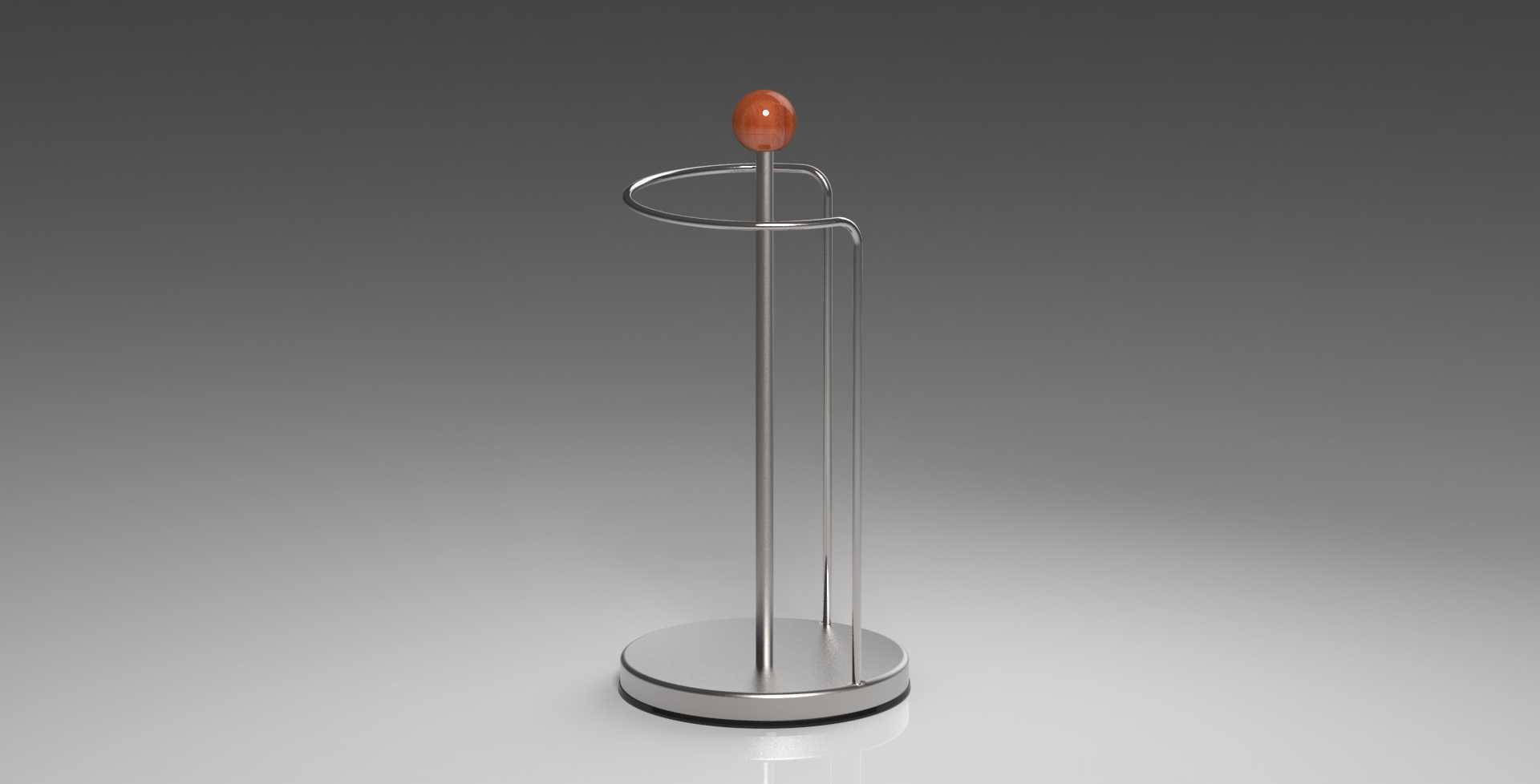

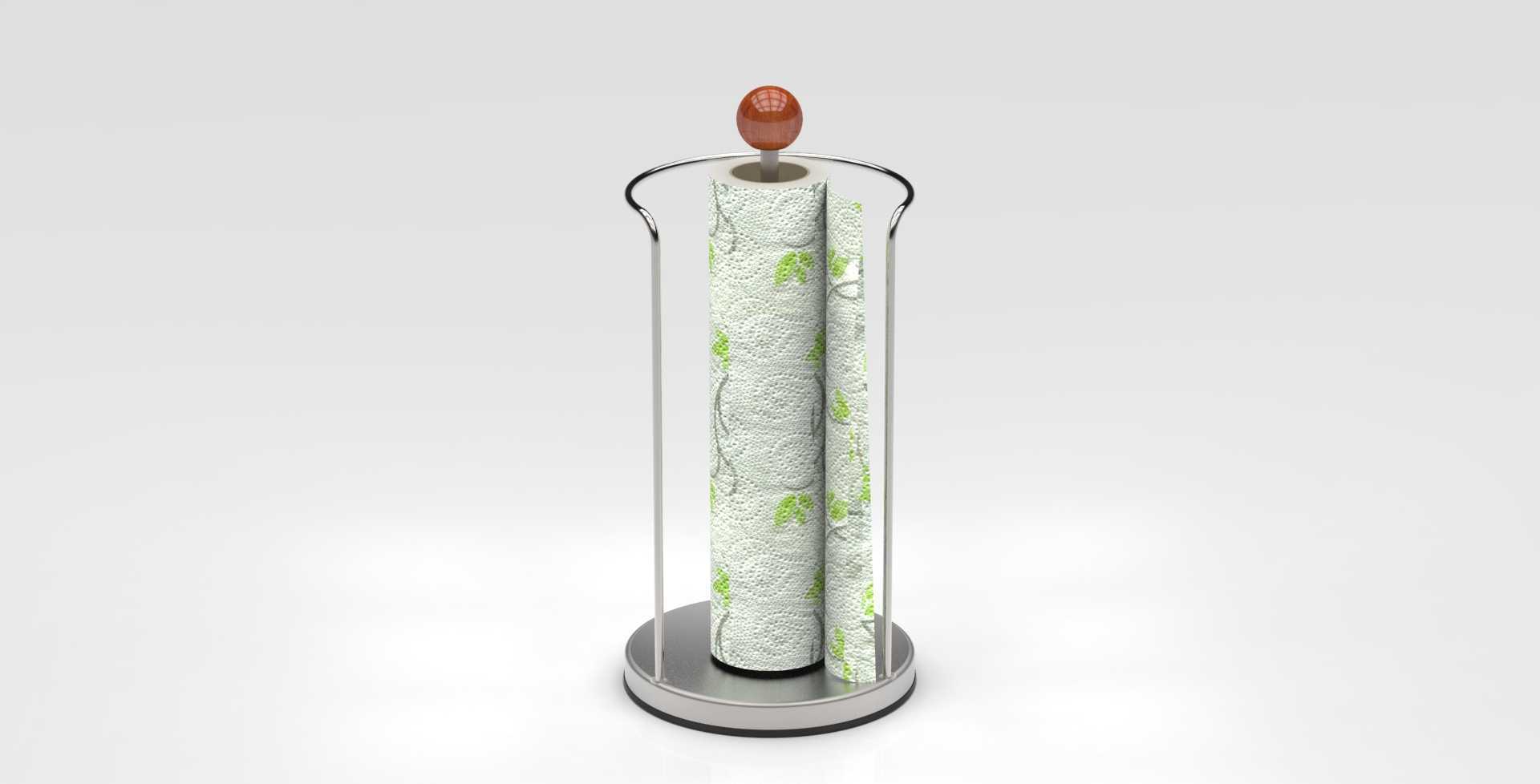

　　避免日常清洁时划伤手部。支撑部分采用两根平行的不锈钢丝作为主支撑立柱，不锈钢丝经过调直、表面抛光处理，表面粗糙度控制在合理范围，不易残留水渍皂垢，日常擦拭即可完成清洁；两根钢丝的间距经过适配，刚好可以穿过常规卷装毛巾的中心纸筒，同时在立柱上部设置了环形限位圈，环形圈的内径略大于卷装毛巾的外径，既可以限制卷装毛巾在抽拉时的径向晃动，也不会对毛巾的转动抽拉造成卡滞，避免抽拉毛巾时将整卷毛巾带离架体。立柱顶端设置了球形抛光木质装饰头，木质端头经过多道打磨抛光处理，表面做了封闭涂装，既可以遮挡不锈钢丝的顶端切口，避免尖锐切口划伤使用者，也通过木质与金属的材质搭配，弱化全金属结构的冷硬感，适配不同风格的家居装修调性。在设计过程中，首先要确定整体的安装边界尺寸，底座直径控制在100mm到120mm区间，这个尺寸既可以保证放置时的稳定性，也不会占用过多台面空间，整体高度控制在280mm到320mm区间，适配常规卷装擦手巾、小毛巾的高度，不会因为架体过高导致抽拉时晃动感过强，也不会因为高度不足导致毛巾拖到台面积水。支撑钢丝的直径选用3mm到4mm的食品级304不锈钢丝，这个线径的钢丝既具备足够的支撑刚度，在悬挂湿毛巾时不会出现明显的弯曲变形，也不会因为线径过粗导致整体重量过大、材料成本过高。环形限位圈的焊接位置设置在距离顶端50mm左右的位置，焊接处采用氩弧焊满焊后打磨抛光，保证焊接位置没有焊瘤、毛刺，避免勾挂毛巾纤维。

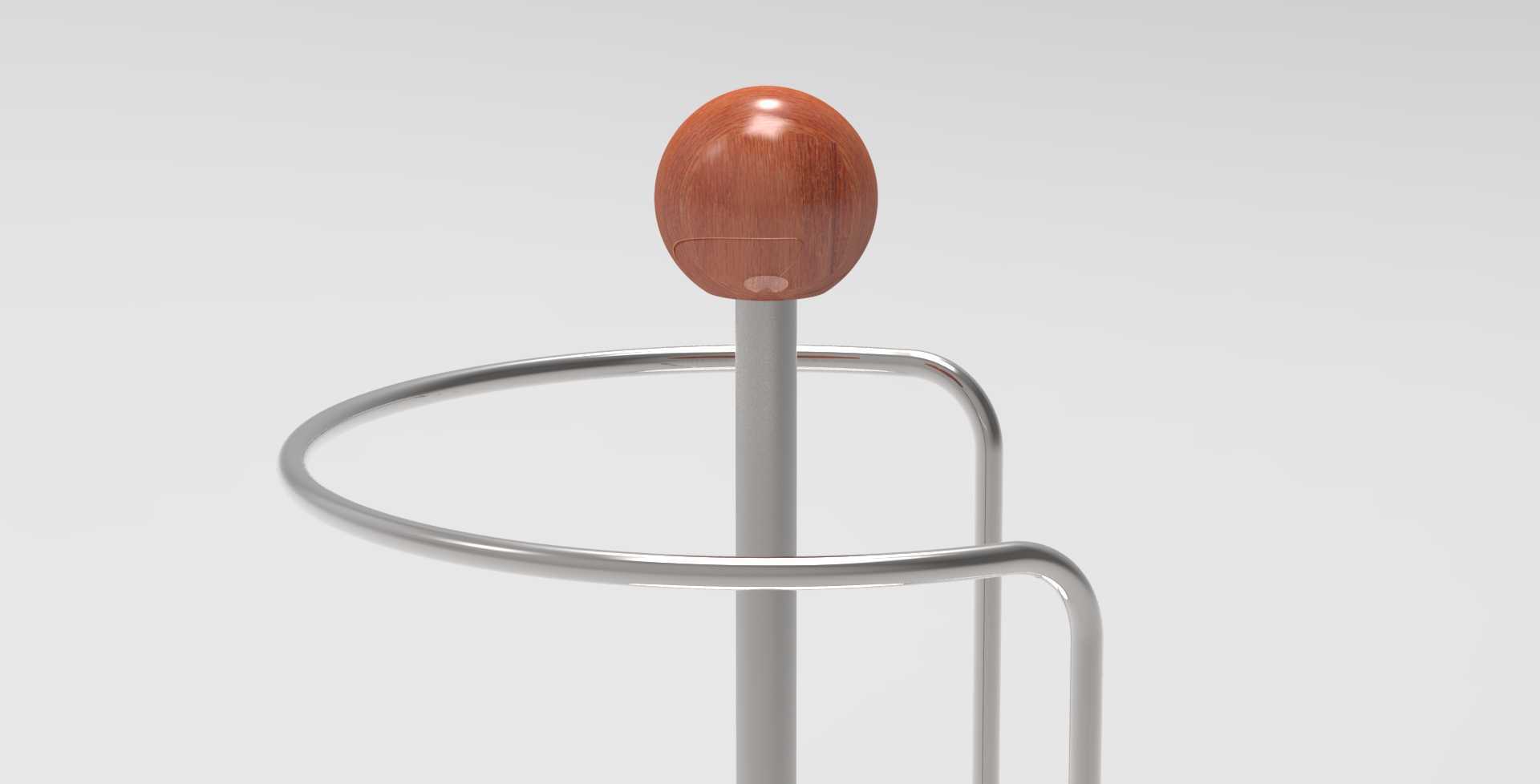

　　顶端的木质球头中心设置了与钢丝直径匹配的安装孔，通过过盈配合或者食品级胶粘剂与钢丝顶端固定，保证日常使用中不会出现端头脱落的情况。底部的防滑垫圈采用邵氏硬度40度左右的硅胶材质，厚度控制在2mm，垫圈表面设置细微的环形防滑纹路，进一步提升防滑性能，垫圈与底座的连接采用嵌入式卡接结构，不需要额外的胶粘剂固定，后期垫圈老化后可以直接更换，提升产品的全生命周期使用寿命。在实际使用场景中，这款架体除了悬挂卷装毛巾之外，也可以临时悬挂洗碗刷、清洁球等带挂孔的小清洁工具，环形限位圈还可以临时放置戒指、发圈等随身小物件，拓展了使用场景。结构设计上没有多余的复杂零件，整体零件数量控制在5件以内，分别是不锈钢底座、两根支撑钢丝、环形限位圈、

　　木质装饰头、底部防滑垫圈，装配工序简单，不需要复杂的工装夹具即可完成组装，适合批量冲压、折弯加工生产，加工过程中材料利用率高，没有过多的工艺废料，符合五金配件批量生产的成本控制要求。所有金属部件的表面处理统一采用镜面抛光或者拉丝处理，可根据不同的装修风格选择对应的表面效果，木质端头也可以根据需求更换不同的木种或者涂装颜色，适配原木风、轻奢风、工业风等不同的卫浴装修风格。在结构强度验证方面，需要保证架体在悬挂1kg湿毛巾的情况下，倾斜15度不会出现翻倒，底座与台面的静摩擦系数大于0.4，满足日常抽拉毛巾时的稳定性要求，所有与人体接触的边缘都做了R0.5以上的圆角处理，不存在锐边、毛刺等安全隐患，金属部件的耐腐蚀性能需要通过中性盐雾测试48小时无明显锈迹，适配卫浴空间高湿度、多皂液腐蚀的使用环境。
