200A四极塑壳式低压配电开关结构

　　在低压配电系统的进线与母联分段场景中，四极开关是同时实现三根相线与中性线通断、故障保护的核心元件，尤其在带剩余电流保护要求的TT系统、双电源切换回路中，四极结构可完全切断中性线通路，避免检修或故障状态下中性线串入危险电位，这是三极开关无法覆盖的应用场景。这类200A额定电流等级的开关，常作为中小型车间配电柜主进开关、商业楼层配电总开关、大容量设备馈电回路保护元件使用，可承载长期额定工作电流，同时在回路出现过载、短路、剩余电流超阈值时快速分断，切断故障回路，避免故障范围扩大，保护后端用电设备与线路安全。

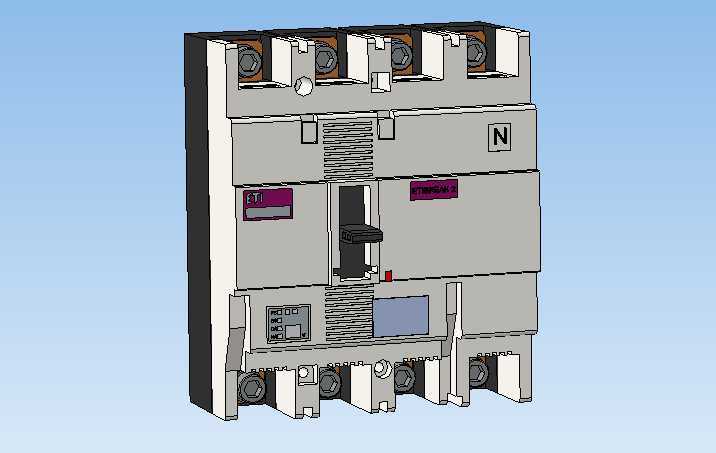

　　从结构设计来看，该款开关采用模块化塑壳基座，四个极柱沿宽度方向等距排布，其中最右侧极柱标注N极标识，对应中性线通路，与三个相线极柱保持一致的分断动作同步性，操作机构采用单手柄联动设计，扳动手柄时可同时驱动四个极的触头系统完成合分动作，避免出现极间动作不同步导致的拉弧、燃弧时间过长问题。触头区域设计有独立的灭弧栅格室，每个极的触头分断时产生的电弧可被栅格切割成短弧，快速冷却熄灭，防止电弧飞出壳体引发相间短路。壳体侧面预留有辅助触点安装位，可扩展信号反馈、分励脱扣、欠压脱扣等功能模块，适配不同配电场景的控制需求，无需改动主体结构即可完成功能拓展。

　　安装边界方面，该开关采用标准导轨兼容的螺钉固定结构，背部设置两个对称的安装固定孔位，可直接固定在配电柜内的安装梁上，进出线端均采用压板式接线端子，可适配对应线径的铜芯电缆或铜排连接，端子处设计有防触电护罩，接线完成后可遮盖带电部位，避免检修时误触带电体。外形尺寸上，宽度方向适配标准配电柜的模数化安装间距，深度方向预留足够的接线操作空间，手柄操作高度符合常规柜内元件操作的人机工程要求，分合位置有清晰的标识窗口，可直观判断开关当前的工作状态，避免误操作。

　　建模过程中需要重点还原的结构细节包括：操作机构的联动杠杆与锁扣结构，这部分是保证开关合分位置可靠锁定、故障时快速脱扣的核心；触头系统的接触压力弹簧结构，直接影响开关的载流能力与温升表现；灭弧室的栅格排布角度，会影响电弧的引入与熄灭效率；壳体表面的散热筋结构，可增大壳体散热面积，降低长期载流时的壳体温升。同时需要注意各部件之间的装配间隙，比如手柄与壳体面板的操作间隙、动触头与静触头的开距、超程参数，这些尺寸直接影响开关的机械寿命与电气性能，建模时需严格按照实际产品的装配公差要求设置配合关系，保证模型可用于装配干涉检查、柜内布局仿真等实际工程场景。

　　在实际选型应用中，这类四极开关需要匹配回路的计算电流、预期短路电流值，选择对应分断能力的型号，同时根据回路保护需求选择是否带剩余电流保护模块，安装时需保证进出线方向符合要求，端子接线扭矩符合规范，避免接触电阻过大导致端子过热。三维模型的搭建可帮助配电设计人员提前完成柜内布局校验，核对与相邻元件的安全电气间隙，检查接线操作空间是否充足，减少实际生产装配时的干涉问题，提升配电柜的设计效率与装配可靠性。
