医疗设备用50mm规格组合式旋转支撑脚轮

　　在医院诊疗场景里，各类可移动医疗设备的移动与固定需求一直是结构设计中需要平衡的核心点，这款组合式旋转支撑部件正是针对这类场景开发的功能集成件。日常使用中，像超声诊断仪、移动护理工作站、小型移动式检验设备这类需要频繁在病区、诊室间转移，到位后又需要稳定固定避免滑移的设备，传统的纯脚轮加单独支撑脚的方案需要分别操作两个部件，不仅操作繁琐，还容易出现支撑脚调节高度不匹配、脚轮未完全离地导致设备移位的问题，这款集成式结构就从根源上解决了这类使用痛点。

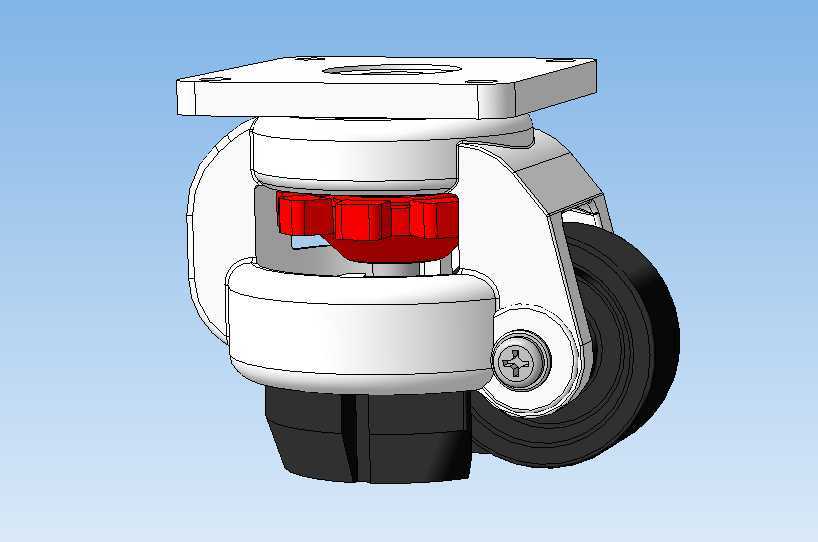

　　从功能逻辑上看，这款部件将水平旋转、滚轮移动、高度支撑调节三个核心功能整合在同一主体结构内，顶部的方形法兰安装面直接与设备底部的安装框架通过螺栓刚性连接，法兰面的安装孔位按照常规医疗设备底部安装的通用间距设计，适配50mm规格的安装边界，不需要额外设计转接板就能直接适配多数现有医疗设备的底部安装位，减少选型适配的额外设计工作量。部件中部的红色调节旋钮是功能切换的核心操作件，旋转旋钮时，内部的升降支撑结构会同步动作：当需要移动设备时，旋钮旋至高位，底部的黑色橡胶支撑垫抬升离开地面，侧边的聚氨酯滚轮接触地面，此时顶部法兰连接的设备主体可以绕部件垂直轴线做水平旋转，配合滚轮的转向能力，能在狭窄的病区走廊、诊室隔间内灵活转向移动，滚轮采用的聚氨酯材质硬度适中，既不会在PVC地坪、环氧地坪上留下压痕，也能在移动过程中吸收小幅震动，避免设备内部的精密光学、电子元件受震动影响精度。当设备移动到指定位置需要固定时，反向旋转红色调节旋钮，内部的梯形螺纹传动结构会带动底部的黑色橡胶支撑垫向下伸出，逐步将滚轮抬离地面，此时整个设备的载荷全部由支撑垫承接，橡胶支撑垫的底面做了防滑纹理处理，与地面接触后能提供足够的静摩擦力，即使设备受到轻微碰撞、或是操作人员倚靠设备操作，也不会出现滑移偏移，支撑状态下部件的垂直承载能力覆盖常规中小型医疗设备的重量区间，不会出现支撑下沉、倾斜的问题。

　　从设计思路层面，这款结构没有采用脚轮与支撑脚分离的传统布局，而是将滚轮集成在支撑主体的侧部，支撑结构布置在主体正下方，这样的布局能让支撑受力直接沿主体垂直轴线传递到地面，避免偏载带来的结构应力集中，同时大幅缩小了部件整体占用的底部安装空间，对于底部空间紧凑的小型医疗设备十分友好。主体外壳采用高强度工程材质一体成型，既兼顾了结构强度，也能满足医疗场景下频繁消毒擦拭的使用要求，不会因为长期接触含氯消毒剂、酒精类消毒产品出现表面腐蚀、材质脆化的问题。滚轮的轮架部分采用金属冲压结构，轮轴处集成了自润滑轴承，长期使用不需要额外加注润滑脂，也不会出现转动卡滞、异响的问题，适配医疗场所需要低噪音运行的环境要求，避免移动设备时产生的噪音影响病区患者休养。

　　在安装边界上，这款部件的顶部法兰为方形结构，安装孔位对称布置，安装时只需要在设备底部框架上对应位置加工对应的安装过孔，使用标准螺栓就能完成固定，不需要复杂的定位工装；部件整体的垂直高度在支撑状态和移动状态下的高度差控制在合理区间，调节旋钮的操作力矩经过优化，操作人员不需要借助额外工具，徒手就能完成移动与支撑状态的切换，旋钮的表面做了防滑齿纹处理，即使手上沾有消毒水、戴一次性医用手套操作也不会出现打滑的情况。侧部滚轮的突出尺寸经过核算，在设备旋转过程中不会与设备底部的其他突出部件产生干涉，支撑垫的接地面积经过匹配，在额定载荷下不会对常规医疗场所的地坪造成局部压痕，也不会因为支撑面积过小导致设备在软质地坪上出现下陷。整个结构的旋转部位做了限位设计，避免旋转过程中设备的连接线缆过度扭转拉扯，同时旋转阻尼经过调校，转动过程平顺无卡顿，也不会因为阻尼过小出现设备随意转动的问题。
