桌面悬臂式纸巾支撑取用装置结构设计

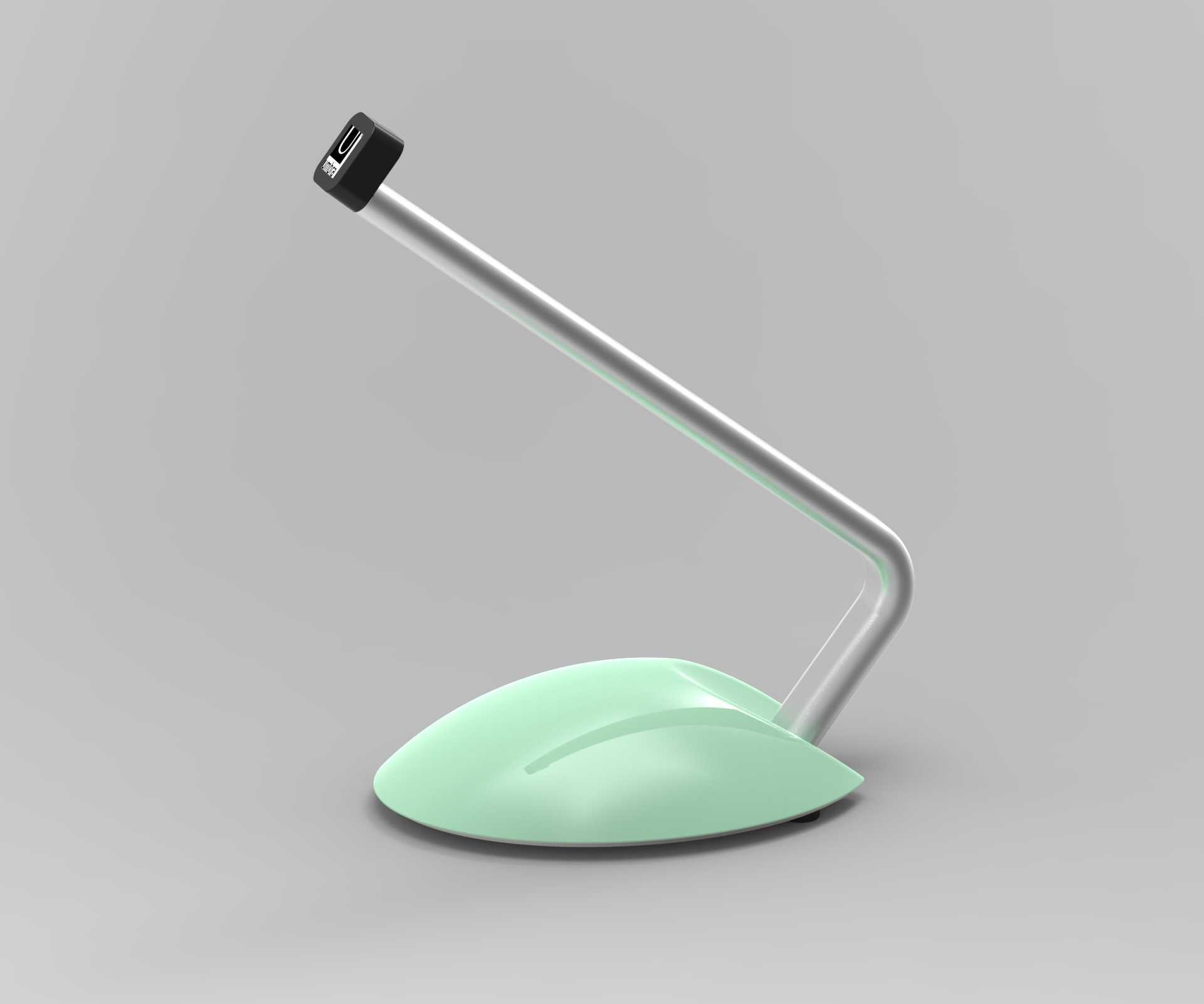

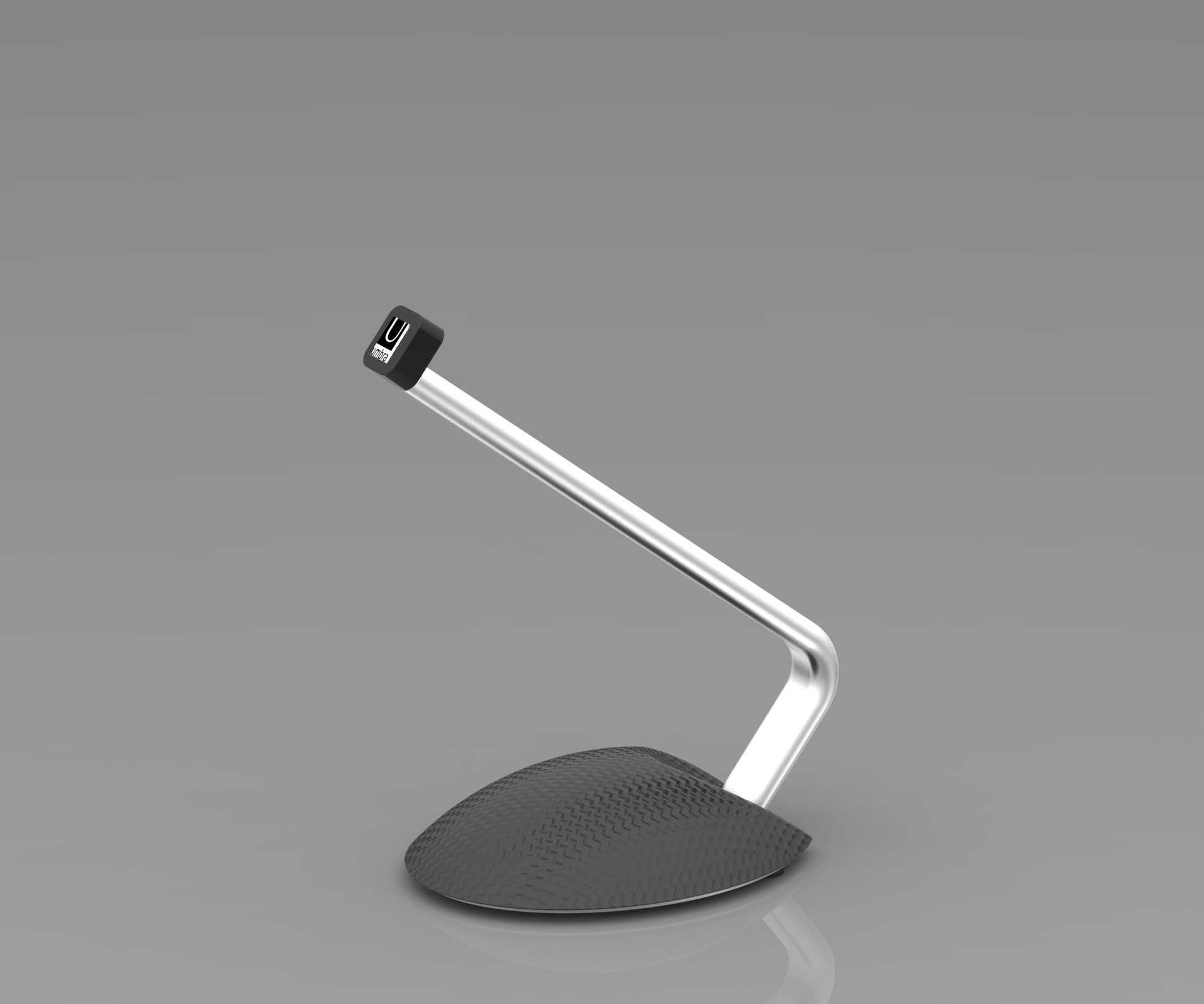

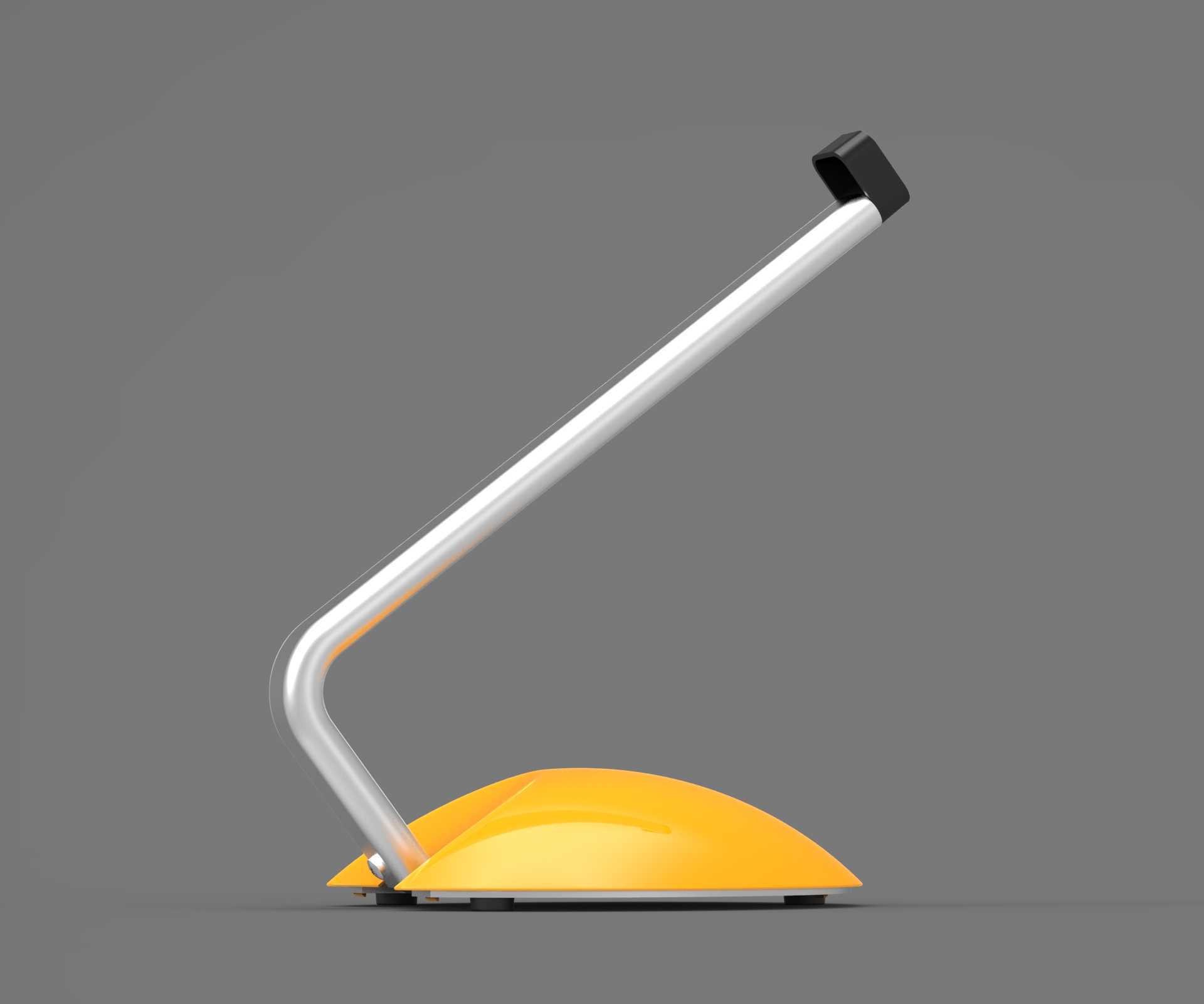

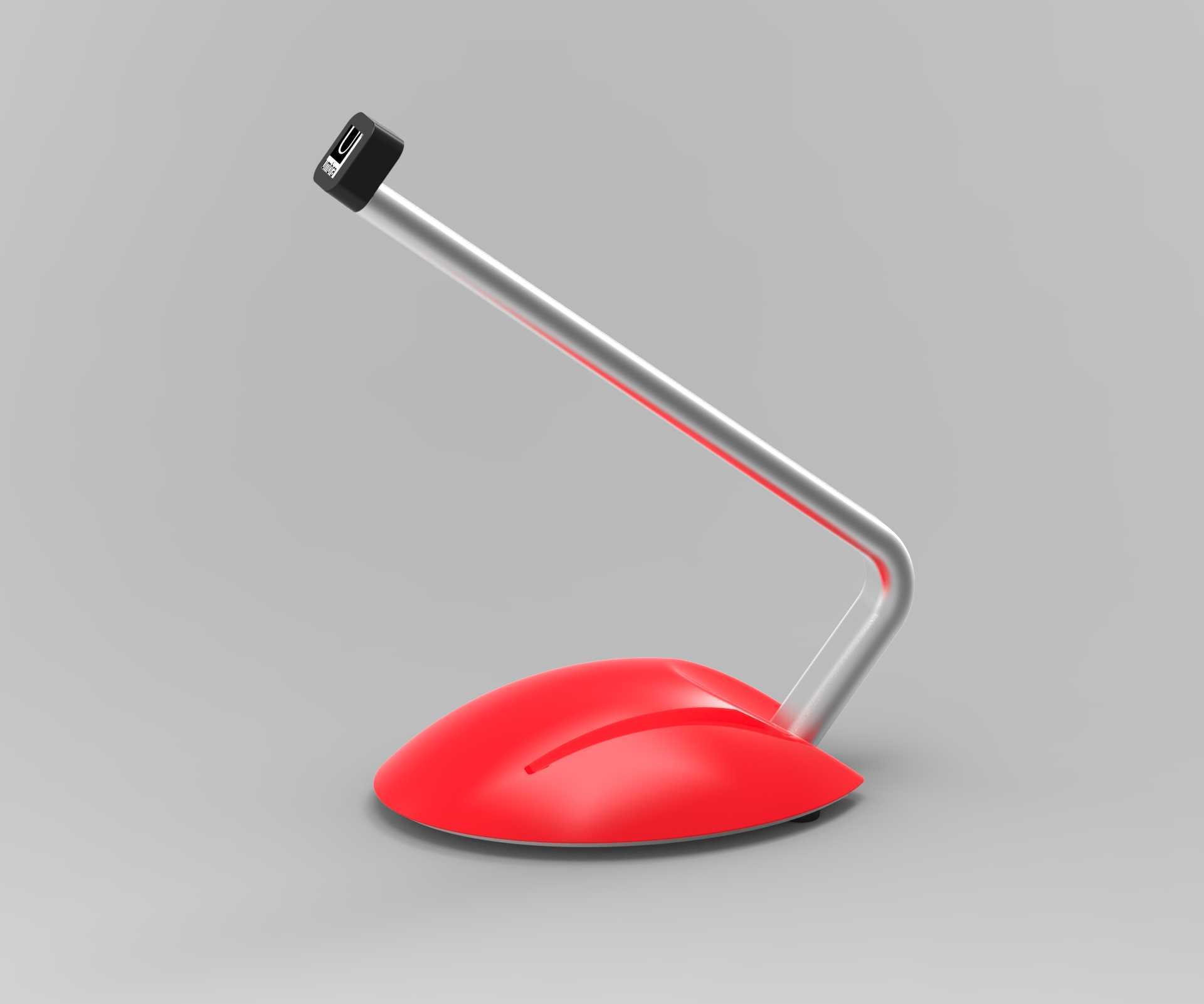

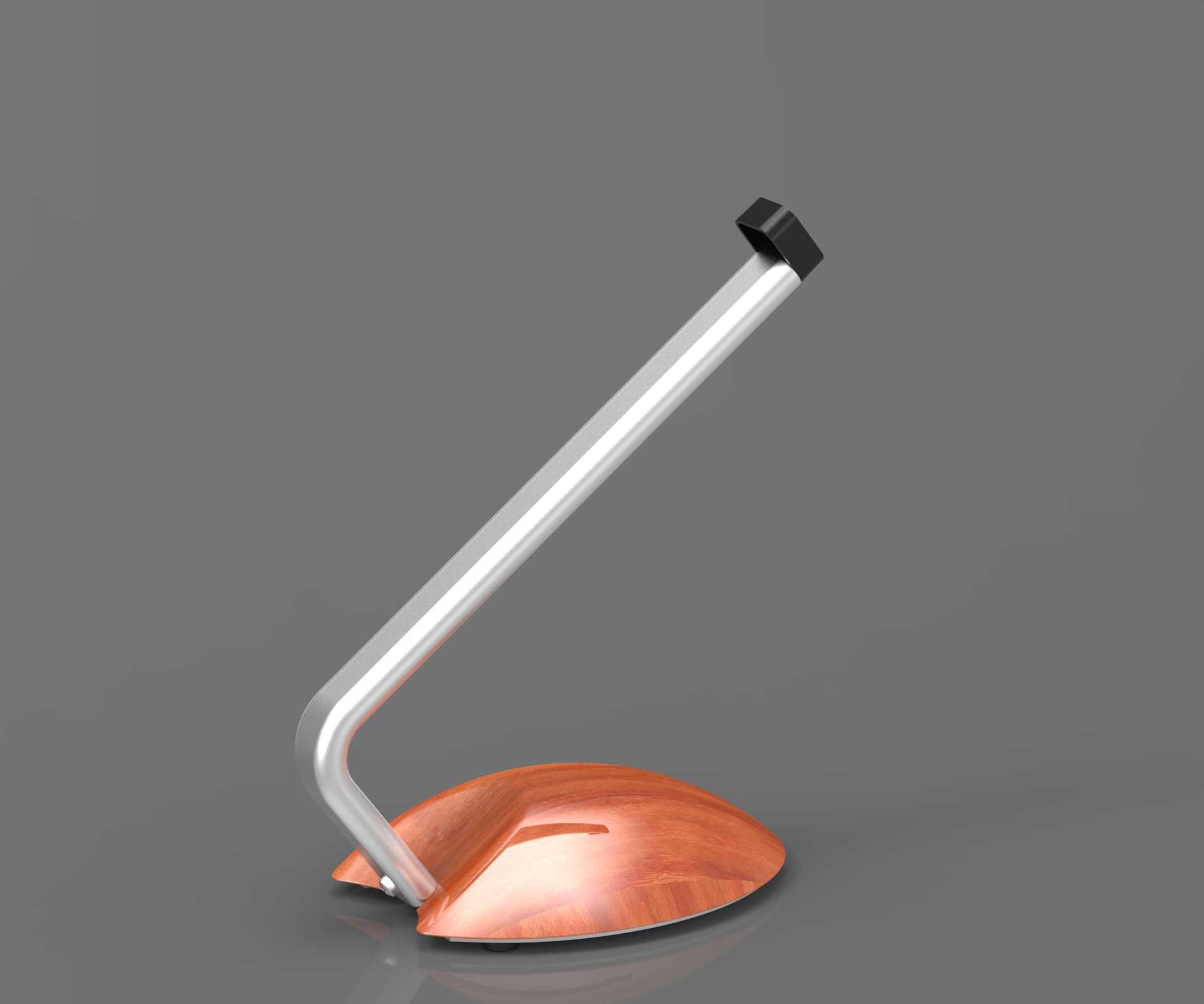

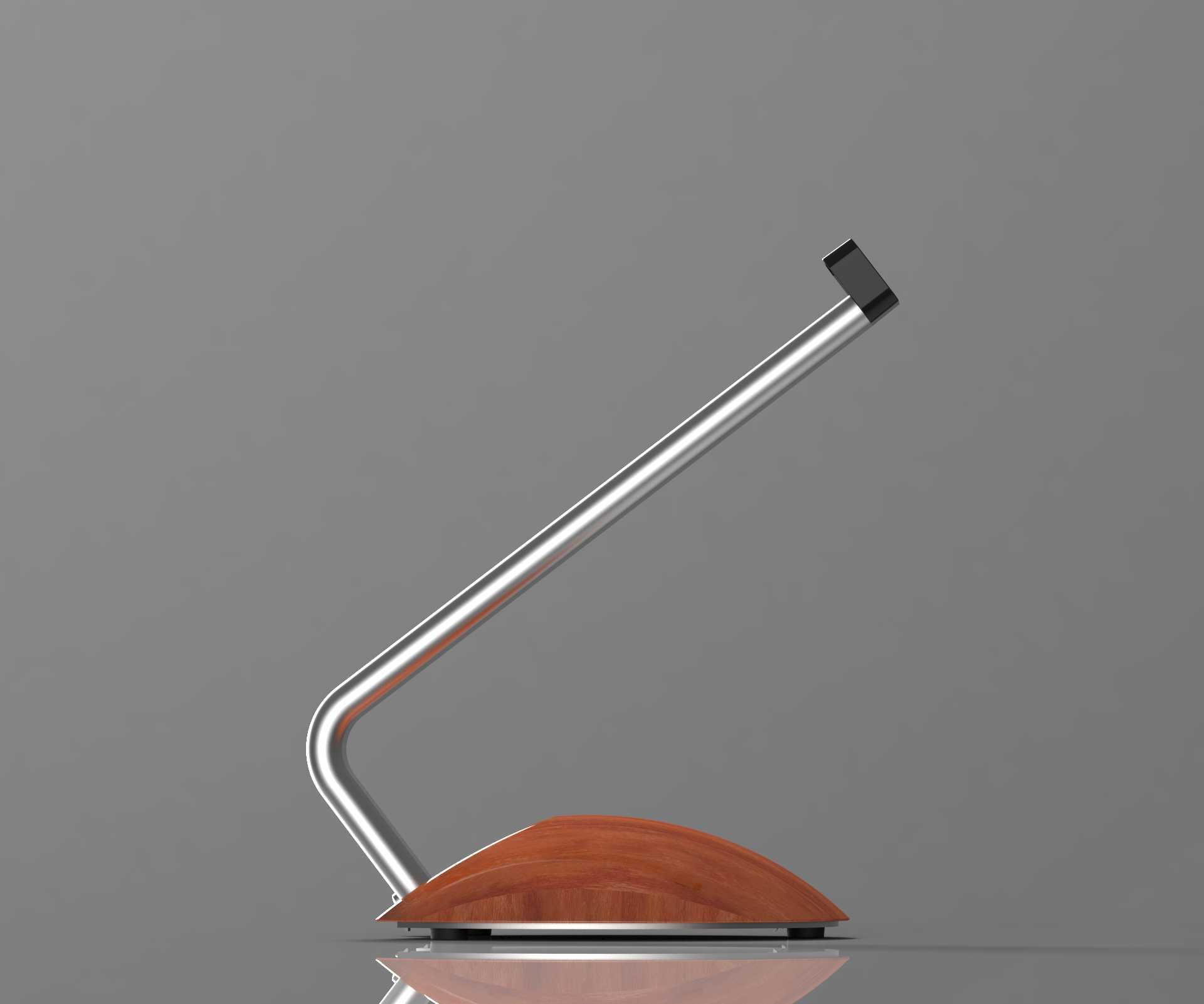

　　这款悬臂式纸巾支撑装置，主要适配桌面场景的卷装纸巾固定与单手取用需求，常见于办公工位、家用书桌、餐饮门店散台等需要随手取用纸巾且不占用过多桌面操作空间的场景。区别于传统立式纸巾盒占用平面置物空间、壁挂式纸巾架需要破坏墙面或桌面结构安装的痛点，这款装置采用配重底座加斜向悬臂的结构形式，无需打孔固定，放置在平整桌面即可稳定使用，适配绝大多数平整硬质台面，不会对放置面造成划伤或粘接残留。从结构设计逻辑来看，底座采用大弧度低重心的流线型壳体，内部可根据实际配重需求填充配重块，配合底部的防滑胶垫，当悬臂端受到抽拉纸巾的拉力时，整体重心始终落在底座支撑面范围内，不会出现侧翻、滑移的问题。悬臂部分采用空心铝管弯折成型，既保证了足够的结构刚度，

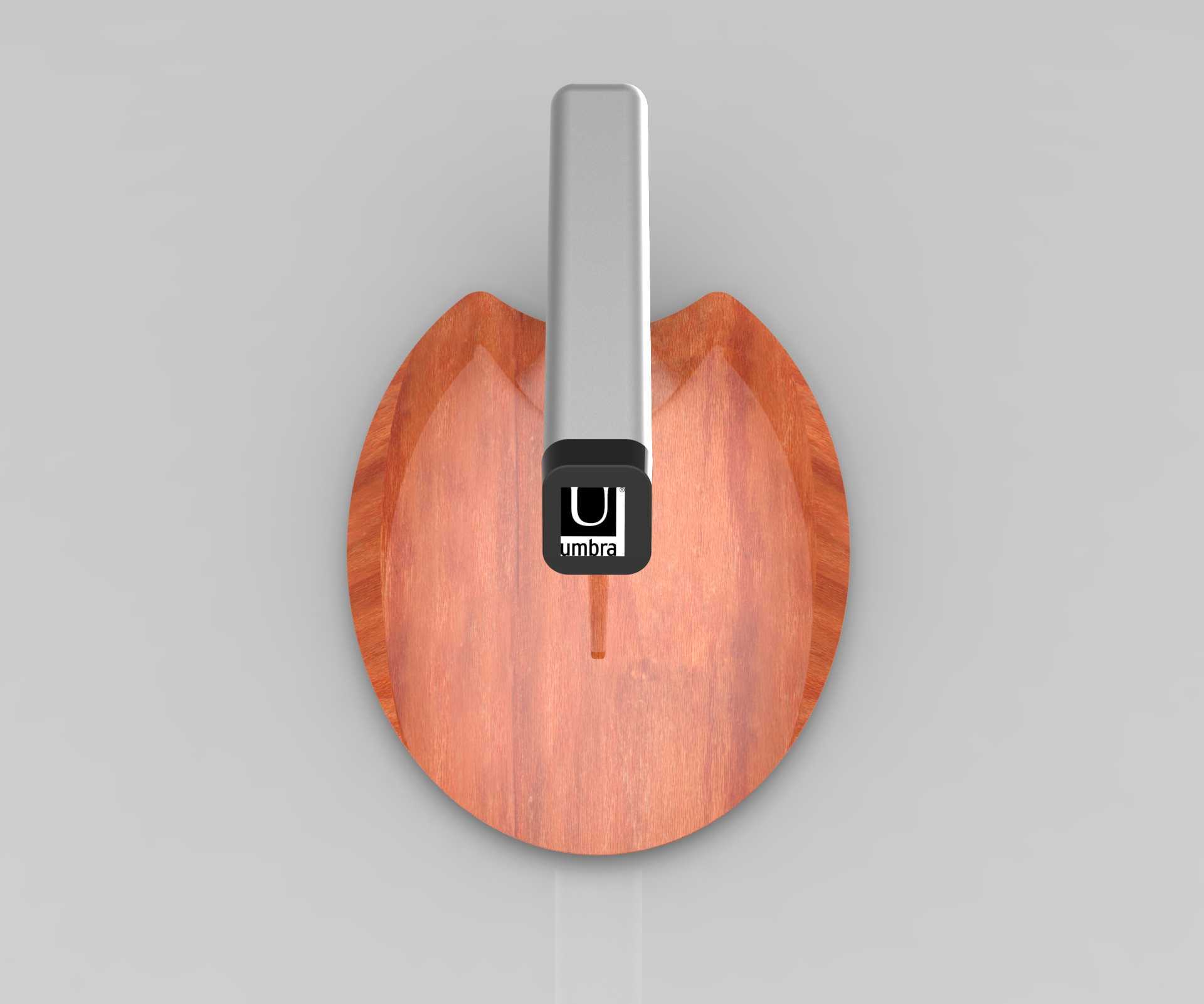

　　在长期承受卷纸重量、反复抽拉受力的情况下不会出现永久弯折变形，又能控制整体重量，方便用户根据使用需求挪动摆放位置。铝管与底座的连接部位采用嵌入式钢质衬套过渡，避免铝管与ABS塑料底座直接接触造成的应力集中，长期使用不会出现连接位开裂、松动的问题。悬臂末端设置有防滑挡头，采用软质橡胶材质，既可以限制卷纸从悬臂端滑出，又不会在更换卷纸时造成刮手的问题，更换纸巾时只需将挡头拔出，套入新的卷纸后再将挡头插回即可，操作步骤简单，无需额外工具辅助。材质搭配上，悬臂选用规格为30x15x1的铝管，表面做阳极氧化处理，具备不错的耐刮擦、抗指纹性能，日常使用过程中沾染的污渍只需用干布擦拭即可清理；底座与端盖采用ABS塑料注塑成型，表面做哑光质感处理，

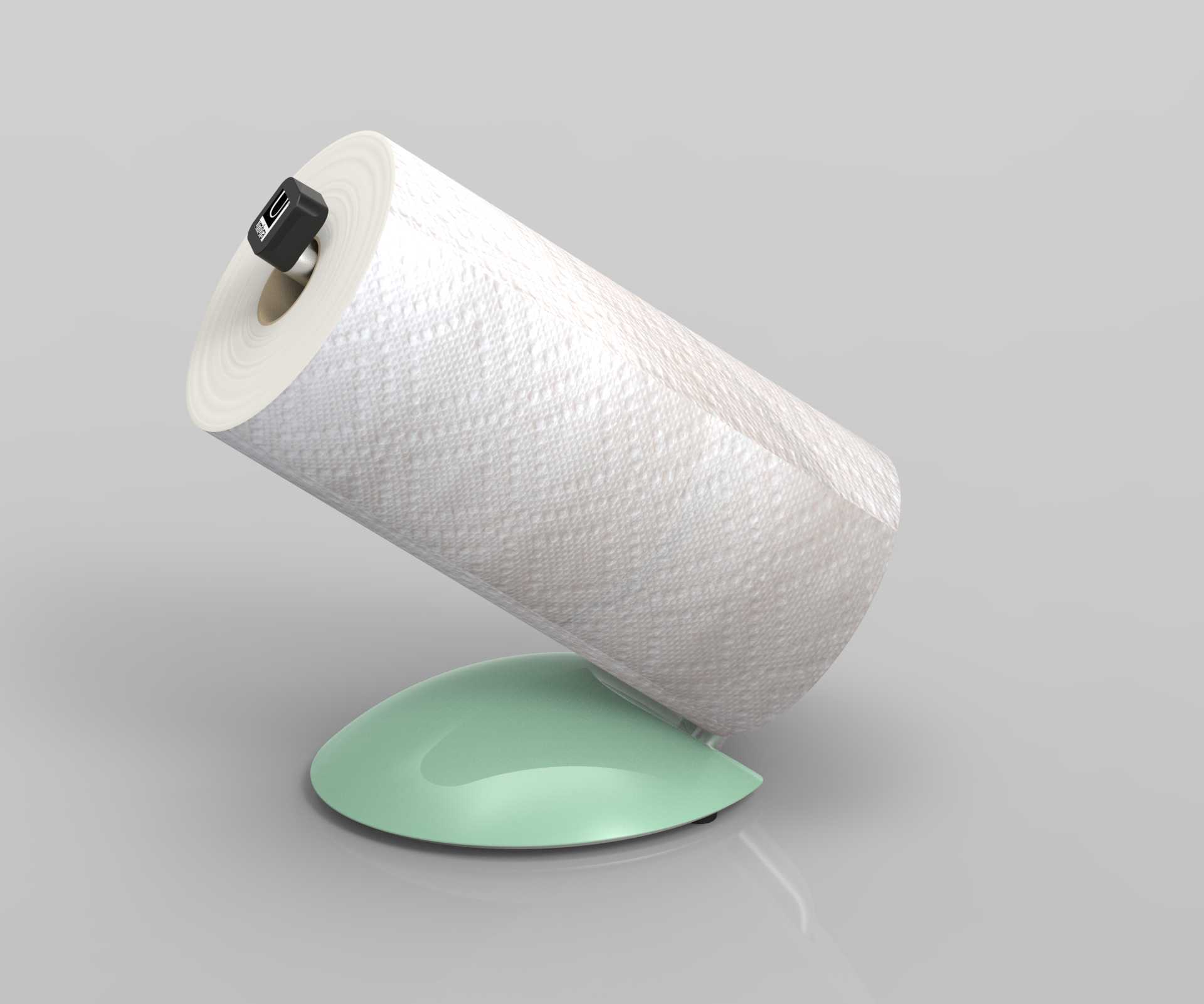

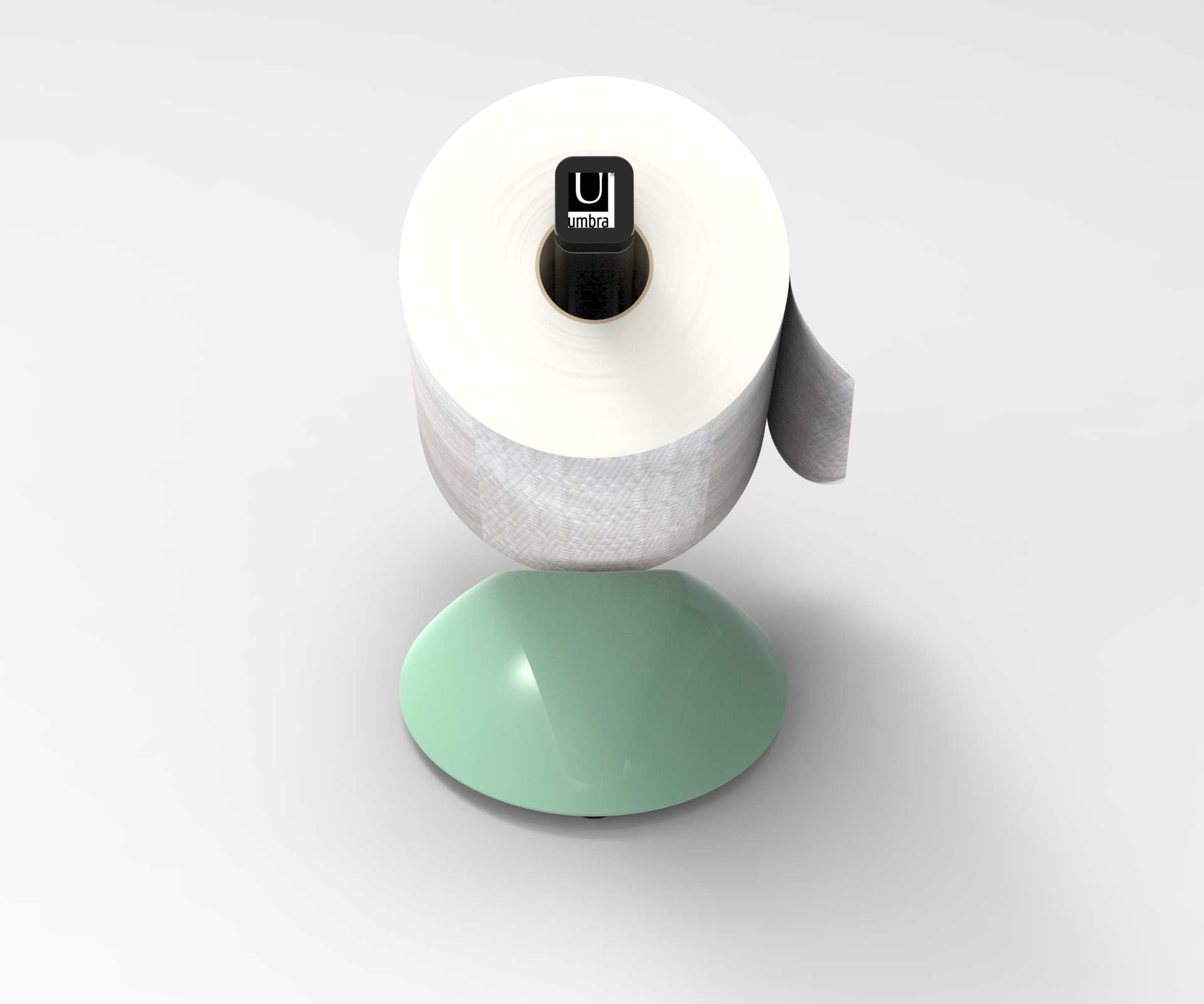

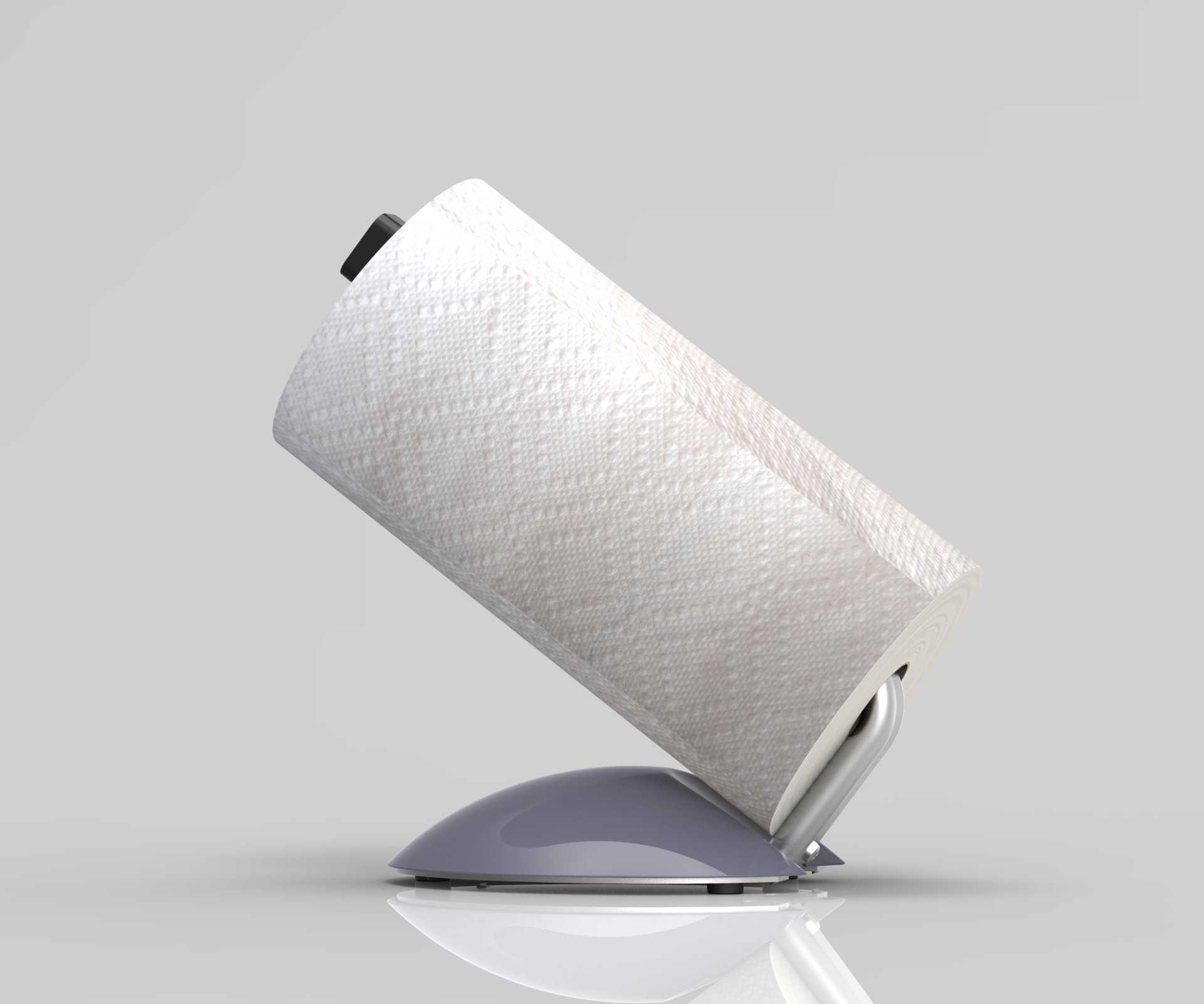

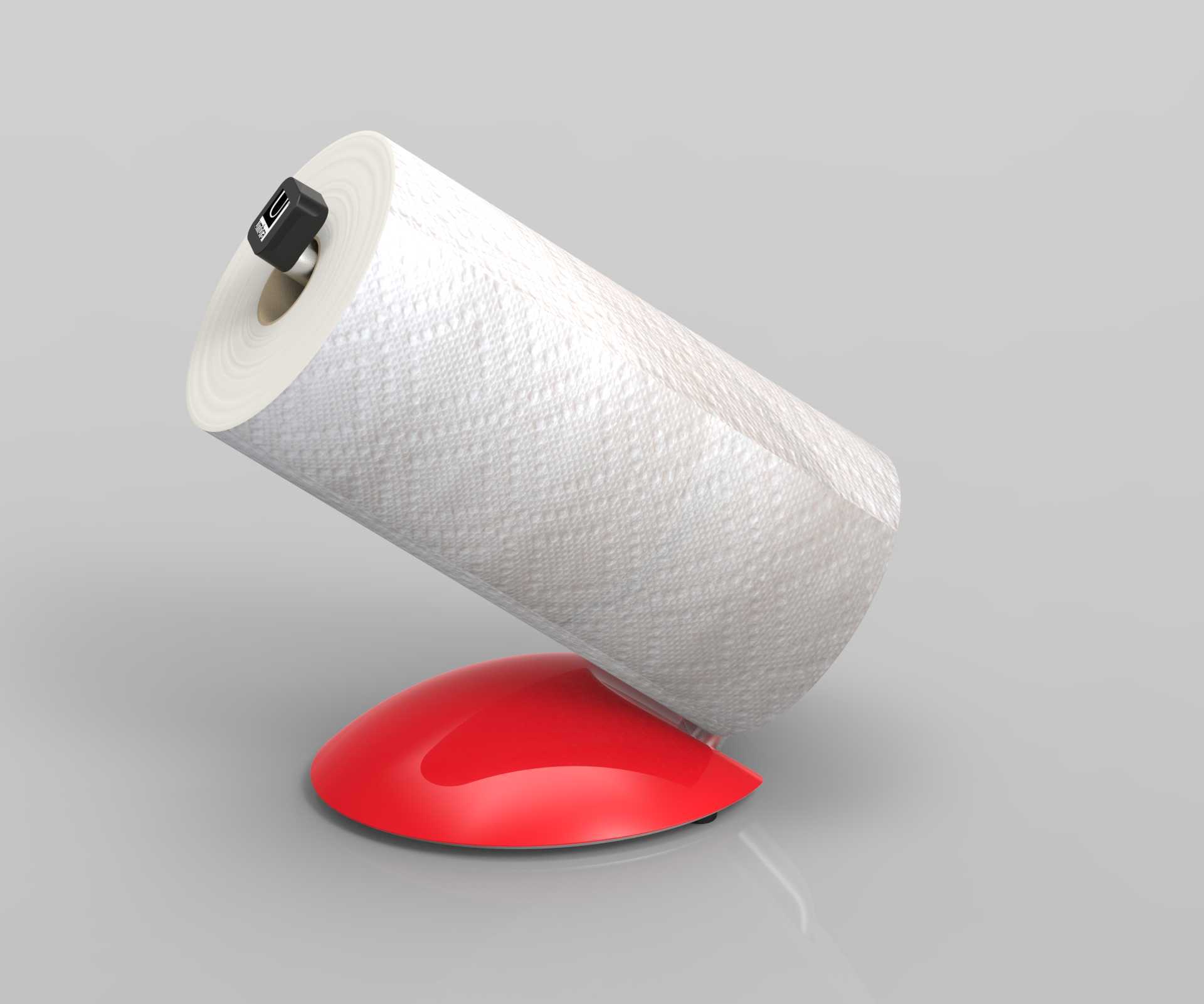

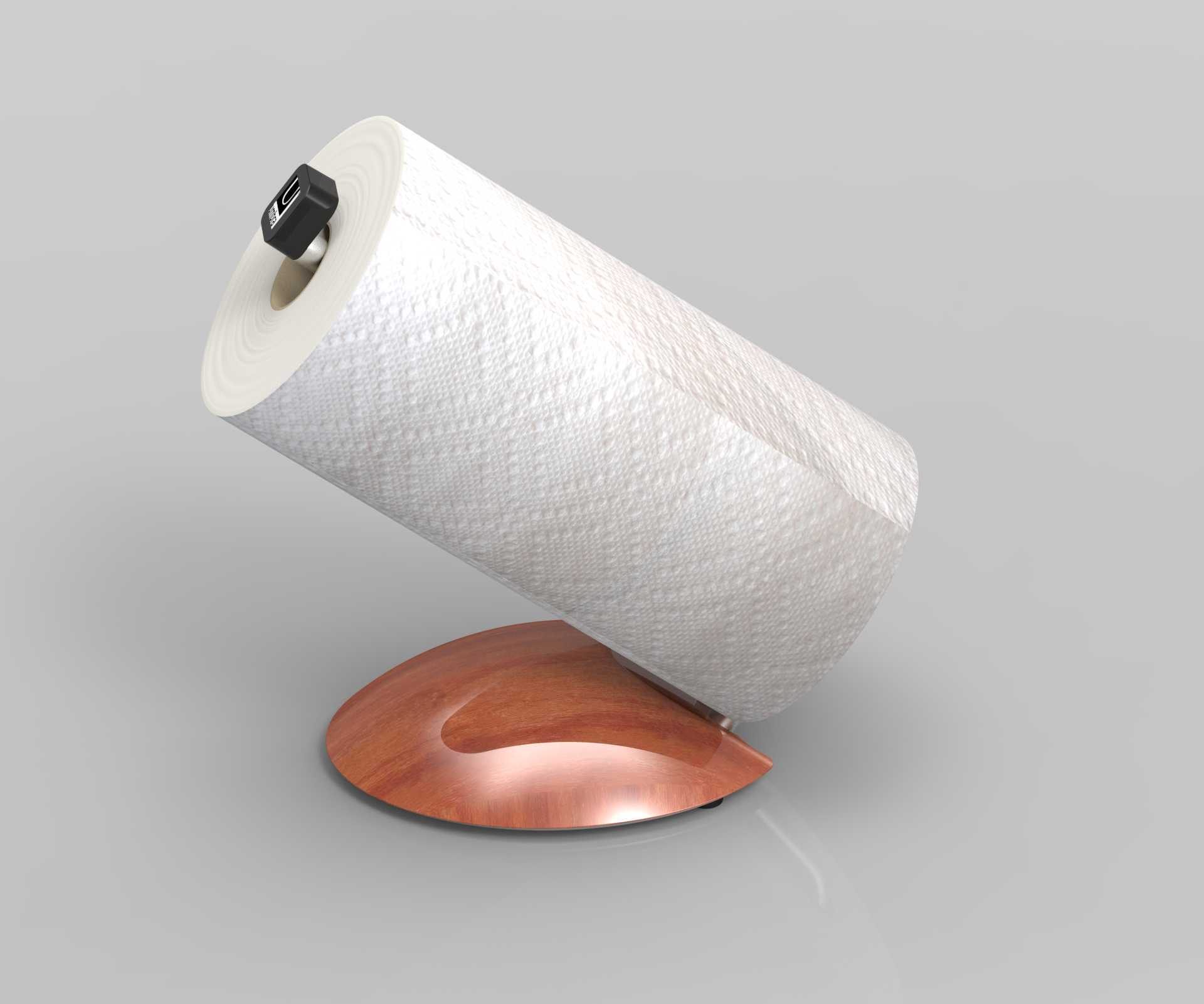

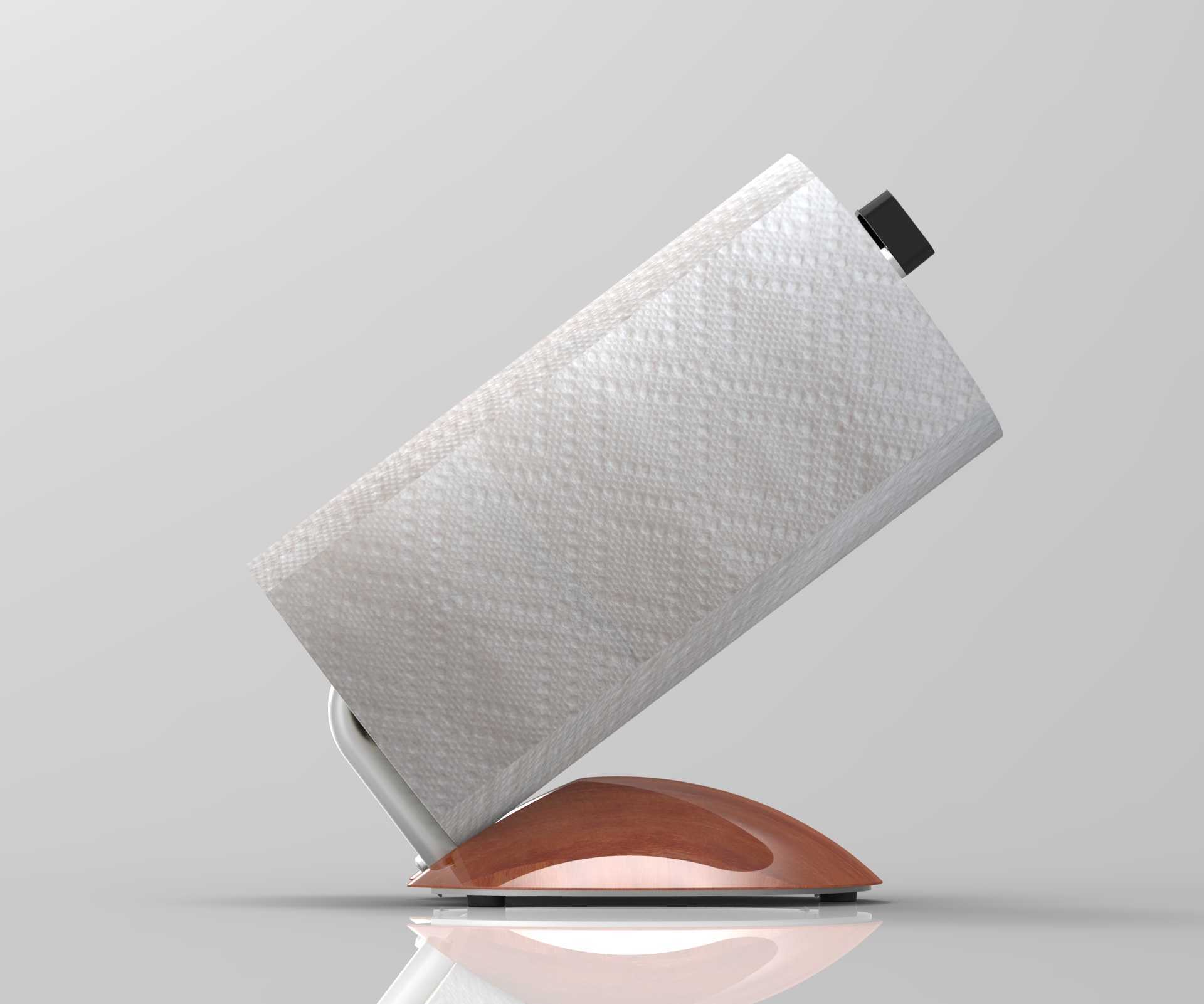

　　与铝管的金属质感形成视觉层次，同时ABS材质的抗冲击性能较好，日常挪动过程中发生轻微磕碰不会出现掉漆、碎裂的问题。安装与使用边界方面，这款装置的底座最大投影尺寸控制在200mm以内，悬臂伸出长度可适配常规直径100mm以内、高度120mm以内的标准卷装纸巾，放置时只需保证底座与台面完全贴合，悬臂伸出方向无遮挡即可，悬臂的弯折角度经过反复校核，当卷纸套入后，纸巾的下垂位置刚好处于用户坐姿状态下手部自然抬起的高度范围，单手抽拉纸巾时，拉力方向沿着悬臂轴向传递到底座，不会产生额外的倾覆力矩，抽拉过程顺畅，不会出现带起整个装置的情况。结构细节上，悬臂与底座的连接角度经过多轮迭代调整，既避免了角度过陡导致卷纸下滑、抽拉时卡纸的问题，

　　也避免了角度过平导致悬臂受力弯矩过大、长期使用变形的问题，铝管内部可以根据需求加装阻尼结构，让卷纸在抽拉时具备合适的转动阻力，不会因为抽拉力度过大导致纸巾过度转出、造成浪费。底座底部的防滑胶垫采用环形布置，一共设置四个接触点，即使台面存在轻微的不平整，也能保证每个胶垫都与台面有效接触，不会出现放置不稳晃动的问题。这款装置的结构拆分件数量少，整体只有底座壳体、底座端盖、铝管悬臂、末端挡头、底部胶垫、连接衬套几个部件，装配工艺简单，适合批量注塑与机加工组合生产，零部件的公差配合要求不高，普通加工精度即可满足装配需求，后期维护也十分方便，若某个部件出现损坏，单独更换对应配件即可，无需整体报废。在实际使用场景中，这款装置除了放置卷装纸巾之外，也可以适配同内径的卷装保鲜膜、卷装垃圾袋等耗材，只需根据耗材的重量调整底座内部的配重块重量，即可保证使用稳定性，悬臂的长度也可以根据实际使用需求做同比例缩放，适配不同规格的卷装耗材，结构拓展性较强。
