极简壁挂式之字形不锈钢卷纸支架结构设计

　　日常商用与民用场景中，卷纸类耗材的收纳固定一直是容易被忽略的细节，不管是公共卫生间的洗手台旁、餐饮门店的后厨操作区、小型工作室的工具墙侧，还是家庭厨房的料理台上方，卷纸支架的可靠性、安装便捷性与空间占用率，直接影响使用体验。这款之字形弯折的管件式卷纸支架，完全跳开了传统塑料支架、冲压板材支架的设计思路，整架主体采用单根不锈钢管连续弯折成型，没有多余的拼接焊缝与装配零件，从结构根源上降低了长期使用后的松动、锈蚀风险。

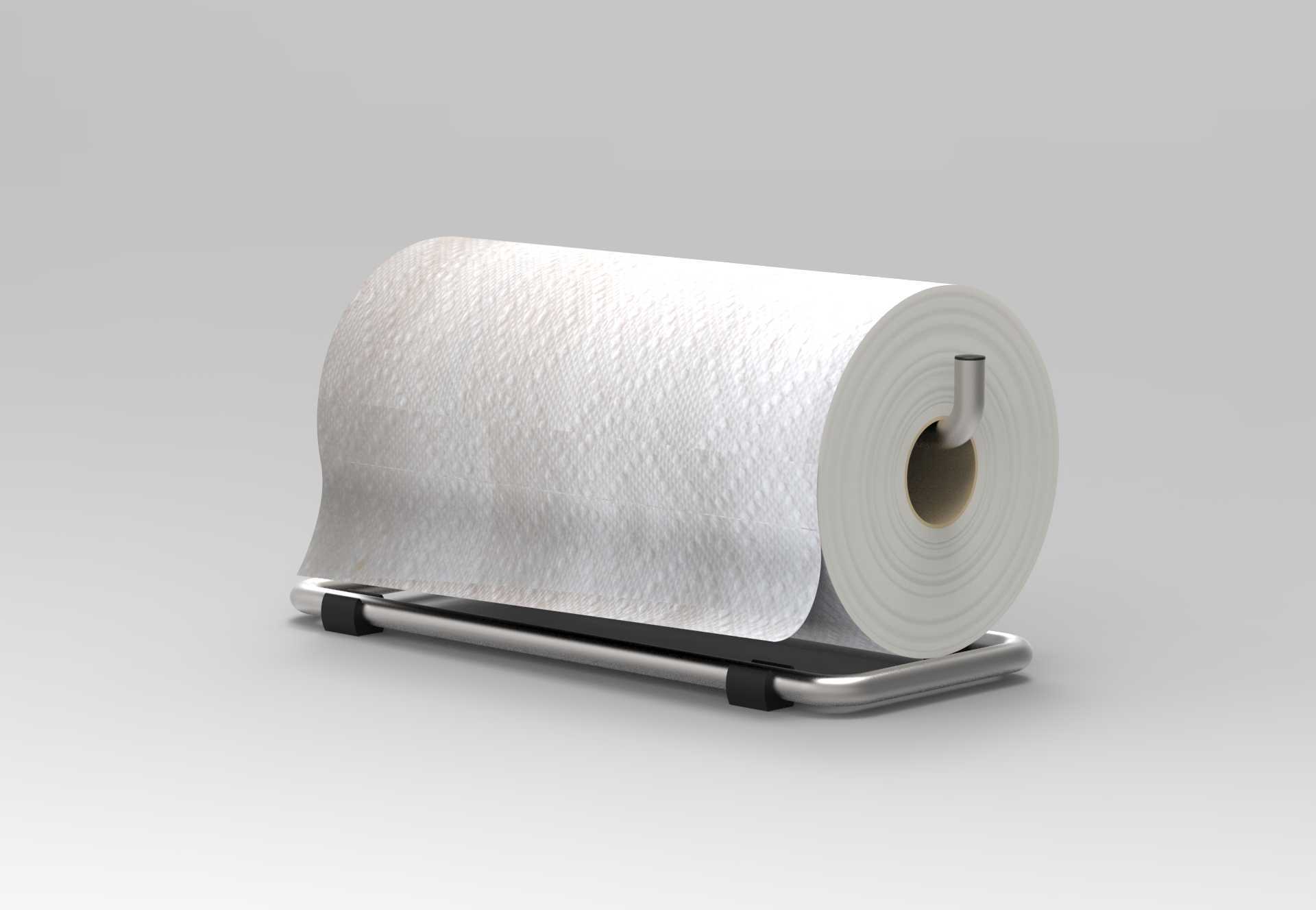

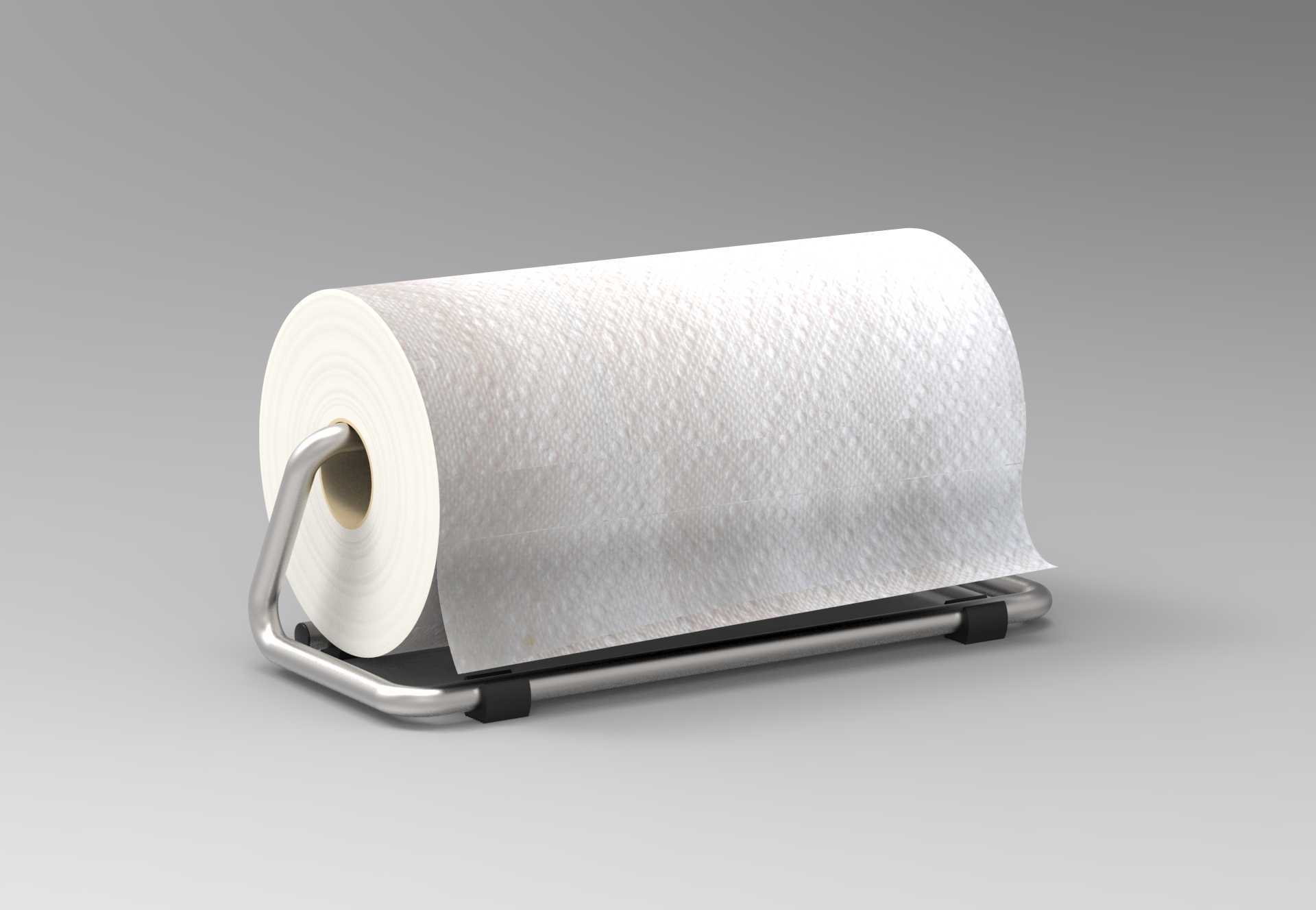

　　从实际使用场景的适配性来看，这款支架同时兼顾了台面放置与墙面挂装两种安装形态，底部矩形框体的四个转角位置都加装了防滑缓冲胶垫，当直接放置在平整台面上时，胶垫可以增大与台面的静摩擦力，即使单手快速扯动卷纸，支架也不会出现滑移、倾翻的问题；如果需要释放台面空间，只需将支架上部的水平挂边搭扣在墙面预先固定的挂钉、挂钩或者置物架横梁上，就能快速完成壁挂安装，不需要额外打孔定位，也不需要复杂的紧固件锁紧，适配多种临时或固定的安装需求。

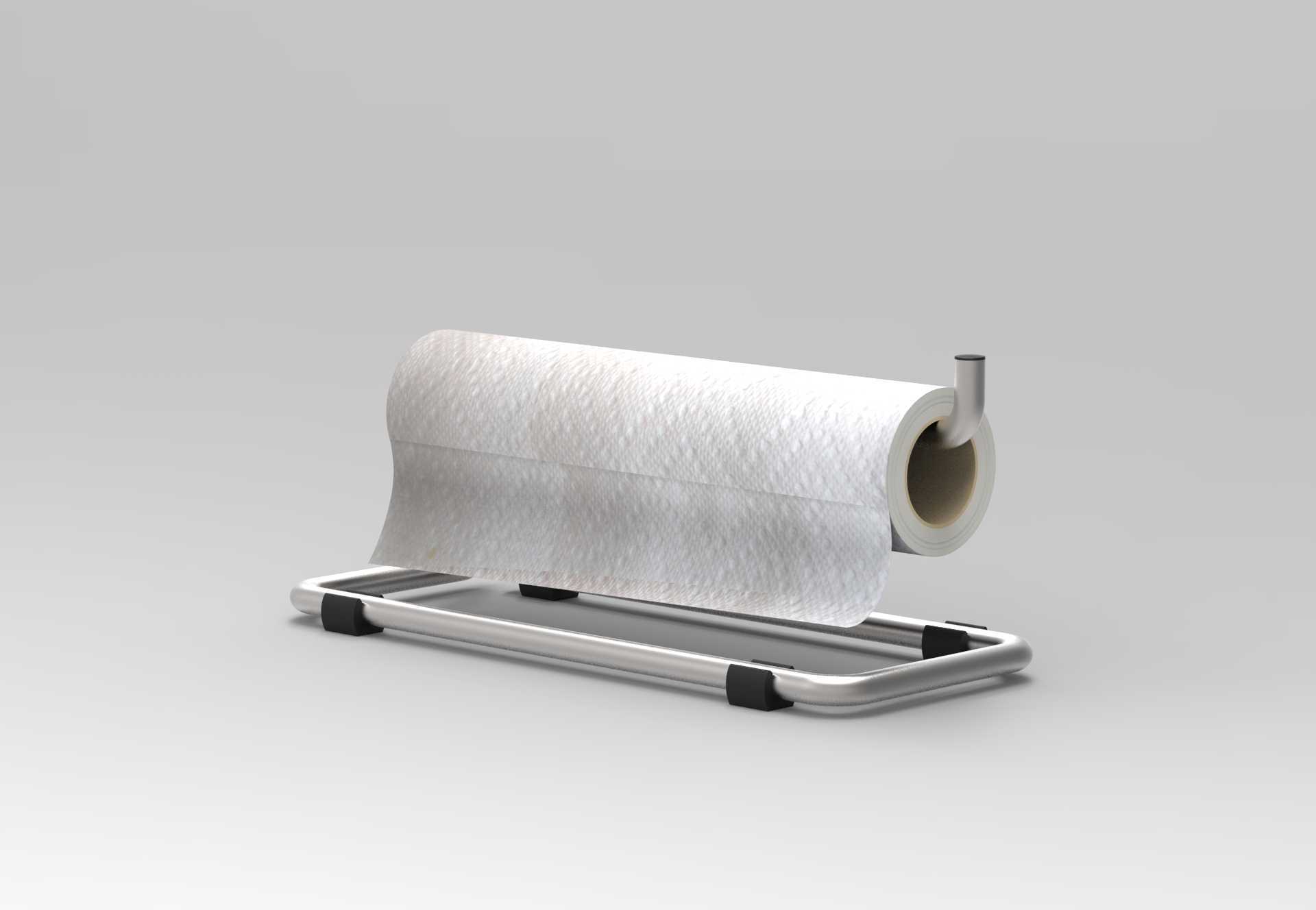

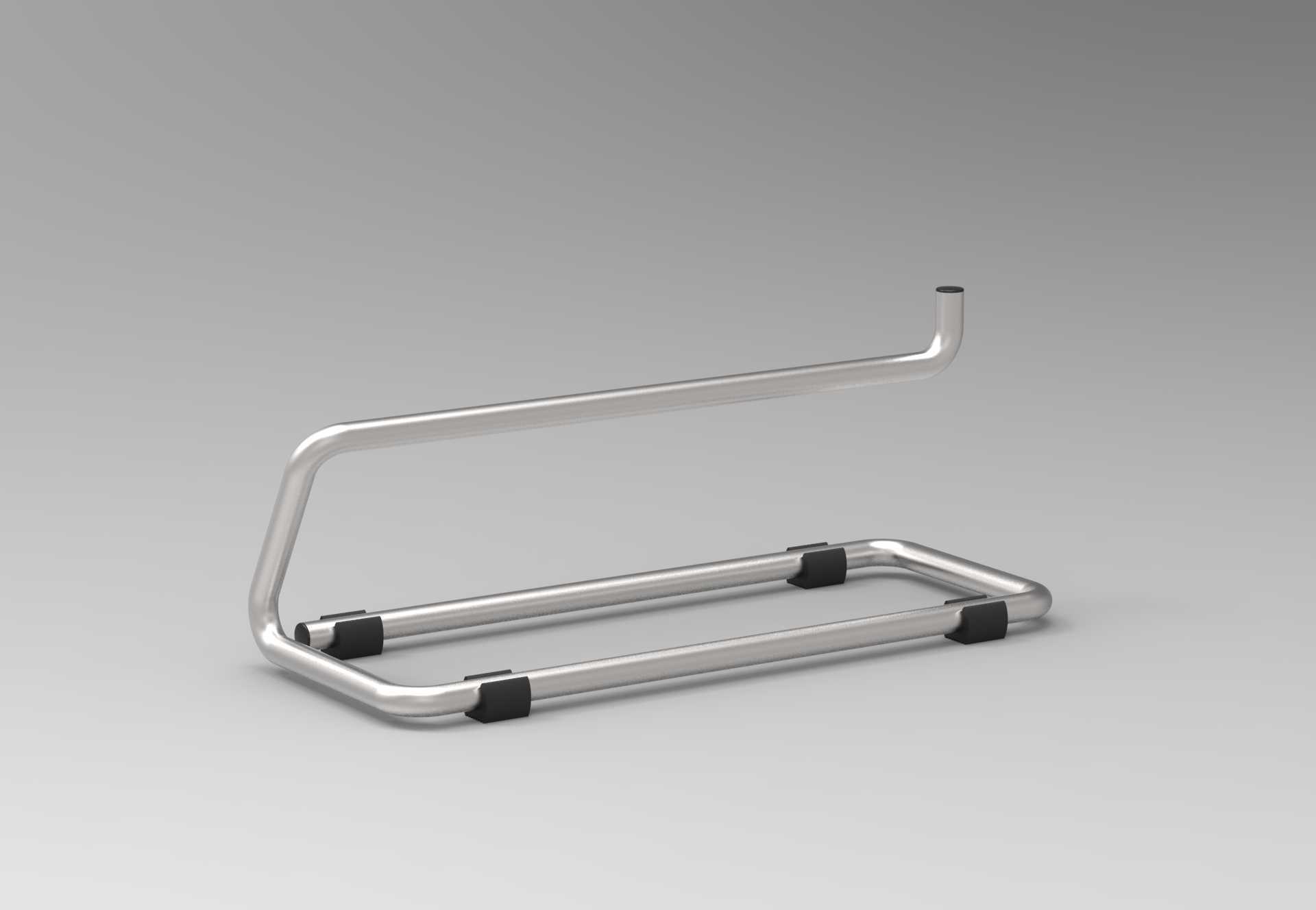

　　结构设计上，整根管件的弯折路径经过反复校核，之字形的走向并非单纯为了视觉造型：下部的矩形框构成稳定的支撑底座，框体的内空尺寸刚好适配常规市售卷纸的纸芯内径范围，卷纸可以直接套入下部的水平管段，转动时不会与底座产生运动干涉；向上弯折的斜向管段一方面抬高了卷纸的出纸高度，避免扯纸时纸张与台面摩擦沾污，另一方面形成了自然的挡边，防止卷纸在转动过程中从管段上滑脱；最上部的水平短管段既是壁挂时的挂接受力边，也可以作为临时的挂点，悬挂厨房擦手巾、清洁小工具等轻质物件，拓展了支架的使用边界。

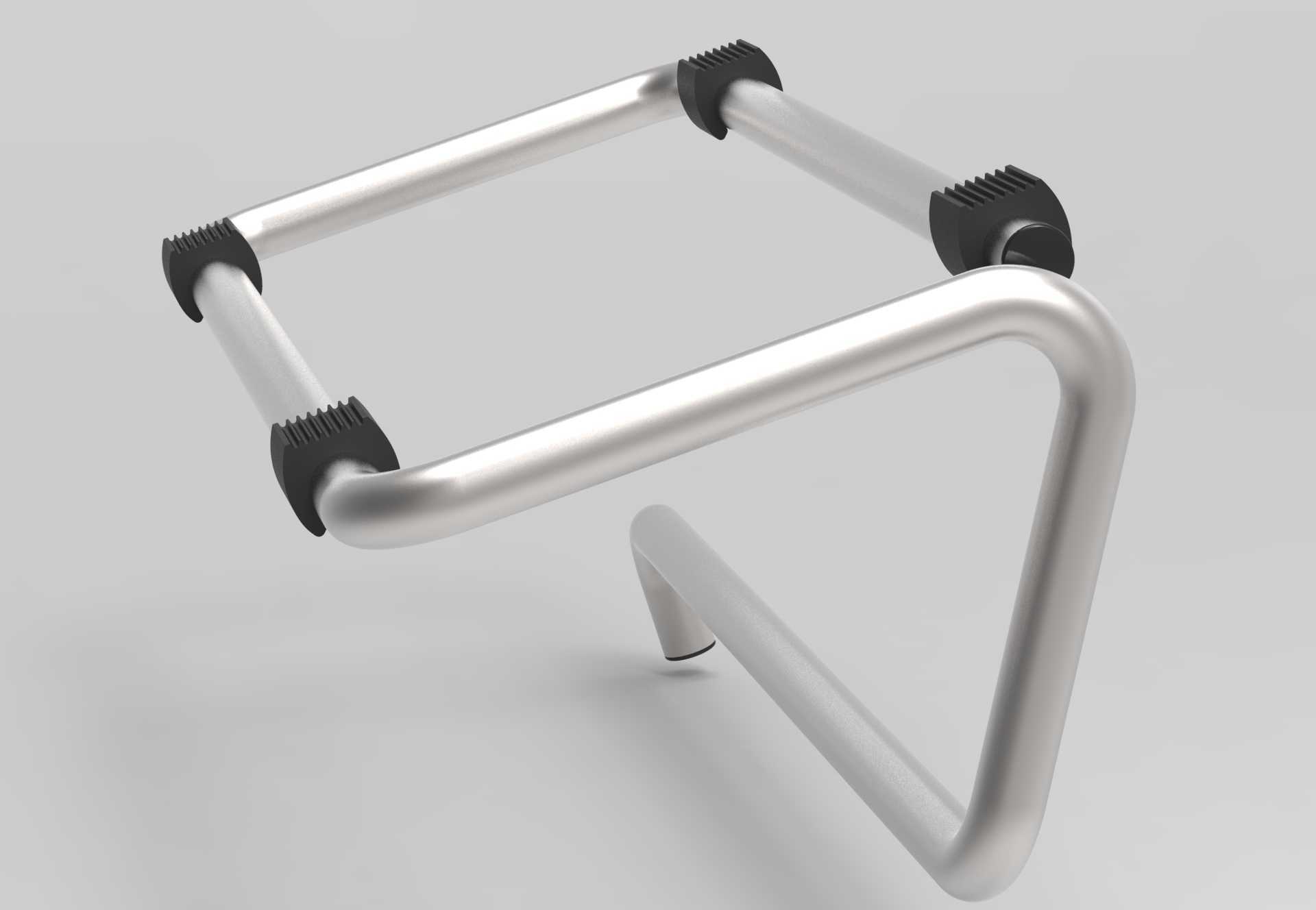

　　材质选择上，主体管件采用304不锈钢拉制而成，管径选用12mm与12.7mm两种通用英制/公制规格，这两种管径是五金加工领域的常规流通规格，不需要定制特殊管材，加工时只需使用普通的弯管设备就能完成连续冷弯，不需要热加工处理，管件切割后端面做圆弧倒角处理，不会出现锐边割手的问题；底部的防滑胶垫采用橡胶或EPDM材质，通过过盈配合卡装在管件端部，既可以封闭管件端口避免内部积灰积水，也能起到防滑、防刮擦台面的作用，胶垫磨损后可以直接拔插更换，不需要更换整架，维护成本极低。

　　从安装边界尺寸来看，整架的底座宽度控制在常规卷纸长度的1.2倍以内，深度不超过150mm，壁挂状态下突出墙面的距离刚好满足卷纸转动的最小空间需求，不会因为突出过多造成磕碰，也不会因为空间过小导致卷纸转动卡滞；挂接边的长度经过配重校核，当支架满载最大重量的卷纸时，挂接边的受力点与底座重心处于同一垂直线上，不会出现前倾掉落的问题。在实际建模过程中，管件的弯折半径统一取管径的2倍，既保证弯管处不会出现管壁褶皱、减薄超差的问题，也让整体线条过渡流畅，没有生硬的折角，清洁时没有卫生死角，擦拭时不会勾挂抹布，适配餐饮、卫浴这类对清洁度有要求的使用场景。

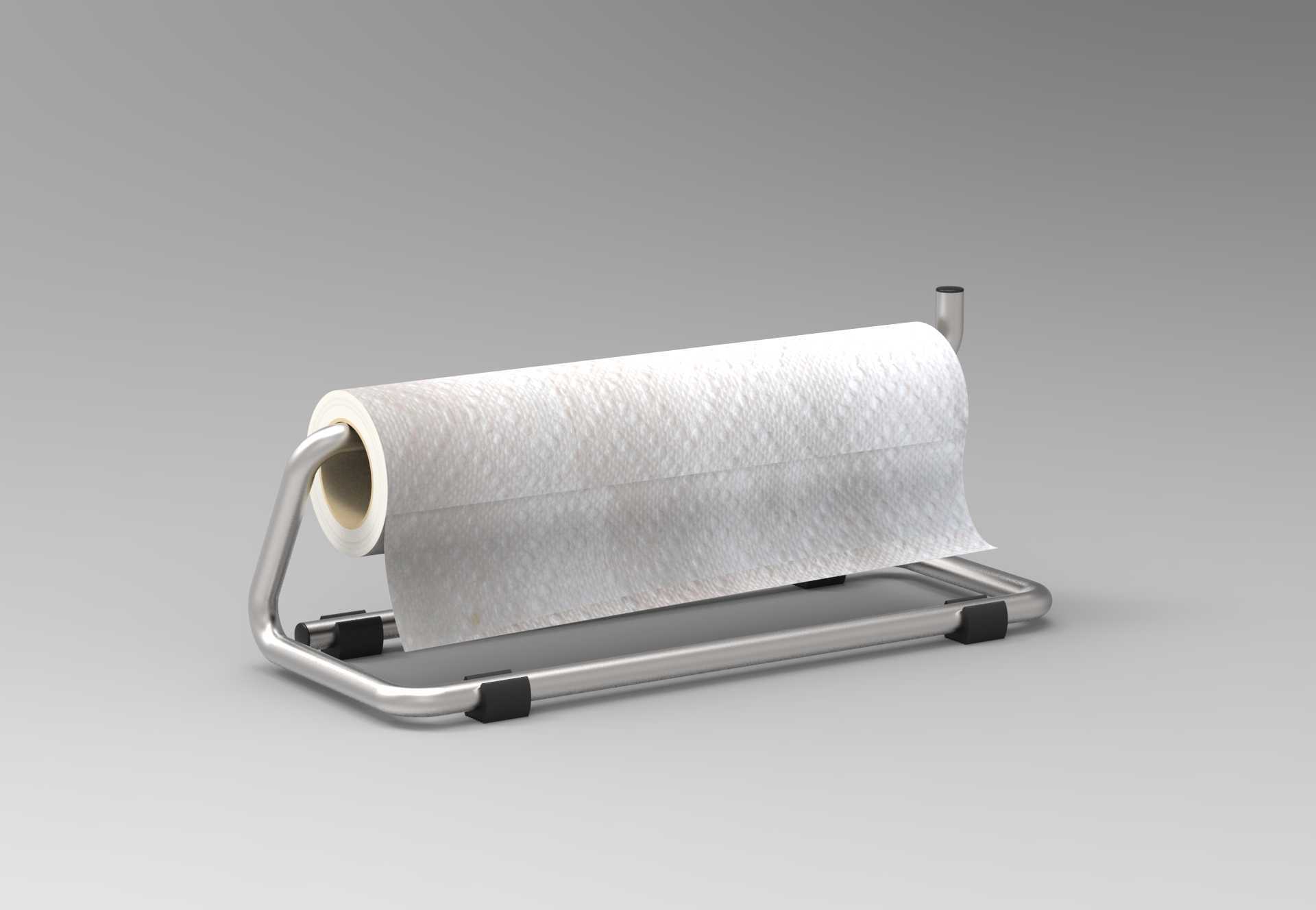

　　不同于传统卷纸支架需要多个零件装配、存在多处连接松动点的问题，这款单管弯折的支架所有受力都由整根管件承担，没有螺丝、卡扣这类易损连接件，长期使用后不会出现连接处晃荡、零件脱落的问题，不锈钢材质的表面处理可以做拉丝或者镜面效果，适配不同的装修风格，不管是工业风的工作室、简约风的家居空间，还是整洁的商用公共区域，都能保持协调的视觉效果。在出纸结构的设计上，支架没有额外设置锯齿状的断纸结构，依靠卷纸自身与管段的转动阻尼实现顺畅出纸，扯纸时只需要单手持纸向斜下方发力就能轻松扯断纸张，不会因为断纸结构过于锋利造成划伤，也不会因为阻尼过大导致纸张扯断时碎纸散落。
