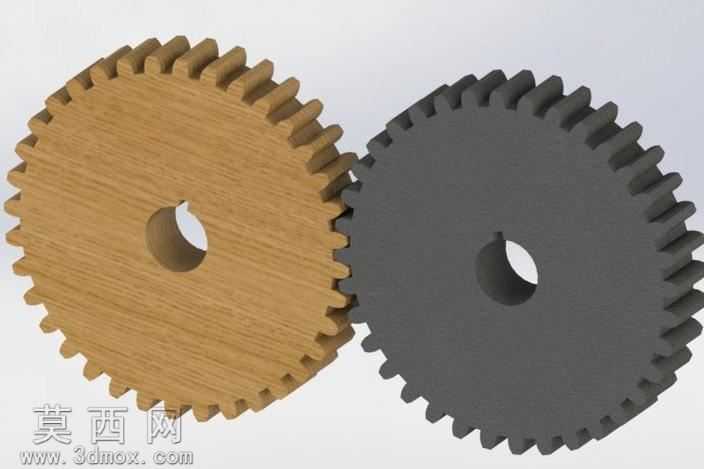

本作品为一对相互啮合的直齿圆柱齿轮组件三维模型,建模过程严格遵循机械设计标准中直齿轮的参数规范,首先通过参数化建模方式确定齿轮的模数、齿数、压力角、齿顶高系数、顶隙系数等核心参数,先绘制齿轮的分度圆、齿顶圆、齿根圆基准曲线,通过渐开线方程生成精确的齿廓曲线,保证齿形的啮合精度符合传动要求,再通过圆周阵列完成全部轮齿的特征创建,之后对齿轮的中心轴孔、键槽结构进行精细化建模,轴孔尺寸与键槽规格匹配标准传动转轴的装配要求,确保模型可直接用于虚拟装配验证。模型完成基础结构建模后,分别为两个齿轮赋予差异化的材质效果,其中一个齿轮采用仿实木纹理材质,调整材质的漫反射、粗糙度参数还原木质材料的哑光质感与自然纹理走向,另一个齿轮采用深灰色工程塑料材质,模拟玻纤增强尼龙齿轮的表面质感,两种材质形成清晰的视觉区分,便于直观观察两个齿轮的啮合状态。渲染阶段采用柔和的均匀布光方案,避免轮齿啮合区域出现过重阴影遮挡结构细节,调整相机角度清晰展示两个齿轮的外啮合状态,轮齿之间的啮合间隙符合设计公差要求,无干涉错位问题。设计过程中重点验证了配对齿轮的中心距参数,确保两个齿轮的分度圆处于相切状态,传动比匹配设计需求,齿面接触位置准确,可直观演示定比传动的运动逻辑,模型整体结构完整,细节还原度高,既可以用于机械原理教学演示,也可作为传动机构设计的参考模型,帮助设计者快速理解直齿轮啮合的结构特点与装配要求,为后续的传动系统整体设计提供可靠的基础模型参考。
