DUPLOMATIC HC3A140螺旋旋转泵结构设计

　　在液压传动与流体输送的工程场景里，这类螺旋旋转泵的应用覆盖了机床液压站、工业设备润滑系统、低压流体循环回路等多个领域，作为正位移式的流体动力元件，它的核心作用是依靠内部螺旋副的啮合容积变化，持续稳定地输送具备一定粘度的液压油、润滑油等介质，相比齿轮泵、叶片泵，它的输出脉动更小，运行噪音更低，对介质中的微小杂质耐受度也更适配常规工业工况的使用需求。

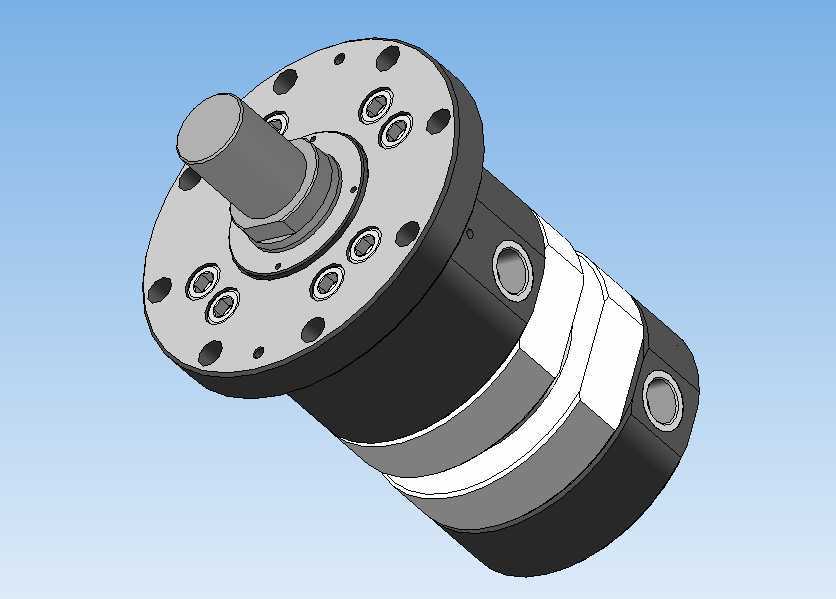

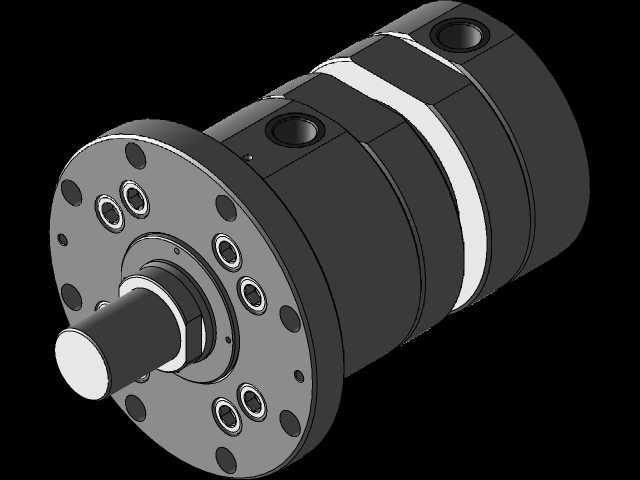

　　从实际结构设计来看，这款HC3A140型号的螺旋旋转泵采用了轴向进出油的布局形式，输入端的法兰端盖设计了多组均匀分布的安装孔位，能够直接对接标准的电机输出轴或者传动连接座，不需要额外设计复杂的转接工装，端盖与泵体之间采用止口定位的配合方式，能够保证装配时的同轴度误差控制在允许范围内，避免轴系运转时出现偏磨导致的泄漏或者寿命衰减。泵体主体采用分段式的套筒结构，中段的环形分隔结构既承担了内部螺旋副的径向支撑作用，也预留了介质流道的过渡空间，进出油口设置在泵体侧部的两个对称位置，采用内螺纹连接的接口形式，能够适配常规的液压管路接头安装，现场布管时可以根据实际走线方向选择对应的接口，不需要额外改动泵体本身的结构。

　　设计过程中首先要考虑的是安装边界的适配性，输入端法兰的安装孔分布圆直径、轴伸的直径与伸出长度都需要匹配常规的驱动端连接尺寸，保证选型替换时不需要改动原有设备的安装基座，泵体的整体外径控制在适配常规安装空间的范围内，侧部进出油口的中心高度也和同类型号的通用尺寸保持一致，能够直接替换老旧设备上的同规格泵体，降低设备维护的改造成本。内部的螺旋副采用间隙配合的设计思路，既保证运转时的容积效率，也避免配合过紧导致的启动阻力过大，在低温工况下介质粘度升高时也能顺利启动，不会出现卡滞的问题。轴端的密封结构集成在前端盖内部，采用组合式的密封件设计，能够同时承受低压侧的介质压力，避免长期运行时出现轴端渗漏的问题，端盖上的多组螺栓孔采用沉孔设计，螺栓锁紧后头部不会突出法兰端面，保证安装时法兰面能够和连接座完全贴合，不会出现间隙导致的定位偏差。

　　在实际设备选型应用中，这类泵通常用在对流量稳定性有一定要求的液压回路里，比如精密机床的进给液压系统、自动化生产线的润滑供油系统，它的输出流量随转速的线性度更好，不会出现明显的流量脉动导致的执行元件爬行问题。泵体的外壳采用硬质金属材质，表面做了氧化处理，能够适应车间内的潮湿、多油污的使用环境，长期使用不会出现表面锈蚀的问题。分段式的泵体结构也方便后期的维护拆解，当需要更换内部密封件或者检查螺旋副磨损情况时，只需要拆开端盖的连接螺栓就能依次取出内部零件，不需要对整体结构进行破坏性拆解，维护成本相对更低。

　　从建模的细节来看，所有的安装孔位、止口配合尺寸、轴伸的键槽结构都完全按照实物的装配关系进行还原，各个零件之间的配合间隙都做了符合工程实际的预留，既能够在装配环境下实现无干涉的组装，也能直观展示内部的流道走向和零件装配关系，对于做液压系统布局设计、设备改造选型的工程师来说，可以直接将这个模型导入到装配环境中进行安装空间的校核，检查管路接口和周边结构是否存在干涉，提前规避现场安装时可能出现的尺寸不匹配问题。泵体上的各个倒角、退刀槽等工艺结构也都做了还原，符合实际机械加工的工艺要求，不会出现无法加工的不合理结构，对于学习液压泵结构设计的从业者来说，也可以通过这个模型理解螺旋旋转泵的装配逻辑和结构设计要点，掌握这类容积式泵的设计思路。
