三菱S-T12_T20交流接触器三维结构

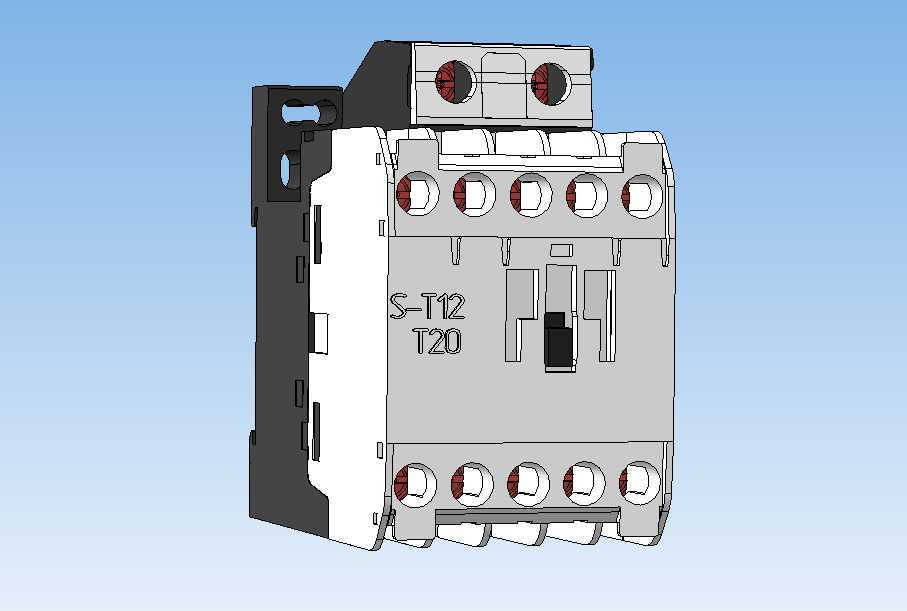

　　这款三菱S-T12_T20接触器的三维建模，完全还原了实物的结构细节，建模过程中优先考虑了电气柜装配时的空间适配需求，先从安装基准面开始搭建主体框架，确保导轨安装卡扣的尺寸与标准35mmDIN导轨完全匹配，安装孔位的间距、深度都对照实物样本做了1:1还原，避免后期装配时出现卡滞、无法对位的问题。日常在低压配电场景、小型自动化设备的动力回路里，这类接触器主要负责小功率电机的启停控制、照明回路的通断切换，还有工控系统里的负载投切，相比同规格的老款型号，这款的本体宽度做了压缩，在多台并排安装的柜内布局里能节省至少15%的横向安装空间，这一点在做紧凑式电气柜三维布局时优势非常明显。建模时特意拆分了上下两部分的壳体结构，

　　上半部分是辅助触点与进线端子区域，下半部分是主触点、电磁机构与出线端子，端子处的接线螺钉沉孔深度、压线板的活动行程都做了还原，能直观看到接线时导线的插入空间，方便电气设计人员提前核算线束弯曲半径，避免现场接线时出现导线弯折过度、端子无法锁紧的问题。本体侧面的散热槽结构没有做简化，每一条槽的宽度、深度、间距都和实物一致，因为这类接触器在额定负载下长期工作时，壳体的散热能力直接影响触点寿命，建模时保留这些细节，也方便后续做柜内热仿真时提取准确的壳体散热参数。正面的操作手柄位置、分合状态指示窗的尺寸都做了精准还原，手柄的按压行程、回弹的结构间隙都有体现，在做设备操作面板布局时，可以直接用这个模型校核操作空间，避免柜门关闭后碰到手柄、

　　或者操作时手指没有足够按压空间的问题。主触点的进线端在上、出线端在下的布局完全遵循常规电气施工的走线习惯，端子上的标识刻印位置也和实物一致，三维模型里保留了这些标识的凹凸特征，导出工程图时可以直接提取标识位置，不用后期手动标注。电磁机构部分的建模还原了铁芯的叠片结构轮廓、线圈的安装空间，虽然没有拆分内部的细小电磁零件，但外部的安装卡扣、线圈接线端子的位置都准确呈现，方便做备件替换模拟时核对安装尺寸。在做设备三维布线时，这个模型的端子坐标可以直接作为线束端点的参考，不用再手动测量端子位置，能大幅提升电气布线的设计效率。另外本体两侧的辅助触点扩展槽结构也做了还原，槽位的卡扣尺寸、安装定位点都和实物一致，设计时如果需要额外增加辅助触点，

　　可以直接匹配对应规格的附件模型，不用再反复核对扩展接口的尺寸。整个模型的外形圆角、壳体的分模线都做了写实处理，没有做过度的简化，在做设备整体三维渲染、产品方案展示时，能呈现非常真实的视觉效果，不会因为模型过于简化显得失真。安装底座的卡扣结构做了活动间隙的模拟，能直观看到卡扣卡入导轨后的锁定位置，在做虚拟装配演示时，可以完整展示接触器卡装到导轨上的全过程，方便给装配人员做安装培训参考。
