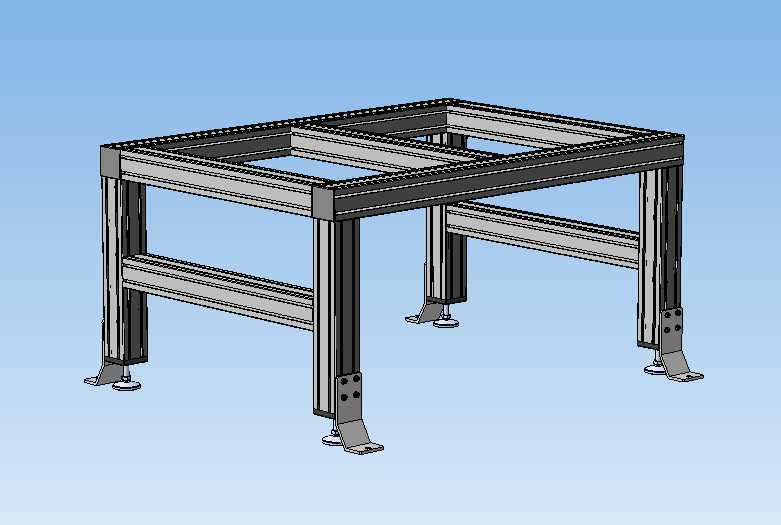

工业铝型材组装式设备支撑桌架结构

　　这款铝型材桌架是面向工业生产、实验室检测、车间工位搭建场景开发的支撑结构，核心用途是为各类轻型加工设备、检测仪器、装配作业台面提供稳定的承载基础，可适配防静电台面、不锈钢台面、密度板贴面等多种常见工作台面板，也可直接作为小型自动化设备的底部机架使用，在电子装配、小件机加工、质检实验室、仓储打包工位等场景都有广泛的适配空间。从结构设计逻辑来看，整体采用标准工业铝型材拼接搭建，没有采用焊接一体式结构，核心思路是兼顾结构强度与拆装灵活性，所有型材连接位置均采用配套角件与内置连接件锁紧，既避免了焊接结构存在的焊接变形、后期无法调整尺寸的问题，也能让使用者根据实际场地边界、承载需求灵活调整架体的长宽尺寸，不需要额外开模制作定制型材，

　　大幅降低了非标工位架的制作周期与成本。桌架的整体外形采用矩形框架布局，上部的边框型材预留了T型槽安装位，台面铺设时可以直接通过T型螺栓将台面与架体锁紧，不需要在型材上额外打孔，安装时可以根据台面的实际固定孔位自由调整锁紧点位置，适配不同孔位的标准台面。上部框架的中间位置设置了横向加强横梁，横梁同样采用同系列铝型材搭建，与两侧长边型材通过角件连接，当台面放置较重的设备或者工件时，横梁可以有效分担长边型材的受力，避免台面中部出现下挠变形，根据常规铝型材的截面参数选型，这款架体的单平米承载能力可以满足大多数轻型工业作业的需求，不会出现常规焊接方管架长期使用后框架变形的问题。支撑腿部分采用与框架同系列的铝型材制作，

　　每根支撑腿底部都配置了可调节脚杯，脚杯通过螺纹与支撑腿底部的端盖连接，调节范围可以覆盖地面15mm以内的高度差，安装时不需要对地面做额外的找平处理，只需要旋转脚杯就能将整个架体调整至水平状态，避免因地面不平整导致架体晃动、设备放置不稳的问题。支撑腿与上部框架的连接位置采用了加厚角件做双向固定，每个连接点都设置了两个以上的锁紧螺栓，确保竖向支撑与横向框架之间不会出现相对位移，即使架体受到侧向的推力，比如工位上操作人员倚靠、设备运行产生的侧向振动，连接位置也不会出现松动。支撑腿下部的脚杯连接位置还设置了L型的固定地脚片，当地面有预埋安装孔时，可以通过膨胀螺栓将地脚片与地面锁紧，进一步提升架体的整体稳定性，

　　适配有振动的小型加工设备安装需求，避免设备运行时架体出现移位。从安装边界来看，这款架体的所有外凸位置均做了型材端盖封堵，没有尖锐的金属边角，不会在人员走动时造成磕碰，架体的整体宽度与长度可以根据实际需求通过切割不同长度的铝型材调整，不需要改变整体的连接结构，标准款的架体高度适配常规站立作业的工位高度，也可以通过更换不同长度的支撑腿型材调整架体整体高度，适配坐式作业、加高设备放置等特殊需求。在实际选型使用时，设计人员只需要确认所需的台面尺寸、预计承载重量，就可以直接套用这套连接结构选择对应截面的铝型材，不需要重新做受力校核，所有连接配件均为铝型材框架的标准通用件，采购与替换都十分方便，后期如果需要在架体上加装照明支架、物料挂板、电源插座排等配件，也可以直接利用铝型材的T型槽安装，不需要额外在架体上钻孔焊接，拓展性远优于传统的焊接方管桌架。这款结构的设计也充分考虑了运输与存储的便利性，所有部件均为散件状态发货，到现场后只需要使用内六角扳手就可以完成整体组装，不需要焊接设备、打磨工具等专业施工工具，普通的车间运维人员就可以完成安装调试，大幅降低了现场安装的人力成本与时间成本。
