带燕尾槽固定的输送机传感器旋转心轴结构

　　在散料输送、包装线输送、自动化分拣线等连续作业场景中，光电、接近类传感器的安装定位精度直接影响检测信号的稳定性，常规固定式支架无法适配现场安装位偏差、物料规格变化带来的检测位调整需求，这款带燕尾槽固定的旋转心轴结构，正是针对这类现场痛点设计的传感器安装调节组件。

　　从实际使用场景来看，该心轴组件多用于皮带输送机、滚筒输送机的侧边检测位安装，可搭载对射式光电传感器、漫反射接近开关等检测元件，解决传统支架调整角度受限、锁紧后易移位的问题。日常生产中，输送线长期运行产生的振动、物料磕碰都容易让传感器位置偏移，这款结构的核心设计思路就是通过燕尾槽的大面贴合锁紧提供足够的夹持力，同时保留旋转自由度，让运维人员可以快速调整传感器的俯仰、偏转角度，无需整体拆卸支架重新打孔。

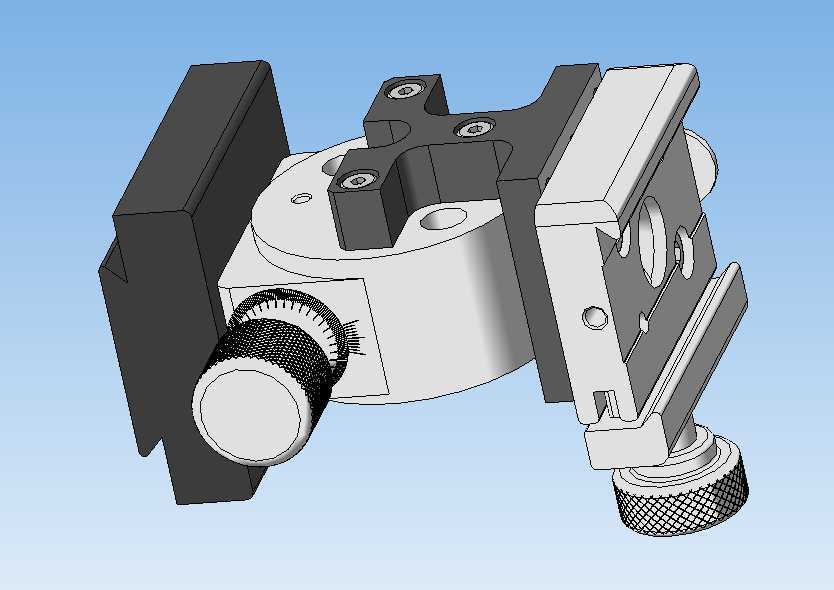

　　结构设计上，组件分为固定基座、旋转心轴主体、燕尾槽锁紧块、微调旋钮几个核心部分。固定基座可通过螺栓直接安装在输送机的型材架或者侧边安装板上，基座与旋转心轴之间采用小间隙轴孔配合，保证心轴旋转时无卡滞、无径向窜动；心轴一端连接传感器安装位，另一端集成了带刻度的微调旋钮，刻度间隔对应1度的旋转角度，方便调试时精准复位，避免反复试凑角度。燕尾槽结构设置在基座与心轴的连接端，锁紧块采用斜面配合设计，拧紧锁紧螺丝时，锁紧块沿燕尾斜面滑动，将心轴与基座的配合面完全压紧，接触面积比传统顶丝锁紧大6倍以上，即使在输送线持续振动的工况下，也不会出现角度漂移。

　　安装边界方面，该心轴组件的基座安装孔位间距适配40系列、45系列工业铝型材的通用槽宽，无需额外加工转接板；旋转心轴的总长度控制在85mm以内，安装后突出输送机架的最大尺寸不超过60mm，不会与输送线上的托盘、物料产生运动干涉；传感器安装面预留了M3、M4两种规格的安装螺孔，可适配市面上绝大多数主流尺寸的工业传感器，无需额外加工安装孔。

　　实际调试过程中，操作人员只需先将基座固定在预设安装位，松开燕尾槽锁紧螺丝，旋转心轴调整传感器的检测角度，待传感器信号稳定后拧紧锁紧螺丝即可完成固定，相比传统的多节可调支架，调试时间可缩短70%以上。心轴与基座的配合面做了硬质阳极氧化处理，表面硬度达到HV400以上，长期反复调整旋转也不会出现配合面磨损导致的间隙过大问题；微调旋钮表面做了滚花处理，即使手上沾有油污、粉尘，也能稳定转动调整角度，不会打滑。

　　从结构可靠性角度考虑，该心轴的旋转阻尼经过专门设计，未锁紧时心轴可停留在任意调整角度，不会因为自身重力下坠偏移，方便单人完成调试作业，无需专人扶稳传感器再锁紧。燕尾槽的锁紧螺丝采用内六角圆柱头设计，锁紧力矩控制在2.5N·m即可达到足够的锁紧力，不会因为力矩过大损坏锁紧块或者心轴结构。整个组件没有易损的弹性零件，长期在粉尘、轻微潮湿的车间环境下使用也不会出现卡滞、锈蚀问题，适配绝大多数工业输送场景的使用要求。
